Bender station
To bend copper busbars up to 160*15 mm simultaneously
Digital controller for bender
To give instructions to the bender station to reach to perfect results
Digital controller for puncher and cutter
To give instructions to the puncher and cutter station to reach to perfect results
Puncher station
To punch copper busbars up to 160*15 mm simultaneously
Hydraulic Power Packs
Equipped with 3 power pack
"*" gerekli alanları gösterir

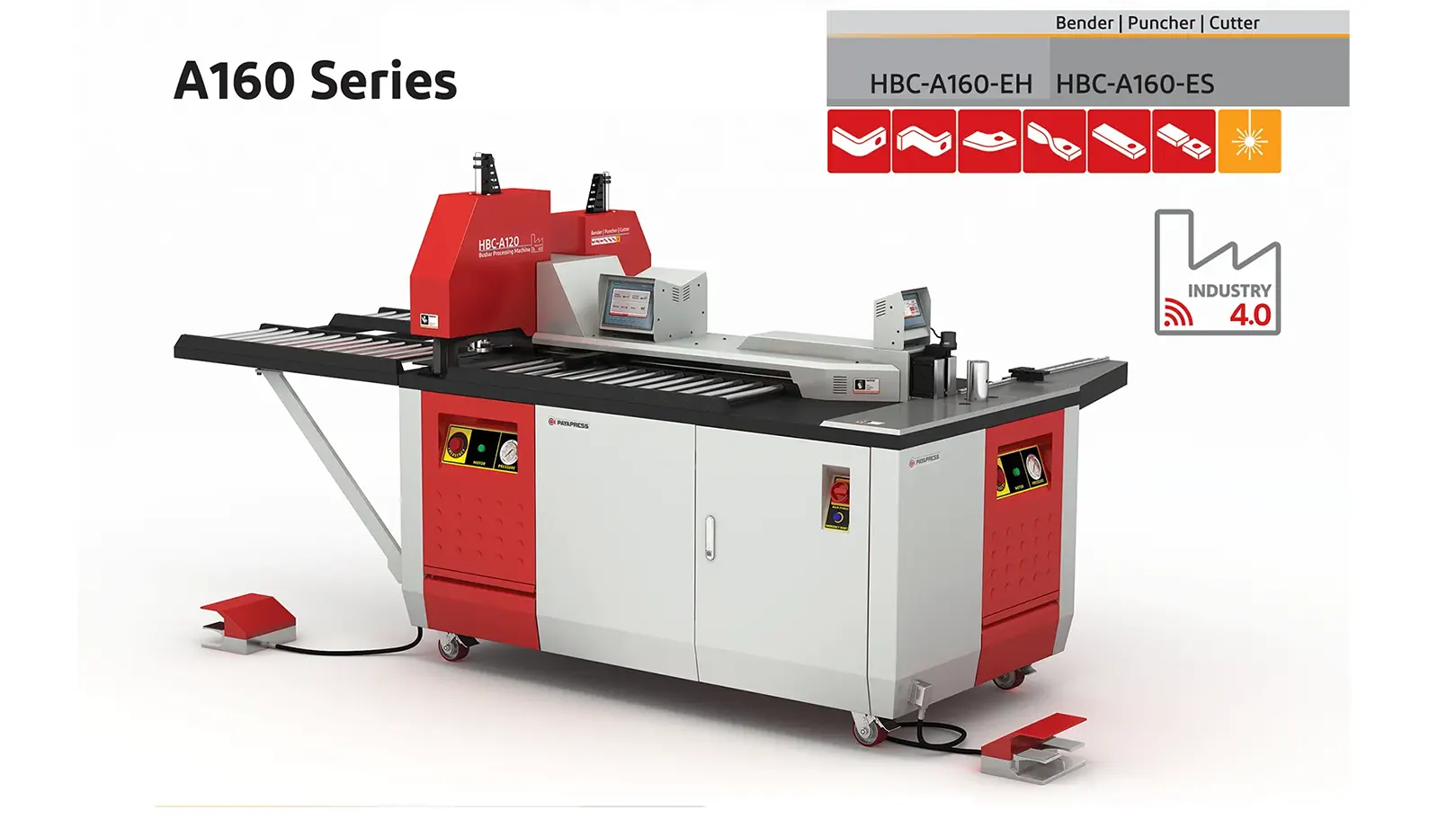

Model: HBC-A160 ES/EH
BARA BÜKME VE DELME MAKİNELERİ
3’ü 1 Arada Elektrik Bara Makinesi
3’ü 1 Arada Bara İşleme Makinesi
PAYAPRESS tarafından üretilen en kapsamlı bara makinesi, bükme, kesme ve delme işlemlerinin üçünü birden aynı anda ve dünya standartlarına uygun en yüksek hassasiyetle gerçekleştirebilen bir sistemdir.
Bu cihazın bükme ünitesi, her bükme işleminde piston ilerlemesini ölçen boyuna dijital cetvel (lineer enkoder) ile donatılmıştır; böylece aynı büküm şekillerini tekrarlayarak baralar üzerinde seri ve eşit bükümler oluşturabilirsiniz. Ayrıca cihaz, son derece hassas bükümler elde etmek için geri esneme telafi sistemiyle donatılmıştır.
Öte yandan, cihazın kesme istasyonu, en iyi sonucu sağlayan merkez odaklı bir kılavuz ile tasarlanmıştır.
Bu cihaz, PAYAPRESS makineleri arasında özellikle Avrupa bölgesinde en çok tercih edilen modeldir; çünkü bu makine, Avrupa’daki standart ölçü olan 15 × 160 mm’ye kadar baralarda, üç ana işlemi (delme, kesme, bükme) kesintisiz ve güvenilir bir şekilde gerçekleştirebilmektedir.
Makinenin delici istasyonu, lazer merkez bulucu (Lazer İşaretçi) ile donatılmıştır ve isteğe bağlı olarak, programlanabilir uzunluk durdurucuya sahip modellerde; delici istasyonunda X ve Y eksenlerinde, kesici istasyonunda ise Y ekseninde programlama yapılmasına imkân tanır.
Bu model ayrıca üç ayrı güç ünitesi ile donatılmıştır; böylece üç istasyonda aynı anda çalışarak kısa sürede yüksek hassasiyetli sonuçlar elde edebilirsiniz.
Bu bara makinesi, Endüstri 4.0 teknolojisi ile de donatılmış olup, cihazın her işlem adımından anlık geri bildirim almanıza ve istendiğinde uzaktan izleme ve müdahale yapılmasına olanak tanır.
GİRİŞ
TEKNİK BİLGİLER
3’ü 1 Arada Bara Makinesi Özellikleri
1- HBC-A160 Delme ve Kesme İstasyonu
Bu cihazın delme ve kesme bölümündeki delici ve kesici istasyonu, opsiyonel olarak programlanabilir uzunluk durdurucu ile donatılmıştır. Bu sistem, panelde delme işlemi için gerekli noktaları X ve Y eksenlerinde ve kesici istasyonunda Y ekseninde kaydetme imkânı sunar. Bu opsiyonun kurulmasıyla, bakır baralar üzerinde çizgi veya nokta işaretlemeye gerek kalmaz ve operatör müdahalesi azaldığı için insan kaynaklı doğruluk hataları minimize edilir. Ayrıca, cihazın delici istasyonunda lazer işaretçi tasarlanmış ve üretilmiştir. Bu, işlemin hızını artırır ve delme sürecinin doğruluğunu yükseltir. Payapress bara işleme makineleri, bu yeteneğe dünya standartlarına uygun olarak sahiptir.
2- Bükme İstasyonu
Cihazın bükme ünitesi, yüksek hassasiyet ve tekrar edilebilirlik sağlamak amacıyla iki bağımsız sistemle donatılmıştır. Bu sayede bükme işlemleri yüksek sayıda tekrar edilebilir.
1- Döner Ölçüm Sistemi:
3600 pulse/devir faktörüne sahip döner enkoder, bükme ünitesinin hareketli dönen plakalarına doğrudan bağlanmıştır.
2- Lineer Ölçüm Sistemi:
Manyetik şerit ve piston çubuğu ucuna takılı dijital alıcıdan oluşan dijital cetvel, her bükme işleminde pistonun ilerleme hızını ölçer ve kontrol eder.
HBC-A160-EH | HBC-A160-ES | MODEL |
|---|---|
| Bara kesme, delme ve bükme işlemlerini eş zamanlı olarak yapar | Fonksiyon |
| 160 x 15 mm’ye kadar | Bükme kapasitesi |
| 160 x 15 mm’ye kadar | Kesme kapasitesi |
| Dairesel kalıplar: M6’dan M18’e kadar, oval ve dikdörtgen kalıplar (opsiyonel) | Delme kapasitesi |
| Elektronik kontrolör Yüksek hassasiyetli enkoder | Bükme kontrol sistemi |
| Kademeli bükme kalıbı (opsiyonel) Kenar bükme kalıbı (opsiyonel) Burma bükme kalıbı (opsiyonel) Uç bükme kalıbı (opsiyonel) | Bükme kalıpları |
| Lazer işaretleyici | Delme merkezi bulucu |
| Manuel uzunluk dayaması (EH) Programlanabilir uzunluk dayaması (ES) | Delme ve kesme ünitesinde uzunluk ölçümü |
| Üç ayrı güç ünitesi, çift etkili sistem | Hidrolik sistem |
| 200 bar | Çalışma basıncı |
| 3 x 1.5 kW | Güç değeri |
| 380 volt – 3/50 Hz | Voltaj |
| Hidrolik yağ H68 – 70 litre | Yağ |
| 200 x 110 x 100 (Y) cm | Ana masa ölçüleri |
| 110 x 110 cm | Rulolu masa ölçüleri |
ÇÖZÜMÜNÜZÜ BULUN
FAQ's
Sıkça sorulan sorular
Bu cihazın fiyatı nedir?
HBC-A160, ekonomik fiyatıyla tüm bara işleme ihtiyaçlarınızı karşılayabilen bir cihazdır. Daha fazla bilgi almak için bize e-posta yoluyla ulaşabilir veya web sitesinde mesaj bırakabilirsiniz; uzmanlarımız en kısa sürede sizinle iletişime geçecektir.
Bu cihazda çalıştırılabilecek maksimum bara boyutu nedir?
Bu cihaz, 15 × 160 mm boyutuna kadar baraları işleyebilir.
“Programlanabilir Uzunluk Durdurucu” nedir?
Programlanabilir uzunluk durdurucu, delme ve kesme istasyonlarında delik ve kesim konumlandırmasının yüksek doğrulukla yapılmasını sağlar ve 20 farklı pozisyon için programlanabilir.
Bu cihaz hangi tür yağa ihtiyaç duyar?
Bu makinede kullanılan yağ türü Hidrolik Yağ H68’dir.
Bu makineler hakkında daha fazla bilgiyi nasıl alabilirim?
Aşağıdaki bölümleri doldurup bize e-posta gönderebilirsiniz; uzmanlarımız size en kısa sürede yardımcı olacaktır.
