جميع أنواع لوحات الكهرباء — دليل أمريكي مبسّط
.يشرح هذا الدليل القصير أكثر لوحات الكهرباء شيوعًا في الولايات المتحدة. يحتوي على كلمات واضحة وبسيطة وجُمل قصيرة لمساعدة المهندسين الذين لا يستخدمون اللغة الإنجليزية يوميًا

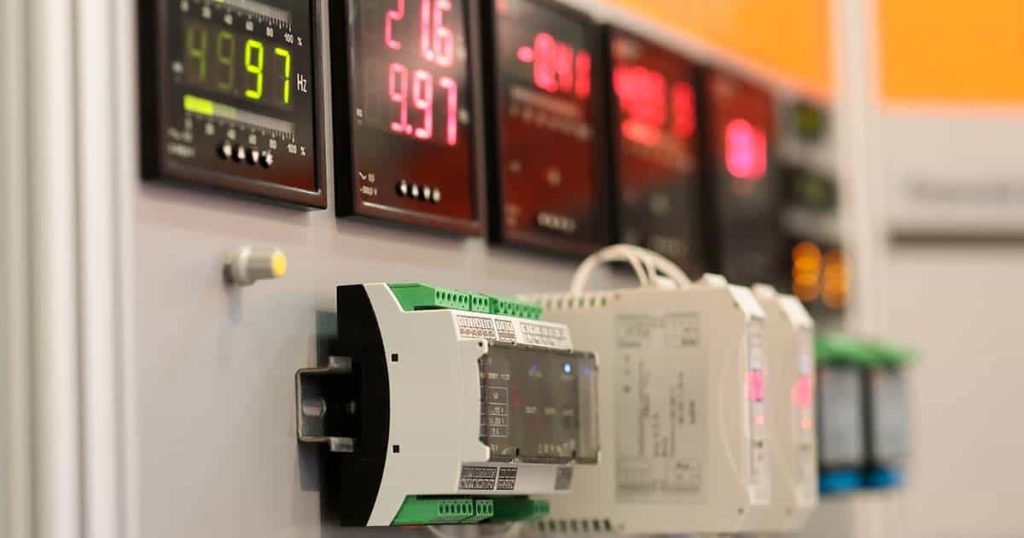

مصطلحات لوحات الكهرباء — دليل سريع
- لوحة كهربائية / مركز أحمال: الصندوق الذي يوزّع الطاقة ويحتوي على قواطع الدائرة
- لوحة توزيع: التجميعة الداخلية (قضبان التوصيل، القواطع، والوصلات) داخل الغل
- القاطع الرئيسي: مفتاح كبير يمكنه فصل الكهرباء عن معظم الدوائر في اللوحة
- وصلات رئيسية: نقاط التوصيل التي تهبط عليها أسلاك التغذية القادمة (بدون قاطع رئيسي داخل اللوحة)
- لوحة فرعية: لوحة أصغر يتم تغذيتها من اللوحة الرئيسية لإضافة دوائر إضافية
- NEMA تصنيف غلاف اللوحة حسب بيئة الاستخدام (داخلي، خارجي، مقاومة للغسيل، إلخ)
- NEC (NFPA 70) كود الكهرباء الأمريكي الخاص بالتصميم والتركيبات الآمنة
انواع اللوحات الرئيسية و وظائفها
- لوحة مع قاطع رئيسي: شائعة في المنازل. تحتوي على قاطع رئيسي داخلي لسهولة فصل التغذية
- لوحة بوصلات رئيسية: لا تحتوي على قاطع رئيسي. تحتاج إلى قاطع فصل في الجهة المغذية. مناسبة للتوزيع في المراحل اللاحقة
- لوحة فرعية: تضيف دوائر إضافية للمرآب، الورشة، أو الغرف الجديدة. يجب فصل المحايد والأرضي حسب متطلبات الكود
- مجموعة عداد + قاطع رئيسي: تجمع بين العداد وقاطع الفصل الرئيسي في صندوق خارجي بتصنيف NEMA 3R
- مفتاح تحويل + لوحة فرعية: الطريقة الآمنة لتوصيل مولّد كهربائي، حيث يمنع عودة التيار إلى شبكة المرافق

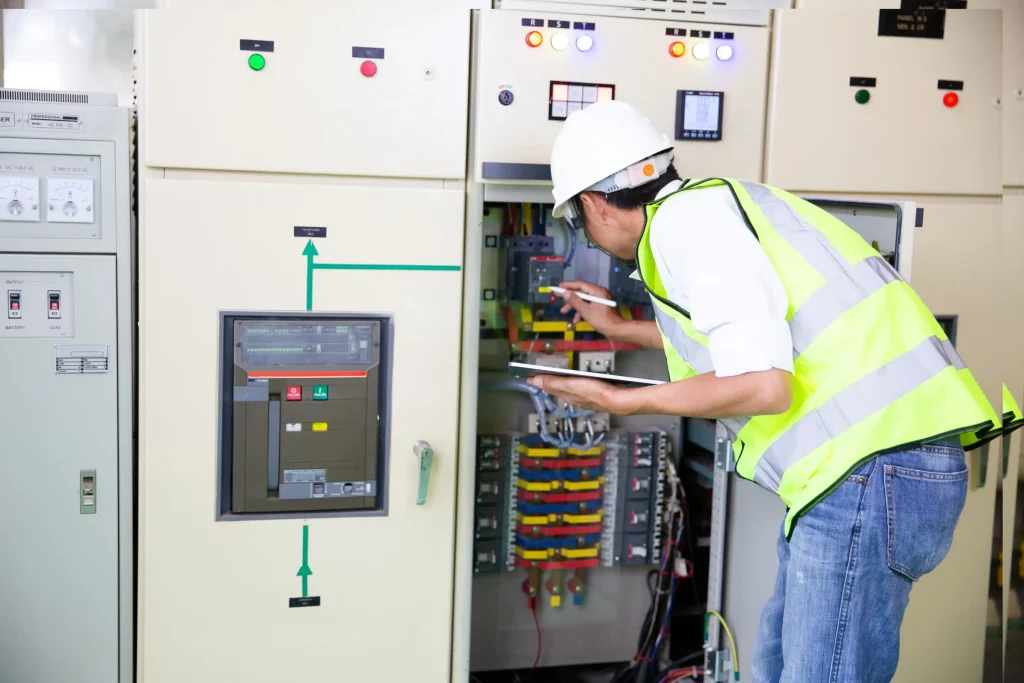

كيفية اختيار أفضل لوحة كهرباء لمنزلك
- تخطيط المساحات: اختر لوحة تحتوي على عدد كافٍ من أماكن القواطع لاحتياجاتك الحالية والمستقبلية (مثل شاحن سيارة كهربائية، مضخة حرارية، أو وحدة سكنية إضافية)
- الموقع: استخدم NEMA 1 للأماكن الداخلية الجافة، و NEMA 3R للاستخدام الخارجي. اتبع دائمًا تعليمات شركة الكهرباء والمفتش المحلي
- الوسم: اكتب أسماء واضحة لكل دائرة. هذا يساعد في الصيانة ويزيد من مستوى السلامة
- للمواقع التجارية والصناعية
- لوحات التوزيع) بخيارات ثلاثية الطور:) مناسبة للمكاتب، المتاجر، والصناعات الخفيفة
- – لوحات المفاتيح الكهربائية الكبيرة: تُثبت على الأرض، ذات قدرة عالية على التيار، متعددة الأقسام، ويمكن أن تحتوي على أجهزة قياس—مناسبة للتوزيع الرئيسي للطاقة
- مخطط توضيحي: الاستخدام الشائع لأنواع اللوحات حسب السياق (منزلي / تجاري / صناعي)
- معدات التوزيع المحمية: توفر مستوى عالٍ من الحماية والعمليات التشغيلية، مثل القواطع القابلة للسحب draw-out والأقسام المعزولة
- مركز التحكم بالمحركات : وحدات معيارية تضم بادئات تشغيل، ومحركات سرعة متغيرة (VFDs)، وحماية لعدد كبير من المحركات
أساسيات حجم اللوحة ونظام القدرة
ما هو حجم اللوحة المناسب؟
.قم بإجراء حساب للأحمال (وفقًا لـ NEC). بناءً على النتيجة والنمو المستقبلي، يمكنك اختيار 100 أمبير، 150 أمبير، 200 أمبير، وغيرها.
أحادي الطور أم ثلاثي الطور؟
.المنازل عادةً تستخدم نظام أحادي الطور 120/240 فولت. كثير من الأنظمة التجارية تستخدم ثلاثي الطور (مثل 208Y/120 فولت أو 480Y/277 فولت) لتشغيل المحركات وتحسين الكفاءة.
أماكن القواطع
.لوحة 200 أمبير لا تعني عددًا غير محدود من القواطع. يجب الالتزام بعدد أماكن القواطع المحددة من المصنع، وكذلك قواعد استخدام القواطع المزدوج
لمحة عن الامتثال الكهربائي في الولايات المتحدة
- الكود والقوائم
اتبع NEC (NFPA 70). تحقق من قوائم UL (مثل UL 67 للوحـات التوزيع) وتصنيفات الغلاف NEMA المناسبة
- الحماية
استخدم AFCI حيثما يلزم حماية من شرارة القوس الكهربائي، وGFCI في الأماكن ذات خطر الصدمة الكهربائية (الحمامات، الأماكن الخارجية، إلخ)
- تصنيف التيار القصير (SCCR)
تأكد أن تصنيف اللوحة للتيار القصير يتوافق مع التيار المتاح في موقع التركيب
أساسيات التركيب (تحقّق دائمًا من القوانين المحلية)
- المحايد مقابل الأرضي
.في معدات الخدمة الرئيسية، يُربط المحايد بالأرضي؛ أما في اللوحات الفرعية، فاحتفظ بالمحايد معزولًا واربط فقط قضيب الأرضي بالغلاف - عزم الشد ونهايات الأسلاك
.شد الأسلاك وفق قيم الشركة المصنعة. لا تستخدم وصل مزدوج للمحايدين. استخدم الموصلات والغُرسات المناسبة عند الثقوب المعدة لذلك - حماية الأسلاك وتوجيهها
.احمِ الموصلات من الحواف الحادة. حافظ على ترتيب داخلي نظيف لتسهيل الفحص والعمل المستقبلي
للحصول على إرشادات أعمق، راجع NEC الرسمي (NFPA 70) وموارد اختيار الغلاف من NEMA. تساعدك هذه المراجع في اختيار التصنيفات والقوائم المناسبة وأساليب التركيب الآمن.
.هل تعمل مع قضبان التوصيل؟ استكشف خط آلات ثني قضبان التوصيل المدمجة والدقيقة لدينا لتصنيع نظيف ومتوافق مع الكود
الخلاصة
في النهاية، اختيار لوحة الكهرباء المناسبة يعتمد على ثلاث نقاط: حساب الأحمال وفق NEC، اختيار سعة الأمبير مع هامش للتوسّع المستقبلي، وتحديد تصنيف NEMA حسب مكان التركيب (داخلي أو خارجي). كذلك، تأكد من قوائم UL ومن توافق SCCR مع تيار القصر المتاح في موقعك. وأخيرًا، اتبع قواعد الفصل بين المحايد والأرضي في اللوحات الفرعية، واستخدم حماية AFCI و GFCI حيث يطلب الكود لضمان أمان أعلى وصيانة أسهل
الأسئلة المتكررة
كيف أحدد سعة اللوحة المناسبة ؟
احسب الأحمال وفق NEC ثم اختر سعة أعلى قليلًا لتغطية التوسّع المستقبلي مثل شاحن سيارة كهربائية أو مضخة حرارية
ما الفرق بين لوحة بقاطع رئيسي ولوحة بوصلات رئيسية؟
.لوحة القاطع الرئيسي تحتوي قاطع فصل داخلها، أما لوحة الوصلات الرئيسية فتحتاج قاطع فصل في جهة التغذية قبل اللوحة
ما القاعدة الأساسية للمحايد والأرضي في اللوحات الفرعية؟
في اللوحات الفرعية يجب أن يبقى المحايد معزولًا عن الغلاف، ويتم ربط الأرضي بالغلاف فقط وفق الكود وتعليمات المصنع
