Bara Arızaları: Elektrik Panolarında Kusurlar, Nedenler ve Önleme

Elektrik panolarındaki bara arızaları; bağlantılarda aşırı ısınma, yalıtım bozulması, kısa devre veya mekanik hasar şeklinde ortaya çıkabilir. Bu rehber, arıza belirtilerini tanımak, olası nedenleri ayırmak ve bakım kontrollerini doğru planlamak için temel noktaları açıklar.

Bazı bara arızaları gelişmeden önce renk değişimi, yanık kokusu, termal görüntüde sıcak nokta veya tekrarlayan koruma açmalarıyla kendini belli eder. Ancak her arıza önceden görünür bir belirti vermez. Bu işaretlerin nedeni ölçümle doğrulanmalı; gevşek bağlantı, aşırı yük ve yalıtım hasarı birbirinden ayrılmalıdır.

Okumak yerine dinlemeyi tercih ederseniz, yazının geri kalanı için aşağıdaki ses dosyasını oynatabilirsiniz.

Elektrik Panosunda Bara Arızası Nedir?

Bara arızası, elektrik panosundaki iletken baraların, bağlantıların, mesnetlerin veya yalıtım elemanlarının beklenen işlevini kaybetmesidir. Elektrikte bara, enerjiyi birden fazla devreye dağıtan iletken düzendir; arıza yalnızca iletkenin kırılmasıyla sınırlı değildir.

Yüksek temas direnci, bağlantı noktasında yerel ısınmaya neden olabilir. Direnç kaybı I²R ile ilişkilidir; aynı dirençte akım arttıkça ısı üretimi hızla yükselir. Isıl çevrimler ve yüzey bozulması temas koşullarını daha da kötüleştirebilir. Bu nedenle arızanın kaynağı bağlantı, yük ve yalıtım birlikte incelenerek bulunmalıdır.

Kısa cevap: Bara arızaları genellikle gevşek bağlantı, aşırı yük, yanlış kesit, korozyon, yalıtım bozulması veya mekanik deformasyon nedeniyle oluşur. Erken müdahale edilmediğinde aşırı ısınma, kısa devre, ark arızası ve plansız duruş meydana gelebilir.

Bara Arızası Türleri: Isınma, Bağlantı ve Yalıtım Kusurları

Her bara arızası aynı şekilde gelişmez. Bazıları bağlantı noktasında başlar; bazıları ise pano tasarımından, çevresel koşullardan veya hatalı malzeme seçiminden kaynaklanır.

Bara Bağlantıları Neden Gevşer veya Isınır?

Gevşek veya hatalı monte edilmiş bir bara bağlantısı, yeterli temas basıncı oluşmadığında ısınabilir. Cıvatanın gereğinden fazla sıkılması da yüzey deformasyonu, bağlantı elemanında hasar veya diş bozulması yaratabilir. Doğru montaj; yüzey hazırlığı, rondela düzeni ve üreticinin tork talimatıyla birlikte değerlendirilmelidir.

Titreşim ve ısıl çevrimler bağlantının davranışını etkileyebilir. Ancak bu, her bakımda bütün cıvataların yeniden sıkılması gerektiği anlamına gelmez. Bazı bara birleşimleri bakım gerektirmeyecek şekilde tasarlanır; kontrol ve yeniden sıkma yalnızca ilgili ekipmanın üretici talimatına göre yapılmalıdır.

Bara Neden Isınır? Aşırı Yük ve Temas Direnci

Bara, normal çalışmada da akımın oluşturduğu kayıplar nedeniyle ısınır. Arıza açısından önemli olan, doğrulanmış çalışma koşullarının dışında kalan sıcaklık artışıdır. Aşırı yük, yetersiz kesit, yüksek temas direnci, harmonikler ve yetersiz soğutma olası nedenlerdir.

Elektrik panosu ısınması sırasında şu belirtiler görülebilir:

• Bara veya bağlantı yüzeyinde koyulaşma,
• Yanık izi ya da metal yüzeyde renk değişimi,
• Yanık plastik veya yalıtım kokusu,
• Erimiş yalıtım parçaları,
• Termografide belirgin sıcak noktalar,
• Şalterlerin tekrar tekrar açması.

Pano kapağının dış sıcaklığı, bara bağlantısının durumunu tek başına göstermez. Değerlendirme; ortam sıcaklığı, yük, yüzey koşulları ve üreticinin sıcaklık sınırları dikkate alınarak yapılmalıdır. Bütün baralar için geçerli tek bir arıza sıcaklığı yoktur.

Bara Yüzeyinde Korozyon ve Oksitlenme

Nem, kimyasal buhar ve tuzlu hava bağlantı yüzeylerini bozabilir. Özellikle temas bölgesindeki oksit veya korozyon ürünleri temas direncini yükseltebilir. Ancak baranın serbest yüzeyindeki renk değişimi tek başına bağlantı arızası kanıtı değildir; konumu ve ölçüm sonuçlarıyla birlikte değerlendirilmelidir.

Bakır ve alüminyumun doğrudan temas ettiği bağlantılarda galvanik korozyon riski ayrıca değerlendirilmelidir. Bu geçişlerde uygun bağlantı elemanları, yüzey hazırlığı ve üretici tarafından önerilen koruyucu uygulamalar kullanılmalıdır.

Bara Yalıtım Arızası ve Yüzeysel Kaçak

Baralar arasındaki veya bara ile pano gövdesi arasındaki yalıtım zamanla bozulabilir. Nem, iletken toz, yüzey kirlenmesi, aşırı sıcaklık, mekanik hasar ve yanlış mesafe hesabı bu süreci hızlandırır.

Yalıtım bozulması; kaçak akım, yüzeysel iz oluşumu, atlama ve faz-faz veya faz-toprak kısa devresiyle sonuçlanabilir. Havadaki açıklık ile yalıtım yüzeyi boyunca ölçülen kaçak yolu mesafesi farklıdır. Her ikisi de gerilim, ortam ve tasarım koşullarına uygun olmalıdır.

Bara Kısa Devresi ve Ark Arızasının Riskleri

Bara kısa devresi sırasında çok yüksek elektromanyetik kuvvetler oluşabilir. Baralar ve mesnetler bu kuvvetlere uygun tasarlanmamışsa, eğilme, yerinden çıkma veya yalıtımın parçalanması görülebilir.

Kısa devre aynı zamanda ark arızasına yol açabilir. Ark flaşı yalnızca ekipmana zarar veren bir olay değildir. Çok yüksek sıcaklık, basınç dalgası, erimiş metal parçaları ve yoğun ışınım nedeniyle ciddi iş güvenliği riski oluşturur.

Bara ve Mesnetlerde Mekanik Hasar

Bara üzerindeki çatlak, ezilme, eğilme veya delik çevresindeki deformasyon akım dağılımını etkileyebilir. Özellikle hatalı bükülen baralarda dış yüzeyde incelme, iç yüzeyde yığılma veya kenarlarda mikroçatlak oluşabilir.

Mesnet aralığının fazla olması, ısıl genleşmenin hesaba katılmaması ve kısa devre kuvvetlerinin yanlış değerlendirilmesi de mekanik hasar riskini artırır.

Nem, Yoğuşma ve İletken Kirlenme

Pano içine giren nem, yağ buharı, metal tozu veya diğer iletken kirleticiler yalıtım performansını düşürür. Yoğuşma ise görünür bir su sızıntısı olmadan da meydana gelebilir; özellikle gece-gündüz sıcaklık farkının yüksek olduğu tesislerde bu risk büyür.

Pano muhafazasının IP koruma sınıfı, kurulum ortamına göre seçilmeli; havalandırma açıklıkları, kablo girişleri ve kapı contaları düzenli olarak kontrol edilmelidir.

Yanlış Bara Kesiti ve Pano Tasarımı

Yanlış kesit seçimi, baranın sürekli olarak yüksek sıcaklıkta çalışmasına neden olabilir. Burada yalnızca nominal akım dikkate alınmamalıdır. Ortam sıcaklığı, pano içi havalandırma, harmonikler, kısa devre seviyesi, bara yerleşimi ve bağlantı noktalarının sayısı da hesaba katılmalıdır.

Bakır ve alüminyum bara seçiminde yalnızca iletkenlik değil; bağlantı tasarımı, sıcaklık artışı, kısa devre dayanımı ve çevresel koşullar da değerlendirilmelidir. Kesit değişikliği, mevcut panonun doğrulanmış yerleşimini ve bağlantı düzenini etkileyebileceğinden mühendislik incelemesi gerektirir.

Bara Arızalarının Nedenleri ve Olası Sonuçları

Bara arızalarının önemli bir bölümü tek bir büyük hatadan değil, birkaç küçük sorunun aynı anda oluşmasından kaynaklanır.

İşin kritik noktası şudur: sıcak noktanın görüldüğü yer her zaman asıl nedenin bulunduğu yer olmayabilir. Örneğin bağlantı noktası ısınıyor olabilir; ancak kök neden aşırı yük, faz dengesizliği veya yanlış kesit seçimi olabilir.

Bara Arızası Nasıl Anlaşılır? Başlıca Belirtiler

Aşağıdaki belirtilerden biri bile görülüyorsa, pano yalnızca temizlenip yeniden devreye alınmamalıdır. Kök neden araştırılmalıdır:

• Barada veya bağlantı elemanında renk değişimi,
• Yanık kokusu, duman veya is izi,
• Civata çevresinde kararma,
• Erimiş yalıtım veya mesnet,
• Pano içinde normal dışı ses,
• Termal kamerada fazlar arasında belirgin sıcaklık farkı,
• Tekrarlayan şalter açmaları,
• Fazlar arasında dengesiz gerilim düşümü,
• Bara veya mesnetlerde eğilme ve çatlak,
• İzolasyon direnci ölçümünde düşüş.

Güvenlik notu: Pano üzerinde inceleme ve ölçüm yalnızca yetkili personel tarafından yapılmalıdır. Enerjisiz bakımda bütün beslemeler ve geri besleme olasılıkları ayrılmalı, kilitleme-etiketleme uygulanmalı ve gerilimin yokluğu uygun cihazla doğrulanmalıdır. Enerjili ölçüm ayrı bir risk değerlendirmesi ve onaylı çalışma yöntemi gerektirir; kişisel koruyucu donanım tek başına yeterli değildir.

Bara Arızalarında İş Güvenliği: Şüpheli Panoda İlk Adım

Yanık kokusu, duman, ark sesi veya erimiş yalıtım görüldüğünde panoya müdahale etmeyin ve koruma cihazını tekrar tekrar kapatmayın. İşletmenin acil durum prosedürüne göre alanı güvenli hâle getirin ve yetkili elektrik bakım ekibine haber verin. Enerjinin ayrılması, bütün besleme kaynakları dikkate alınarak yetkili personel tarafından yapılmalıdır.

Bara Arızaları Nasıl Erken Tespit Edilir?

Arıza tamamen oluştuğunda bulmak düzeltici bakımdır. Amaç, bozulmayı üretimi durdurmadan önce yakalamaktır. Bunun için tek bir ölçüm değil, birbirini tamamlayan kontroller gerekir.

Bara, Bağlantı ve Mesnetlerin Gözle Kontrolü

Göz muayenesi sırasında yalnızca baraya bakılmamalıdır. Civatalar, rondelalar, mesnetler, yalıtım yüzeyleri, kablo bağlantıları, havalandırma açıklıkları ve pano içindeki kirlenme birlikte incelenmelidir.

Renk değişimi, gevşemiş bağlantı, çatlak mesnet, metal tozu veya yoğuşma izi kayıt altına alınmalıdır.

Bara Isınmasını Termal Kamera ile Tespit Etme

Termografi, yük altındaki bara ve bağlantılarda anormal ısınmayı belirlemeye yardımcı olur. Ölçüm sırasında faz akımları, ortam sıcaklığı ve yük durumu kaydedilmelidir. Düşük yükte sıcak nokta görünmemesi, bağlantının sorunsuz olduğunu kanıtlamaz. Enerjili inceleme yalnızca yetkili personelin onaylı güvenli çalışma yöntemiyle yapılmalıdır.

Benzer bağlantıları karşılaştırırken yüklerin ve yüzey koşullarının benzer olmasına dikkat edin. Parlak bakır ve alüminyum yüzeyler düşük yayınım katsayısı ve yansımalar nedeniyle yanıltıcı sıcaklık gösterebilir. Termal görüntü, uygun kamera ayarları ve elektriksel ölçümlerle birlikte yorumlanmalıdır; tek görüntü kesin teşhis değildir.

Bara Bağlantılarında Üreticiye Uygun Tork Kontrolü

Enerjili bara bağlantıları sıkılmamalıdır. Gerilimin yokluğu doğrulandıktan sonra bağlantı tipine ait üretici talimatı izlenmelidir. Üreticinin yeniden sıkmayı yasakladığı veya bakım gerektirmeyen birleşimlere genel bir tork kontrolü uygulanmamalıdır.

Tork uygulaması gerekiyorsa doğru aralıktaki kalibre edilmiş ekipman kullanılmalıdır. Tork değeri; cıvata, kaplama, yağlama ve bağlantı düzenine bağlıdır. Hasarlı bir birleşimi yalnızca yeniden sıkmak, yüzey veya yalıtım hasarını gidermez.

Bara Sisteminde Yalıtım Direnci Ölçümü

Yalıtım direnci ölçümü, güvenli biçimde enerjisiz bırakılmış sistemde nem veya yalıtım bozulmasını değerlendirmeye yardımcı olur. Ölçüm öncesinde hassas elektronikler ve aşırı gerilim koruma elemanları üretici talimatına göre ayrılmalıdır. Uygunsuz test gerilimi bağlı ekipmana zarar verebilir.

Test gerilimi ve kabul kriterleri ilgili ekipmanın talimatına göre belirlenir. Sıcaklık, nem ve devrenin kapsamı kaydedilerek önceki sonuçlarla karşılaştırılır. Test sonunda biriken yük güvenli biçimde boşaltılmalı ve ayrılan bağlantılar kontrol edilmelidir.

Faz Akımları, Nötr Akımı ve Harmonik Kontrolü

Bara sıcaklığı normal görünse bile, faz dengesizliği, harmonikler veya kısa süreli aşırı yükler sistemi zorlayabilir. Bu nedenle faz akımları, nötr akımı, yük profili ve harmonik seviyeleri izlenmelidir.

Özellikle üretim kapasitesi artırıldıysa, mevcut bara kesitinin yeni işletme koşullarına uygunluğu yeniden değerlendirilmelidir.

Periyodik Bakım ile Bara Arızalarını Önleme

Etkili bir periyodik bakım planı, yalnızca pano içinin temizlenmesinden ibaret değildir. Tesisin yük profiline, çevresel şartlarına, ekipman yaşına ve geçmiş arıza kayıtlarına göre hazırlanmalıdır.

Temel bakım uygulamaları şunlardır:

1. Bağlantıların, yeniden sıkma gerekip gerekmediği dahil üretici bakım talimatına göre incelenmesi,
2. Planlı termografi ölçümlerinin gerçekleştirilmesi,
3. Faz yüklerinin ve harmoniklerin izlenmesi,
4. Pano içinin temiz ve kuru tutulması,
5. Yalıtım yüzeylerinin ve mesnetlerin incelenmesi,
6. IP korumasını etkileyen conta ve girişlerin kontrol edilmesi,
7. Aşırı yük veya kısa devre sonrasında baraların yeniden incelenmesi,
8. Eski ölçümlerin yeni sonuçlarla karşılaştırılması.

Periyodik bakım belirli aralıklarla yapılır; kestirimci bakım ise sıcaklık, yük ve ekipman durumu gibi verileri takip ederek bakım zamanını gerçek ihtiyaca göre belirlemeye çalışır. En iyi sonuç, bu iki yaklaşımın birlikte kullanılmasıyla elde edilir.

Doğru imalat da bakım kadar önemlidir. Çapaksız delikler, kontrollü kesimler, tekrarlanabilir bükümler ve düzgün bağlantı yüzeyleri kusur olasılığını azaltabilir. Bu tek başına arızasız çalışma garantisi değildir; ancak hatalı imalattan doğan temas ve mekanik sorunların önlenmesine katkı sağlar. PAYAPRESS, bakır ve alüminyum baraların kesilmesi, delinmesi ve bükülmesi için bara işleme makineleri üretmektedir.

Bara Ne Zaman Onarılır, Ne Zaman Değiştirilir?

Onarım kararı, üreticinin izin verdiği işlem ve hasarın kapsamına göre verilmelidir. Hafif yüzey oksitlenmesi ile temas bölgesindeki hasar aynı değildir. Isıl veya mekanik olarak zarar görmüş bir bara, görünümü düzeltilerek güvenli kabul edilemez.

Şu durumlarda değiştirme seçeneği öncelikli değerlendirilmelidir:

• Görünür yanma veya erime,
• Ark hasarı,
• Çatlak ya da kalıcı deformasyon,
• Delik çevresinde yırtılma,
• Ağır korozyon ve yüzey kaybı,
• Temizlik ve kurutma sonrasında da devam eden, yalıtım elemanına ait olduğu doğrulanan yetersiz yalıtım direnci,
• Doğru torka rağmen tekrarlayan ısınma,
• Yeni yük için yetersiz kalan bara kesiti.

Yanmış yüzeyin zımparalanarak parlak hâle getirilmesi, baranın iç yapısındaki ısıl veya mekanik hasarı ortadan kaldırmaz. Karar, hasarın boyutu, kısa devre geçmişi, malzeme kaybı ve ölçüm sonuçları birlikte değerlendirilerek verilmelidir.

Yeni bara hazırlanacaksa, kesim, delme ve bükme işlemlerinin ölçülebilir ve tekrarlanabilir olması önemlidir. PAYAPRESS teknik ekibi üretim kapasitesinin ve gerekli işleme yönteminin değerlendirilmesinde destek sağlayabilir.

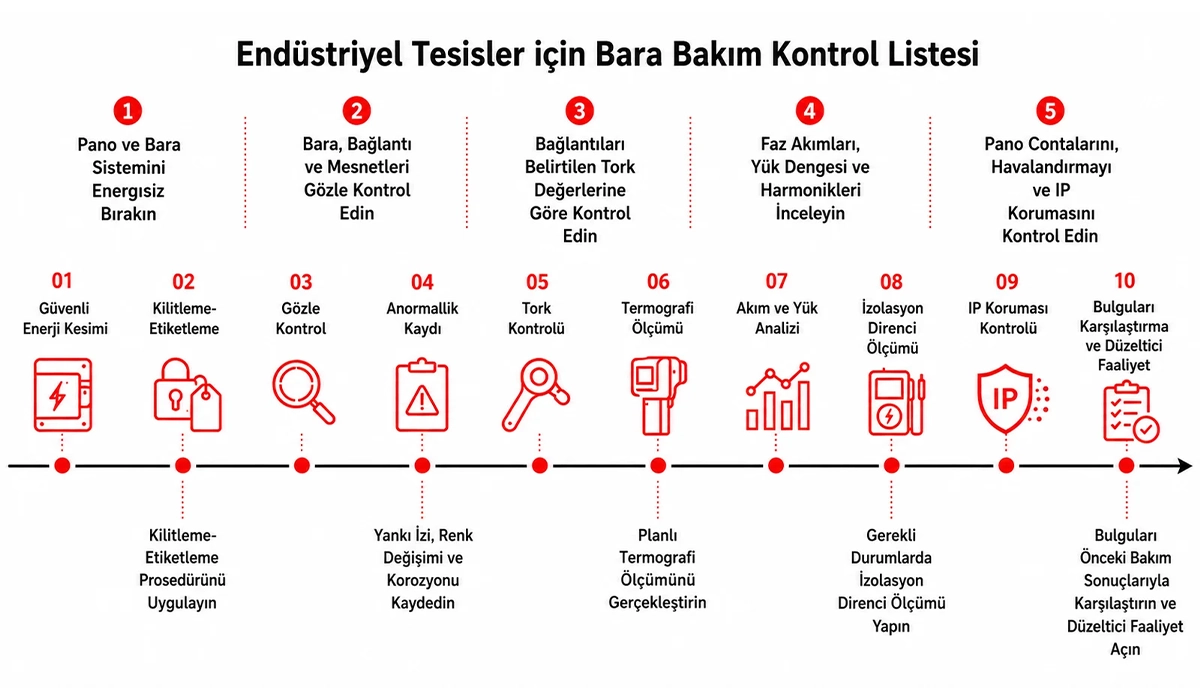

Endüstriyel Tesisler için Bara Bakım Kontrol Listesi

1. Pano ve bara sisteminin enerjisini güvenli biçimde kesin.
2. Kilitleme-etiketleme uygulayın; geri besleme olasılıklarını kontrol edin ve gerilimin yokluğunu doğrulayın.
3. Bara, bağlantı ve mesnetleri gözle kontrol edin.
4. Yanık izi, renk değişimi ve korozyonu kayıt altına alın.
5. Bağlantıları üretici talimatına göre inceleyin; yeniden sıkmayı yalnızca talimat gerektiriyorsa uygulayın.
6. Enerjili termografiyi bakım müdahalesinden ayrı, onaylı çalışma planıyla gerçekleştirin.
7. Faz akımları, yük dengesi ve harmonikleri inceleyin.
8. Gerekli durumlarda izolasyon direnci ölçümü yapın.
9. Pano contalarını, havalandırmayı ve IP korumasını kontrol edin.
10. Bulguları önceki bakım sonuçlarıyla karşılaştırın ve düzeltici faaliyet açın.

Kontrol listesinin yalnızca işaretlenip kapatılması yeterli değildir. Her anormallik için sorumlu kişi, hedef tarih ve yapılan işlem kayıt altına alınmalıdır.

Bara Arızalarını Önlemek İçin Öncelikler

Bara arızaları çoğu zaman büyük bir duruştan önce kendini belli eder. Gevşek bağlantı, sıcaklık artışı, renk değişimi, düşük izolasyon direnci veya termografide görülen küçük bir sıcak nokta… Bunların her biri erken uyarıdır.

Bara arızası riskini azaltmak için doğru kesit ve pano tasarımı, uygun montaj, kontrollü imalat ve üreticiye uygun bakım birlikte ele alınmalıdır. Termografi ve yük analizi bozulmayı görünür kılabilir; güvenlik ise uygun çalışma yöntemi, koruyucu düzen ve yetkili müdahaleyle sağlanır.

Kısacası, amaç arıza meydana geldikten sonra barayı değiştirmek değil; arızaya giden süreci zamanında durdurmaktır.
