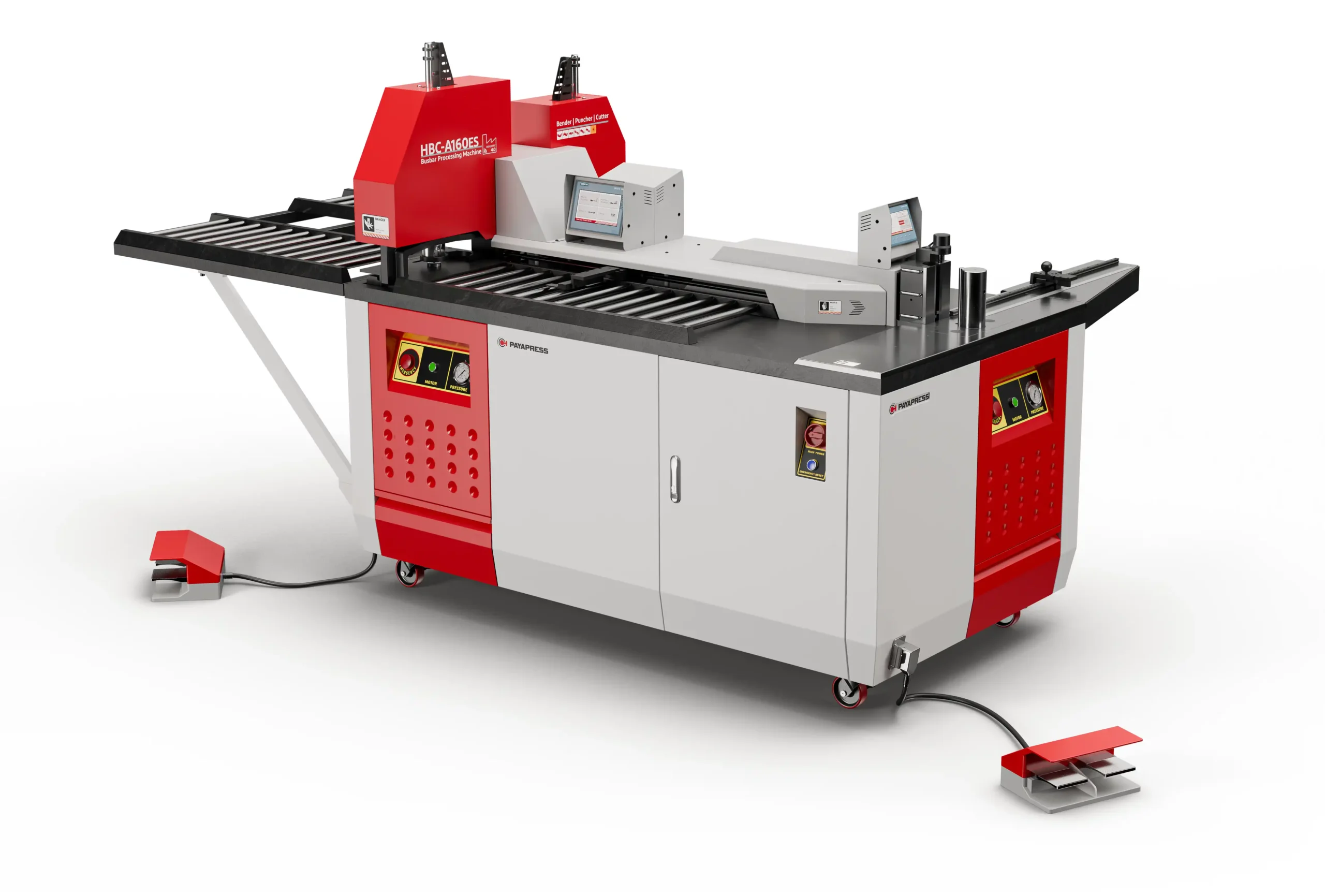

HBC-A160 Makinesi

Neden HBC-A160 Makinesi?

Bir atölyenin kazancını tamamlanan baralar belirler. İstasyonların boş beklemesi üretime katkı sağlamaz. HBC-A160 Makinesi, bu anlayışla geliştirilmiştir. Öne çıkan özellikleri şunlardır:

• Daha büyük kesitler, yine tek makine. 160 × 15 mm’ye kadar baralar, daha yüksek kapasiteli başka bir hatta aktarılmadan kesilir, delinir ve bükülür.
• Üç istasyon, üç bağımsız hidrolik güç ünitesi. Her güç ünitesi 2,2 kW gücündedir ve 230 bar’a kadar çalışır. Böylece bir istasyondaki işlem diğerini yavaşlatmaz.
• Delikler, teknik resimdeki yerinde. Delik aralıkları ±0,1 mm hassasiyetle kontrol edilir.
• Bileşenlerde tanıdık markalar. Siemens PLC ve HMI, İtalyan Duplomatic valfler, Schneider kontaktörler ve Autonics sensörler kullanılır.
• Bağlantılı üretime uyum. Makine, Endüstri 4.0 ile uyumludur.
• Köklü üretim deneyimi. PAYAPRESS, 1990’dan bu yana bara makinesi modelleri üretmekte ve 74’ten fazla ülkede 1.500’ü aşkın müşteriye hizmet vermektedir.

HBC-A160 Makinesi Versiyonları: ES mi, EH mi?

Her iki versiyon da aynı üç istasyona ve 160 × 15 mm kapasiteye sahiptir. Aralarındaki fark, baranın delme ve kesme işlemleri için nasıl konumlandırıldığıdır.

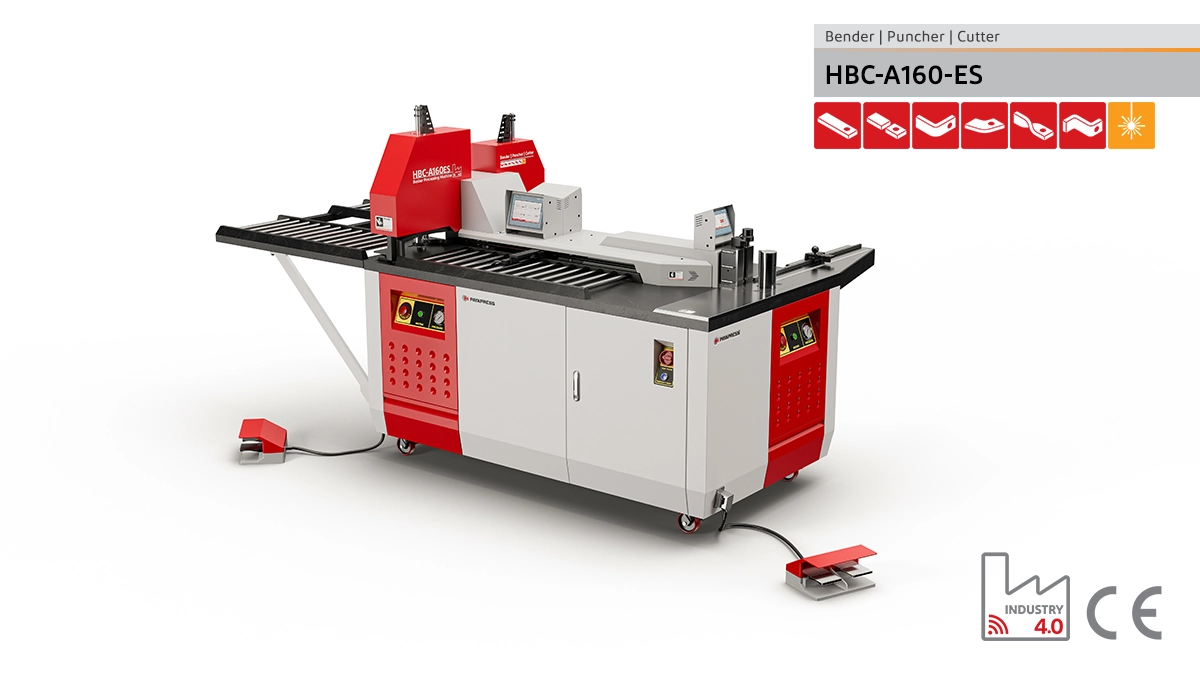

• HBC-A160-ES: Programlanabilir boy dayama sistemi bulunur. Konumları 7 inç ekrana girmeniz yeterlidir; dayama sistemi bu konumlara otomatik olarak hareket eder. Tekrarlanan parçalar ve parti üretimi için uygundur.
• HBC-A160-EH: Operatörün elle ayarladığı manuel boy dayama sistemi bulunur. Farklı ölçülerdeki parçalar ve tek parça işler için uygundur.

HBC-A160 Makinesi ile Yapılabilen Bükümler

Baralar, bağlantı noktalarına her zaman düz bir hat üzerinden ulaşmaz. Bazen başka bir baranın üzerinden geçmeleri, köşe dönmeleri veya bağlantı ucuna uyum sağlamak için burulmaları gerekir. HBC-A160 Makinesi’nin tek bükme istasyonunda şu şekiller elde edilebilir:

• Düz büküm: Standart L biçimli bükümdür. Açı değeri, bükme ünitesinin ekranından girilir.
• Kademeli büküm (Z büküm): Tek strokta birbirine yakın iki büküm oluşturulur. Böylece bir baranın diğerinin üzerinden geçmesi sağlanır.
• Kenar bükümü: Bara, dar kenarı yönünde bükülerek kendi düzlemi içinde yön değiştirir.
• Burma büküm: Bara, farklı yöne bakan bir bağlantı ucuna uyum sağlamak için boyuna ekseni etrafında burulur.
• Uç büküm: Baranın hemen ucunda kısa bir bağlantı ayağı oluşturulur.

Düz büküm standart olarak sunulur. Diğer büküm şekilleri için sipariş üzerine üretilen opsiyonel kalıplar gerekir. Her bir kalıba ilişkin bilgiler katalogda yer alır.

HBC-A160 Makinesi Nerelerde Kullanılır?

Düz bir bara olarak başlayan her parça, HBC-A160 Makinesi’nden cıvatalı montaja hazır hâlde çıkar. Başlıca uygulamalar şunlardır:

• Alçak ve orta gerilim şalt sistemleri için ana baralar ve dağıtım baraları
• Devre kesiciler, kontaktörler ve terminaller arasındaki bağlantı baraları
• Transformatör ve jeneratör bağlantı baraları
• Topraklama ve nötr baraları
• Bara kanalları ve güç dağıtım üniteleri için bara takımları

Yuvarlak delikler Ø4,5–20 mm aralığında açılabilir. Opsiyonel kalıplarla oval ve dikdörtgen delikler de açılabilir.

HBC-A160 Makinesi Hangi Sektörlere Hitap Eder?

Elektrik enerjisinin bakır veya alüminyum baralarla taşındığı her yerde bu baraların kesilmesi, delinmesi ve bükülmesi gerekir. HBC-A160 Makinesi şu alanlarda kullanılır:

• Elektrik panosu ve şalt ekipmanı imalatı
• Transformatör imalatı
• Bara kanalı üretimi
• Elektrik santralleri, trafo merkezleri ve elektrik altyapısı taahhüt işleri
• Yenilenebilir enerji ve batarya enerji depolama projeleri
• Veri merkezleri ve endüstriyel elektrik tesisleri

HBC-A160 Makinesi Atölyeniz İçin Uygun mu?

Bara hazırlama işleri günlük üretiminizin bir parçasıysa bu makine atölyenizde karşılığını bulur. Aşağıdaki durumlar size tanıdık geliyorsa HBC-A160 ihtiyaçlarınıza uygun olabilir:

• Geniş ve kalın baralarla çalışıyorsunuz. 160 × 15 mm kesit kapasitesi sayesinde büyük kesitli parçaların işlemleri tek makinede tamamlanır.
• İşler, istasyonun boşalmasını bekliyor. Üç bağımsız istasyon, üç operatörün aynı anda çalışmasını sağlar.
• Ölçme ve işaretleme çok zaman alıyor. ES versiyonunda boy dayama sistemi, kayıtlı programdaki her delme ve kesme konumuna otomatik olarak hareket eder.
• İşler atölyenin farklı noktalarında yürütülüyor. Tekerlekli gövde sayesinde makine, ihtiyaç duyulan çalışma alanına taşınabilir.

HBC-A160 Makinesi’ni ücretsiz katalogda inceleyin veya ürettiğiniz parçalar hakkında bir PAYAPRESS mühendisine danışın. Her iki seçenek için de bu sayfadaki formu doldurmanız yeterlidir.
