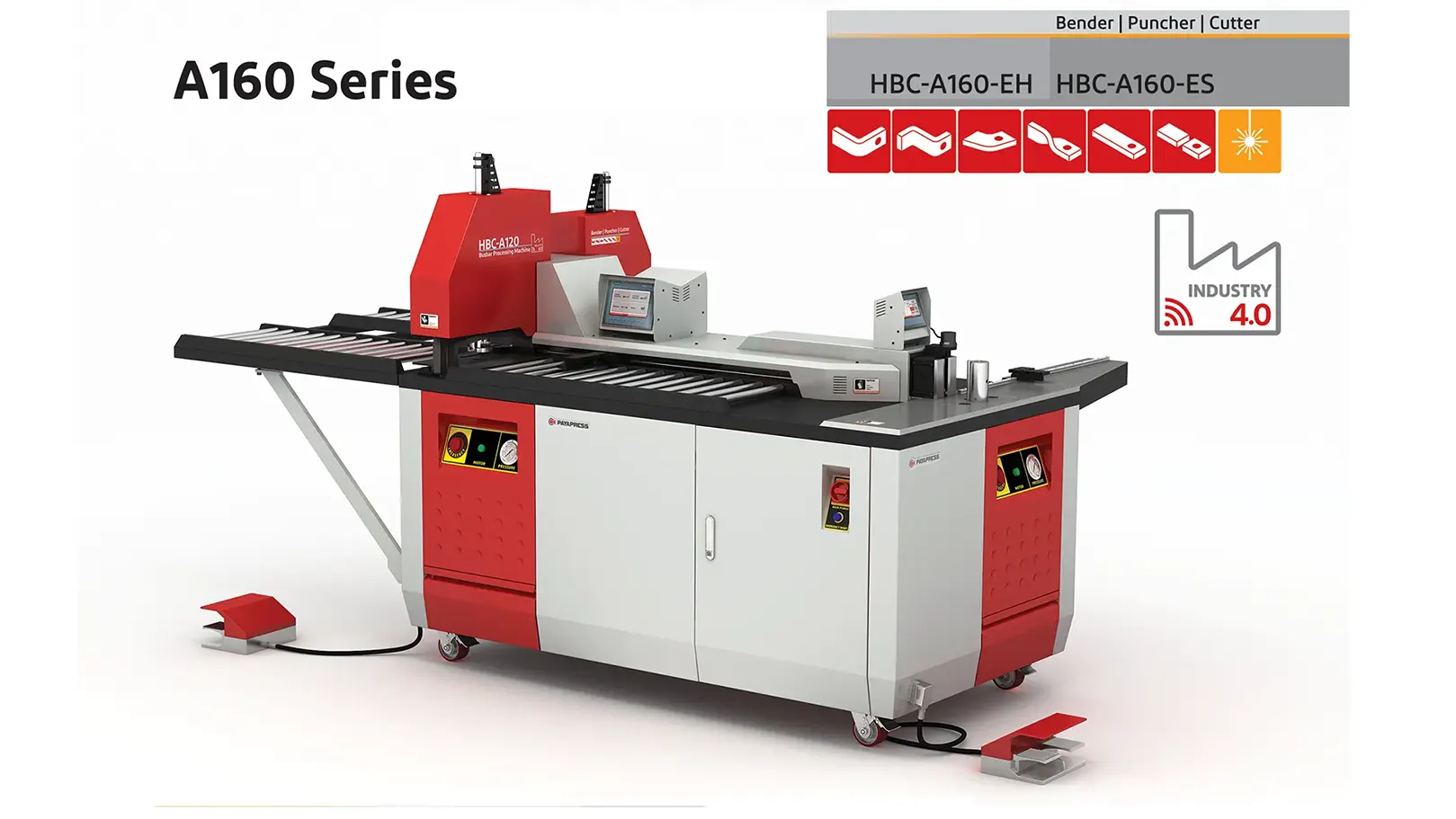

Máquina HBC-A160

La Máquina HBC-A160 es una máquina para barras colectoras diseñada para talleres con una carga de trabajo media o alta que procesan barras anchas y gruesas: hasta 160 mm de ancho y 15 mm de espesor. El corte, el punzonado y el doblado cuentan con estaciones y grupos hidráulicos independientes, lo que permite a tres operarios trabajar a la vez sin interferir entre sí.

160 × 15 mm

Dimensiones máx de las barras colectoras

±0.1 mm

Precisión de la distancia entre agujeros

Versiones ES / EH

Tope longitudinal programable o manual

3 estaciones

Corte, punzonado y doblado simultáneos

Una máquina. Tres operarios. Sin esperas entre estaciones. ¿Quieres ver cómo trabaja la HBC-A160 con barras de hasta 160 × 15 mm? Descarga el catálogo o solicita un presupuesto técnico gratuito a un ingeniero de PAYAPRESS.

Video

Máquina HBC-A160 en acción

Catálogo HBC-A160

Descargar catálogo

Todas las máquinas y especificaciones en un solo PDF descargable.

Este campo es un campo de validación y debe quedar sin cambios.

Tres operarios, una sola máquina.

Máquina HBC-A160: tres estaciones trabajando al mismo tiempo

Las barras colectoras anchas y gruesas suelen llevar más tiempo de fabricación. Pasan por la sierra, después por la punzonadora y, por último, por la dobladora, con esperas en cada estación. La HBC-A160, nuestra máquina procesadora de barras colectoras, elimina esas esperas. El corte, el punzonado y el doblado se realizan en paralelo, cada estación con su propio grupo hidráulico, para que tres operarios puedan trabajar en la misma máquina sin tener que esperar unos por otros.

¿Qué es la máquina HBC-A160?

La HBC-A160 es una máquina de tres estaciones que corta, punzona y dobla barras de cobre y aluminio sobre una sola estructura con ruedas. Admite barras de entre 15 y 160 mm de ancho, de 3 a 15 mm de espesor y de hasta 4 m de longitud. La dobladora ofrece una fuerza de 250 kN, mientras que la cortadora y la punzonadora alcanzan 180 kN cada una. La precisión de posicionamiento de los agujeros es de ±0,1 mm. Está disponible en dos versiones: HBC-A160-ES, con tope longitudinal programable, y HBC-A160-EH, con tope manual.

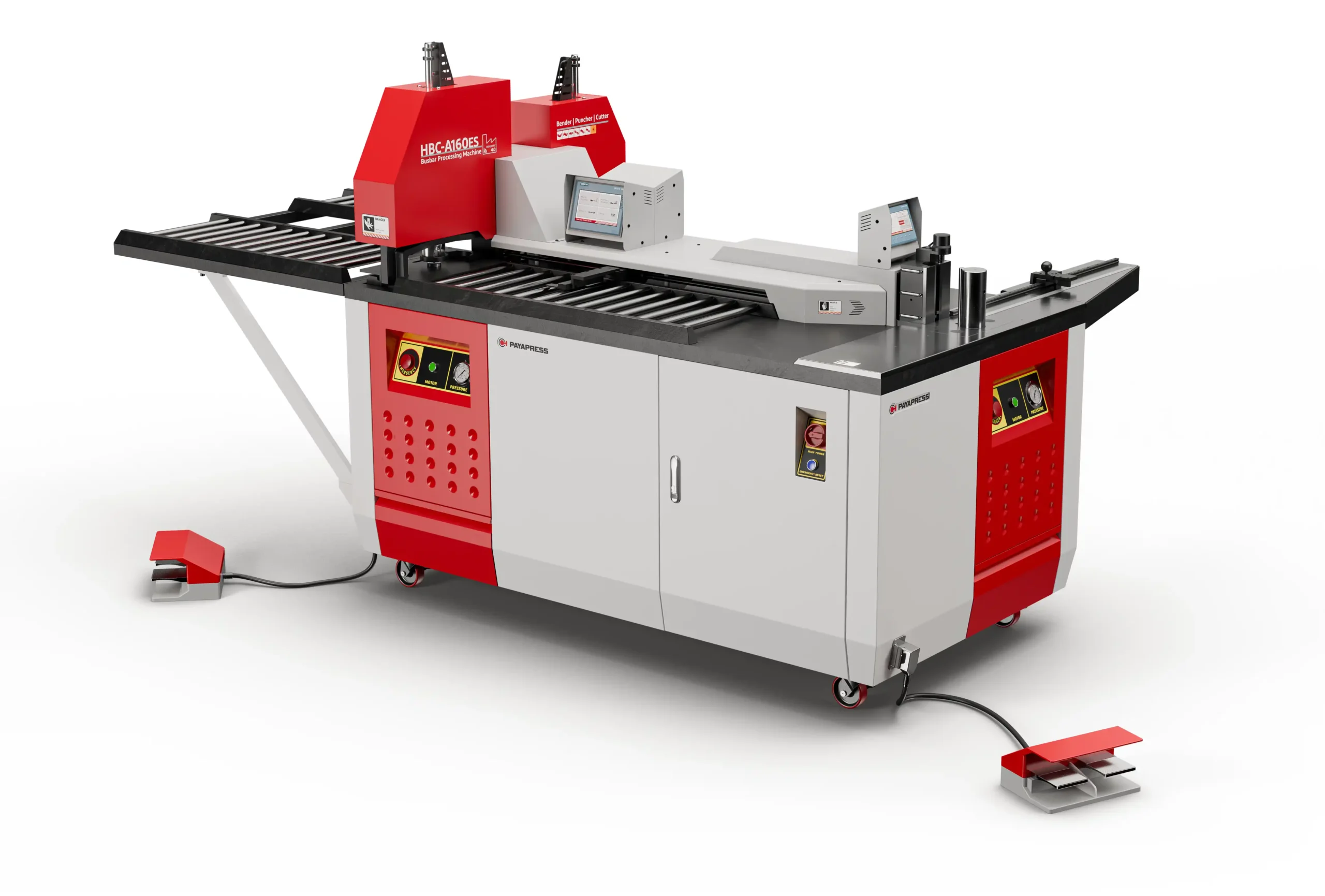

Modelo HBC-A160ES
1

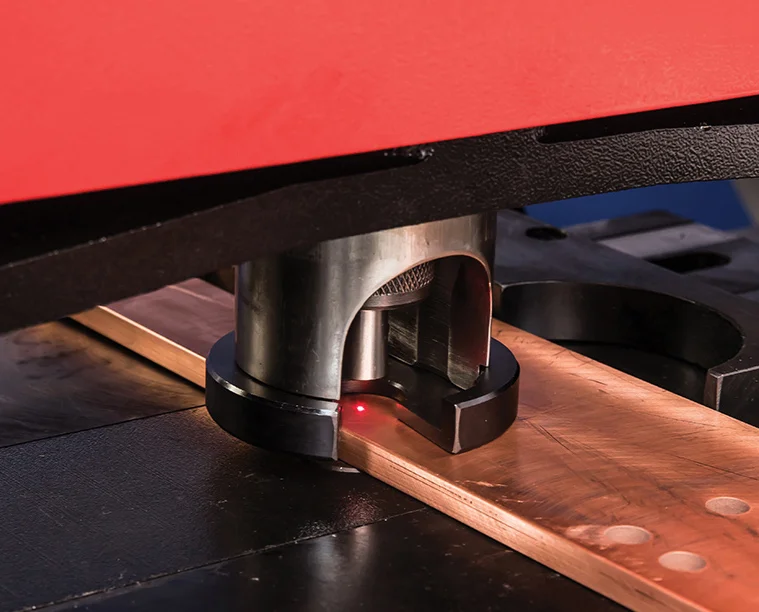

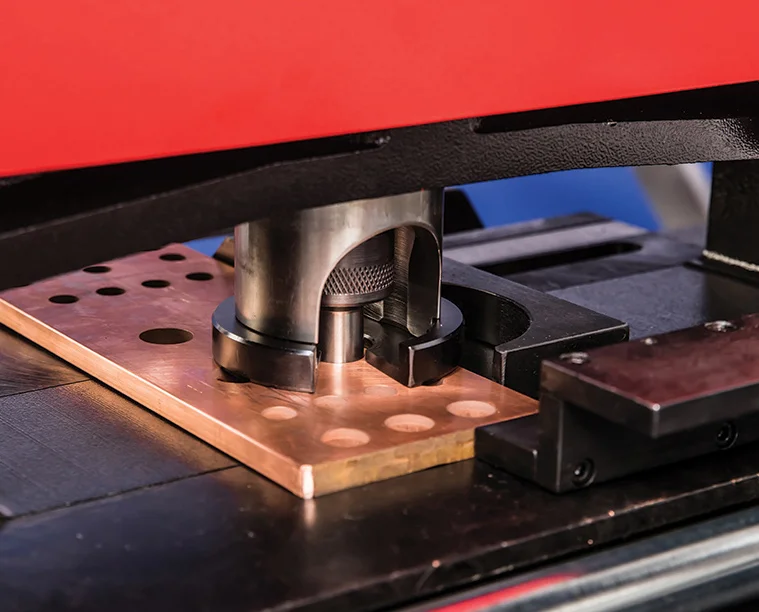

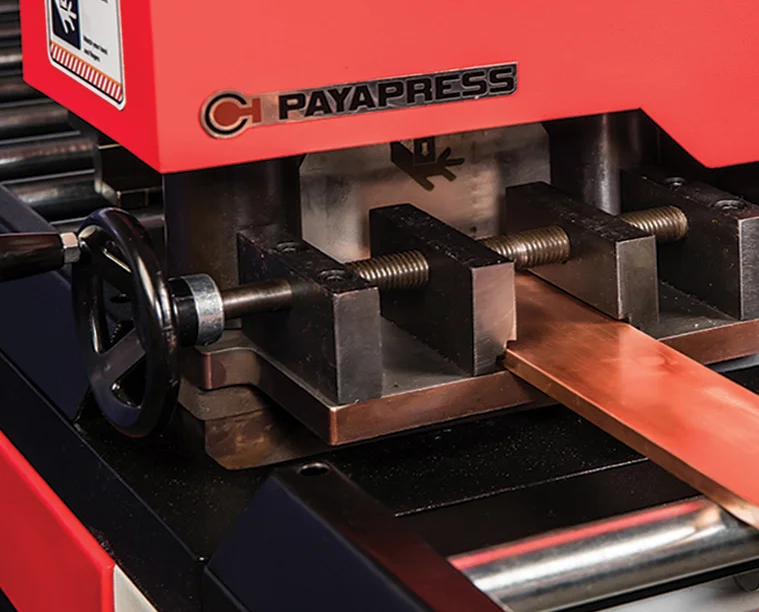

Estación de punzonado

Realiza agujeros de Ø4,5 a 20 mm con una fuerza de 180 kN. Incluye 7 matrices de punzonado y un puntero láser para localizar el centro del agujero.

2

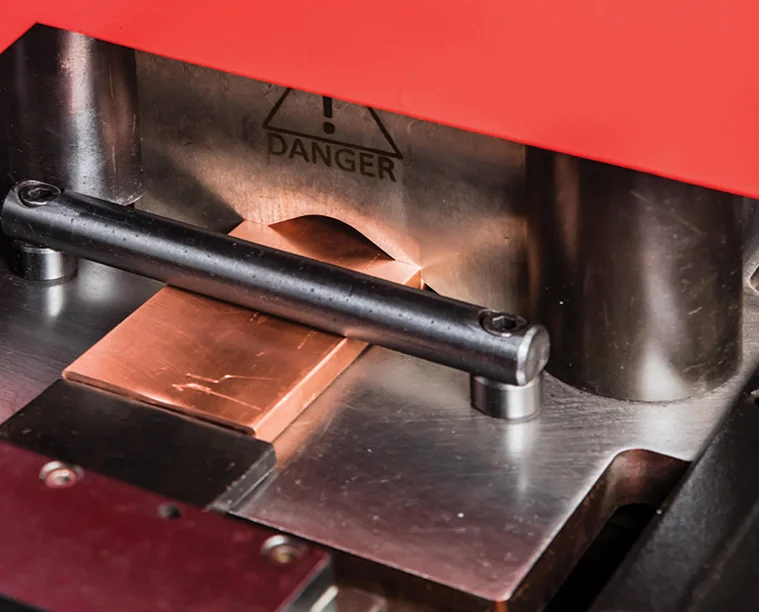

Estación de corte

Corta barras de hasta 160 × 15 mm con una fuerza de 180 kN y su propio grupo hidráulico.

3

Control de corte y punzonado

Pantalla HMI Siemens de 7 pulgadas que controla el tope longitudinal programable para cada posición de punzonado y corte.

4

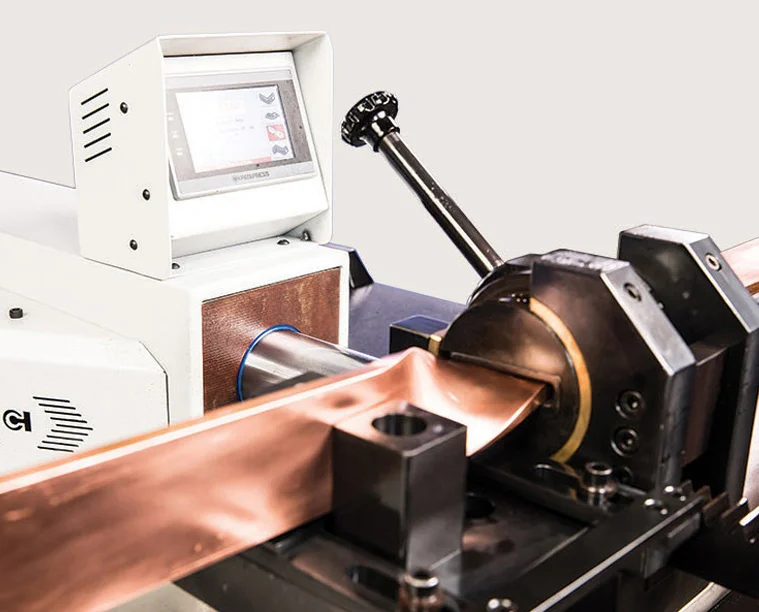

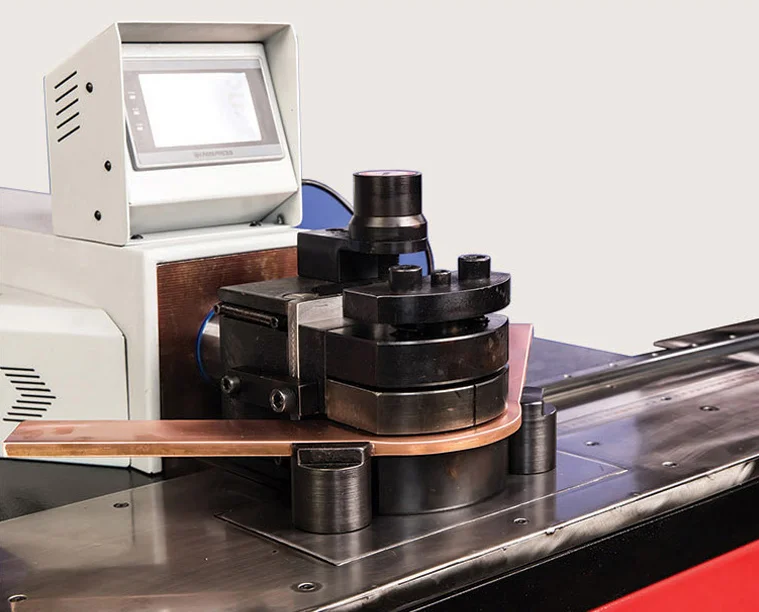

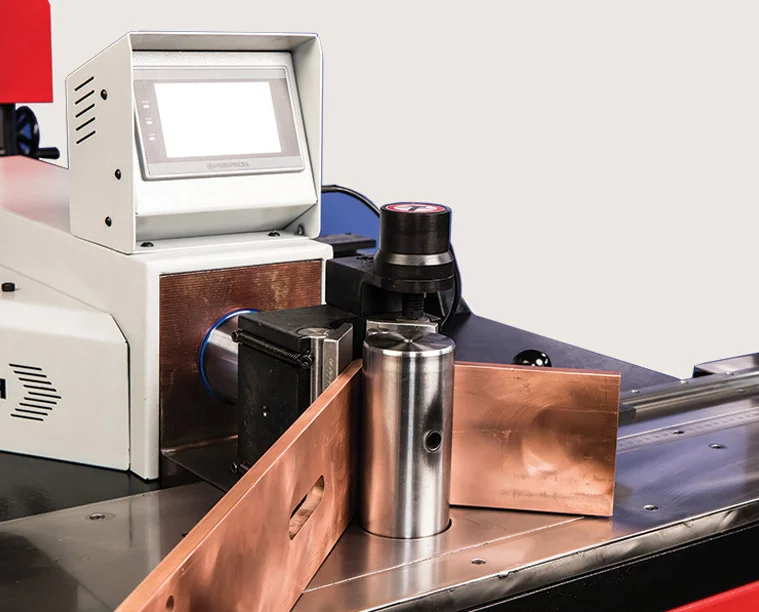

Estación de doblado

Ofrece 250 kN de fuerza de doblado para barras de hasta 160 × 15 mm y funciona al mismo tiempo que las otras dos estaciones.

5

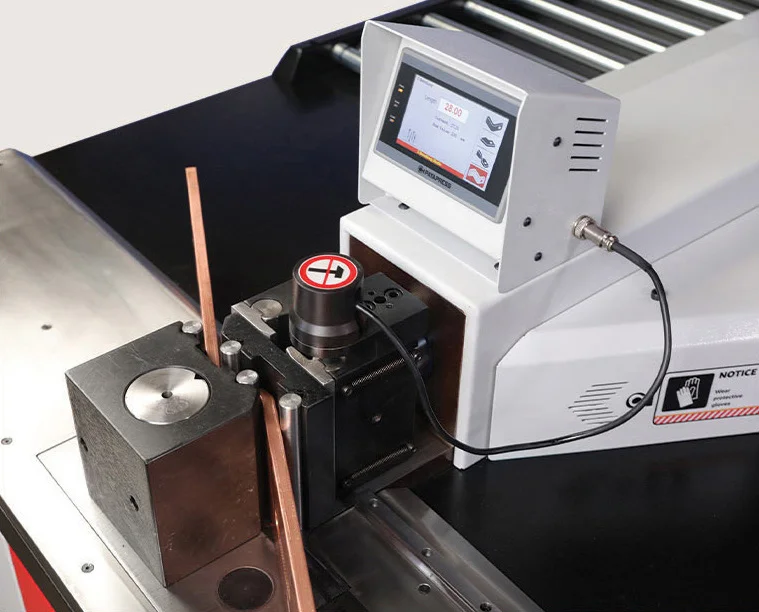

Control de doblado

Pantalla HMI Siemens de 4,3 pulgadas. Ajusta el ángulo en la pantalla y dobla.

6

Pedal de accionamiento

Activa cada ciclo con el pie y mantén ambas manos sobre la barra, sin tener que alcanzar los botones durante el trabajo.

Corte de barras

Sin marcado manual

Punzonado de barras

Portatroqueles de 6 estaciones

Doblado perfecto

Compensación de la recuperación elástica

CE

Seguridad certificada

INDUSTRY 4.0

Producción conectada

Por qué PAYAPRESS

No vendemos máquinas. Eliminamos riesgos.

Garantía, servicio técnico, entrega y personalización: toda máquina HBC-A160 llega con todo incluido.
Garantía de máquinas de barras de cobre

01

12 MESES DE GARANTÍA

Un año, sin preguntas

Cada máquina HBC-A160 sale de fábrica con 12 meses de garantía del fabricante, que cubre piezas y mano de obra.

Soporte de 10 anos

02

10 AÑOS

Servicio posventa con MATE

Una década de repuestos, diagnóstico remoto y soporte de ingeniería, con el utillaje suministrado en todo el mundo a través de MATE Precision Technologies.

Industry 4

03

INDUSTRIA 4.0

La máquina lleva la cuenta

La máquina guarda su propio registro: producción, número de ciclos e historial de trabajos, sin que nadie tenga que anotar nada.


CE uygunluk işareti

04

CE

Conformidad europea

Diseñada y probada según las normas de seguridad europeas, con documentación CE completa para importación, seguros y auditorías.

ENTREGA SEGURA Y RÁPIDA

05

ENTREGA SEGURA Y RÁPIDA

Llega tal como salió

Envío protegido hasta donde esté tu taller.

representacion internacional y nacional de maquinas de barras

06

Representación local

Compra en tu propio idioma

Nuestros representantes gestionan localmente el presupuesto, el pedido y el papeleo: tratas con alguien de tu mercado, en tu idioma, y no con un formulario en una web.

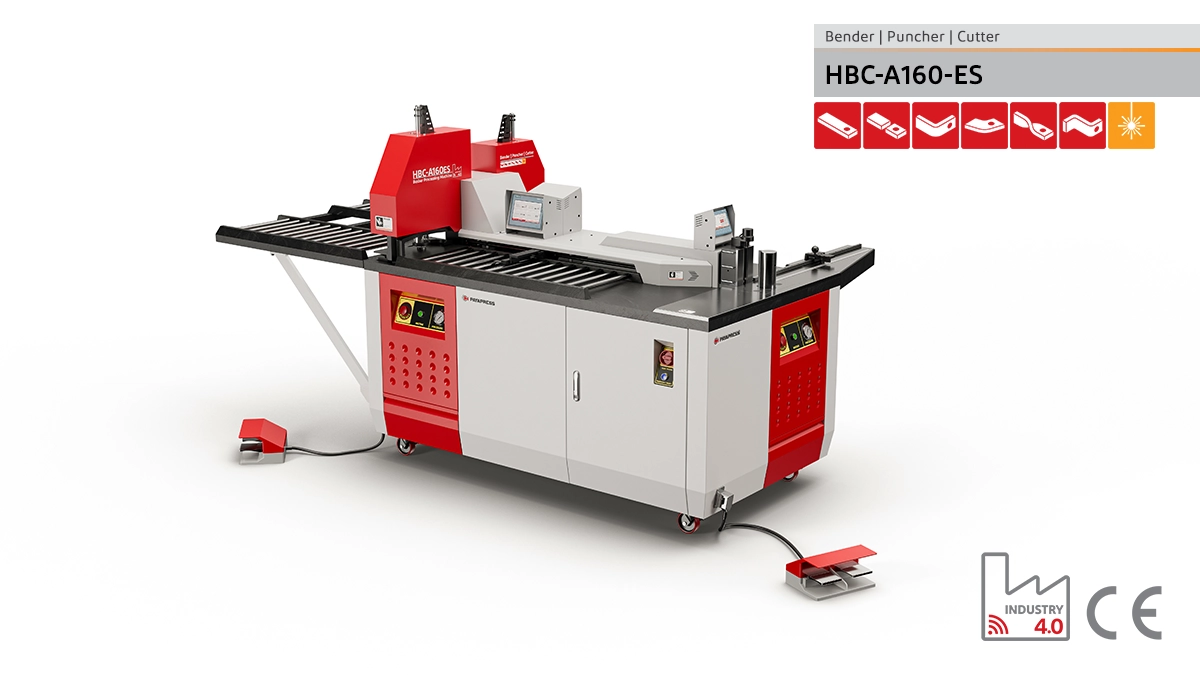

Máquina HBC-A160

Especificaciones técnicas de la Máquina HBC-A160

Procesos y capacidad
Funciones Corte · Punzonado · Doblado
Modo de funcionamiento Tres estaciones con funcionamiento simultáneo
Sección máxima de la barra colectora (ancho × espesor) 160 × 15 mm
Rango de anchura 15 – 160 mm
Rango de espesor 3 – 15 mm
Dimensiones máximas de la pieza (largo × ancho × espesor) 4000 × 160 × 15 mm
Fuerza de doblado 250 kN
Fuerza de corte 180 kN
Fuerza de punzonado 180 kN
Utillaje y precisión
Rango de diámetros de punzonado Ø4,5 – 20 mm
Diámetro máximo de punzonado por carrera Ø20 mm
Matrices 7 de punzonado · 1 de corte
Precisión de la distancia entre agujeros ±0,1 mm

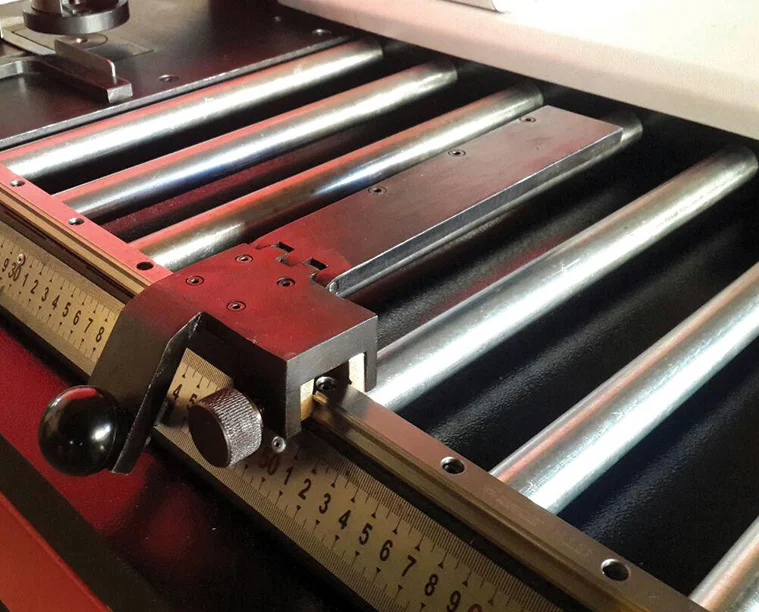

Tope longitudinal ES: programable · EH: manual
Eje X (ES) Recorrido máximo: 1000 mm · Velocidad máxima de posicionamiento: 2 m/min
Recorrido útil máximo del eje Y (punzonadora) 155 mm
Carrera del cilindro (cortadora · punzonadora · dobladora) 75 · 45 · 108 mm
Velocidad de carrera (cortadora · punzonadora · dobladora) 0,76 · 0,76 · 0,53 m/min
Sistema de control PLC Siemens · Pantalla HMI de 7 pulgadas para corte y punzonado (ES) · Pantalla HMI de 4,3 pulgadas para doblado · Industria 4.0
Potencia y datos de la máquina
Grupos hidráulicos 3 grupos de 2,2 kW
Presión hidráulica máxima 230 bar
Potencia total de los motores 7 kW
Tensión nominal 380 V CA · 50 Hz
Aceite hidráulico ISO VG 68 · 70 litros
Válvulas hidráulicas Duplomatic (Italia)
Peso de la máquina principal 900 kg
Dimensiones de la máquina (largo × ancho × alto) 3110 × 1100 × 1740 mm
Montaje Sobre ruedas

FAQ

LO QUE MÁS NOS PREGUNTAN SOBRE LA MÁQUINA HBC-A160

¿En qué se diferencia la HBC-A160 de la HBC-A120?

La distribución de las estaciones es la misma, pero la capacidad es mayor. La HBC-A160 admite barras de hasta 160 × 15 mm, frente a los 120 × 12 mm de la HBC-A120, y ofrece 250 kN de fuerza de doblado y 180 kN para corte y punzonado. También incorpora grupos hidráulicos más potentes: tres unidades de 2,2 kW y una presión de 230 bar. El peso (900 kg) y el espacio que ocupa se mantienen.

Admite barras de hasta 160 mm de ancho, 15 mm de espesor y 4 m de longitud. La anchura mínima es de 15 mm y el espesor mínimo, de 3 mm.

Permite realizar agujeros redondos de Ø4,5 a 20 mm, con un diámetro máximo de Ø20 mm por carrera. Los agujeros ovalados y rectangulares requieren matrices opcionales.

Funciona con una alimentación de 380 V CA y 50 Hz, con una potencia total de los motores de 7 kW. Sus dimensiones son 3110 × 1100 × 1740 mm y pesa 900 kg. Su estructura con ruedas permite desplazarla por el taller.
