Cambio rápido de herramienta
Cambio de herramienta fácil para obtener resultados más rápido.
Botón de encendido
Se utiliza para encender/apagar la máquina.
Grupo hidráulico
Para generar energía al dispositivo.
Pedal de pie
Se utiliza para mover el brazo hidráulico hacia adelante y hacia atrás y para operar en modo automático.
OBTENER PRESUPUESTO GRATUITO
"*" señala los campos obligatorios
Modelo: HBC-BE120 ES
Máquina para doblar barras colectoras de cobre
Máquina para doblar barras colectoras eléctricas
Máquina para doblar barras colectoras

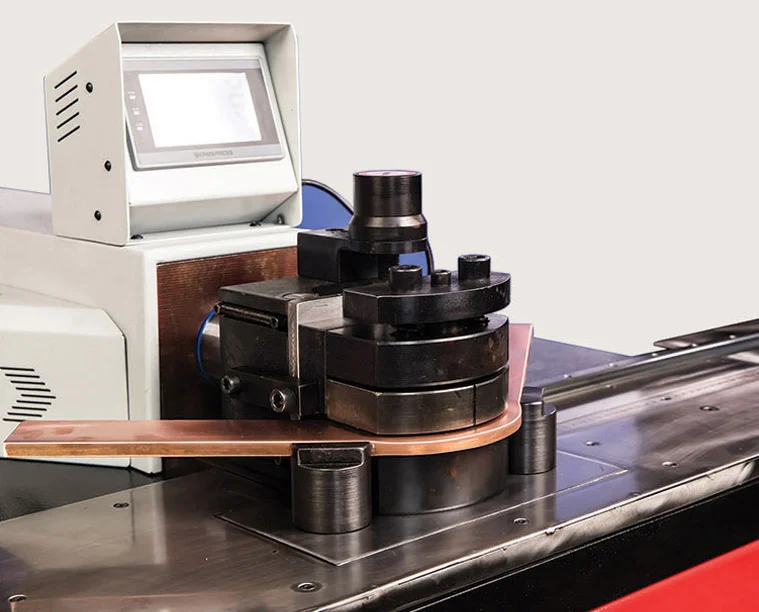

El propósito de este dispositivo es doblar cobre y aluminio, lo que facilita el trabajo para todos sus usuarios. Este dispositivo es capaz de doblar barras colectoras de cobre y aluminio hasta 120 × 12 mm. El controlador del doblador está equipado con un sistema hidráulico de doble acción y un sistema de compensación de retroceso, un indicador digital de doblado, un encoder de alta precisión y placas rotatorias que permiten a los usuarios obtener resultados de doblado perfectos sin fracturas en el producto final. Esta máquina del procesamiento de pletina es muy adecuada para los fabricantes de interruptores y paneles de control, ya que les permite realizar su trabajo de la manera más rápida posible. La alta precisión y la alta velocidad son los elementos más destacados de este dispositivo.
Una de las formas de doblado más populares en esta industria es el «molde en forma de Z», cuyo propósito es crear dobleces muy cercanos, y en este dispositivo solo en un solo golpe. Este molde puede diseñarse en diferentes tamaños según el pedido del cliente.

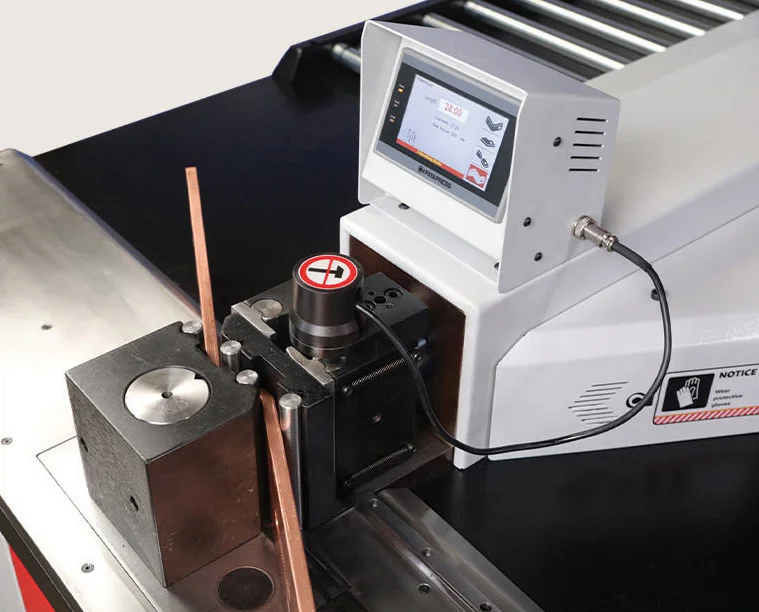

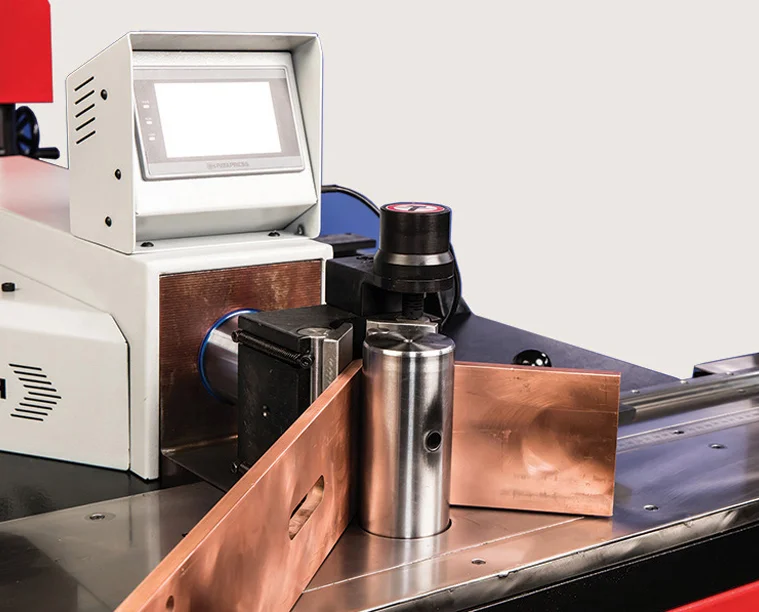

Con el «molde para doblar en el borde», puedes doblar las barras colectoras desde el borde, ¡como lo indica su nombre! El límite de tamaño de la barra colectora para este molde es de 40 × 10 mm hasta 90 grados y 50 × 10 mm hasta 45 grados.

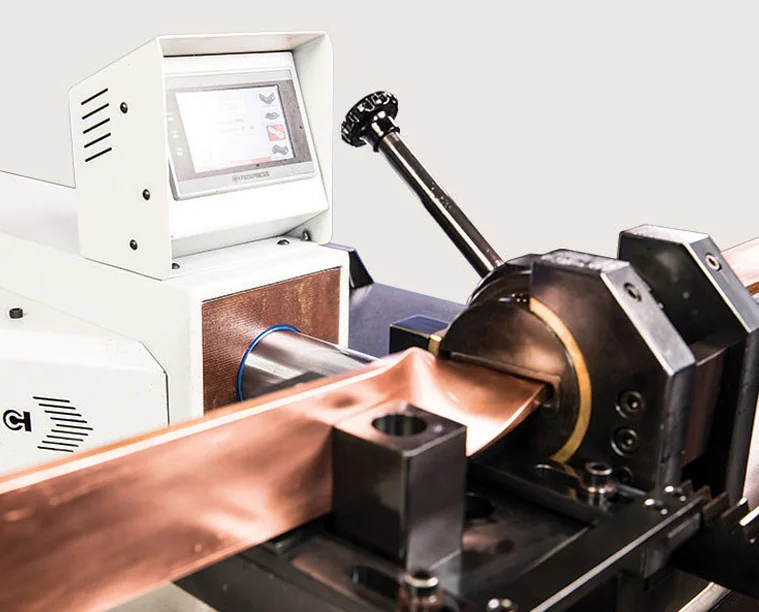

Otro molde es el «molde para doblar en torsión», que sirve para torcer las barras colectoras con fines especiales, y el límite de tamaño de la barra colectora para este molde es de 60 × 10 mm hasta 90 grados. Todos los moldes de doblado mencionados anteriormente son opcionales y pueden fabricarse para los clientes bajo pedido.
INTRODUCCIÓN
INFORMACIÓN TÉCNICA
Características de la máquina para doblar barras colectoras
Un sistema de medición rotatorio con 3600 pulsos por vuelta en forma de par está conectado directamente a las placas rotativas móviles del doblador. Dado que estas placas están unidas a la parte posterior de la barra colectora y giran con ella durante la operación de doblado, la cantidad de rotación se transferirá directamente al encoder (5 pulsos por grado). Luego, el sistema de control de doblado calcula el grado del doblado en línea y finaliza el proceso una vez alcanzado el ángulo de doblado deseado.
El PLC y los motores utilizados en esta máquina son de la marca “Siemens”, lo que hace que este dispositivo sea más eficiente y bien fundado. Se pueden usar dos sistemas de medición para este dispositivo, uno de los cuales es un sistema de medición manual con ajuste de alta precisión que ya está instalado en el dispositivo. El segundo es un sistema de medición programable, que es opcional, y al usarlo, el operador podrá calcular la longitud de la carrera y usar el número obtenido para operar el mismo doblez en varias barras colectoras de cobre. Con la ayuda del «panel de doblado», puedes ingresar fácilmente el ángulo deseado y, después de guardar y calibrar tu ángulo deseado y fijar la barra colectora en el lugar correcto, puedes comenzar la operación presionando el pedal. Para determinar la distancia del doblez al borde de la barra colectora, puedes usar la regla instalada o la guía de posicionamiento a lo largo de la barra fija.
Proceso y capacidad
Potencia e hidráulica
Máquina y dimensiones
Nuestros Socios
Presencia global, envíos internacionales
LO QUE MÁS NOS PREGUNTAN
FAQ
Preguntas frecuentes
¿Cuál es la presión de servicio de esta máquina?
250 bar para la HBC-BE120.
¿Cuál es la potencia de esta máquina?
1 × 1,5 kW.
¿Cuántas matrices hay disponibles para esta máquina?
4 matrices en opción, y también se pueden fabricar matrices especiales bajo demanda.
¿Qué matrices de curvado opcionales están disponibles para la HBC-BE120 ES?
- Matriz en Z (escalonada): dos pliegues consecutivos en una sola carrera, con dimensiones a medida si es necesario.
- Matriz de curvado de canto: para plegar la pletina por su canto, hasta 40 × 10 mm a 90° o 50 × 10 mm a 45°.
- Matriz de torsión: para torcer la pletina cuando el montaje lo requiere, hasta 60 × 10 mm a 90°.
- Matriz de curvado de extremo: para los pliegues en el extremo de la pletina.
