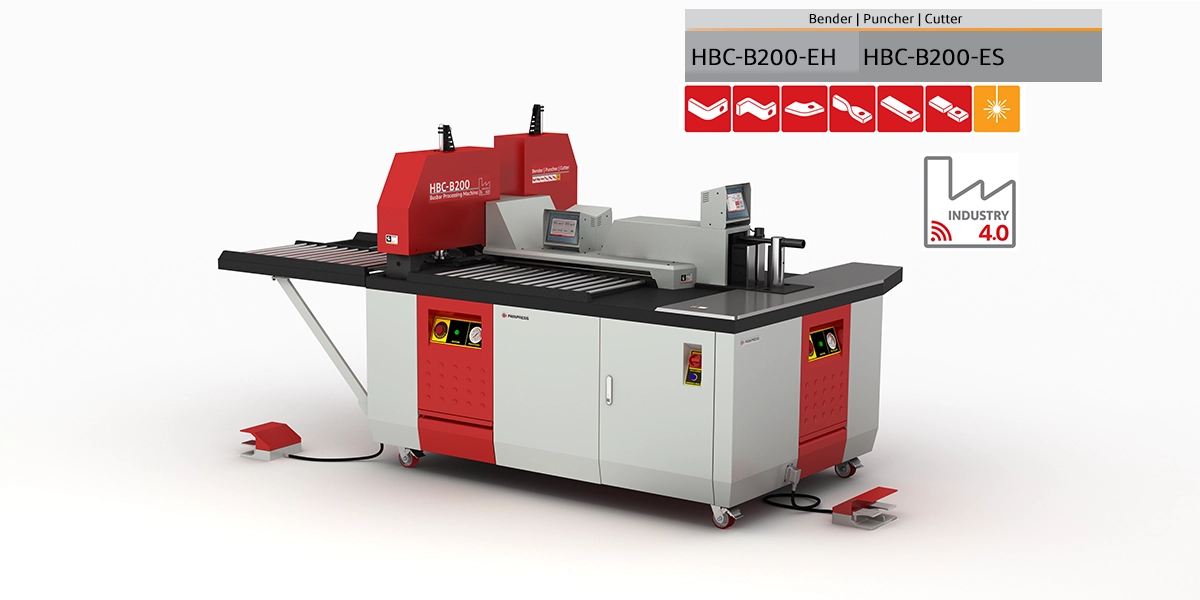

Máquina HBC-B200

¿Por qué elegir la máquina HBC-B200?

Una barra grande ya cuesta manejarla una vez; tres veces, mucho más. La HBC-B200 mantiene cada trabajo pesado en el mismo sitio, y estas son las razones de más peso:

• Secciones grandes en un solo bastidor. Las barras de hasta 200 × 20 mm se cortan, punzonan y doblan sin recurrir a una línea más pesada.
• 300 kN en cada estación. La dobladora, la cizalla y la punzonadora entregan la misma fuerza, con una presión hidráulica de hasta 200 bar.
• Un grupo hidráulico, un operario. Un único grupo acciona las tres estaciones, y una sola persona lleva cada trabajo de la barra en bruto a la pieza acabada.
• Agujeros donde marca el plano. La distancia entre agujeros se controla con una precisión de ±0,1 mm.
• Espacio para agujeros grandes. Los agujeros redondos van de Ø4,5 hasta Ø27 mm.
• Componentes de primeras marcas. PLC y pantalla HMI Siemens, válvulas Duplomatic (Italia), contactores Schneider y sensores Autonics.
• Preparada para la fábrica conectada. La máquina es compatible con Industria 4.0.

Versiones de la máquina HBC-B200: ES o EH

Ambas versiones tienen las mismas estaciones y la misma capacidad de 200 × 20 mm. Lo único que cambia es cómo se posiciona la barra antes de punzonar y cortar.

• HBC-B200-ES: tope longitudinal programable. Tecleas las posiciones en la pantalla de 7 pulgadas y el tope se mueve solo hasta cada una. Ideal para piezas en serie.
• HBC-B200-EH: tope longitudinal manual, que ajusta el propio operario. Ideal para trabajos variados y encargos únicos.

Formas que dobla la máquina HBC-B200

En un cuadro, las barras rara vez siguen un camino recto: se cruzan con otras, giran en las esquinas o se tuercen para encontrar su borne. Estas son las formas que se consiguen en la estación de doblado de la HBC-B200:

• Doblado plano: un ángulo en L programado desde la pantalla de la dobladora.
• Doblado en Z: un escalón de dos dobleces cercanos, hecho en una sola carrera, para cruzar una barra sobre otra.
• Doblado de canto: la barra se dobla por su lado estrecho y tuerce el rumbo sin levantarse del plano.
• Doblado por torsión: un giro de la barra sobre su eje para enfrentarla a un borne con otra orientación.
• Doblado final: una pata corta formada justo en la punta de la barra.

Solo el doblado plano es estándar. Las demás formas necesitan matrices opcionales hechas por encargo, y el catálogo las recoge todas.

Piezas que fabrica la máquina HBC-B200

La barra llega recta y sale convertida en una pieza lista para instalar:

• Barras principales y de reparto para aparamenta de baja y media tensión
• Barras de unión entre interruptores automáticos, contactores y bornes
• Conexiones de transformadores y generadores
• Barras de tierra y de neutro
• Juegos de barras para canalizaciones eléctricas prefabricadas y unidades de distribución de energía

Admite agujeros redondos de Ø4,5 a 27 mm. Los ovalados y rectangulares requieren matrices opcionales.

Sectores que trabajan con la máquina HBC-B200

Donde la energía viaja por barras de cobre o aluminio, hay que cortarlas, punzonarlas y doblarlas. Por eso la HBC-B200 aparece en talleres de cuadros y aparamenta, plantas de transformadores y de canalizaciones de barras, centrales y subestaciones, instalaciones de renovables y almacenamiento en baterías, y en las redes eléctricas de centros de datos y plantas industriales.

¿Es la máquina HBC-B200 adecuada para tu taller?

La HBC-B200 compensa cuando trabajar barras colectoras es tarea de cada día y no un encargo esporádico. Si tus barras llegan a 200 × 20 mm, si un mismo operario lleva cada trabajo de principio a fin y prefieres no pasear barras pesadas entre tres máquinas, lo más probable es que encaje en tu taller.

Reúne el corte, el punzonado y el doblado en un bastidor, mueve las tres estaciones con un único grupo hidráulico y, en la versión ES, el tope va a cada posición de punzonado y corte desde un programa guardado.

Al ir sobre ruedas, se desplaza hasta donde esté el trabajo. Reserva una superficie de 3360 × 1480 mm y una altura libre de 1870 mm.

¿Te gustaría ver cómo procesaría la HBC-B200 tus propias piezas? Descarga el catálogo gratuito o pon a un ingeniero de PAYAPRESS a trabajar en tu caso. Las dos cosas empiezan en el formulario de esta página.
