Volante de ajuste del eje de la pletina
Permite subir o bajar el eje para cambiar el cabezal.
PLC
Permite enviar instrucciones a la máquina y recibir información sobre su funcionamiento.
Cambio rápido de herramientas
El sistema de cambio rápido de matrices agiliza la preparación y facilita el manejo de la máquina.
Pedal de accionamiento
Permite desplazar el cilindro hidráulico hacia delante y hacia atrás, así como ejecutar la operación en modo automático.
OBTENER PRESUPUESTO GRATUITO
"*" señala los campos obligatorios

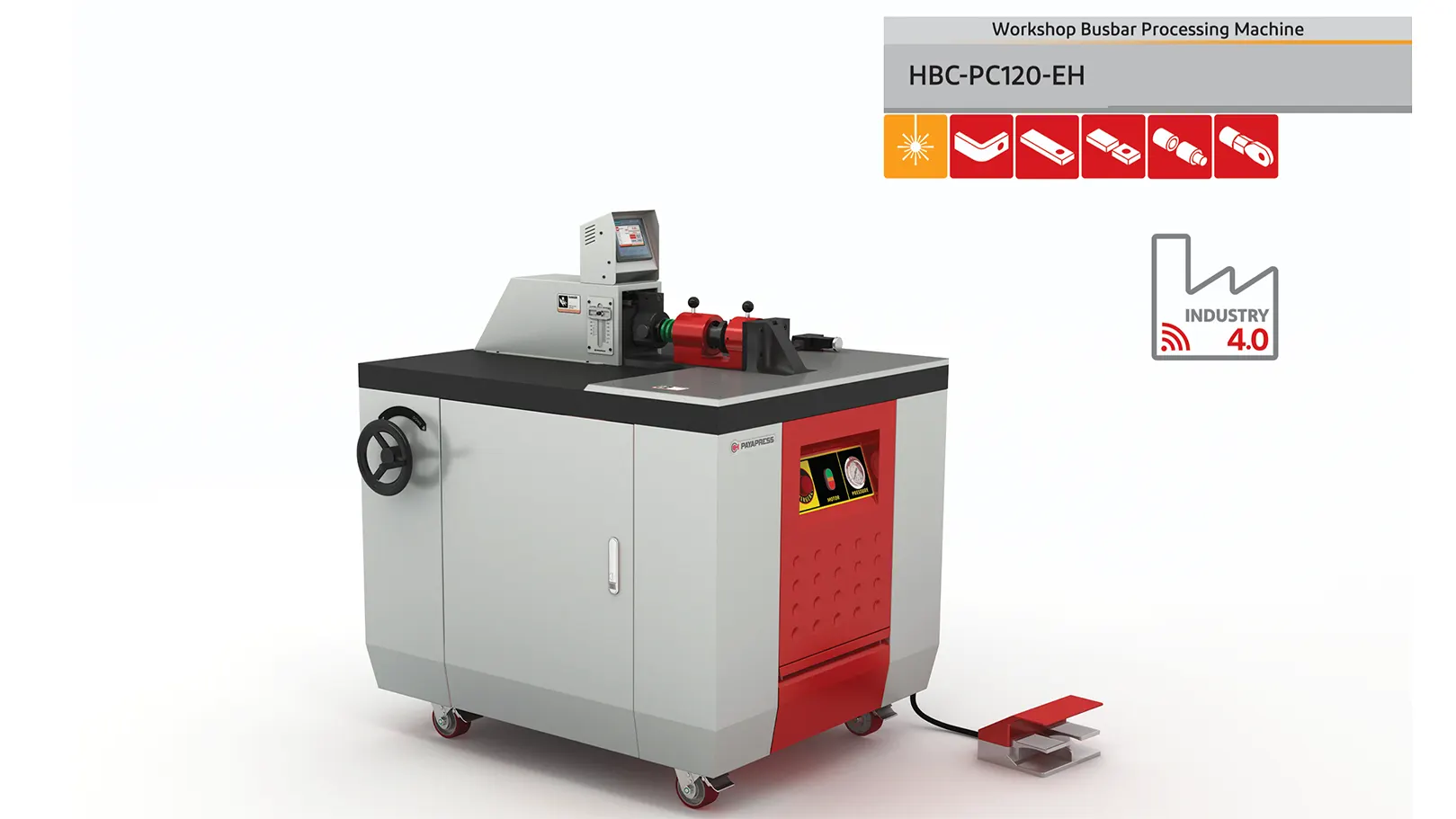

Modelo: HBC-PC120
Dobladora hidráulica de barras colectoras
Equipo móvil y autónomo
La portátil de taller es de los modelos que más salen de nuestra gama para el procesamiento embarrado. El motivo es sencillo: cabe donde otras no caben.
Punzonar, cortar y plegar pletina de cobre y aluminio. Las tres operaciones de siempre, en un solo equipo y a un precio que no obliga a replantear el presupuesto. Sobre el papel es una 3 en 1 para embarrados. En la práctica, es la opción lógica cuando el taller es pequeño y el volumen de trabajo no da para tres máquinas.
Piensa en ella como una HBC-A120 en versión reducida, con una diferencia de fondo: monta un solo grupo hidráulico. Eso tiene una consecuencia práctica. Al haber una única unidad, las operaciones no se ejecutan a la vez. Para pasar de una a otra hay que cambiar el cabezal.
Un ejemplo. Cortas una pletina y ahora toca punzonarla: cambio de cabezal completo. El sistema está pensado justo para eso, así que la sustitución se resuelve rápido.
Hay algo más que suele pasar desapercibido: la máquina también corta y engasta cable. Engaste hasta 300 mm². Corte hasta 240 mm². En pletina, el máximo de corte y plegado es de 120 × 12 mm. En la estación de punzonado, las matrices redondas estándar van de M6 a M18. Las rectangulares y ovaladas se suministran como opción.
Conozca este producto
INFORMACIÓN TÉCNICA
Especificaciones técnicas de la plegadora hidráulica PAYAPRESS
Cobre, aluminio y cable. Los tres, en la misma máquina y ocupando poco sitio.
- Presión de trabajo: 150 bar
- Potencia: 1 × 1,5 kW
- Alimentación: 220 V – monofásica / 50 Hz
Aprovecha las ventajas del sistema hidráulico de doble efecto
Un sistema hidráulico mueve el pistón de un cilindro empujando aceite. Ese movimiento es el que pliega, corta o punzona la pletina.
Los cilindros son de dos tipos: simple efecto y doble efecto. Todos nuestros equipos montan el segundo, así que vamos con él.
¿Qué es un cilindro de doble efecto?
Tiene dos conductos hidráulicos y trabaja con presión en ambos sentidos.
Dicho de otro modo: el aceite empuja el pistón a la ida y también a la vuelta. Nada de retorno por muelle ni por gravedad, como ocurre en los de simple efecto. La misma unidad gobierna el avance y el retroceso, y de ahí vienen la precisión y el control del movimiento en todo el recorrido.
Proceso y capacidad
Crimpado/Corte de cables (opcional)
Tamaño de crimpado/corte: hasta 240 mm2
Control y medición
Encoder de alta precisión
Potencia e hidráulica
Dimensiones
LO QUE MÁS NOS PREGUNTAN
FAQ
Preguntas frecuentes
¿Qué operaciones puede realizar la máquina portátil HBC-PC120?
La HBC-PC120 es una máquina 3 en 1: corte, punzonado y curvado de pletinas de cobre y aluminio, todo en un formato portátil. Y si le añade las cabezas opcionales, también crimpa y corta cables. En definitiva, encaja perfectamente en un taller pequeño o en un cuadrista que prefiere una sola máquina en lugar de tres.
¿Cuál es la capacidad máxima de procesado de la HBC-PC120?
Curva y corta pletinas de hasta 120 × 12 mm, y en punzonado acepta matrices circulares estándar de M6 a M18 — las versiones rectangulares y ovaladas también están disponibles en opción si las necesita. Para la mayoría de los trabajos de taller, esta capacidad cubre de sobra.
¿La HBC-PC120 es adecuada para talleres pequeños?
Totalmente, y de hecho esa es su razón de ser. Con una superficie de trabajo de 100 × 120 × 101 cm y un solo grupo hidráulico, ocupa mucho menos espacio que una máquina multiestación convencional, sin renunciar a las tres funciones principales: corte, punzonado y curvado.
¿La HBC-PC120 puede cortar y crimpar cables?
Sí, siempre que le añada las cabezas opcionales previstas para ello. Una vez equipada, corta cables de hasta 240 mm² y crimpa hasta 300 mm², lo que permite cubrir tanto el trabajo con pletinas como la preparación de cables sin cambiar de máquina.
¿Qué sistema hidráulico y qué alimentación utiliza la HBC-PC120?
Funciona con un sistema hidráulico de doble efecto y un solo grupo de potencia, a 200 bar de presión de servicio. Utiliza aceite H68, con un depósito de 30 litros. En cuanto a la alimentación eléctrica, necesita 220 V monofásico, 50 Hz, con una potencia de 1,5 kW.
