Model: HBC-B120 ES/EH
Máquina de fabricación de barras de cobre HBC-B120
Cortar, punzonar y doblar pletinas de cobre
La HBC-B120 es una solución adecuada para talleres y fabricantes que buscan una máquina para procesar pletinas de cobre y aluminio con una inversión más contenida. Permite realizar las tres operaciones esenciales —punzonado, corte y plegado— en un único equipo.
La principal diferencia respecto a la HBC-A120 es que la HBC-B120 incorpora una sola unidad hidráulica. Por este motivo, el operario puede utilizar únicamente una estación cada vez. Esta configuración resulta especialmente práctica cuando no es necesario trabajar simultáneamente en las estaciones de corte, punzonado y plegado.
Para proyectos que requieran una mayor capacidad de plegado o una solución dedicada, puede consultar nuestra gama de máquinas plegadoras de pletinas.
Conozca este producto
INFORMACIÓN TÉCNICA
Características de la máquina HBC-B120
La estación de plegado incorpora una regla digital longitudinal, también denominada encoder lineal, que mide el desplazamiento del pistón durante cada operación. Al registrar y repetir el mismo recorrido, la máquina permite producir plegados con una geometría uniforme y mantener resultados consistentes en trabajos repetitivos.
La HBC-B120 también cuenta con un sistema de compensación del retorno elástico, que ayuda a corregir la recuperación natural del material después del plegado y permite obtener ángulos más precisos.

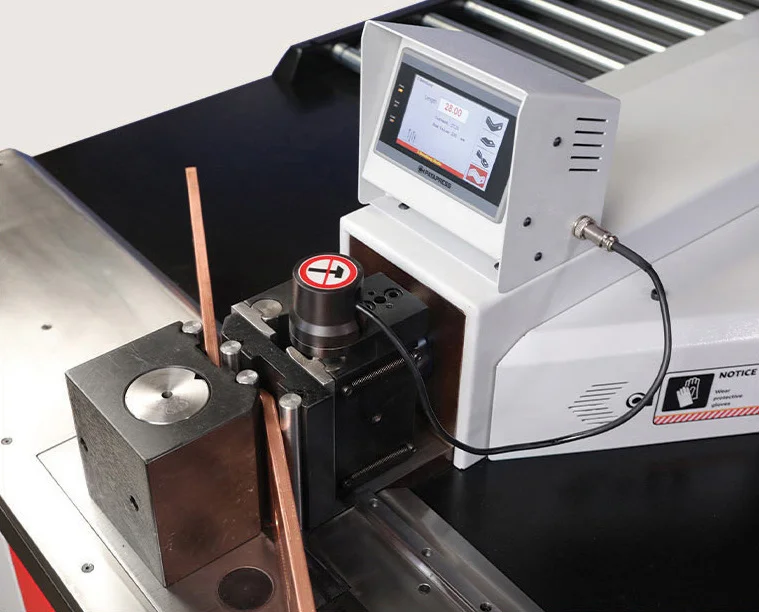

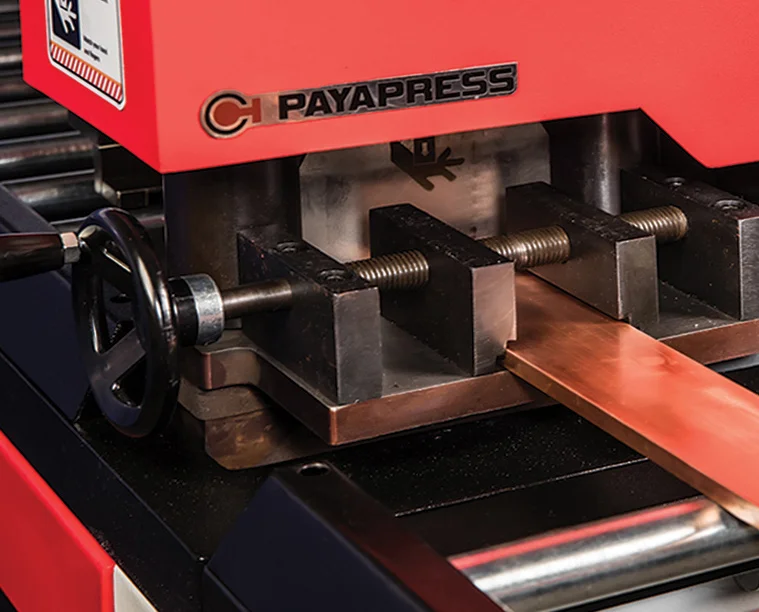

Por su parte, la estación de corte dispone de una guía de centrado que mantiene la pletina correctamente alineada durante la operación, facilitando cortes limpios y uniformes.
La máquina puede realizar las tres operaciones principales —punzonado, corte y plegado— en pletinas de cobre y aluminio de hasta 120 × 12 mm. Debido a que incorpora una sola unidad hidráulica, estas operaciones se realizan de manera consecutiva, una estación cada vez.
La estación de punzonado está equipada con un puntero láser que facilita la localización del centro de cada orificio. Como opción, la máquina puede incorporar un tope de longitud programable:
- En la estación de punzonado, permite programar las posiciones en los ejes X e Y.
- En la estación de corte, permite programar las posiciones en el eje Y.
Además, la HBC-B120 integra tecnología compatible con la Industria 4.0, que permite conectar la máquina a la red y consultar información sobre sus diferentes procesos en tiempo real.
Antes de continuar con el resto de sus prestaciones, puede visitar nuestra página de máquinas para el procesamiento de pletinas y conocer nuestras soluciones completas para la fabricación de embarrados.
Detalles técnicos

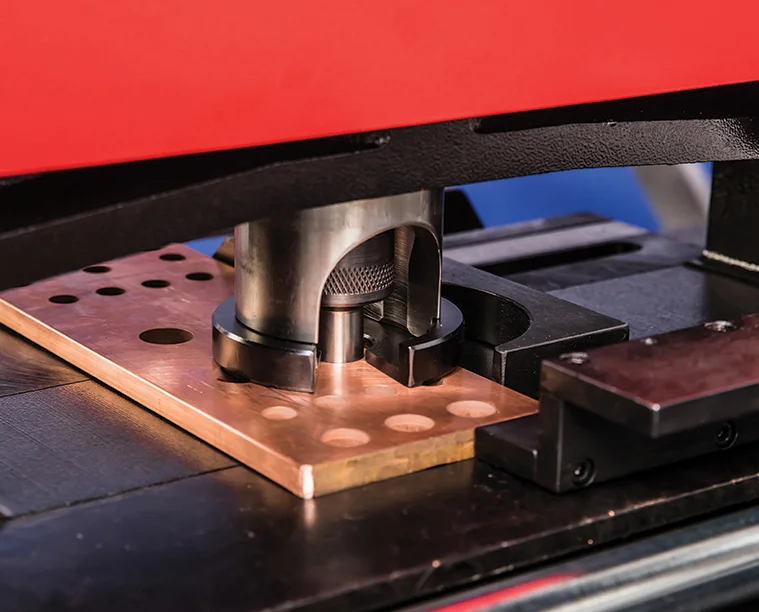

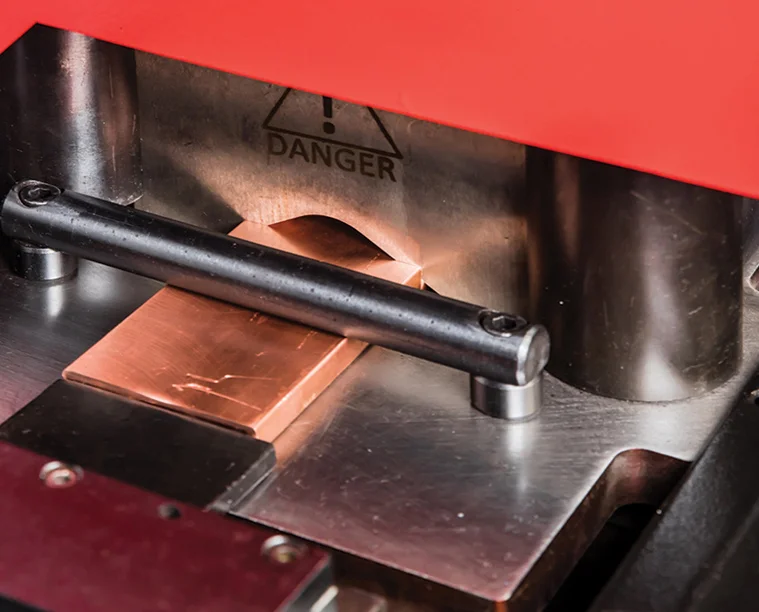

Estaciones de punzonado y corte

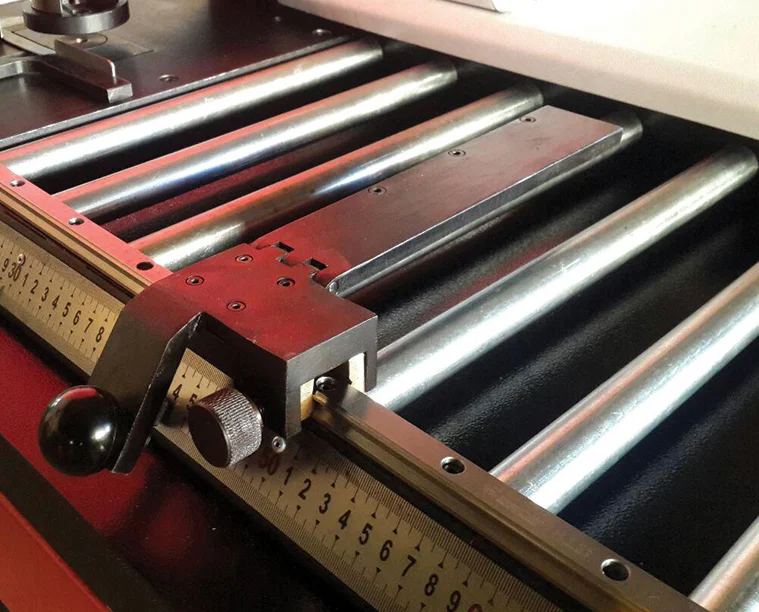

Las estaciones de punzonado y corte pueden equiparse opcionalmente con un tope de longitud programable.
En la estación de punzonado, este sistema permite guardar las posiciones necesarias para la fabricación de un cuadro eléctrico en los ejes X e Y. En la estación de corte, las medidas pueden programarse a lo largo del eje Y.
Con esta opción, ya no es necesario marcar manualmente líneas y puntos sobre las pletinas de cobre. Al reducir la intervención directa del operario, también disminuye el riesgo de errores de medición y posicionamiento.

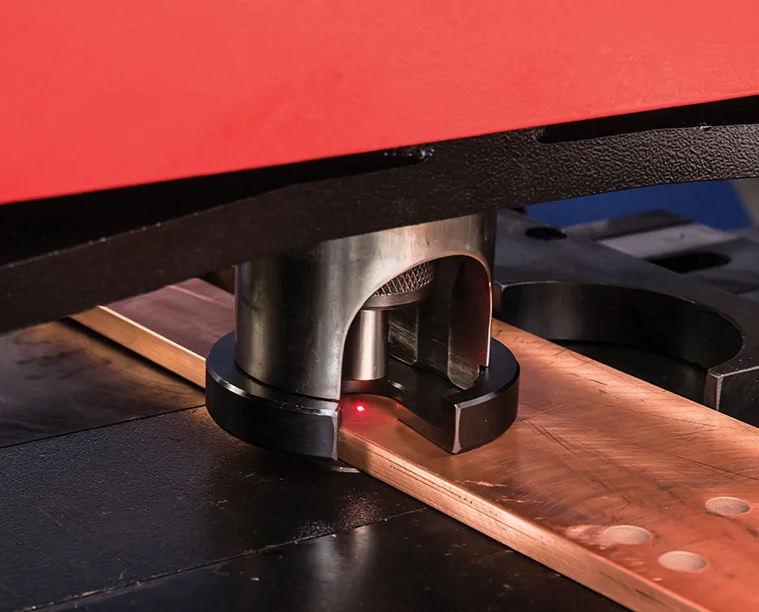

El puntero láser instalado en la estación de punzonado permite localizar rápidamente el centro del orificio, aumentando tanto la velocidad de trabajo como la precisión del proceso. Esta solución forma parte del diseño habitual de las máquinas para pletinas de PAYAPRESS y está orientada a facilitar el trabajo diario del operario.

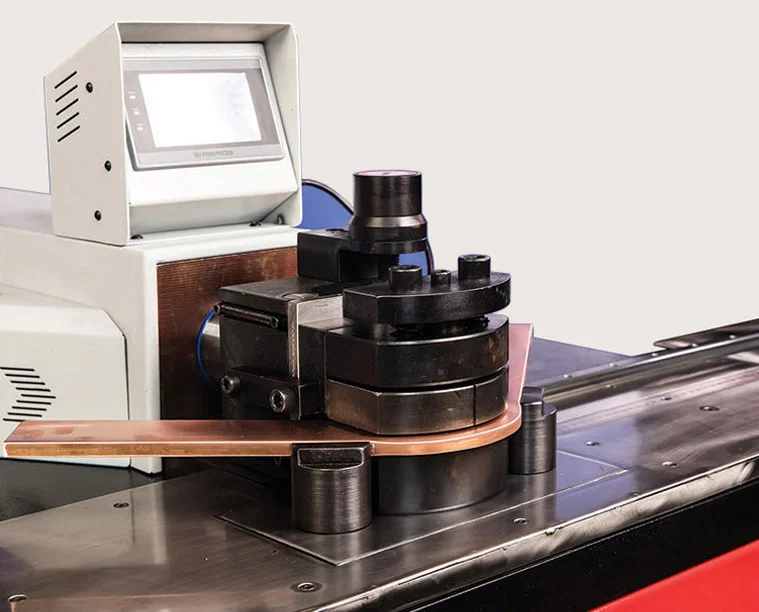

Sistema de plegado de pletinas
La estación de plegado incorpora dos sistemas de medición independientes, diseñados para ofrecer un alto nivel de precisión y repetibilidad cuando necesita producir varias piezas con el mismo ángulo y geometría.
- Sistema de medición rotativo
Un encoder rotativo con una resolución de 3600 pulsos por revolución está conectado directamente a las placas giratorias móviles de la estación de plegado.
Estas placas permanecen en contacto con la pletina y giran junto con ella durante el proceso. De este modo, el movimiento de rotación se transmite directamente al encoder, con una resolución aproximada de 5 pulsos por grado.
El controlador supervisa continuamente el ángulo de plegado y detiene el proceso cuando se alcanza el valor programado.
- Sistema de medición lineal
El sistema de medición lineal está formado por una banda magnética y un lector digital instalado en el extremo del vástago del pistón.
Este conjunto mide y controla el avance del pistón durante cada ciclo de plegado. El sistema proporciona una repetibilidad de posicionamiento de hasta 5 micras, lo que permite obtener numerosos plegados con medidas uniformes.
En lugar de introducir directamente el ángulo de plegado, el operario también puede programar en la pantalla la longitud de carrera del pistón. Esta función simplifica la configuración cuando ya se conocen los parámetros adecuados para una determinada pieza.

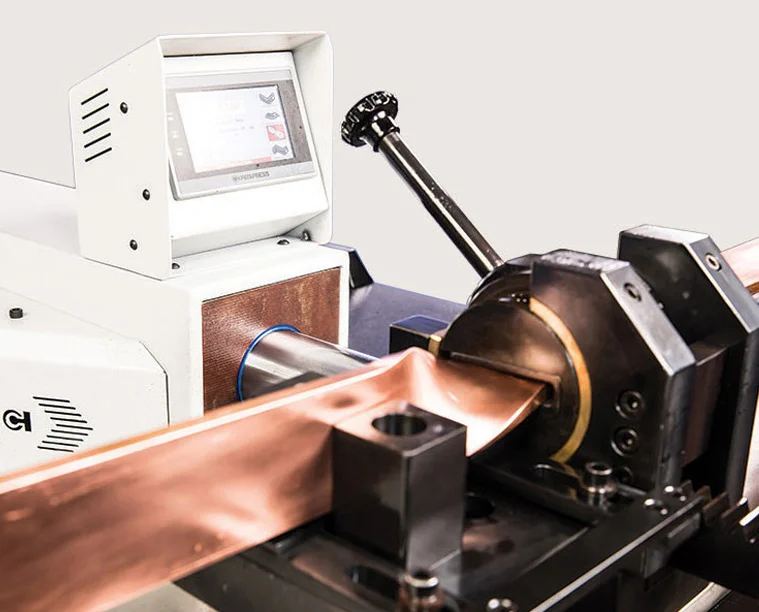

La placa con rodillos instalada en la mordaza móvil gira de forma dinámica junto con la pletina durante el plegado. Este diseño reduce el rozamiento y ayuda a evitar marcas, estiramientos o daños en la superficie inferior del material.

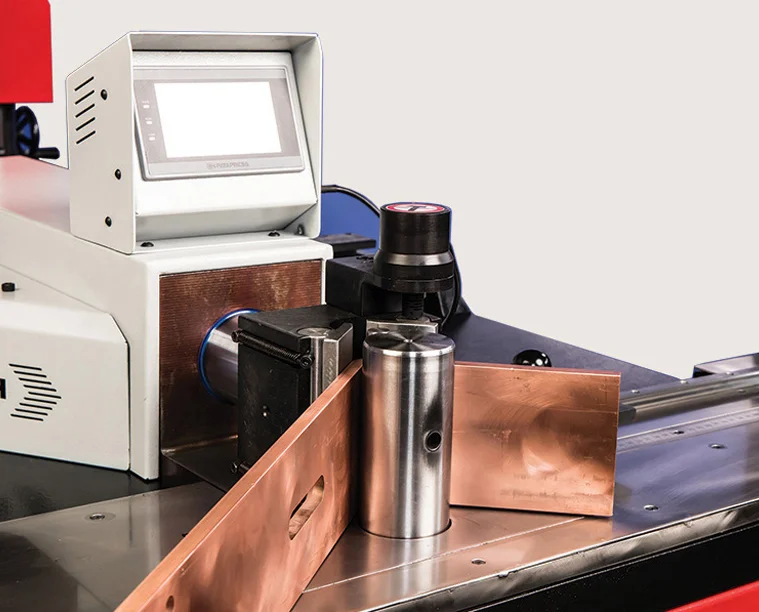

Además, en la mordaza fija pueden instalarse barras de plegado con diferentes radios. De este modo, es posible adaptar el radio interior del pliegue al espesor de la pletina y obtener una curvatura más precisa.
| HBC-B120-EH | HBC-B120-ES | MODEL |
|---|---|
| Corte, Punzonado y Doblado de Barras Colectoras Uno por Uno | Función |
| Hasta 120 x 12 mm | Capacidad de Doblado |
| Hasta 120 x 12 mm | Capacidad de Corte |
| Matrices Circulares: M6 hasta M18 Matrices Ovaladas y Rectangulares (Opcional) | Capacidad de Punzonado |
| Controlador Electrónico Encoder de Alta Precisión | Controlador de Doblado |
Molde de Escalón (Opcional) Molde de Doblado de Bordes (Opcional) Molde de Doblado por Torsión (Opcional) Molde de Doblado de Extremos (Opcional) | Moldes de Doblado |
| Laser Pointer | Buscador de Centro de Punzonadora |
| Puntero Láser | Medición de Longitud en Punzonadora y Cortadora |
| Tope de Longitud Manual (EH) Tope de Longitud Programable (ES) | Sistema Hidráulico |
| Tres Unidades de Potencia Separadas Sistema de Doble Acción | Presión de Funcionamiento |
| 1 x 1.5 Kw | Potencia Nominal |
| 380 voltios – 3/50 Hz | Voltaje |
| Aceite Hidráulico H68 – 70 Litros | Aceite |
| 200 x 110 x 100 (H) cm | Dimensiones Principales |
| 110 x 100 cm | Dimensiones de la Mesa de Rodillos |
LO QUE MÁS NOS PREGUNTAN
FAQ
Preguntas frecuentes
Can all of the stations work at the same time on this device?
No, on this device operators cannot work on each station at the same time because this device is equipped with only one power pack. And that is the main difference between this device and HBC-A120.
What kind of bending molds does it have?
The difference between these machines is their capacity of processing on busbars, HBC-B120 is able to get used to process busbars up to 120 × 12 mm while HBC-B160 maximum busbar size is 160 × 15 mm.
What kind of punching dies does it have?
Circle dies are from M6 up to M18, Oval and rectangular dies are optional and can be made by the customer’s order.
How much is the price?
For gaining more information about the price contact the sales department.
What is the bending accuracy of the device?
PAYAPRESS will provide you with bending machines that are equipped with a rotary encoder with a pulse
factor of 3600 pulses per revolution in couple that is directly connected to the movable rotating plates of
the bender.
