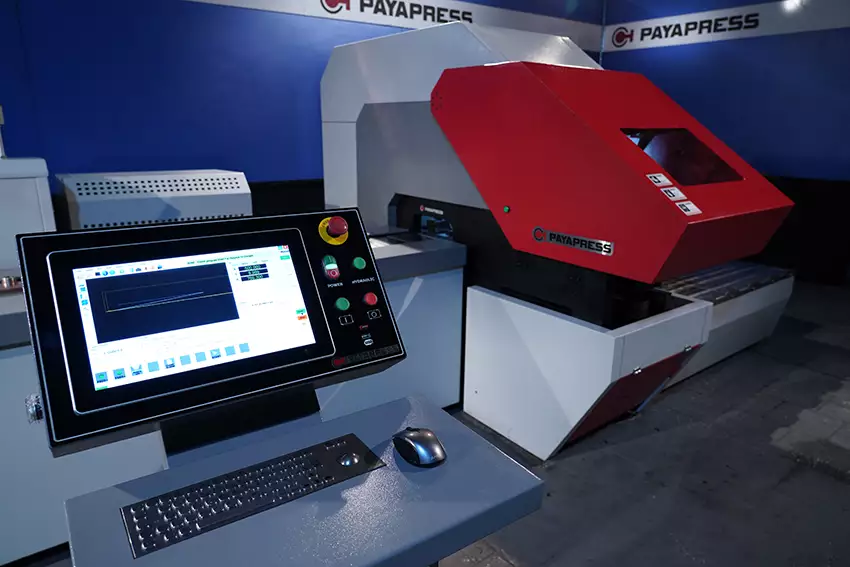

Consola de control
Para introducir instrucciones y dibujos en el dispositivo
Interruptor principal
Para cortar la alimentación principal en situaciones de peligro
Estación de Punzonado y Corte
Para cortar y punzonar barras colectoras de hasta 200×15 mm.
Botón de paro de emergencia
Para detener la máquina en caso de emergencia.
OBTENER PRESUPUESTO GRATUITO
"*" señala los campos obligatorios

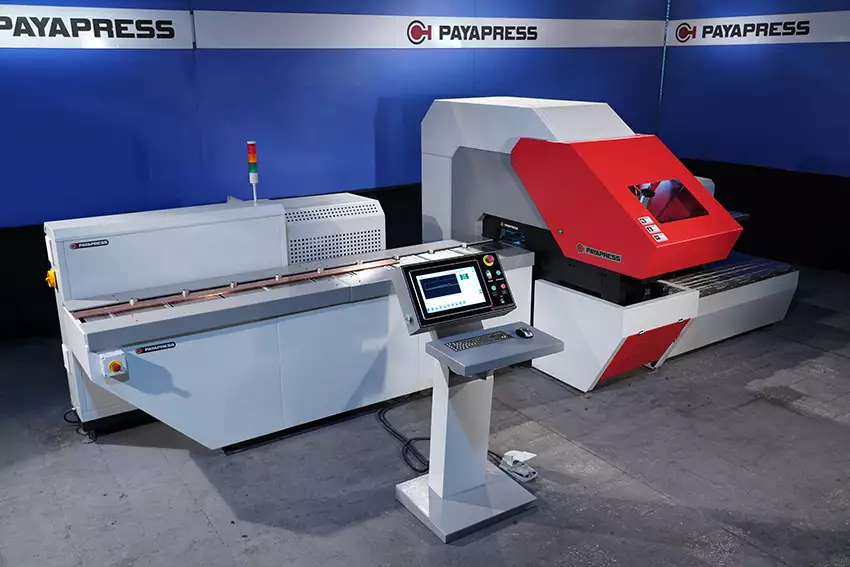

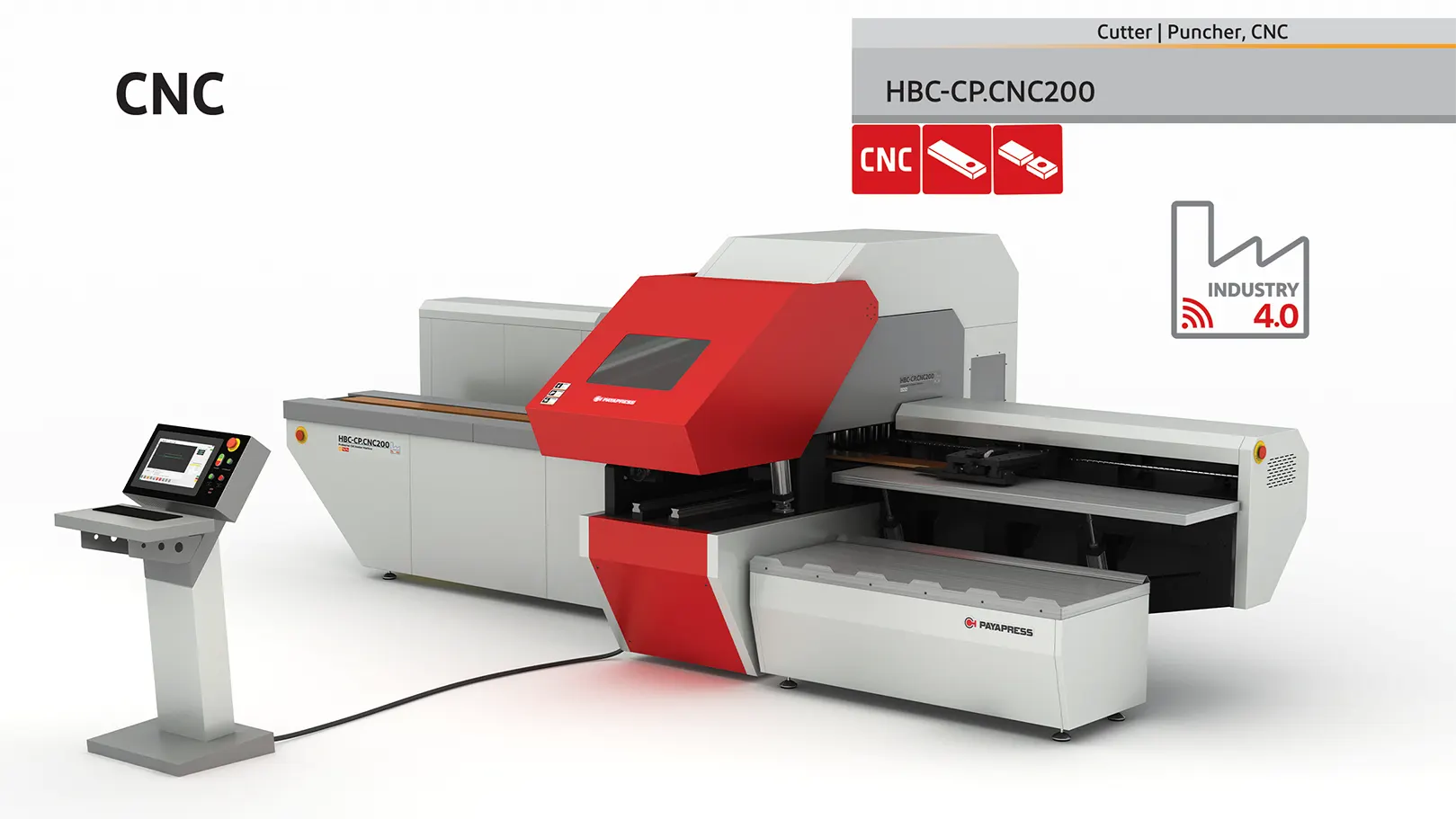

Modelo: HBC-CP.CNC200
Máquina CNC para pletinas y embarrados
Punzonado y corte CNC de pletinas de cobre
¿Qué es una máquina CNC para embarrados?
La máquina CNC para el procesamiento de embarrados de PAYAPRESS es una solución automatizada y fácil de manejar que permite cortar y punzonar pletinas con rapidez, precisión y resultados uniformes.
El modelo HBC-CP.CNC200 es una máquina de control numérico diseñada y programada para realizar el punzonado de precisión y el corte de pletinas de cobre. Todas las operaciones principales del proceso se ejecutan automáticamente, lo que reduce la intervención manual y mejora la repetibilidad de la producción.
¿Cómo funciona?
La pletina se introduce manualmente en la máquina, empujándola hacia la entrada y colocándola sobre los rodillos.

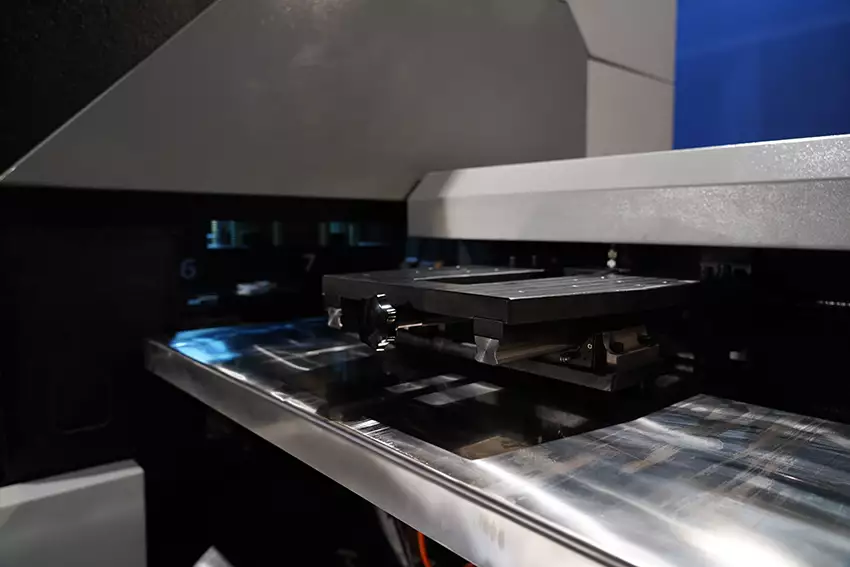

A continuación, el sistema de sujeción centra y posiciona automáticamente ambos lados de la pletina para garantizar una alineación correcta antes de iniciar el trabajo.

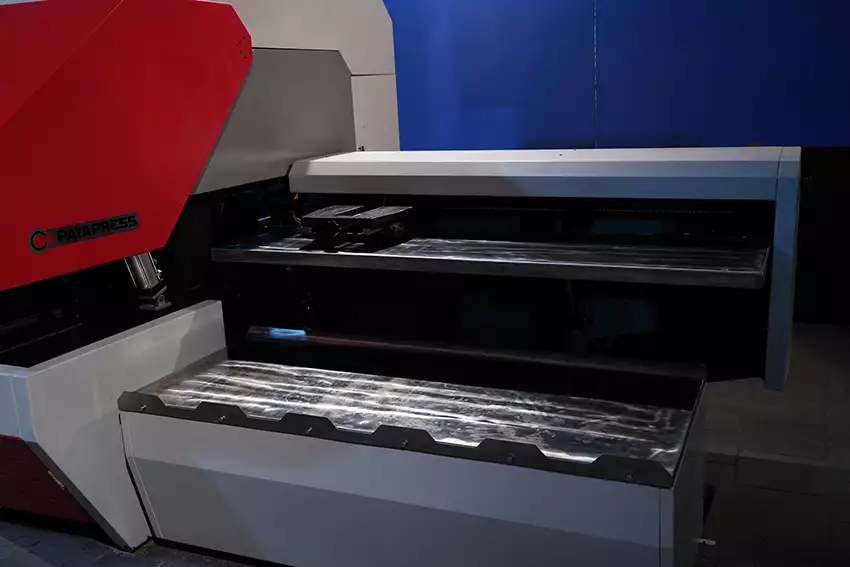

Una vez realizada la operación de punzonado, la máquina libera la pieza y la conduce automáticamente hacia la salida. Para procesar la siguiente pletina, el sistema de sujeción retrocede de acuerdo con el programa establecido y repite la secuencia sobre la nueva pieza.
El operario envía el programa desde el ordenador conectado a la máquina. Por este motivo, debe contar con conocimientos básicos sobre programación y manejo de sistemas CNC.
Los programas y trabajos preparados pueden guardarse en la memoria mediante códigos numéricos o alfanuméricos. Así, puedes recuperarlos y utilizarlos de nuevo en futuros proyectos sin necesidad de configurar cada operación desde cero.
Si además necesitas plegar las pletinas, puedes consultar nuestra gama de máquinas para el plegado de embarrados, equipadas con sistemas avanzados de medición y diferentes matrices para aplicaciones especiales.
Conozca este producto
INFORMACIÓN TÉCNICA
Características de la máquina CNC para embarrados
Nuestra máquina CNC para embarrados está diseñada para agilizar el punzonado y el corte de pletinas, combinando una alta velocidad de trabajo con una elevada precisión.
Principales características
- La máquina incorpora siete estaciones de herramientas y puede procesar pletinas de hasta 20 cm de longitud y 15 mm de espesor.
- El controlador CNC permite realizar con rapidez y precisión punzonados de diferentes diámetros.
- Su estructura robusta y su alta velocidad de funcionamiento la convierten en una solución adecuada para líneas de producción profesionales.
- Una vez iniciado el ciclo de trabajo, todo el proceso se ejecuta de forma completamente automática.

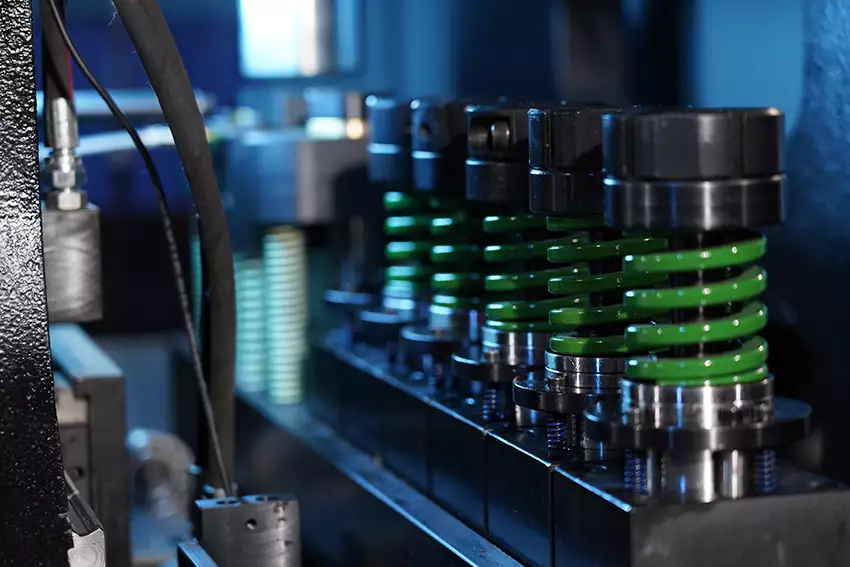

- El portaherramientas lineal, instalado sobre el eje Y, dispone de siete estaciones: seis herramientas de punzonado y una herramienta de corte.
- Los punzones y las matrices pueden sustituirse rápidamente, lo que reduce los tiempos de preparación y facilita el cambio entre diferentes trabajos.
Proceso y capacidad
Troqueles circulares: de M6 a M20
Potencia e hidráulica
Control, medición y dimensiones
Nuestros Socios
Presencia global, envíos internacionales
LO QUE MÁS NOS PREGUNTAN
FAQ
Preguntas frecuentes
¿Cuál es la fuerza máxima de esta máquina?
La fuerza máxima que desarrolla esta máquina es de 400 kN.
¿Cómo se realiza la medición de longitud?
La medición de longitud, tanto para el punzonado como para el corte, se lleva a cabo mediante un sistema de husillo de bolas acoplado a servomotores, lo que garantiza un posicionamiento preciso en cada ciclo.
¿Cuál es la capacidad de punzonado y de corte de esta máquina?
Esta máquina puede punzonar y cortar pletinas de hasta 200 × 15 mm.
¿Cuál es el tamaño máximo de las matrices circulares?
Las matrices circulares disponibles van de M6 a M20.
¿Cuáles son las ventajas de una punzonadora CNC frente a una máquina tradicional?
La presión de servicio de esta máquina es de 200 bar.
¿Cuál es la presión de servicio?
Una máquina CNC ofrece una precisión constante de una pieza a otra, sin depender de la habilidad del operario: los programas quedan guardados y se pueden reutilizar, lo que reduce los errores y el tiempo de ajuste entre series. Además, permite encadenar varias operaciones — punzonado y corte — en un solo ciclo automatizado, alcanzando una cadencia de producción considerablemente más alta que con una máquina manual o semiautomática.
