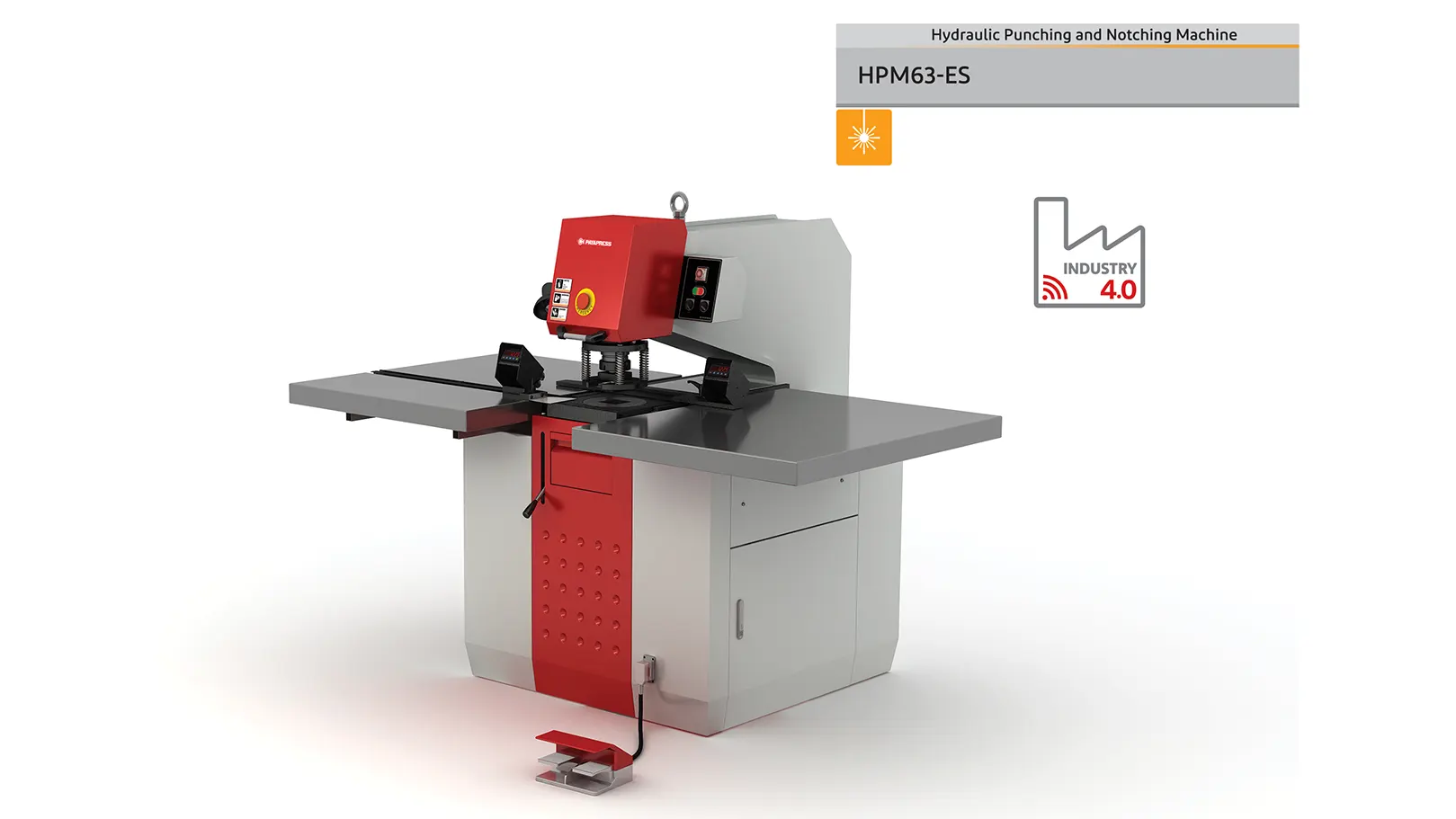

Máquina de punzonado de chapa metálica

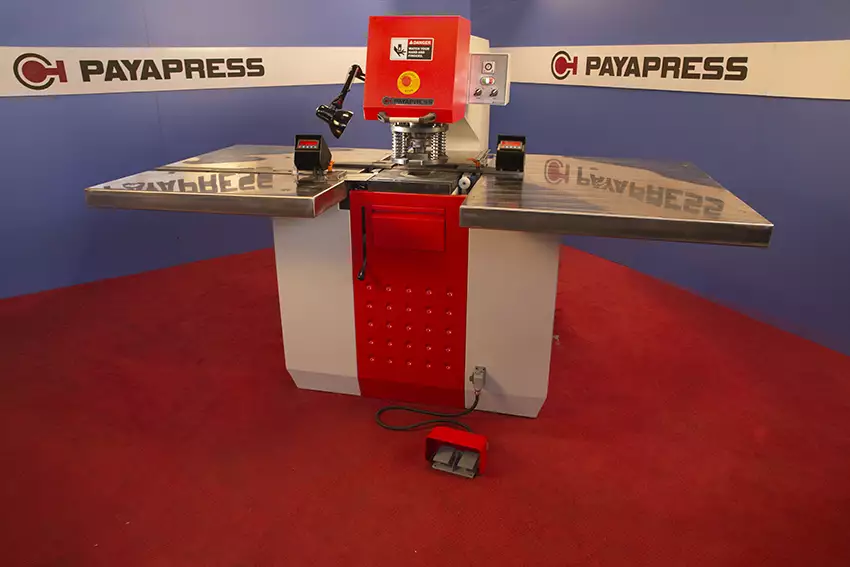

Características de la punzonadora y escantonadora de chapa

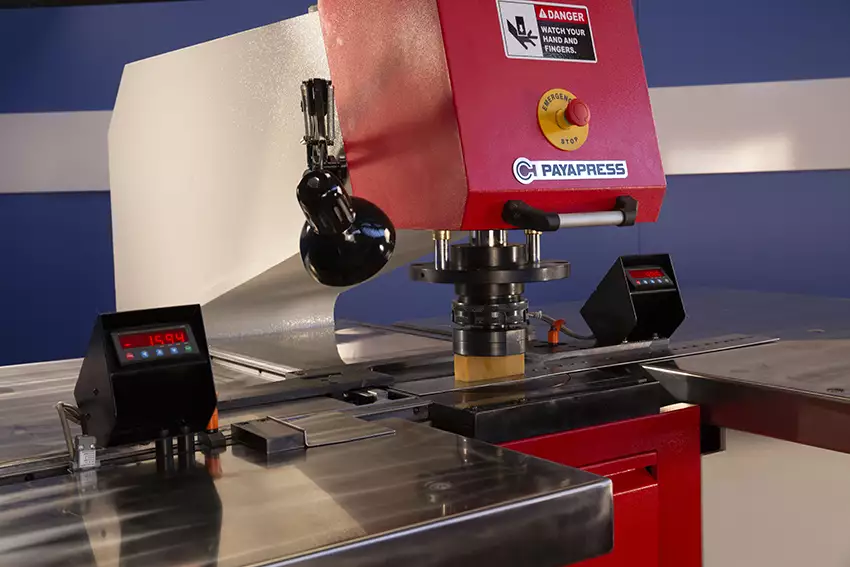

Los ajustes están pensados para que no pelees con la máquina. Regla digital en los ejes X e Y (opcional) y bloqueo manual en el eje Y, que te permite hacer una serie de agujeros perfectamente alineados.

El punto HOME es la referencia de ambos ejes: en X está en el extremo derecho del recorrido; en Y, al final del eje, delimitado por el sensor inductivo.

¿Quieres profundizar en el escantonado? Tenemos más información sobre el proceso y sus particularidades.

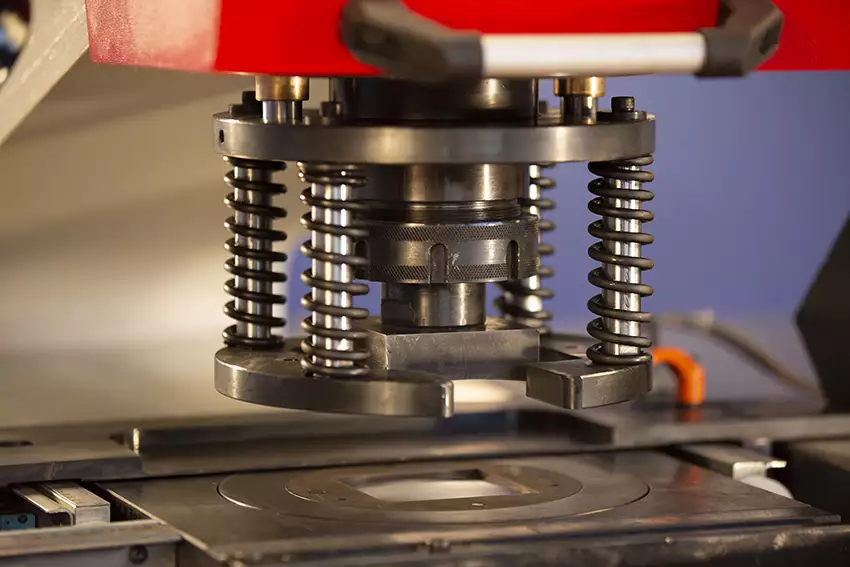

Punzones y matrices

Ya lo hemos mencionado: el abanico de matrices es amplio y da servicio a muchos sectores. Redondas, cuadradas, rectangulares, de lamas. Y si necesitas una especial, se fabrica por encargo.

Antes, el utillaje de taller se fundía en una sola pieza. Ahora hemos dividido el conjunto de punzón y matriz en partes independientes, así que sustituir un elemento es rápido. De paso, abarata el conjunto.

• A) Punzón (macho)
• B) Matriz (hembra)
• C) Conector del punzón
• D) Conector de la matriz
• E) Tuerca grande

Matrices redondas

Llegan hasta 34 mm y sirven para el punzonado de pilotos de señalización. También puedes usar tornillos de M4 en adelante en lugar de prensaestopas.

Cuadradas de 7×7, 9×9 y 15×15

Estas pequeñas se han vuelto habituales en los últimos años como alternativa a tornillos y bridas. Las fabricamos en la medida que indiques al hacer el pedido.

Cuadrada de 22×22

En su día se usaba muchísimo en el sector de cuadros. Hoy se suministra solo según la capacidad de tu máquina.

Matrices para magnetotérmicos

De las más utilizadas en cuadros industriales. A veces se fabrican ligeramente sobredimensionadas para que el magnetotérmico entre bien una vez aplicado el recubrimiento.

Cortar con matriz cuadrada

Hay quien recurre a la punzonadora en lugar de la cizalla para recortar costes de producción. Para eso conviene la matriz siguiente, que hace cortes paralelos sobre la chapa en una sola línea.

Las dimensiones se pueden modificar, claro. Pero ojo con el ancho: si bajas del que ves en la imagen, el punzón se vuelve frágil.

Punzonado de 92×92 (amperímetro)

La matriz más pedida por nuestros clientes.

Matriz de embutido

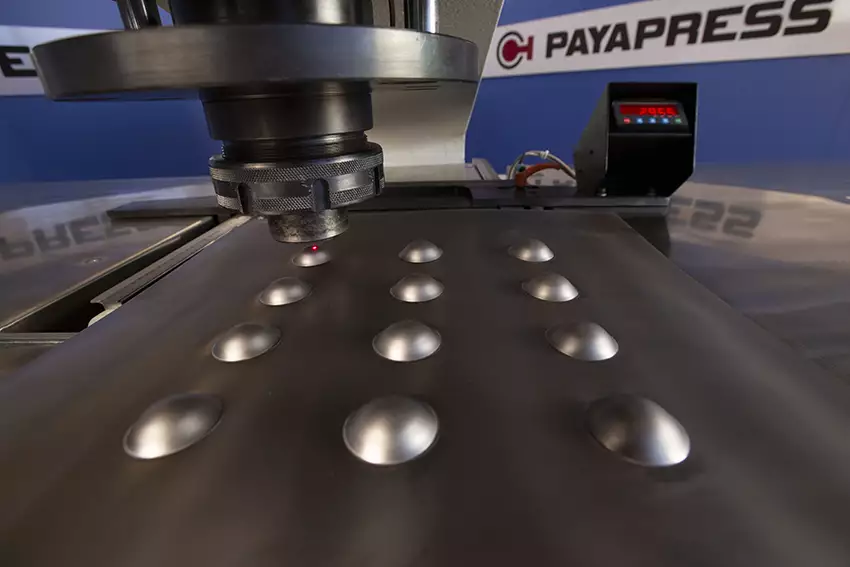

Otra clásica en el sector de cuadros. Genera un resalte sobre la superficie de la chapa, útil cuando la unión del cuadro tiene que quedar separada del suelo o de la pared, o cuando dos cuadros se acoplan entre sí.

Variedad de cerraduras

Cerradura Siemens. La de siempre en el sector de cuadros. Aun así, ten presente que ofrecer varios tipos de cerradura en tu catálogo genera un buen valor añadido para el fabricante.

Cerradura de maletín. Se usaban antiguamente en maletines. Algunas llevan llave, como las convencionales, y se fabrican en distintos materiales. Además de en cuadros eléctricos, las verás en cuadros de protección contra incendios y en cajeros automáticos.

Cerradura Mito. Ha ganado terreno últimamente por el buen aspecto que le da al cuadro.

Matrices de ventilación

El propósito no tiene misterio: ventilar el cuadro eléctrico. Hay varias configuraciones y aquí te mostramos tres.

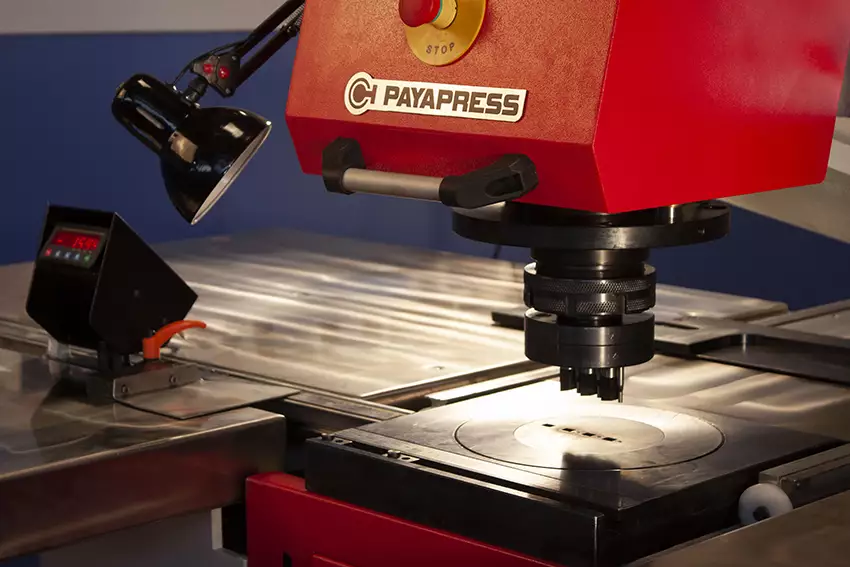

Rejilla de dos filas. Abre dos ranuras por golpe. Colocando la matriz y alineando todas las salidas con las posiciones marcadas en el punzón, consigues una serie larga y continua.

Rejilla de tres filas. A efectos prácticos ventila algo peor, pero su acabado gusta y se emplea en cuadros de baja y media tensión.

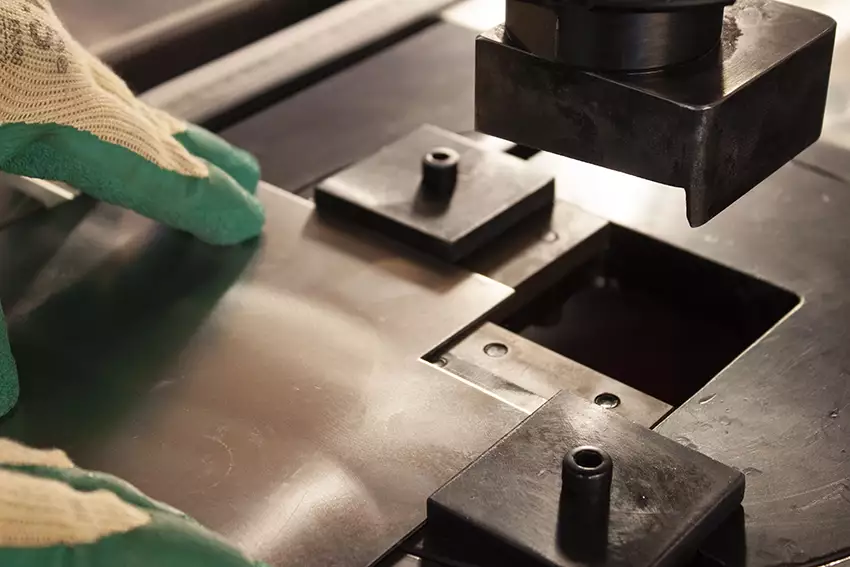

Matrices de escantonado

Escantonar es una de las capacidades más valiosas de una punzonadora. En vez de pagar una máquina entera dedicada solo a eso, añade la función aquí y ahórratelo.

En el sector de cuadros se usan tres tipos:

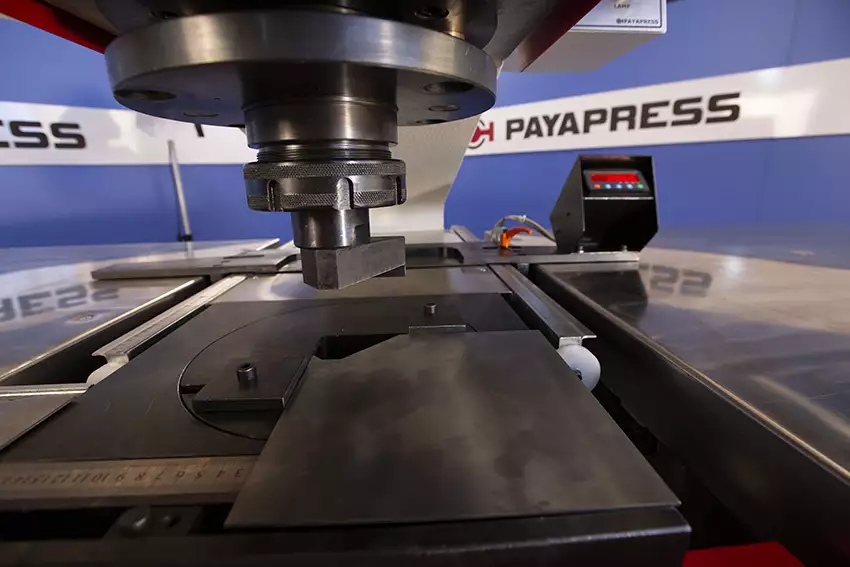

Escantonado simple. Para el corte de esquina de toda la vida. Cambiando las posiciones en la superficie de la matriz en X e Y, sacas la dimensión que quieras. Por defecto llega hasta 50 mm; si necesitas más, la diseñamos y fabricamos bajo pedido.

Escantonado de dos dobleces. Para hacer dos pliegues en dos direcciones.

Escantonado especial. ¿Necesitas una plantilla distinta a las anteriores? En PAYAPRESS te la fabricamos.
