Modelo: HBC-A120 ES/EH

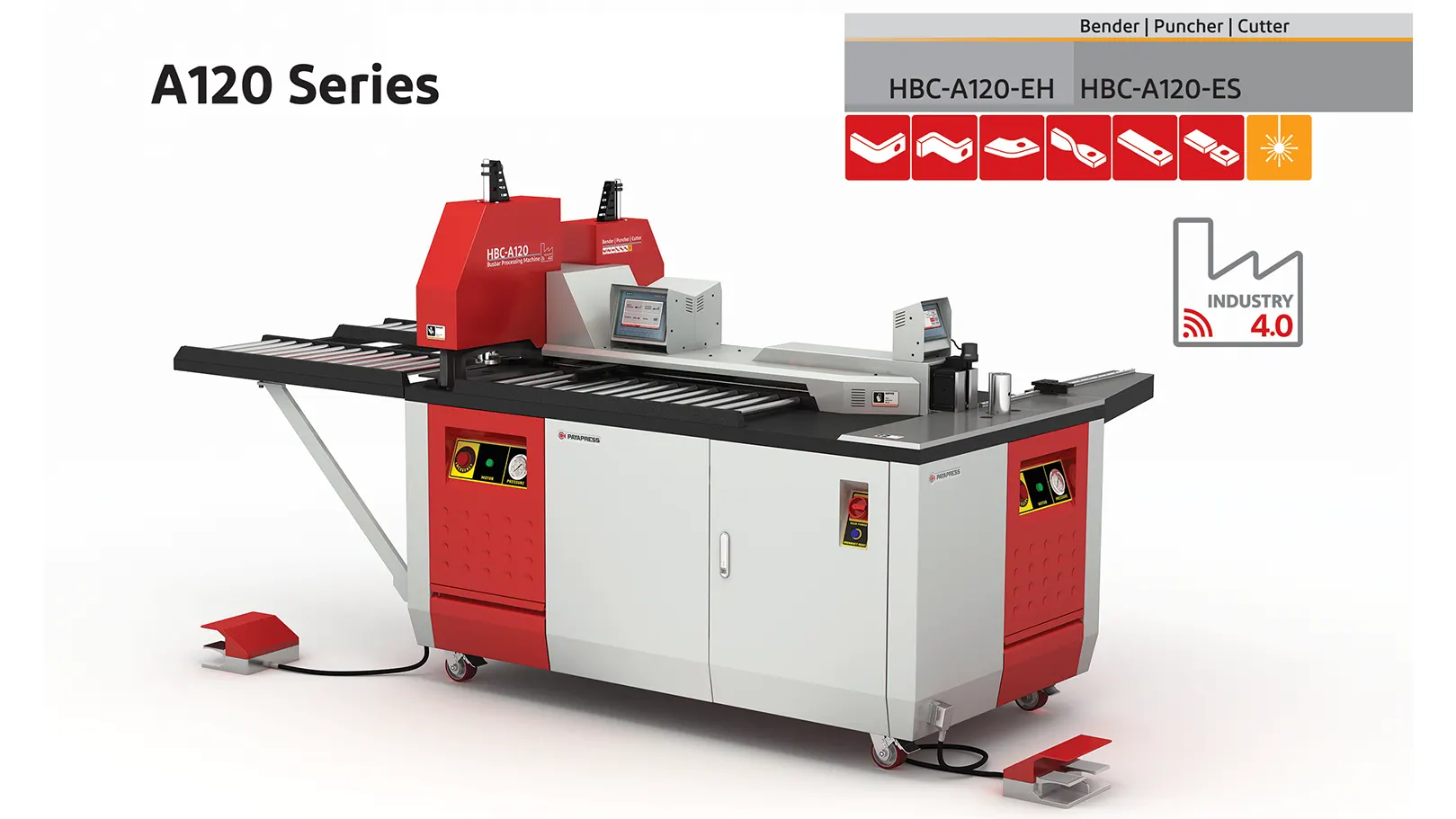

Máquina 3 en 1 para barras colectoras – cortar, punzonar, doblar
Máquina 3 en 1 para Barras Colectoras
¿Qué es la máquina 3 en 1 para pletinas?
Dentro de la gama de máquinas para el procesamiento de pletinas de PAYAPRESS, la HBC-A es una de las soluciones más completas. Está diseñada para realizar las tres operaciones fundamentales que necesita en la fabricación de cuadros eléctricos y sistemas de distribución: corte, punzonado y plegado.
En cada una de sus estaciones, esta máquina puede procesar pletinas de cobre o aluminio de hasta 120 × 12 mm, lo que le permite centralizar gran parte del proceso de fabricación en un único equipo.
Una de sus principales ventajas es que incorpora tres unidades hidráulicas independientes. Gracias a esta configuración, los operarios pueden utilizar las estaciones de corte, punzonado y plegado al mismo tiempo, sin tener que detener una operación para comenzar otra. Esto se traduce en un flujo de trabajo más ágil y en una mayor capacidad de producción.
La precisión también es un aspecto clave de la HBC-A. Su sistema de medición y sus topes de longitud programables permiten mantener medidas uniformes y obtener resultados repetibles, incluso cuando trabaja con series de producción.
Además, la versión más reciente integra tecnología compatible con el Industry 4.0, que facilita la supervisión del proceso y proporciona información en tiempo real sobre el funcionamiento de la máquina. De este modo, puedes controlar mejor la producción, detectar posibles incidencias y tomar decisiones con mayor rapidez.
Conozca este producto
INFORMACIÓN TÉCNICA
Características de la máquina del procesamiento de pletinas
Estación de plegado
El controlador de plegado incorpora un sistema de compensación del retorno elástico, diseñado para ayudarte a conseguir ángulos más precisos y resultados uniformes.
El indicador digital de ángulo facilita el ajuste del plegado y permite repetir la operación con un alto nivel de precisión.
Las placas giratorias protegen la superficie de la pletina durante el proceso, reduciendo el riesgo de marcas, grietas o daños en el material.
Matriz para plegado escalonado — opcional
Esta matriz permite realizar plegados muy cerrados en una sola operación.
Puedes fabricarse en diferentes medidas según las necesidades específicas de su proyecto.
Matriz para plegado de canto — opcional
Diseñada para plegar la pletina sobre su canto cuando la aplicación requiere una geometría más compacta o específica.
Capacidad máxima:
- Pletinas de hasta 40 × 10 mm con un ángulo máximo de 90°
- Pletinas de hasta 50 × 10 mm con un ángulo máximo de 45°
Matriz de torsión — opcional
Permite torsionar las pletinas para aplicaciones especiales y configuraciones que no pueden realizarse mediante un plegado convencional.
Capacidad máxima:
- Pletinas de hasta 60 × 10 mm
- Ángulo de torsión de hasta 90°
Estación de punzonado
El puntero láser le ayuda a localizar con rapidez y precisión el centro de cada orificio antes de realizar el punzonado.
El sistema de cambio rápido facilita la sustitución de las matrices y reduce el tiempo necesario para preparar la máquina.
La placa extractora móvil protege las matrices y contribuye a evitar daños durante la retirada del punzón.
Gracias al sistema hidráulico de doble efecto, el punzón se retira de forma controlada después de cada operación, evitando que quede atascado en la pletina.
Las guías pueden ajustarse hacia el centro de la matriz para mantener la pieza correctamente alineada durante el trabajo.
Los rodillos instalados a ambos lados de la estación facilitan el desplazamiento de la pletina y reducen el esfuerzo del operario.
Tope de longitud programable — opcional
El tope programable permite posicionar los orificios con gran precisión, especialmente en trabajos repetitivos o series de producción.
Puede configurarse mediante posiciones absolutas o incrementales y almacenar hasta 20 posiciones programadas.
Tope de longitud manual
El tope manual ofrece un ajuste preciso y resulta adecuado para trabajos variables, piezas únicas o series cortas.
Matrices disponibles
- Matrices circulares de M6 a M18
- Matrices ovaladas y rectangulares disponibles como opción
Estación de corte
La estación de corte proporciona cortes limpios y precisos, con un acabado uniforme que reduce la necesidad de realizar operaciones posteriores.
La guía de centrado mantiene la pletina correctamente alineada y ayuda a obtener un resultado más preciso en cada corte.
Tope de longitud programable — opcional
El tope programable permite posicionar cada corte con gran exactitud y repetir las mismas medidas de forma consistente.
Puedes trabajar con posiciones absolutas o incrementales y almacenar hasta 20 posiciones programadas.
Los rodillos situados a ambos lados de la estación facilitan la entrada, el desplazamiento y la salida de la pletina.
Tope de longitud manual
El tope manual permite realizar ajustes precisos de forma sencilla y resulta especialmente práctico para producciones de menor volumen o medidas variables.
| HBC-A120-EH | HBC-A120-ES | MODELO |
|---|---|
| Corte, punzonado y plegado simultáneo de pletinas | Función |
| Hasta 120 × 12 mm | Capacidad de plegado |
| Hasta 120 × 12 mm | Capacidad de corte |
|
Matrices circulares: de M6 a M18 Matrices ovaladas y rectangulares disponibles como opción | Capacidad de punzonado |
|
Controlador electrónico Encoder de alta precisión | Control del plegado |
|
Matriz para plegado escalonado (opcional) Matriz para plegado de canto (opcional) Matriz para plegado por torsión (opcional) Matriz para plegado de extremos (opcional) | Matrices de plegado |
| Puntero láser | Localizador del centro de punzonado |
|
Tope de longitud manual (EH) Tope de longitud programable (ES) | Medición de longitud en las estaciones de punzonado y corte |
| Tres unidades hidráulicas independientes con sistema de doble efecto | Sistema hidráulico |
| 200 bar | Presión de trabajo |
| 3 × 1,5 kW | Potencia nominal |
| 380 V – 3 fases / 50 Hz | Tensión de alimentación |
| Aceite hidráulico H68 – 70 litros | Aceite hidráulico |
| 200 × 110 × 100 cm (Al.) | Dimensiones de la mesa principal |
| 110 × 110 cm | Dimensiones de la mesa de rodillos |
LO QUE MÁS NOS PREGUNTAN
FAQ
Preguntas frecuentes
¿Qué tipo de motores eléctricos se utilizan en este dispositivo?
Todos los dispositivos PAYAPRESS están equipados con motores “Siemens”.
¿Qué tipo de moldes de doblado tiene?
Molde de doblado en forma de Z, molde de doblado de bordes, molde de doblado estrecho, molde de doblado de pierna corta, todos opcionales y pueden ser fabricados bajo pedido del cliente.
¿Qué tipo de matrices de punzonado tiene?
Las matrices circulares son de M6 hasta M18, las matrices ovaladas y rectangulares son opcionales y pueden ser fabricadas bajo pedido del cliente.
¿Cuánto cuesta?
Para obtener más información sobre el precio, contacte con el departamento de ventas.
¿Cuál es la precisión de doblado del dispositivo?
PAYAPRESS le proporcionará máquinas de doblado equipadas con un codificador rotatorio con un factor de pulso de 3600 pulsos por revolución acoplado directamente a las placas giratorias móviles de la dobladora.
