Cuadro eléctrico
Incluye los componentes y dispositivos eléctricos.
HMI
Permite enviar instrucciones a la máquina y recibir información sobre su funcionamiento.
Selector de estación
Permite seleccionar la función deseada: corte, punzonado o plegado.
Estación de corte
Para cortar simultáneamente pletinas de cobre de hasta 120 × 12 mm.
Guía manual
Permite ajustar manualmente los ejes X e Y.
Estación de punzonado
Para punzonar pletinas de cobre de hasta 120 × 12 mm, una por una.
Mesa auxiliar
Proporciona más espacio para introducir pletinas de mayor longitud.
OBTENER PRESUPUESTO GRATUITO
"*" señala los campos obligatorios

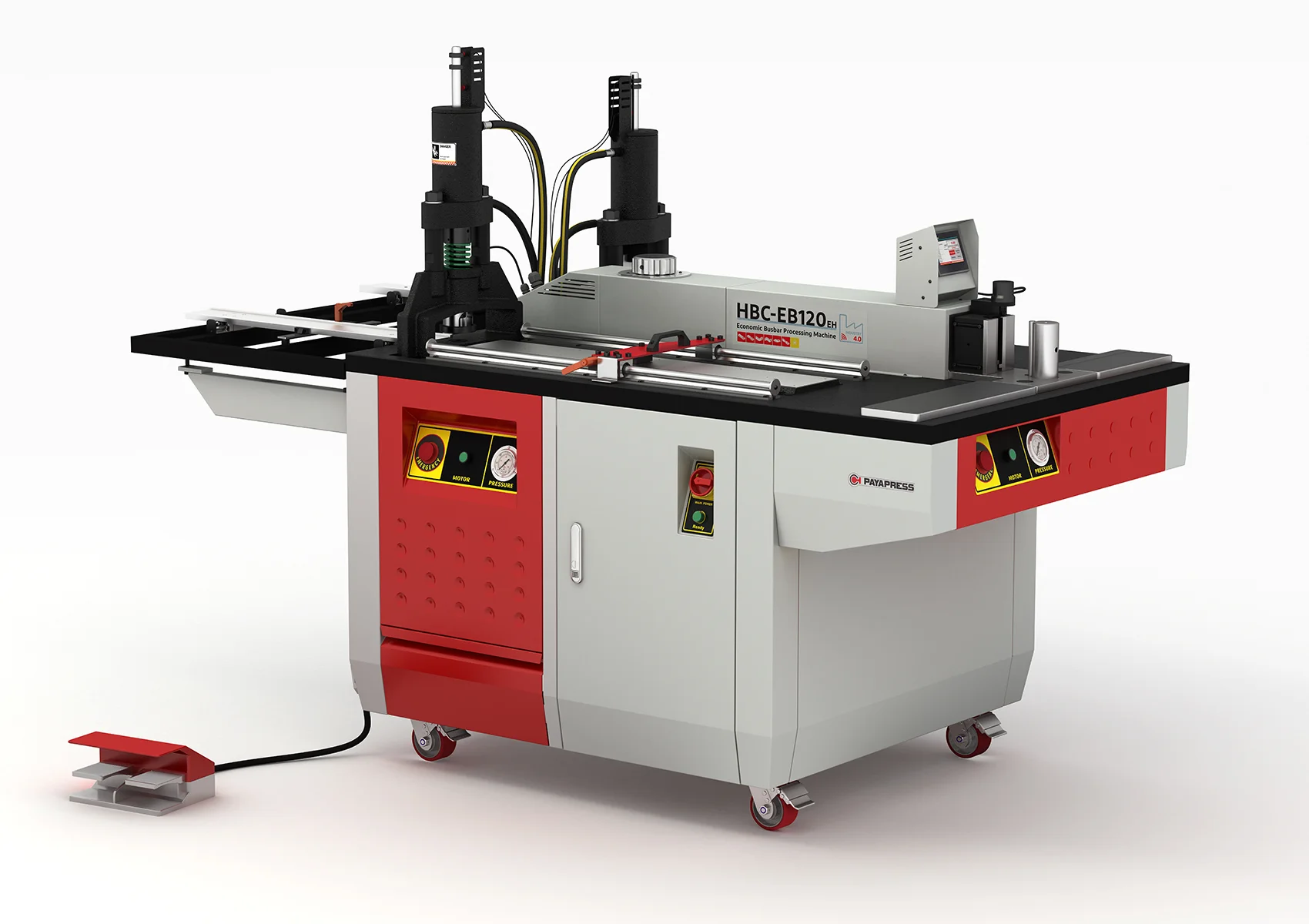

Modelo: HBC-EB120 EH
Máquina rentable para pletinas
Procesado de pletinas en taller
El modelo HBC-EB120 EH pertenece a la serie E y se presenta como una máquina económica de triple función para el procesamiento de embarrados. Ofrece un rendimiento completo a un precio más accesible, por lo que resulta especialmente adecuada si buscas una solución versátil para cortar, punzonar y plegar pletinas sin superar el presupuesto disponible.
A diferencia de los modelos tipo A, que incorporan varias unidades hidráulicas para trabajar simultáneamente en distintas estaciones, la HBC-EB120 EH está equipada con una sola unidad hidráulica. Por este motivo, el operario debe seleccionar la estación que desea utilizar mediante el selector de funciones integrado en la máquina.
Conozca este producto
INFORMACIÓN TÉCNICA
Características de la máquina económica para embarrados tipo B
La máquina incorpora un selector de estación que permite cambiar fácilmente entre las tres operaciones disponibles: corte, punzonado y plegado.
Estación económica de plegado
- Controlador de plegado equipado con un sistema de compensación del retorno elástico.
- Indicador digital de ángulo para conseguir plegados precisos y uniformes.
- Placas giratorias que ayudan a evitar arañazos y daños en la superficie de la pletina.
Matriz para plegado escalonado — opcional
- Permite realizar plegados muy próximos entre sí en una sola operación.
- Puede fabricarse en diferentes dimensiones bajo pedido.
Matriz para plegado de canto — opcional
- Diseñada para plegar las pletinas sobre su lado más estrecho.
- Capacidad máxima: pletinas de hasta 40 × 10 mm con un ángulo de hasta 90°.
- Capacidad máxima: pletinas de hasta 50 × 10 mm con un ángulo de hasta 45°.
Matriz de torsión — opcional
- Permite torsionar las pletinas para aplicaciones especiales.
- Capacidad máxima: pletinas de hasta 60 × 10 mm con un ángulo de torsión de hasta 90°.
Estación económica de punzonado
- El puntero láser facilita la localización del centro de cada orificio.
- Las matrices pueden sustituirse de forma rápida y sencilla.
- La placa extractora móvil reduce el rozamiento y el desgaste de las matrices.
- El sistema hidráulico de doble efecto evita que el punzón quede atascado en la pletina después del punzonado.
- Las guías pueden desplazarse hasta el centro de las matrices para mantener la pieza correctamente alineada.
- Los rodillos instalados a ambos lados de la estación facilitan el avance y el desplazamiento de la pletina.
- Tope de longitud manual con ajuste de alta precisión.
- Matrices circulares disponibles desde M6 hasta M18.
- Matrices ovaladas y rectangulares disponibles como opción.
Estación económica de corte
- Corte preciso y de alta calidad.
- Acabado limpio y uniforme después de cada operación.
- La guía de centrado ayuda a mantener la pletina correctamente alineada y mejora la precisión del corte.
- Incorpora una abrazadera de centrado que facilita al operario la localización del centro de la pletina.
- Los rodillos situados a ambos lados de la estación permiten desplazar la pletina con mayor facilidad.
- Tope de longitud manual con ajuste de alta precisión.
Proceso y capacidad
Control y medición
Potencia e hidráulica
Dimensiones
Nuestros Socios
Presencia global, envíos internacionales
LO QUE MÁS NOS PREGUNTAN
FAQ
Preguntas frecuentes
¿Qué hace que esta máquina sea económica?
Es prácticamente idéntica a la versión EA, pero con un solo grupo hidráulico en lugar de dos, lo que reduce el coste.
¿Cómo se mide y se controla la precisión de curvado?
La curvadora incorpora un indicador de ángulo digital, que asegura un resultado de plegado preciso.
¿Cómo se mantiene la precisión de longitud durante el corte y el punzonado?
Un tope de longitud ajustable de alta precisión garantiza mediciones exactas tanto en el corte como en el punzonado.
¿Cómo ayuda el puntero láser durante el punzonado?
Permite al operario localizar con mayor facilidad el centro del taladro antes de punzonar. Esto mejora la precisión del posicionamiento y reduce el tiempo de ajuste cuando se trabaja con una máquina para embarrado.
