Cambio rápido de herramienta
Cambio fácil de herramienta para obtener resultados más rápido.
Botón de encendido
Se utiliza para encender y apagar la máquina.
Unidad de potencia hidráulica
Para generar energía para el dispositivo.
Pedal de pie
Se utiliza para mover el brazo hidráulico hacia adelante y hacia atrás y para realizar la operación en modo automático.
OBTENER PRESUPUESTO GRATUITO
"*" señala los campos obligatorios
Modelo: HBC-BE160 ES/EH

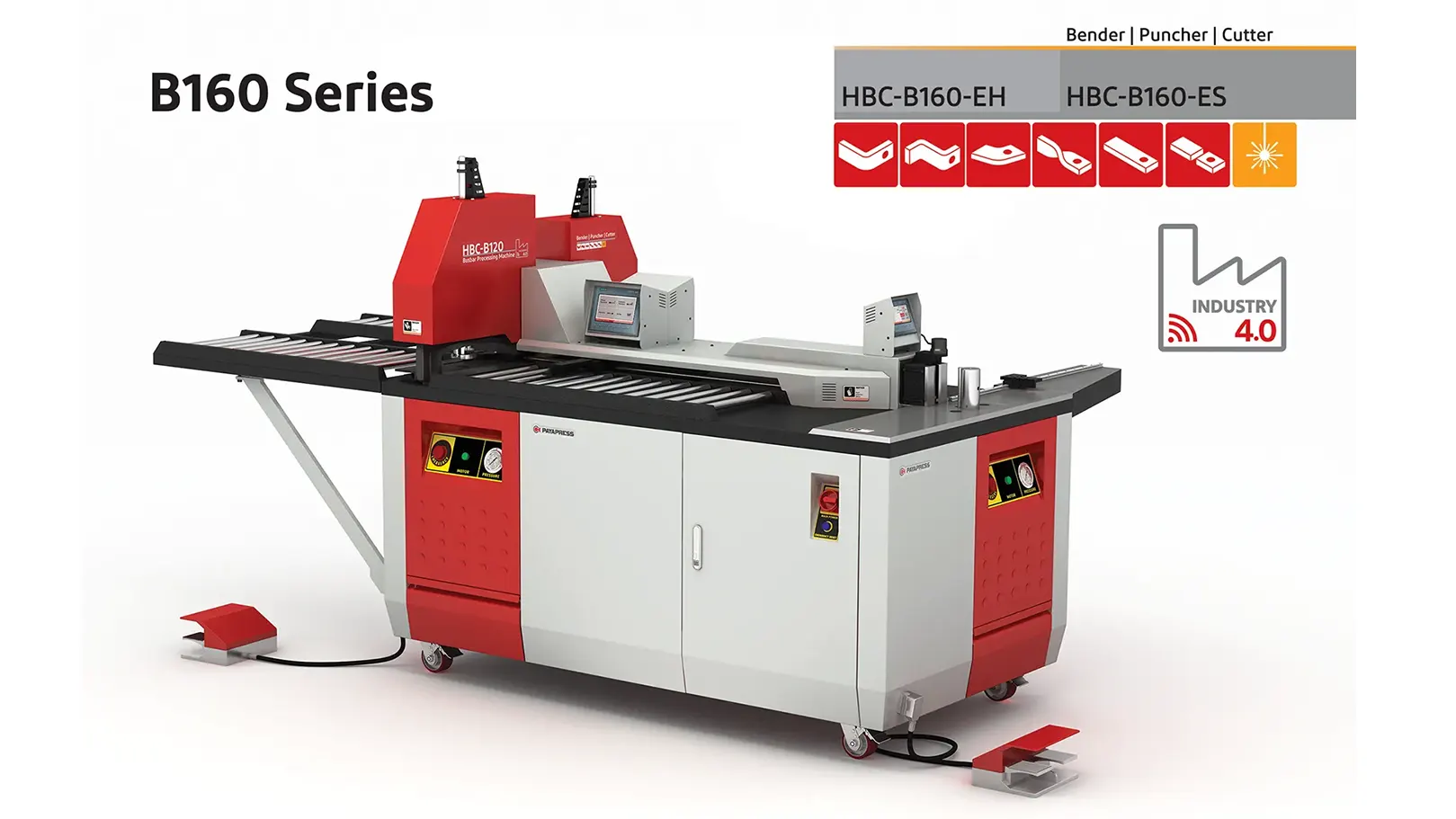

Máquina de Doblado de Barras Colectoras
Ángulos precisos y repetibles
La máquina plegadora de pletinas es una pieza fundamental dentro de nuestra gama de máquinas para el procesamiento de embarrados. El plegado de las pletinas utilizadas en cuadros eléctricos permite optimizar el consumo de cobre y reducir los costes de fabricación. También ayuda a mejorar el recorrido de la corriente y contribuye a conseguir una instalación más ordenada, compacta y visualmente limpia dentro del cuadro. Por estas razones, el plegado de pletinas es una operación esencial en este sector. Para realizarla con precisión y fiabilidad, PAYAPRESS ofrece una solución profesional diseñada específicamente para aplicaciones industriales. La HBC-BE160 puede plegar pletinas de hasta 160 × 15 mm, una de las dimensiones más utilizadas en la fabricación de cuadros eléctricos y sistemas de distribución.
Su estación de plegado incorpora dos sistemas de medición independientes que permiten alcanzar un alto nivel de precisión y repetibilidad. De este modo, puedes repetir el mismo plegado tantas veces como sea necesario y obtener resultados uniformes en cada pieza.
INTRODUCCIÓN
INFORMACIÓN TÉCNICA
Características de la máquina plegadora de pletinas
Sistema de medición rotativo
La plegadora incorpora un encoder rotativo con una resolución de 3.600 impulsos por vuelta, conectado directamente a las placas giratorias móviles de la estación de plegado.
Durante la operación, estas placas permanecen en contacto con la parte posterior de la pletina y giran junto con ella. De este modo, el movimiento angular se transmite directamente al encoder, con una resolución aproximada de 5 impulsos por grado.
El controlador supervisa continuamente el proceso y regula el plegado hasta alcanzar el ángulo programado. Una vez obtenido el valor deseado, la máquina detiene automáticamente la operación.
Este sistema permite conseguir plegados precisos y repetir el mismo ángulo de forma uniforme en numerosas piezas.
Sistema de medición lineal
El sistema de medición lineal está compuesto por una banda magnética y un receptor digital instalado en el extremo del vástago del pistón.
Durante cada operación, el sistema mide y controla el avance del pistón. Gracias a ello, ofrece una repetibilidad de plegado de hasta 5 micras, lo que permite fabricar múltiples piezas con dimensiones y geometrías prácticamente idénticas.
El operario también puede introducir directamente en la pantalla la longitud de recorrido del pistón, lo que facilita la configuración de determinados trabajos.
La mordaza móvil incorpora una placa de rodillos que gira dinámicamente junto con la pletina durante el plegado. Este diseño reduce el rozamiento y ayuda a evitar estiramientos, arañazos o marcas en la superficie inferior del material.
Además, en la mordaza fija pueden instalarse barras de plegado con diferentes radios. Esto permite adaptar el arco de plegado al espesor de la pletina y obtener resultados más precisos en cada aplicación.
Matriz de torsión para pletinas
En determinadas instalaciones, la pletina no queda alineada con el punto de conexión. En estos casos, una solución convencional puede obligarte a utilizar varias piezas para completar el recorrido.
La matriz de torsión permite resolver este problema girando la orientación de la pletina sin necesidad de añadir conexiones innecesarias.
Con esta matriz, es posible torsionar pletinas de hasta 60 × 10 mm con un ángulo máximo de 90°.
Esta opción puede instalarse en las máquinas para el procesamiento de pletinas de PAYAPRESS y resulta especialmente útil en configuraciones complejas de cuadros eléctricos.
Matriz para plegado de canto
En algunas aplicaciones, no es necesario utilizar dos pletinas dispuestas perpendicularmente. La matriz para plegado de canto permite doblar la pieza sobre su lado más estrecho y obtener directamente la geometría requerida.
Esta solución ayuda a reducir el número de uniones, simplificar el montaje y aprovechar mejor el espacio disponible dentro del cuadro eléctrico.
Según las dimensiones de la pletina, el sistema permite realizar plegados de hasta 90°.
Matriz para plegado en forma de Z
En determinadas configuraciones es necesario realizar dos plegados separados por una distancia muy corta.
En muchas plegadoras convencionales, el uso de rodillos de plegado impone una distancia mínima aproximada de 60 mm entre ambos pliegues. Esta limitación puede dificultar la fabricación de determinadas piezas para cuadros eléctricos.
La matriz en forma de Z permite realizar dos plegados muy próximos entre sí en una sola operación. De esta forma, puedes fabricar geometrías compactas con mayor precisión y reducir el tiempo necesario para completar cada pieza.
Proceso y capacidad
Potencia e hidráulica
Máquina y operación
Nuestros Socios
Presencia global, envíos internacionales
LO QUE MÁS NOS PREGUNTAN
FAQ
Preguntas frecuentes
¿Qué hace exactamente la curvadora HBC-BE160?
Curva pletinas de cobre y aluminio de hasta 160 × 15 mm, destinadas a cuadros eléctricos y aparamenta. La precisión y la repetibilidad del curvado se apoyan en un controlador electrónico, un encoder rotativo, un sistema de medición lineal y un tope de longitud programable. Varias matrices en opción — torsión, curvado de canto, escalonada, curvado de extremo y matriz en Z — permiten producir distintas formas de pletina, reduciendo al mismo tiempo el consumo de cobre, facilitando la implantación en el cuadro y consiguiendo conexiones eléctricas más limpias.
¿Se puede personalizar esta máquina?
Sí. Indíquenos lo que necesita y nos encargamos del resto.
¿Las etiquetas y las instrucciones de la máquina están en inglés?
Sí. Tanto las etiquetas de la máquina como los manuales de usuario se suministran en inglés.
¿Qué problema resuelve la matriz en Z y cuándo conviene elegirla?
La matriz en Z responde a una necesidad muy habitual en la implantación de embarrados en aparamenta eléctrica: la de realizar dos pliegues muy próximos entre sí. Con los rodillos de curvado estándar, normalmente hay que respetar una separación mínima de 60 mm entre pliegues. Cuando el diseño del cuadro exige una separación más reducida, la matriz en Z ejecuta los dos pliegues en una sola carrera, evitando así que el proyectista tenga que alargar la pletina o añadir una pieza adicional para compensar. Para un cuadrista, elegir bien las opciones de su máquina para embarrado puede simplificar notablemente la fabricación de cuadros con configuraciones complejas.
