Rodillos
Rodillos en ambos lados de la punzonadora para facilitar el movimiento de las barras colectoras.
Pedal de pie
Se utiliza para mover el brazo hidráulico hacia adelante y hacia atrás y para realizar operaciones en modo automático.
Estación de punzonado
Para punzonar barras colectoras de cobre hasta 160×15 mm simultáneamente.
Estación de corte
Para cortar barras colectoras de cobre hasta 160×15 mm simultáneamente.
OBTENER PRESUPUESTO GRATUITO
"*" señala los campos obligatorios
M´aquina HBC-CP120 ES/EH

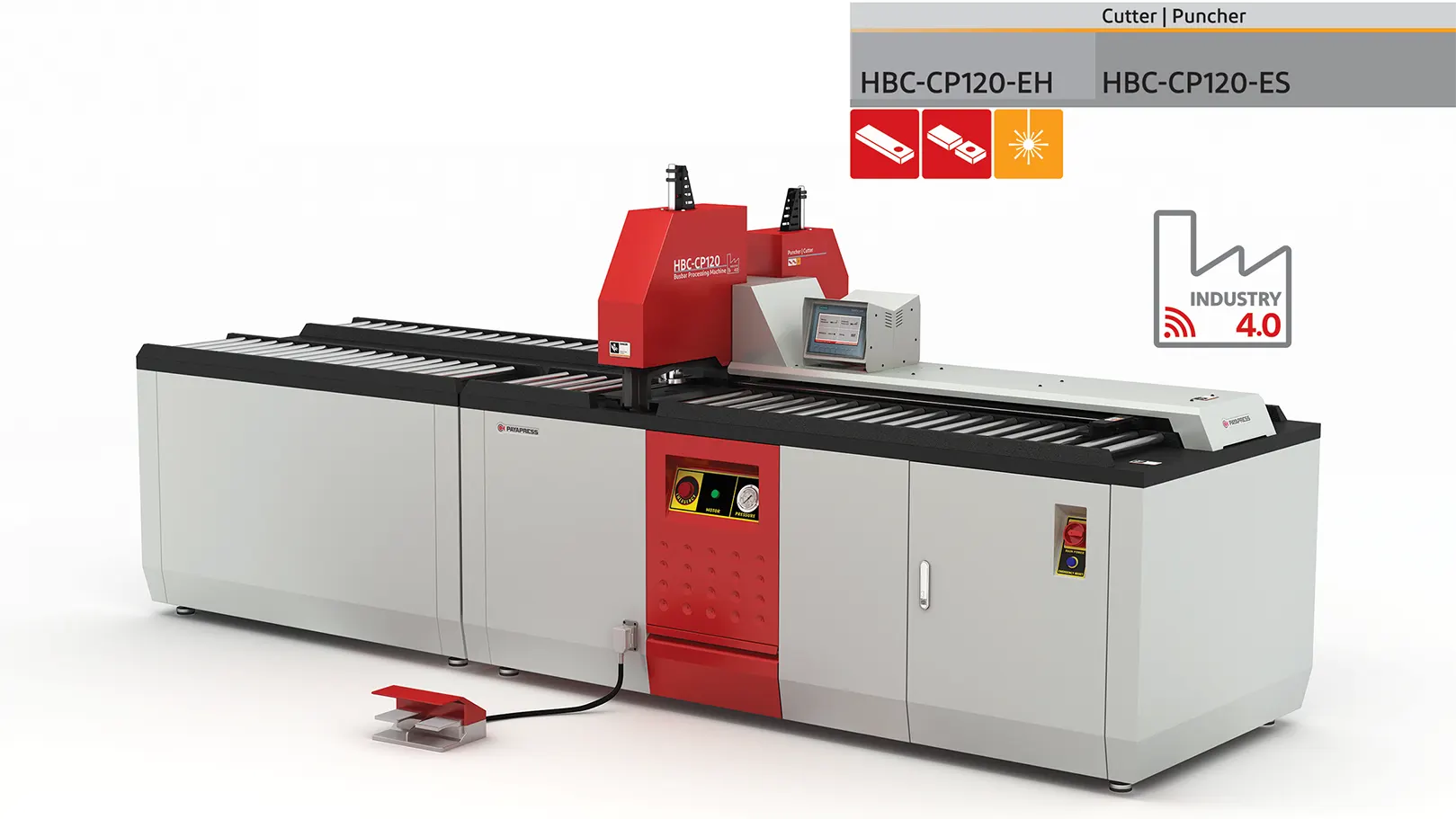

¿Qué es la máquina HBC-CP120?
La HBC-CP120 es una máquina de corte y punzonado de pletinas que trabaja cobre y aluminio de hasta 120 × 12 mm. Como habrás notado, no lleva estación de doblado, así que el corte y el punzonado funcionan con dos centrales hidráulicas independientes.
Dos operaciones a la vez — cobre de hasta 120 × 12 mm
Como máquina para pletinas de cobre, la HBC-CP120 te da un cizallado limpio, sin rebabas, y agujeros precisos en cobre y aluminio de hasta 120 × 12 mm. Las dos estaciones trabajan al mismo tiempo, de modo que los cortes a medida y los agujeros punzonados salen juntos.
Automática o manual, con posicionamiento programable
La HBC-CP120 está disponible en dos configuraciones. La ES incorpora un tope de longitud programable con hasta 20 posiciones, en cotas absolutas o incrementales; la EH usa un práctico tope manual. Un pedal activa el modo automático, un centrador láser sitúa los agujeros y unos rodillos facilitan el movimiento de la pletina. Y sí, ¡está preparada para la Industria 4.0!
Conozca este producto
INFORMACIÓN TÉCNICA
Características de la máquina de punzonado y corte de pletinas
Sistemas de medición
A) Sistema de medición manual
El sistema de medición manual viene instalado de serie en la máquina y permite realizar ajustes de alta precisión para posicionar correctamente la pletina antes de cada operación.
B) Sistema de medición programable
El sistema de medición programable está disponible como opción. Facilita el manejo de la máquina y mejora la precisión de posicionamiento durante las operaciones de corte.
Permite guardar hasta 20 posiciones programadas y trabajar tanto con medidas absolutas como incrementales.
Además, los rodillos instalados a ambos lados de la estación de corte facilitan el avance de la pletina y permiten desplazarla de forma más fluida y con menor esfuerzo.
Punzones y matrices de corte
Los punzones y las matrices son las herramientas principales utilizadas durante el proceso de punzonado. Se encuentran entre los componentes más importantes de la transformación de metales y pueden fabricarse en diferentes formas y dimensiones.
Durante la operación, el punzón y la matriz trabajan conjuntamente para perforar en la pletina la geometría requerida con precisión.
Paneles de control
La máquina incorpora paneles de control independientes en las estaciones de corte y punzonado. Cada panel permite controlar su sección correspondiente y seleccionar movimientos manuales o automáticos.
El panel de la estación de corte controla el posicionamiento longitudinal de la pletina.
Por su parte, el panel de punzonado permite controlar tanto el posicionamiento longitudinal como el transversal.
Matrices para punzonar cobre
La máquina incluye matrices circulares desde M6 hasta M18.
Las matrices ovaladas y rectangulares están disponibles como opción y pueden fabricarse de acuerdo con las dimensiones y los requisitos específicos de tu proyecto.
Proceso y capacidad
Matrices ovaladas y rectangulares (opcionales)
Potencia e hidráulica
Máquina y funcionamiento
Programable (ES)
Nuestros Socios
Presencia global, envíos internacionales
LO QUE MÁS NOS PREGUNTAN
FAQ
Preguntas frecuentes
¿Qué tipos de pletinas se pueden utilizar con esta máquina?
Cobre y aluminio.
¿Cuál es el tamaño máximo de pletina para esta máquina?
Puede procesar pletinas de hasta 120 × 12 mm de espesor.
¿Qué tipos de punzones se incluyen con esta máquina?
Punzones circulares de M6 a M18, junto con punzones ovalados y rectangulares. Todo ello en opción.
¿Cuál es la precisión de la estación de curvado?
Un sistema de compensación del retorno elástico, combinado con un encoder de 3.600 impulsos que ofrece una precisión de 5 micras.
¿Cuál es la potencia de esta máquina?
1 × 11 kW.
¿Cuál es la diferencia entre una máquina de corte y una punzonadora para embarrado?
La primera cizalla las pletinas de cobre o aluminio a la longitud exacta deseada. La segunda perfora en ellas taladros precisos, destinados al montaje y a las conexiones eléctricas. La HBC-CP120 reúne ambas funciones en una sola máquina.
