Model: HBC-PC120

Hydraulische Werkstatt-Sammelschienen-Maschine

Werkstatt-Sammelschienen-Maschine

Werkstatt-Sammelschienen-Maschine

Die tragbare Werkstatt-Busbar-Maschine gehört zu unseren beliebtesten Modellen und verfügt über eine breite Kundenbasis. Der Grund für ihre hohe Beliebtheit liegt in der kompakten Bauweise, die selbst in kleinen Werkstätten Platz findet, sowie in der Vielseitigkeit der Maschine: Mit ihr können Kupfer- und Aluminiumsammelschienen gestanzt, geschnitten und gebogen werden.
Tatsächlich handelt es sich bei dieser Werkstatt-Sammelschienenmaschine um eine 3-in-1-Lösung zu einem wirtschaftlichen Preis, die zudem wenig Platz benötigt – ideal für Betriebe mit begrenztem Raum.
Man kann diese Maschine als „Baby-Version“ der HBC-A120 betrachten – mit nur einem Hydraulik-Powerpack. Der Unterschied zur HBC-A-Serie besteht darin, dass dieses Gerät nur mit einem Powerpack arbeitet. Das bedeutet, dass nicht alle Funktionen gleichzeitig genutzt werden können und für den Wechsel des Bearbeitungsprozesses der Werkzeugkopf gewechselt werden muss. Wird beispielsweise nach dem Schneiden einer Sammelschiene ein Stanzvorgang benötigt, muss der komplette Werkzeugkopf gewechselt werden. Der Kopfwechsel erfolgt jedoch sehr schnell, sodass der Arbeitsablauf kaum unterbrochen wird.
Ein weiterer Unterschied im Arbeitsprozess ist die zusätzliche Möglichkeit zur Kabelbearbeitung.
Durch den Austausch der Werkzeugköpfe können auch Kabel gecrimpt und geschnitten werden.
Die Crimpkapazität beträgt bis zu 300 mm², die Schneidkapazität bis zu 240 mm².
Die Biege- und Schneidkapazität für Sammelschienen liegt bei bis zu 120 × 12 mm.
Im Stanzbereich sind standardmäßig Rundstempel von M6 bis M18 verfügbar (rechteckige und ovale Matrizen optional).

EINFÜHRUNG

TECHNISCHE INFORMATIONEN

Eigenschaften der Werkstatt-Sammelschienen-Bearbeitungsmaschine

Diese Sammelschienen-Bearbeitungsmaschine erfüllt sämtliche Anforderungen bei der Bearbeitung von Kupfer- und Aluminiumsammelschienen sowie Kabeln. Sie ist daher eine ideale Wahl für Anwender, die mit Sammelschienen und Kabeln arbeiten und gleichzeitig nur über begrenzten Platz in der Werkstatt verfügen. Der Betriebsdruck dieser Maschine beträgt 150 bar, die Leistungsaufnahme liegt bei 1 × 1,5 kW und die Spannung bei 220 Volt – 1/50 Hz.

Doppeltwirkendes Hydrauliksystem

Hydraulische Systeme nutzen Öl oder andere Flüssigkeiten, um Kolben in Zylindern anzutreiben und so bestimmte Arbeitsaufgaben auszuführen. Grundsätzlich gibt es zwei Arten von Hydraulikzylindern:
A) Einfachwirkender Hydraulikzylinder
B) Doppeltwirkender Hydraulikzylinder

Bei PAYAPRESS setzen wir ausschließlich auf das doppeltwirkende System und verwenden dieses Prinzip bei all unseren Maschinen.

Was ist ein „doppeltwirkendes System“?
Ein doppeltwirkender Zylinder arbeitet mit zwei Leitungen und stellt die volle Leistung des Hydrauliksystems in beide Richtungen zur Verfügung. Wenn mit demselben Arm oder Gerät sowohl gedrückt als auch gehoben werden muss, ist ein doppeltwirkender Zylinder die ideale Lösung. Dieses Gerät wurde kürzlich aufgerüstet und mit Industrie-4.0-Technologie ausgestattet, die es ermöglicht, während des Betriebs jederzeit Rückmeldungen aus dem Prozess zu erhalten.

HBC-PC120-EH	MODELL
Schneiden, Stanzen und Biegen von Sammelschienen, einzeln nacheinander Crimpen/Schneiden von Kabeln (Optional)	Funktion
Bis zu 120 x 12 mm	Biegekapazität
Bis zu 120 x 12 mm	Schneidkapazität
Rundstempel: M6, M8, M10, M12, M14, M16, M18 Crimpen/Schneiden: bis zu 240 mm²	Stanzkapazität
Bis zu 240 mm²	Kabel-Crimpkapazität
Elektronische Steuerung Hochpräzisions-Encoder	Biegesteuerung
Einzelnes Hydraulikaggregat, Doppelwirkendes System	Hydrauliksystem
Laserpointer	Laser-Zentrierfinder Stanzstation
200 Bar	Betriebsdruck
1 x 1,5 kW	Nennleistung
220 Volt – 1/50 Hz	Spannung
Hydrauliköl H68 – 30 Liter	Öl

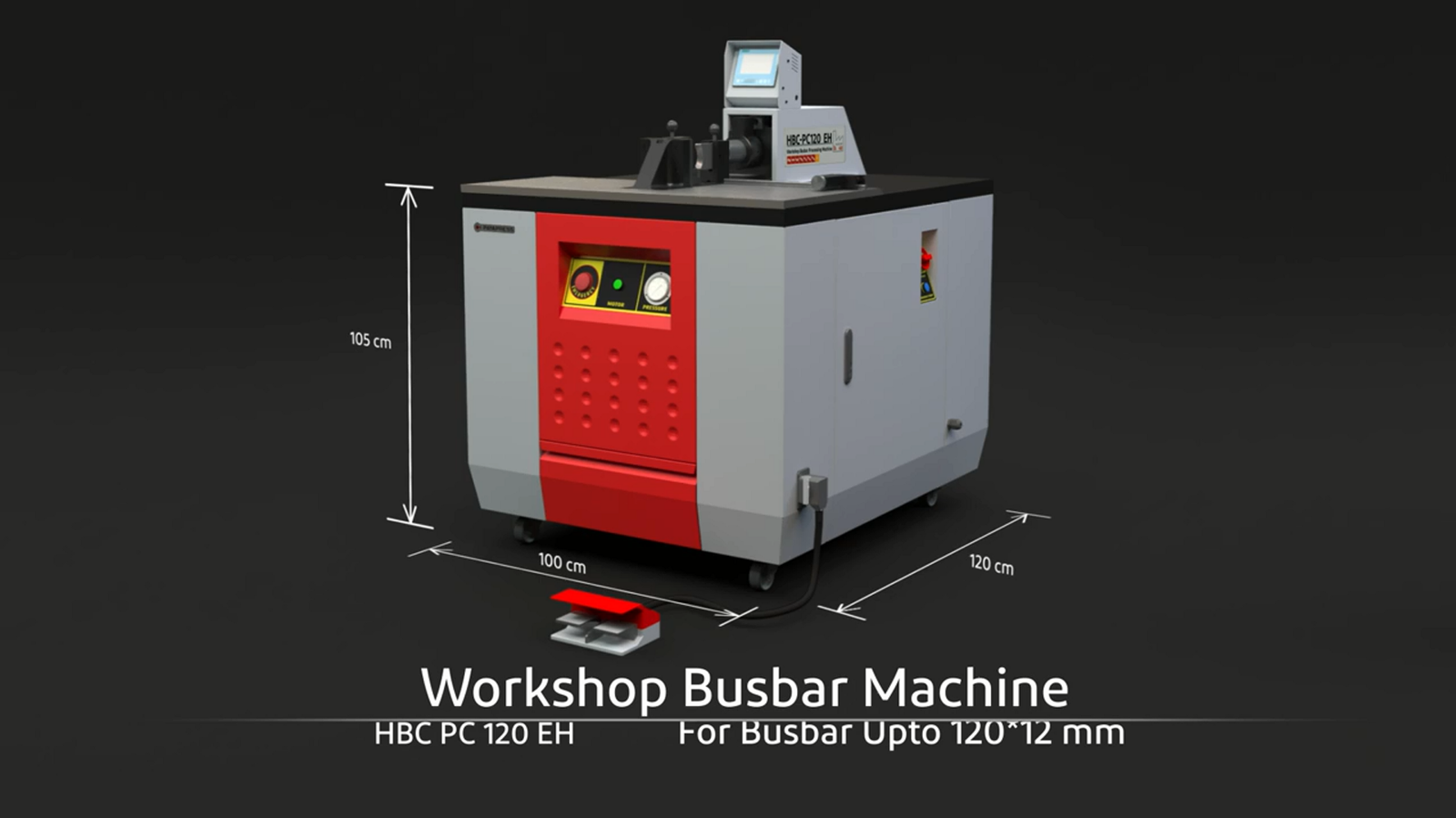

100 x 120 x 101 (H) cm	Abmessungen Haupttisch
