Fallas de la Barra Colectora: Defectos Comunes, Causas Y Prevención

En una instalación industrial, la falla de Busbar suele aparecer de golpe; casi siempre empiezan con algo pequeño: un apriete incorrecto, una conexión floja, algo de corrosión o una subida de temperatura que nadie revisó a tiempo.Imagina un cuadro de baja tensión en una planta donde una junta empieza a calentarse por vibración y mal torque; Si no se detecta a tiempo, el resultado puede ser sobrecalentamiento, cortocircuito, daño en equipos, pérdida de producción y hasta riesgo de arco eléctrico.
falla de busbar
Estimated reading time: ... min read
...

Echa un vistazo a nuestros productos.

Two-Bend
Tabla de contenido

En una instalación industrial, la falla de Busbar suele aparecer de golpe; casi siempre empiezan con algo pequeño: un apriete incorrecto, una conexión floja, algo de corrosión o una subida de temperatura que nadie revisó a tiempo.Imagina un cuadro de baja tensión en una planta donde una junta empieza a calentarse por vibración y mal torque; Si no se detecta a tiempo, el resultado puede ser sobrecalentamiento, cortocircuito, daño en equipos, pérdida de producción y hasta riesgo de arco eléctrico.

Por consiguiente, la mejor respuesta es sencilla, aunque exige disciplina: inspección periódica, termografía, verificación de apriete, control de humedad y un plan de mantenimiento preventivo bien hecho.

¿Prefieres escuchar? Puedes reproducir la versión en audio del resto de este artículo a continuación.

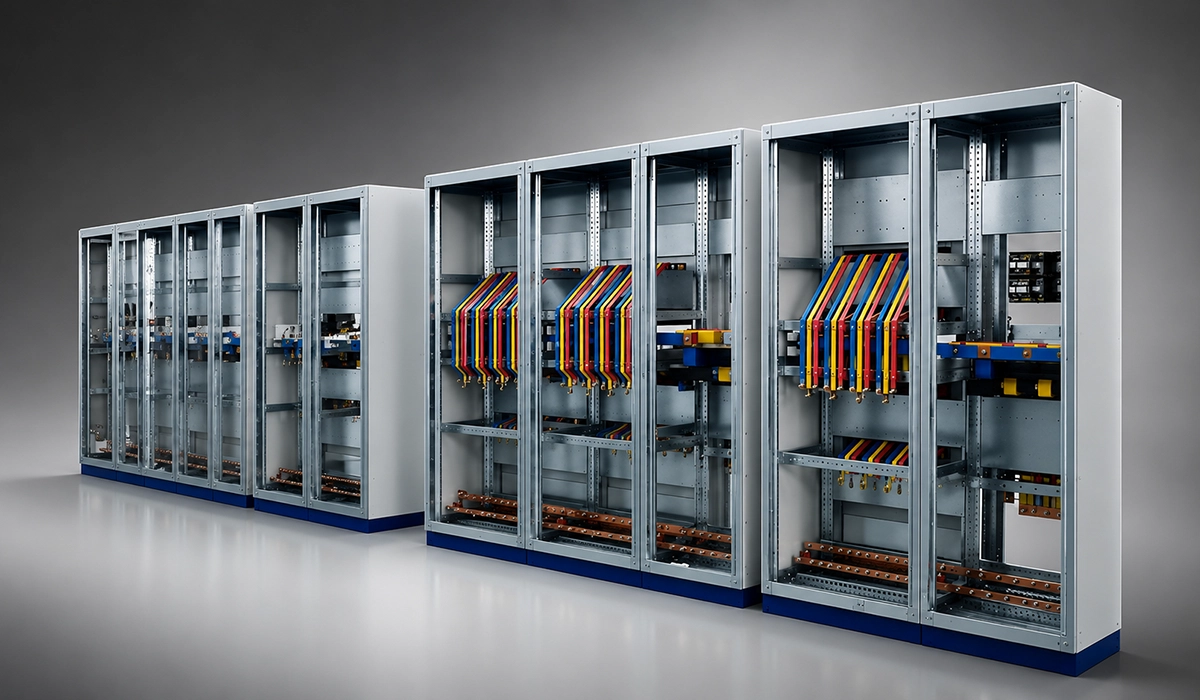

¿Qué es una falla de barra colectora?

Una falla de barra colectora ocurre cuando la pletina, sus uniones atornilladas, los aisladores soporte o el aislamiento dejan de conducir corriente de forma segura y eficiente. Se manifiesta como exceso de temperatura, corrosión, deformación mecánica, pérdida de rigidez dieléctrica o cortocircuito.

Dicho de forma práctica: el conjunto deja de transportar la carga con seguridad, normalmente por sobrecalentamiento, conexiones flojas, corrosión, contaminación o degradación del aislamiento. La norma de referencia para conjuntos de aparamenta de baja tensión es la IEC 61439-1, que define los ensayos de calentamiento, las propiedades dieléctricas y la resistencia a cortocircuito (Icw, Ipk) que el embarrado debe cumplir. En media tensión, el marco equivalente es la IEC 62271-200, incluida la clasificación de arco interno (IAC).

Conviene distinguir dos familias de falla, porque el diagnóstico es distinto:

  • Falla progresiva — resistencia de contacto que sube poco a poco, corrosión, envejecimiento del aislamiento. Se detecta con termografía y tendencias.
  • Falla súbita — cortocircuito franco, arco eléctrico, impacto mecánico. Se previene con dimensionamiento correcto y protecciones coordinadas.

Para evitar este tipo de problemas, te invitamos a conocer nuestros productos.

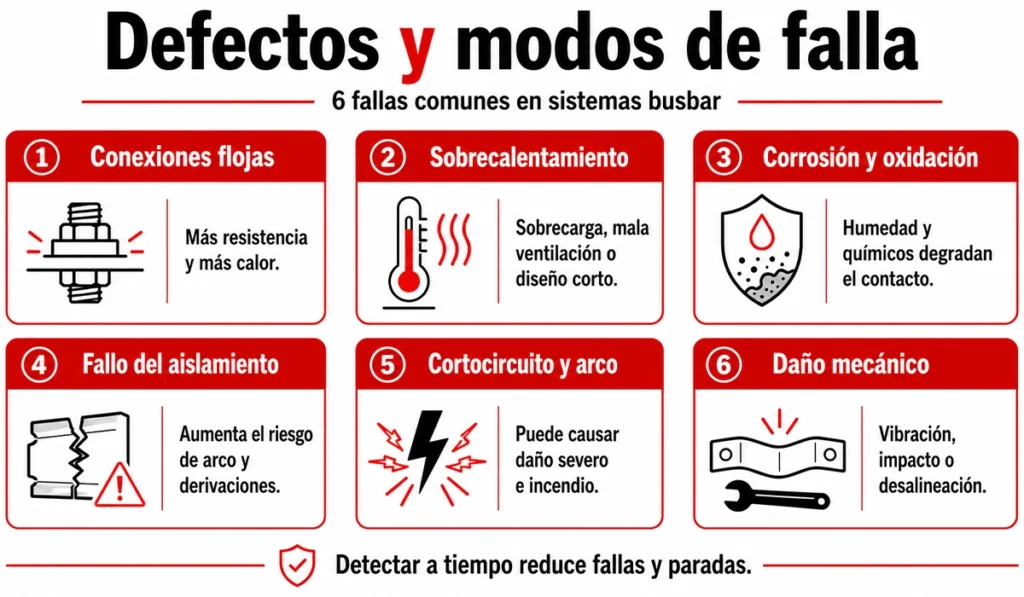

Defectos y modos de falla

Defectos y modos de falla

1. Conexiones flojas o con par de apriete incorrecto

Es el defecto más común y el más barato de evitar. Cuando un tornillo pierde presión de contacto, la resistencia de la junta aumenta; y como la potencia disipada sigue a I²R, duplicar la resistencia de contacto duplica el calor generado en ese punto con la misma corriente. Además, la vibración y los ciclos térmicos aflojan todavía más la unión, de modo que el defecto se realimenta.

En obra, la causa habitual no es el descuido sino el «apriete por intuición». El par de apriete lo fija el fabricante de la tornillería y del embarrado, no el criterio del montador, y debe aplicarse con llave dinamométrica calibrada. En juntas de aluminio hay un matiz importante: reapretar repetidamente una unión que ya ha fluido en frío no recupera la presión de contacto. La solución correcta son arandelas cónicas tipo Belleville, que mantienen la fuerza de apriete a lo largo de los ciclos térmicos.

2. Sobrecalentamiento de la barra colectora

El sobrecalentamiento del embarrado procede de sobrecarga, dimensionamiento insuficiente, ventilación deficiente, temperatura ambiente elevada, carga desequilibrada, superficies sucias o presión de contacto inadecuada.

Las tablas clásicas de intensidad admisible de pletina de cobre (tipo DIN 43671) se refieren a una temperatura de conductor de 65 °C con 35 °C de ambiente. Ese detalle se pasa por alto con frecuencia: un cuadro instalado en una sala a 45 °C, o a altitud elevada, no dispone de la corriente que dice la tabla y necesita derrateo. Por su parte, la IEC 61439-1 limita el calentamiento admisible en los bornes para conductores externos a 70 K sobre el ambiente.

Las señales son reconocibles: decoloración, olor a material quemado, marcas térmicas, aislante reblandecido y disparos repetidos de protecciones. La termografía es la herramienta adecuada porque revela el punto caliente antes de que el daño sea visible.

3. Corrosión y oxidación

La corrosión aparece por humedad, ambientes salinos, vapores químicos, contaminación o sellado deficiente de la envolvente. Al degradarse la superficie conductora sube la resistencia de contacto y, con ella, la temperatura. La ISO 9223 clasifica la corrosividad atmosférica en categorías C1 a CX, y esa clasificación debería condicionar tanto el tratamiento superficial del embarrado como el grado IP de la envolvente.

El comportamiento del cobre y del aluminio es distinto. El óxido de cobre conduce razonablemente bien. El óxido de aluminio (Al₂O₃), en cambio, se forma en segundos, es duro y es aislante, de modo que una junta de aluminio montada sin cepillar la superficie y sin aplicar compuesto inhibidor nace ya con una resistencia de contacto alta.

En uniones mixtas cobre-aluminio aparece además corrosión galvánica en presencia de humedad. La práctica correcta es usar placas de transición bimetálicas o recubrimientos de estaño o plata en las superficies de contacto.

4. Fallo del aislamiento

El aislamiento del embarrado se degrada por envejecimiento térmico, humedad, contaminación superficial, daño mecánico o distancias de aislamiento insuficientes. Cuando cae la rigidez dieléctrica aumenta el riesgo de defecto fase-fase y fase-tierra.

Un mecanismo que se subestima es el tracking: la contaminación conductora depositada sobre la superficie del aislador crea caminos de fuga que carbonizan el material de forma progresiva e irreversible. Por eso la línea de fuga, la distancia en el aire y la limpieza del cuadro importan tanto como el espesor del aislamiento.

La verificación se realiza con medición de resistencia de aislamiento y, cuando procede, con ensayo de tensión soportada. Ambas pruebas exigen personal cualificado y son verificaciones críticas antes de reenergizar un sistema afectado.

5. Cortocircuito y arco eléctrico

Un cortocircuito en el embarrado suele originarse por contaminación conductora, piezas sueltas, herramienta olvidada dentro del cuadro, daño en el aislamiento o instalación incorrecta. Si el conjunto no tiene la capacidad de cortocircuito adecuada —corriente admisible de corta duración Icw y valor de cresta Ipk—, la energía de defecto daña el equipo de forma severa.

El riesgo no es solo material. El arco eléctrico expone al personal a energía incidente elevada, y su cálculo y etiquetado se rigen por la IEEE 1584, mientras que los procedimientos de trabajo seguro siguen la EN 50110-1 en Europa o la NFPA 70E en el ámbito norteamericano.

6. Daño mecánico, esfuerzos electrodinámicos y aisladores soporte

Durante un cortocircuito, las barras paralelas se repelen o se atraen con fuerzas proporcionales al cuadrado de la corriente de cresta, e inversamente proporcionales a la separación entre fases. Ese es el motivo real por el que la distancia entre aisladores soporte no se elige por estética: define el momento flector que soporta la pletina y el esfuerzo que llega a cada aislador.

Si la distancia entre apoyos es excesiva, la barra cede, se desalinea y fatiga las juntas atornilladas antes de tiempo. La vibración continua, los impactos durante el transporte y la dilatación térmica de tramos largos producen el mismo efecto de forma acumulativa. En embarrados largos conviene prever juntas de dilatación flexibles: una pletina de cobre de varios metros cambia de longitud de forma apreciable entre el arranque en frío y el régimen permanente.

Causas principales

Causa Qué ocurre Riesgo
Conexiones flojas Sube la resistencia de contacto Hot spots, incendio
Sobrecarga La corriente excede el diseño Sobrecalentamiento
Corrosión Se degrada la superficie conductora Calor, caída de tensión
Ingreso de humedad Baja la resistencia de aislamiento Cortocircuito
Mala instalación Torque incorrecto o desalineación Falla prematura
Vibración Las uniones se aflojan con el tiempo Falla de conexión
Contaminación Polvo o químicos se acumulan Tracking, arco
Dimensionamiento incorrecto El busbar trabaja demasiado caliente Menor vida útil

Cobre o aluminio: cómo cambia el modo de falla

La elección del material no es solo una cuestión de coste: cambia el modo de falla dominante y, por tanto, el plan de mantenimiento.

Criterio Cobre (Cu-ETP) Aluminio (EN AW-1350)
Conductividad ≈ 100 % IACS ≈ 61 % IACS
Sección para igual corriente Referencia ≈ 1,5–1,6 × la del cobre
Peso para igual corriente Referencia Notablemente menor
Óxido superficial Conductor, tolerable Aislante, se forma en segundos
Fluencia en frío Baja Alta — exige arandelas cónicas
Modo de falla dominante Corrosión en ambiente agresivo Pérdida de presión en la junta
Preparación de junta Limpieza y, si aplica, estañado Cepillado + compuesto inhibidor, obligatorio

Elija cobre cuando el espacio disponible sea limitado, el ambiente sea agresivo o el mantenimiento vaya a ser poco frecuente. Elija aluminio cuando el peso y el coste manden, la sección adicional quepa en el cuadro y exista un procedimiento de montaje disciplinado. El error clásico consiste en especificar aluminio por precio y montarlo con el mismo procedimiento que el cobre: sin cepillado, sin compuesto y sin arandelas cónicas, la junta empieza a calentarse en los primeros meses de servicio.

Señales de alerta

  • Decoloración en cobre o aluminio.
  • Marcas de quemado cerca de juntas.
  • Hot spots en termografía.
  • Olor extraño en paneles o switchgear.
  • Chasquidos o zumbidos anormales.
  • Disparos frecuentes de protecciones.
  • Corrosión visible.
  • Aislante quebradizo o derretido.
  • Tornillería suelta.
  • Condensación dentro del gabinete.
  • Caída de tensión anormal.
  • Diferencia de temperatura entre fases.

Solo personal eléctrico cualificado debe inspeccionar equipos energizados. Y, por supuesto, siempre hay que seguir el bloqueo y etiquetado, distancias de seguridad y normativa aplicable.

Cómo detectar fallas temprano

Inspección visual

Busque corrosión, decoloración, suciedad, humedad, tornillería floja, piezas dañadas y señales de arco. Es la revisión más barata y sigue siendo una de las más rentables de cualquier plan de inspección de embarrados.

Termografía infrarroja

La termografía localiza puntos calientes con el sistema en carga, y su valor está en el criterio numérico, no en la imagen. El procedimiento se rige por la ISO 18434-1, y la cualificación del termógrafo por la ISO 18436-7.

El criterio de decisión más utilizado compara componentes similares sometidos a carga similar —por ejemplo, la misma junta en las tres fases:

ΔT entre componentes similares Interpretación Acción
1–3 °C Posible deficiencia Investigar
4–15 °C Deficiencia probable Reparar en la próxima parada
> 15 °C Discrepancia mayor Reparar de inmediato

Dos condiciones determinan la validez del ensayo: la carga debe ser al menos del 40 % de la nominal en el momento de la medición, y debe registrarse la carga real, porque la temperatura escala con . Un termograma tomado al 15 % de carga puede ocultar por completo una junta defectuosa.

Verificación del par de apriete

Compruebe el apriete con llave dinamométrica calibrada y contra la especificación del fabricante. Registre los valores: la utilidad del dato está en la tendencia entre revisiones, no en la lectura aislada. En juntas de aluminio, si la unión ha perdido presión de forma repetida, sustituya la tornillería y añada arandelas cónicas en lugar de reapretar una vez más.

Medición de resistencia de contacto

La medición con micro-ohmímetro (método de caída de tensión con corriente continua elevada) cuantifica lo que la termografía solo sugiere. El criterio práctico es comparativo: una junta cuya resistencia supera de forma clara la de las juntas equivalentes de las otras fases es una junta defectuosa, aunque su temperatura todavía parezca aceptable con carga baja.

Medición de resistencia de aislamiento

El ensayo con megóhmetro detecta degradación tras humedad, mantenimiento o una falla previa. La IEC 61439-1 admite, como verificación alternativa, una medida a 500 V c.c. con un resultado mínimo de 1 000 Ω por voltio de tensión asignada. Ese es el suelo normativo, no un objetivo de mantenimiento: en la práctica, los valores de un embarrado sano son muy superiores, y lo relevante es la caída respecto a medidas anteriores. Desconecte previamente los equipos electrónicos sensibles.

Ensayo de tensión soportada a frecuencia industrial

El ensayo dieléctrico —conocido en obra como prueba de alta tensión en barra— aplica una tensión de ensayo muy superior a la de servicio para verificar la rigidez del aislamiento. Según la IEC 61439-1, para una tensión asignada de aislamiento Ui comprendida entre 300 V y 690 V, el valor de ensayo es del orden de 1 890 V en corriente alterna.

Tres precisiones que evitan problemas: es un ensayo de verificación de diseño y de rutina en fábrica, no una prueba de mantenimiento rutinario; es potencialmente destructivo sobre aislamiento ya envejecido; y exige desconectar toda la electrónica del conjunto. En mantenimiento de instalaciones en servicio, la medida de resistencia de aislamiento con seguimiento de tendencia es la opción razonable, y el ensayo dieléctrico se reserva para recepción, reforma o reenergización tras una falla.

Revisión del perfil de carga

Compruebe si existe sobrecarga, desequilibrio entre fases, armónicos o ampliaciones que el conjunto ya no admite. Las cargas no lineales merecen atención específica: las corrientes de tercer armónico y sus múltiplos impares se suman en el neutro en lugar de cancelarse, de modo que un embarrado con neutro de sección reducida puede sobrecalentarse mientras las tres fases muestran valores normales. A veces el problema no está en la barra, sino en cómo se está utilizando.

Cómo prevenir fallas

La mejor prevención combina selección correcta, instalación correcta y mantenimiento. Para eso, conviene:

  • Usar barras correctamente dimensionadas.
  • Respetar el torque de montaje.
  • Proteger el sistema contra humedad, polvo y químicos.
  • Elegir el IP rating adecuado.
  • Programar termografía periódica.
  • Mantener paneles limpios y secos.
  • Revisar después de sobrecargas o inundaciones.
  • Documentar tendencias de temperatura y hallazgos.
  • Reemplazar piezas dañadas antes de que el problema crezca.

Un plan de mantenimiento preventivo de barras bien hecho suele reducir averías, paradas no planificadas y riesgos de seguridad. Para estudiar más, puedes leer este blog.

Cuándo reparar o reemplazar

Un busbar puede necesitar reemplazo cuando hay quemaduras visibles, aislamiento muy degradado, corrosión severa, deformación física o fallas repetidas en la misma junta. También puede ser necesario si el sistema quedó pequeño para la carga real.

Para instalaciones industriales, la decisión correcta depende del estado del busbar, del historial de fallas, de la carga futura y del ambiente. Nuestro equipo puede ayudar a evaluar si conviene reparar, sustituir o actualizar el sistema.

Checklist de mantenimiento

  • Revisar visualmente el busbar.
  • Buscar marcas térmicas o de quemado.
  • Comprobar aprietes según especificación.
  • Inspeccionar aislamiento y soportes.
  • Verificar el sellado del envolvente.
  • Detectar polvo, humedad o contaminación.
  • Hacer termografía bajo carga.
  • Revisar perfil de carga y ampliaciones.
  • Medir resistencia de aislamiento cuando aplique.
  • Registrar hallazgos y correcciones.

Conclusión: prevención de fallas de barra colectora

Las fallas de la barra colectora rara vez aparecen de la nada como un apriete incorrecto, una conexión que se afloja con la vibración, un poco de corrosión o una subida de temperatura que nadie revisó a tiempo. Si no se detecta a tiempo, ese detalle se convierte en sobrecalentamiento, en cortocircuito, en parada de línea y, en el peor de los casos, en riesgo de arco eléctrico para el personal.

La clave no está en buscar la solución más avanzada, sino en mantener la disciplina: inspección periódica, termografía bajo carga, verificación de torque según especificación, control de humedad y un plan de mantenimiento preventivo bien documentado. Un plan de este tipo no solo reduce averías y paradas no planificadas; también protege la inversión en equipos y mejora la seguridad de toda la instalación.

Què Pregunta la Gente Sobre Las Fallas de la Barra Colectora

¿Qué es una falla de barra colectora?

Una falla de barra colectora ocurre cuando la pletina, sus uniones atornilladas, los aisladores soporte o el aislamiento dejan de conducir corriente de forma segura. Se manifiesta como sobrecalentamiento, corrosión, deformación, pérdida de rigidez dieléctrica, cortocircuito o arco eléctrico.

¿Cuáles son las causas más comunes de fallas en barras colectoras?

Las conexiones flojas o con par de apriete incorrecto encabezan la lista, seguidas de sobrecarga, corrosión, ingreso de humedad, contaminación, vibración y dimensionamiento insuficiente. Casi todas comparten el mismo mecanismo: aumento de la resistencia de contacto y, con ella, del calor disipado.

¿Por qué se sobrecalienta una barra colectora?

Por sobrecarga, sección insuficiente, ventilación deficiente, temperatura ambiente elevada, desequilibrio entre fases, armónicos o presión de contacto inadecuada en las juntas. La potencia disipada sigue la ley I²R, de modo que un pequeño aumento de resistencia produce un aumento considerable de temperatura.

¿Cómo detectar un sobrecalentamiento en una barra colectora?

Con termografía infrarroja bajo carga de al menos el 40 % de la nominal, comparando la misma junta en las tres fases. Un ΔT de 4 a 15 °C indica una deficiencia que debe repararse en la próxima parada; por encima de 15 °C, la intervención es inmediata.

¿Qué provoca una conexión floja en una barra colectora?

La vibración, los ciclos térmicos, un par de apriete inicial incorrecto y, en aluminio, la fluencia en frío del material. El resultado es pérdida de presión de contacto, aumento de la resistencia de la junta y formación de un punto caliente que se agrava con el tiempo.

¿La corrosión puede causar fallas en barras colectoras?

Sí. La corrosión degrada la superficie conductora, eleva la resistencia de contacto y provoca calentamiento y caída de tensión. En uniones cobre-aluminio aparece además corrosión galvánica, que se evita con placas de transición bimetálicas o recubrimientos de estaño o plata.

¿Qué es una falla de aislamiento en una barra colectora?

Es la pérdida de rigidez dieléctrica del aislamiento o de los aisladores soporte por envejecimiento térmico, humedad, contaminación o daño mecánico. Facilita defectos fase-fase y fase-tierra, y el tracking superficial la vuelve progresiva e irreversible.

¿Qué riesgos genera una falla en una barra colectora?

Sobrecalentamiento, cortocircuito, incendio, daño en la aparamenta aguas arriba y abajo, parada no planificada de producción y exposición del personal a arco eléctrico. El cálculo de la energía incidente y el etiquetado correspondiente se rigen por la IEEE 1584.

¿Qué pruebas ayudan a detectar fallas en barras colectoras?

Inspección visual, termografía según ISO 18434-1, verificación del par de apriete, medición de resistencia de contacto con micro-ohmímetro y medida de resistencia de aislamiento. El ensayo dieléctrico de tensión soportada se reserva para recepción, reforma o reenergización tras una falla.

¿Cada cuánto debe inspeccionarse una barra colectora?

La termografía anual es una referencia habitual en instalaciones industriales, y semestral en ambientes agresivos, con carga elevada o con histórico de incidencias. La inspección visual y la verificación de aprietes se programan en cada parada de mantenimiento y siempre después de una sobrecarga o un defecto.
