El software de cálculo de embarrado dimensiona el juego de barras de un cuadro: calcula la intensidad admisible, la caída de tensión, los esfuerzos de cortocircuito y el comportamiento térmico de las pletinas, casi siempre dentro de un entorno de CAD eléctrico y a partir del esquema unifilar del proyecto.
Cualquiera que haya dimensionado un embarrado a mano lo sabe: entre las tablas de intensidad admisible, la caída de tensión, el cortocircuito y las comprobaciones térmicas, se te va media mañana. Y basta un número mal copiado para tener que rehacerlo todo. Por eso el software de cálculo de embarrado se ha vuelto casi imprescindible en la oficina técnica. Este repaso, para proyectistas y cuadristas, mira qué hace ese software, cómo se apoya en el esquema unifilar y qué conviene tener claro antes de fiarse del resultado.
¿Qué es el software de cálculo de embarrado y qué resuelve?

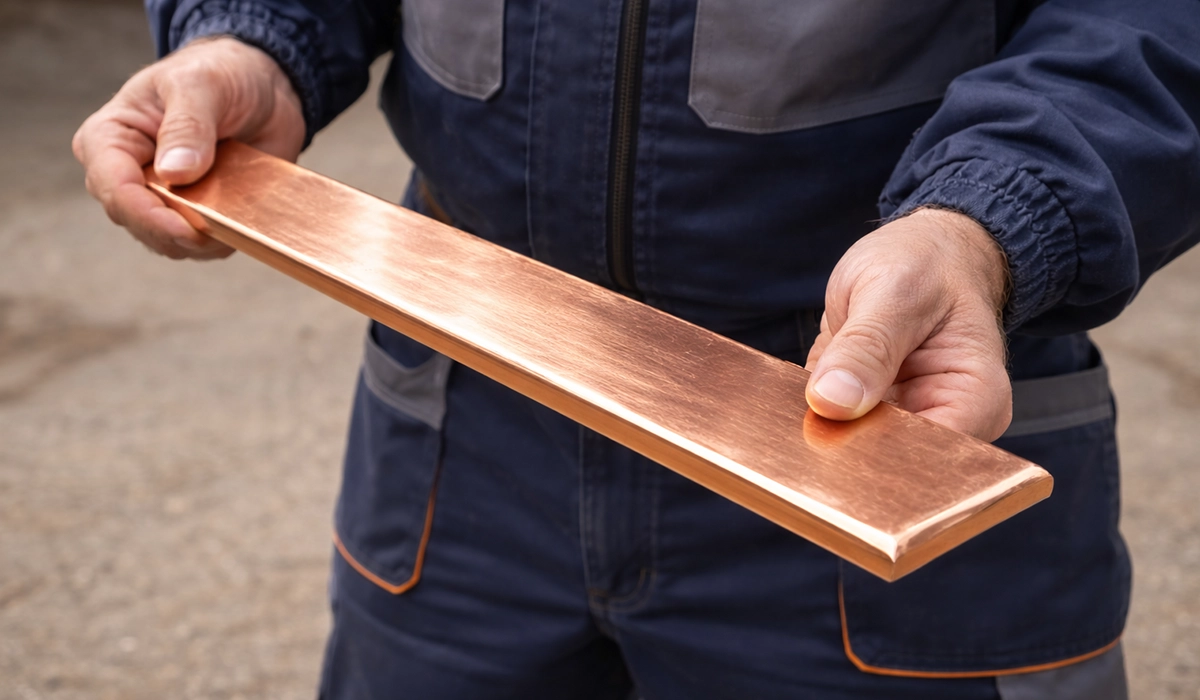

En el fondo, es una herramienta que te hace los números del juego de barras. Le das la corriente de proyecto, el material y la disposición de las pletinas de cobre, y te devuelve el dimensionado: intensidad admisible, densidad de corriente, caída de tensión y aguante frente al cortocircuito. Muchos de estos módulos viven dentro de un software de diseño eléctrico, así que el cálculo no va suelto, sino pegado al proyecto. Frente al cálculo manual de toda la vida, ganas dos cosas: rapidez y trazabilidad. Cambias un dato y se recalcula todo, y queda registro de por qué el embarrado es como es.
Tipos de herramientas: 2D, 3D y gratis o de pago
| Tipo de Herramienta | Qué Resuelve | 2D / 3D | Coste | Cuándo Elegirla |
|---|---|---|---|---|
| CAD Eléctrico General | Esquemas Unifilares y Multifilares, Planos y Listados de Material | 2D | Gratuito o de Pago | Documentación de Proyecto sin Dimensionado Normativo |
| Módulo de Cálculo Eléctrico | Intensidad Admisible, Caída de Tensión, Cortocircuito y Secciones Según REBT | 2D | De Pago (con Versiones Limitadas Gratuitas) | Cuando el Cálculo Debe Quedar Justificado ante Normativa |
| Software de Diseño de Cuadros | Dimensionado del Embarrado, Biblioteca de Componentes y Montaje en Envolvente | 3D | De Pago | Cuadros a Medida: Distancias, Apoyos y Disipación Reales |
| Calculadora Online del Fabricante | Comprobación Rápida de una Pletina Concreta | Sin Dibujo | Gratuito | Verificación Puntual o Segunda Opinión sobre un Resultado |
No todas juegan en la misma liga. Está el software CAD eléctrico general, bueno para esquemas y planos; y está el software de diseño de cuadros eléctricos, más específico, pensado para dimensionar y montar el embarrado con su biblioteca de componentes. Luego, la eterna duda: ¿2D o 3D? El 2D basta para el esquema y el cálculo; el 3D compensa cuando hay que comprobar distancias, montaje y disipación dentro de la envolvente real. Y por último, gratis o de pago. Hay software gratuito de diseño de cuadros eléctricos que resuelve lo básico; las suites de pago añaden cálculo normativo, informes y soporte. La elección depende del volumen de proyectos, no de la moda.
Del esquema unifilar al cálculo del embarrado
Aquí encaja el gran motor de trabajo de la oficina técnica: el esquema unifilar. La mayoría de estas herramientas dibujan el esquema unifilar del cuadro eléctrico y, desde ahí, calculan lo que cuelga de él, embarrado incluido. Es decir, el mismo entorno te vale para el esquema unifilar trifásico de una nave, para el unifilar de una instalación fotovoltaica y para el dimensionado de las barras. Para quien empieza o hace algo puntual, existen programas de esquema unifilar gratis, incluso algunos para hacerlo online. Un apunte de andar por casa: el unifilar resume; cuando necesitas el detalle de cada conductor, el que manda es el esquema multifilar.
Qué calcula el software: intensidad admisible, caída de tensión y cortocircuito
| Magnitud | Norma de Referencia | Datos de Entrada | Criterio de Aceptación |
|---|---|---|---|
| Intensidad Admisible | UNE-EN 61439-1 / -2 | Sección de la Pletina, Nº de Pletinas en Paralelo, Temperatura Ambiente | Calentamiento Dentro del Límite Declarado del Conjunto |
| Caída de Tensión | REBT, ITC-BT-19 | Longitud del Embarrado, Intensidad de Proyecto, Factor de Potencia | ≤ 3 % Alumbrado y 5 % Otros Usos (4,5 % y 6,5 % con Centro de Transformación Propio) |
| Cortocircuito (Térmico) | UNE-EN 60909-0 | Icc en el Punto, Tiempo de Despeje de la Protección | I²t ≤ k²S² y Valor Asignado Icw del Conjunto |
| Esfuerzos Electrodinámicos | UNE-EN 61439-2 | Distancia entre Apoyos, Separación entre Pletinas, Ipk | Resistencia Mecánica del Aislador y del Soporte |
| Efecto Pelicular y de Proximidad | Criterio del Fabricante | Espesor de la Pletina, Separación entre Barras en Paralelo | Reparto de Corriente Aceptable entre Pletinas |
Vamos a los números. El primero es la intensidad admisible: cuánta corriente aguanta la pletina sin pasarse de temperatura, lo mismo que la intensidad máxima admisible de un cable, pero aplicada a la barra. El segundo es la caída de tensión, que en instalaciones interiores el REBT, en su ITC-BT-19, limita (de forma orientativa, un 3 % en alumbrado y un 5 % en otros usos; conviene confirmar el valor según la instalación). Y el tercero es el cortocircuito: la corriente que soportaría el embarrado durante una falta, que se calcula siguiendo la UNE-EN 60909-0 y se coordina con los valores asignados Icw e Ipk del conjunto. A eso se suman el cálculo de sección y, en las herramientas más completas, el comportamiento térmico y los esfuerzos entre barras.
Buenas prácticas y normativa: UNE-EN 61439 y REBT
El software calcula, pero no firma por ti. El marco del embarrado es la UNE-EN 61439, que fija cómo se declara la corriente asignada del juego de barras, junto con el REBT y el marcado CE del conjunto. Dos consejos de oficina. Uno: revisa siempre las hipótesis que asume el programa —temperatura ambiente, tipo de instalación, factores de corrección—, porque un valor por defecto equivocado te falsea todo el cálculo. Dos: no te fíes de un número suelto sin entender de dónde sale. La herramienta acelera; el criterio lo sigues poniendo tú.
Calcular es media faena; fabricar es la otra
Un buen software de cálculo de embarrado te ahorra horas y te deja un proyecto trazable y defendible ante la normativa. Pero el plano, por bueno que sea, no conduce corriente. Esa pletina bien dimensionada hay que fabricarla igual de fina: cortada, punzonada y doblada con la geometría exacta, que es donde de verdad se juegan las pérdidas y los puntos calientes que el cálculo prometía evitar. Y en ese paso, el de convertir el diseño en un embarrado real, te podemos echar una mano.
