Qué es una unidad principal de anillo

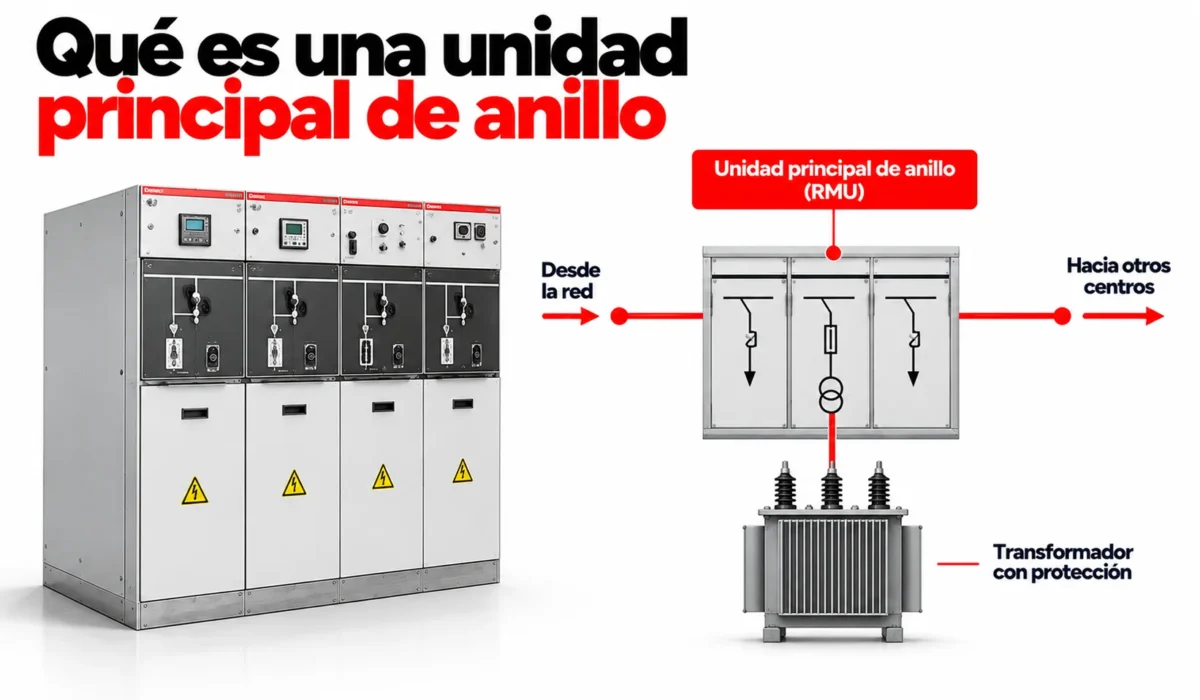

Una unidad principal de anillo, denominada RMU por Ring Main Unit, es un conjunto de aparamenta de media tensión utilizado en distribución secundaria. Integra funciones de maniobra y, según su configuración, protección de derivaciones. Su misión es conectar circuitos de la red y permitir su operación mediante los aparatos previstos.
Para situarla, imagina un centro de transformación alimentado desde una red que continúa hacia otros centros. Una línea conecta con un lado de esa red; otra, con el lado siguiente. Una tercera función alimenta el transformador mediante una protección adecuada. Es un ejemplo habitual, no una composición obligatoria: existen unidades con otras combinaciones y números de funciones.
Aquí conviene separar tres conceptos:
- La RMU conecta, maniobra y, cuando incorpora la función correspondiente, protege circuitos.
- El transformador modifica el nivel de tensión.
- El centro de transformación reúne esos equipos y los demás elementos necesarios para su instalación.
Por tanto, una celda RMU no transforma por sí misma media tensión en baja tensión. Tampoco basta su nombre para deducir que la red funciona permanentemente como un anillo cerrado. Para entender su operación, primero hay que leer las conexiones.
La RMU es una solución dentro de las celdas de media tensión; no todas las celdas de esta categoría tienen la misma configuración ni la misma aplicación.
El esquema de una RMU: líneas del anillo y derivación al transformador
Tomemos una configuración con dos funciones de línea y una derivación protegida mediante interruptor automático. Cada línea se conecta al embarrado a través de su interruptor-seccionador; la salida al transformador pasa por el interruptor automático y su protección asociada.
Esta descripción corresponde a una configuración explicativa, no a un plano de instalación. El unifilar del fabricante debe identificar también las funciones de seccionamiento y puesta a tierra. En un esquema unifilar, cada línea representa el circuito trifásico: no significa que las tres fases estén unidas físicamente mediante una sola barra.
Qué conecta cada función
| Función | Qué conecta | Qué debes distinguir |
|---|---|---|
| Línea A | Un lado de la red con las barras, a través de su aparato | El sentido de alimentación puede cambiar |
| Línea B | El otro lado de la red con las barras, a través de su aparato | No implica alimentación simultánea desde dos fuentes independientes |
| Derivación protegida | Las barras con el circuito del transformador | Incorpora la solución de protección especificada |
| Barras colectoras | Las funciones internas del conjunto | No forman por sí solas el anillo exterior |
| Puesta a tierra | El circuito previsto con tierra mediante su función correspondiente | No es el retorno de servicio ni sustituye la protección |
Esta distinción evita un error frecuente al leer dibujos simplificados: los cables no llegan directamente a un nodo común sin aparatos intermedios. La continuidad de cada recorrido depende del estado de sus dispositivos.
Además, llamar «entrada» a la Línea A describe una condición de explotación, no una propiedad permanente del cable. Si cambia la ruta de alimentación autorizada, la energía puede llegar desde el otro lado. Con el esquema interno ya claro, podemos ampliar la mirada hacia la red.
Como lectura complementaria, la guía de configuración de embarrado explica disposiciones en baja tensión. Ayuda a comparar conceptos de distribución, pero sus criterios no sustituyen los del conjunto de media tensión.
Cómo funciona el anillo con un punto normalmente abierto

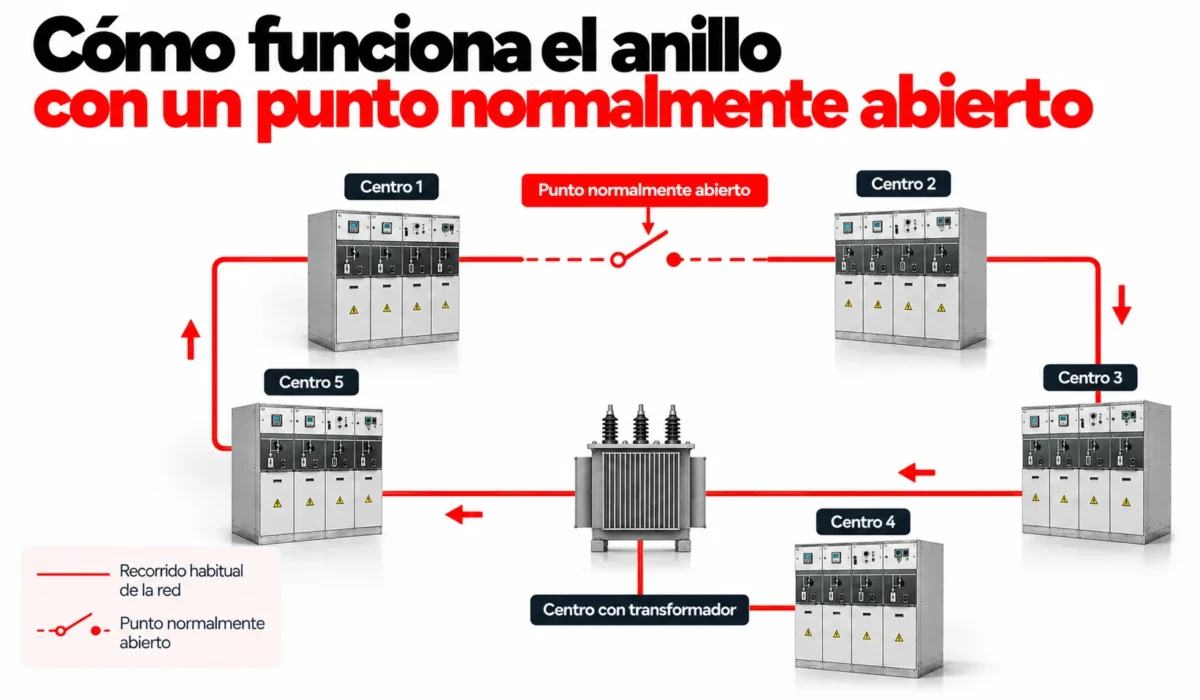

Imagina varios centros conectados sucesivamente mediante cables. El trazado puede formar un anillo físico, pero la red puede explotarse con un punto normalmente abierto. Ese punto interrumpe la continuidad eléctrica del recorrido en el estado habitual.
No tiene por qué existir un punto abierto en cada RMU. Su posición pertenece al esquema de explotación de la red completa. Así, la topología física y el estado de los aparatos son dos cosas distintas: ver un recorrido circular en un plano no demuestra que esté cerrado eléctricamente.
Esta arquitectura permite plantear rutas alternativas de alimentación. Si un tramo sufre una avería, puede estudiarse su aislamiento y la realimentación de zonas sanas desde otra dirección. La posibilidad real depende de la capacidad disponible, las protecciones, el estado de la red y los procedimientos autorizados.
También hay que separar dos acciones:
- Despejar la corriente de defecto mediante la protección y el aparato adecuados.
- Aislar posteriormente el tramo afectado conforme al procedimiento de explotación.
Un interruptor-seccionador de carga no debe interpretarse como un dispositivo capaz de interrumpir cualquier cortocircuito. La función que despeja el defecto puede estar aguas arriba o en una posición específicamente equipada para ello.
La motorización y el telecontrol pueden facilitar determinadas operaciones; la restauración automática exige además lógica, comunicaciones y condiciones de red compatibles. Por eso, instalar una RMU no garantiza suministro ininterrumpido ni transferencia automática.
En instalaciones con generación y almacenamiento, las microrredes eléctricas requieren además una estrategia de control y protección propia: la maniobra de la RMU es solo una parte de esa arquitectura.
Dónde están las barras colectoras y qué conectan

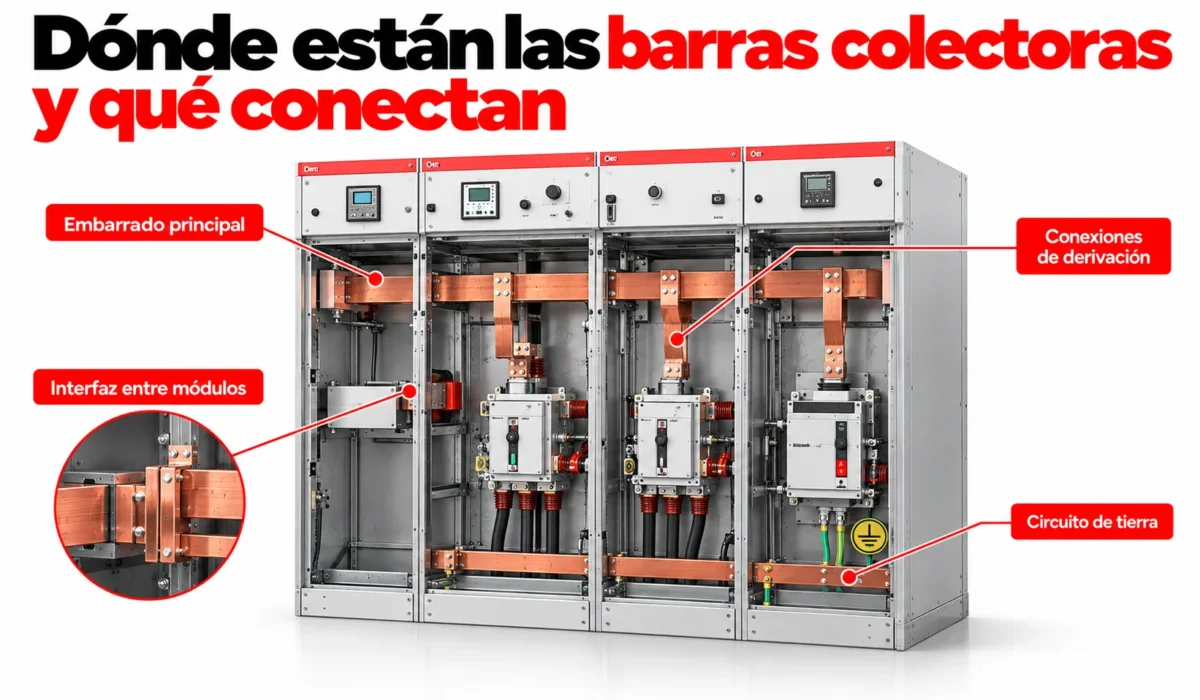

Ahora volvamos al interior del equipo. El unifilar muestra qué está conectado; las barras colectoras y sus interfaces materializan parte de esas conexiones. Sin embargo, el mismo esquema puede resolverse mediante geometrías y tecnologías distintas.
El embarrado principal: la unión entre funciones
El embarrado principal interconecta las funciones conforme al esquema del conjunto. Desde él se establecen los recorridos hacia los aparatos de línea y hacia las derivaciones.
Las barras de fase conducen corriente de servicio cuando existe un recorrido cerrado. No seleccionan la fuente de alimentación, no despejan por sí mismas un defecto y no modifican la tensión. Esas tareas corresponden a otros elementos del sistema.
Las conexiones de derivación: del embarrado al aparato
Entre el embarrado y cada función pueden existir conexiones conformadas, contactos e interfaces específicas. Su geometría debe resolver posiciones de terminales, espacio disponible, aislamiento y montaje.
«Barra de cobre» describe una pieza y su material; «barra colectora» describe una función eléctrica. No son sinónimos perfectos. Una pieza de cobre puede servir como conexión local, mientras que una barra colectora puede responder a otra construcción o material.
Las interfaces entre módulos: continuidad y aislamiento
En equipos preparados para ampliación, las interfaces permiten continuar la conexión entre unidades compatibles. No todas consisten en una junta atornillada accesible. Su construcción y montaje dependen de la familia del fabricante.
Por tanto, copiar dimensiones externas no basta para fabricar un sustituto. También deben respetarse el contacto eléctrico, el aislamiento, las características asignadas y la validación del conjunto.
La tierra: un circuito con otra misión
La barra de tierra o circuito de tierra pertenece al sistema de protección. Debe distinguirse de las barras de fase y de las funciones de puesta a tierra de los circuitos.
En España, los aparatos y sus enclavamientos deben considerarse dentro del Reglamento sobre condiciones técnicas y garantías de seguridad en instalaciones eléctricas de alta tensión y sus instrucciones aplicables. El reglamento diferencia interruptores, seccionadores y seccionadores de puesta a tierra, con requisitos propios de cada función.
En todas estas conexiones, el diseño debe atender al calentamiento, los esfuerzos de cortocircuito y el comportamiento dieléctrico. Ninguna tabla genérica de sección de cobre sustituye esa evaluación. Tampoco corresponde abrir una cuba sellada o improvisar conexiones para modificar un equipo.
Al revisar las interfaces, distingue las distancias de aislamiento y líneas de fuga que correspondan a la tecnología empleada; sus criterios no se trasladan sin más entre conexiones en aire, gas o aislamiento sólido.
Máquina recomendada Máquina HBC-A120 Corta, punzona y dobla barras de cobre y aluminio con las dimensiones hasta 120 × 12 mm— operando en tres estaciones simultáneamente. 120 × 12 mm 3 unidades de potencia Corte · Perforación · Doblado
Protección del transformador: fusibles o interruptor automático
Hasta aquí hemos seguido el recorrido hacia las barras. Para alimentar el transformador, falta una decisión esencial: cómo se protege su derivación.
Entre las soluciones posibles figuran la combinación interruptor-fusibles y el interruptor automático con protección asociada. Ambas requieren selección y coordinación para la aplicación; no existe una regla que convierta una en la opción universalmente superior.
| Solución | Funcionamiento que debe evaluarse | Qué no debes asumir |
|---|---|---|
| Combinación interruptor-fusibles | Coordinación del conjunto y adecuación de los fusibles al transformador y al servicio | Que cualquier fusible es intercambiable o adecuado |
| Interruptor automático con protección asociada | Detección y actuación mediante el sistema de protección previsto | Que equivale a un simple interruptor de carga |
Esta elección afecta al recorrido y a sus componentes, pero no cambia la función básica del embarrado: interconectar las posiciones previstas.
También puede haber características asignadas diferentes entre las funciones de línea y la salida protegida. No debes trasladar automáticamente la intensidad del embarrado a cada derivación.
La especificación necesita datos del transformador, de la red y de la coordinación del proyecto. Sin ellos, no corresponde proponer calibres de fusibles, ajustes de relé ni secuencias de rearme. El objetivo es reconocer las alternativas antes de seleccionar una configuración concreta.
La coordinación entre celdas, transformador y envolvente también forma parte del diseño de un centro de transformación prefabricado.
RMU compacta y ampliable: qué cambia en las conexiones
Con el esquema eléctrico definido, llega la pregunta constructiva: ¿cómo se reúnen esas funciones y qué ocurre si se necesitan más?
Compacidad, modularidad y extensibilidad describen aspectos distintos. La compacidad se refiere a la integración física; la modularidad, a la organización por unidades; la extensibilidad, a la posibilidad prevista de incorporar funciones adicionales. Una unidad compacta puede admitir ampliación si el fabricante ha diseñado sus interfaces para ello.
Como ejemplo de diversidad constructiva, Ormazabal describe su familia cgmcosmos mediante soluciones modulares y compactas. Es una característica de esa familia, no una definición aplicable a todas las RMUs.
Antes de ampliar, hay que revisar:
- Compatibilidad de las interfaces.
- Características eléctricas de las funciones y del conjunto.
- Espacio disponible y condiciones de instalación.
- Aislamiento y requisitos de montaje.
- Documentación y validación de la configuración resultante.
También existen diferentes tecnologías de aislamiento. El medio que aísla el circuito y el medio que interrumpe la corriente no son necesariamente el mismo: un interruptor de vacío no implica que toda la unidad esté aislada en vacío. Tampoco conviene identificar RMU exclusivamente con SF6.
La siguiente decisión ya no consiste en elegir una etiqueta constructiva, sino en comprobar que la configuración responde a la red y al emplazamiento.
Las ampliaciones deben respetar la sujeción y aislamiento de embarrados previstos por el fabricante, sin improvisar soportes ni adaptar interfaces incompatibles.
Qué datos revisar antes de especificar una RMU
La especificación empieza por el unifilar. Después se contrastan las características de cada función y del conjunto. Esa secuencia evita seleccionar un equipo solo porque su tensión o su tamaño parecen adecuados.
| Dato | Para qué sirve |
|---|---|
| Unifilar y número de funciones | Definir líneas, derivaciones y ampliaciones previstas |
| Tensión asignada y nivel de aislamiento | Coordinar el equipo con la red y el emplazamiento |
| Intensidad de barras y de cada función | Comprobar el servicio normal sin mezclar características |
| Corriente soportada de corta duración y duración asociada | Evaluar la solicitación térmica durante el defecto |
| Valor de cresta soportado | Evaluar las solicitaciones electrodinámicas especificadas |
| Protección del transformador | Definir la solución y su coordinación |
| Interfaces de cable y ampliación | Comprobar compatibilidad eléctrica y mecánica |
| Ambiente, acceso e instalación | Revisar las condiciones de la configuración suministrada |
| Clasificación de arco interno, cuando corresponda | Contrastar la clasificación y sus condiciones aplicables |
| Operación local, remota o automatizada | Definir accionamientos, auxiliares y control |
La corriente soportada durante un defecto no es lo mismo que el poder de corte de un aparato. Tampoco deben confundirse la intensidad asignada de las barras y la de una función particular.
Los valores de catálogo requieren otra precaución: las cifras máximas de una familia no tienen por qué estar disponibles simultáneamente en cualquier configuración. Si comparas propuestas, pide la documentación correspondiente al equipo que se suministrará, no solo una página resumen con valores «hasta».
Para comprender por qué el valor de cresta importa en las barras, sus uniones y soportes, consulta el análisis de esfuerzos electrodinámicos.
Fabricación de barras de cobre para conjuntos RMU
Cuando el fabricante ha definido las conexiones, el problema cambia de escala. Ya no se trata de decidir el esquema de red, sino de convertir un plano aprobado en piezas que encajen sin forzar terminales ni alterar las interfaces.
En las barras de cobre compatibles con estos procesos, cada operación responde a una necesidad concreta:
| Operación | Necesidad que resuelve | Comprobación de la pieza |
|---|---|---|
| Corte | Obtener longitud y extremos según plano | Dimensiones y estado del borde |
| Punzonado | Crear los agujeros de unión o fijación especificados | Posición, geometría y acabado |
| Doblado | Situar contactos en el plano y orientación previstos | Ángulo, radio y posición final |
| Inspección | Confirmar correspondencia con la documentación | Rebabas, superficie, identificación y trazabilidad |
La secuencia, el utillaje y las tolerancias deben corresponder al material y a la geometría. Una pieza dimensionalmente correcta facilita el montaje, pero no demuestra por sí sola el aislamiento, el calentamiento ni la resistencia al cortocircuito del conjunto.
PAYAPRESS fabrica maquinaria para cortar, punzonar y doblar pletinas de cobre y aluminio. La selección debe hacerse dentro de las capacidades documentadas del modelo y del utillaje, a partir de las piezas que realmente necesita producir el fabricante.
Ese alcance no incluye fabricar automáticamente una RMU completa, todos sus conectores encapsulados ni sus componentes especializados. Tampoco convierte la máquina en un medio de certificación del conjunto o justifica modificar conexiones de un equipo instalado.
La inspección dimensional debe integrarse en el control de calidad en cuadros eléctricos, aplicando a la RMU los ensayos y criterios propios de la aparamenta de media tensión.
