La vida útil de un cuadro eléctrico no se puede fijar únicamente por su fecha de fabricación. Un conjunto puede seguir en servicio durante décadas si conserva sus condiciones de seguridad y recibe el mantenimiento adecuado; otro puede necesitar una intervención mucho antes por calor, humedad o cambios de carga.
El aspecto exterior tampoco resuelve la duda. Una puerta bien conservada puede ocultar contactos deteriorados, mientras que un cuadro antiguo puede mantener componentes en buen estado. Para decidir, hay que mirar qué ocurre dentro y cómo ha trabajado el equipo.
Esta guía está dirigida a responsables de mantenimiento, ingenieros y cuadristas. Se centra en cuadros de baja tensión: qué envejece, qué datos sirven para evaluar su estado y cuándo tiene sentido mantener, modernizar o sustituir.
Si prefieres escuchar en lugar de leer, puedes reproducir el archivo de audio que aparece a continuación para escuchar el resto de este artículo.
¿Cuánto dura un cuadro eléctrico?
No existe una vida útil universal ni una fecha de caducidad común para todos los cuadros eléctricos. La duración depende del diseño, el ambiente, la carga, las maniobras y el mantenimiento. Tampoco se puede trasladar la vida declarada de un interruptor al conjunto que lo contiene.
Las cifras de 20, 30 o 40 años que aparecen en estimaciones generales no bastan para autorizar que un equipo siga funcionando. Antes de utilizarlas en un plan de renovación, hay que comprobar a qué producto corresponden y bajo qué condiciones se han obtenido.
Conviene distinguir tres conceptos:
- Vida de diseño: horizonte previsto por el fabricante para unas condiciones definidas, cuando lo declara.
- Vida en servicio: tiempo durante el que el equipo ha funcionado realmente, incluidas sus reparaciones y sustituciones.
- Vida restante: estimación condicionada al estado actual, el historial y el uso futuro; no se obtiene restando la edad a una cifra genérica.
En una vivienda, interesa comprobar las protecciones y su adecuación a los circuitos. En un cuadro general industrial también pesan la continuidad del proceso, el crecimiento de carga y los repuestos. En un centro de control de motores, la frecuencia de maniobra puede hacer que unos componentes necesiten renovarse mucho antes que otros.
Para situar el cuadro dentro de la instalación, puedes consultar nuestra guía de sistemas de distribución eléctrica.
Qué componentes limitan la vida útil del cuadro eléctrico
Un cuadro no envejece como una sola pieza. Una conexión defectuosa puede comprometer componentes próximos, pero también existen fallos independientes: corrosión, desgaste mecánico, deterioro electrónico o pérdida de aislamiento.
| Componente | Qué puede deteriorarse | Qué conviene evaluar |
|---|---|---|
| Envolvente, puertas y juntas | Corrosión, deformaciones, cierres y sellado | Integridad mecánica y protección adecuada al entorno |
| Embarrado y uniones | Superficies de contacto, presión de unión y daños térmicos | Estado de las conexiones y temperaturas bajo condiciones comparables |
| Aisladores y soportes | Fisuras, contaminación, carbonización o pérdida de fijación | Aislamiento, geometría y resistencia mecánica |
| Interruptores automáticos y diferenciales | Mecanismos, contactos, disparadores y bornas | Pruebas funcionales, historial de defectos y límites del modelo |
| Contactores y arrancadores | Contactos y mecanismos por maniobras repetidas | Categoría de empleo, carga conmutada y ciclos acumulados |
| Electrónica y auxiliares | Fuentes, ventiladores, relés y unidades de control | Funcionamiento, temperatura y disponibilidad de sustitutos compatibles |
Una unión con resistencia de contacto elevada disipa más calor para una misma corriente. Ese calentamiento puede acelerar el deterioro del aislamiento cercano y empeorar la conexión. Es un mecanismo posible, pero no todos los fallos avanzan lentamente ni ofrecen avisos visibles.
Si necesitas distinguir estas causas, nuestra guía sobre falla de busbar desarrolla los problemas que pueden afectar al embarrado.
Qué acelera el envejecimiento de un cuadro eléctrico
Temperatura, carga y ventilación
La temperatura sostenida influye en el envejecimiento de aislantes, electrónica y mecanismos. Importan tanto la carga como la temperatura de la sala, la ventilación y la acumulación de suciedad. Trabajar dentro de la intensidad asignada tampoco garantiza por sí solo que todas las conexiones estén sanas.
La serie UNE-EN IEC 61439 contempla la verificación del calentamiento del conjunto. Según el caso y los límites del método aplicable, puede recurrirse a ensayo, comparación con un diseño de referencia o cálculo. Esa verificación corresponde a unas condiciones definidas; una ampliación posterior puede exigir revisar su validez.
Las cargas no lineales también requieren atención. Sus armónicos pueden aumentar las pérdidas y, en determinadas instalaciones, la corriente del neutro. Un equipo de medida de verdadero valor eficaz adecuado sí incluye las componentes armónicas dentro de su rango: no son una corriente necesariamente «invisible». Hay que interpretar la medida junto con la distorsión y el reparto de cargas.
Para ampliar esta información, consulta nuestra guía sobre distribución eléctrica en centros de datos.
Humedad, polvo y estado de la envolvente
La condensación, el polvo conductor y las atmósferas corrosivas pueden deteriorar contactos y superficies aislantes. El grado IP debe ser adecuado al entorno, pero no garantiza por sí solo la ausencia de condensación interior.
Revisa puertas, juntas, entradas de cables y ventilación. Una abertura añadida o una junta deformada puede alterar la protección prevista. El conformado de las esquinas influye en la fabricación de la envolvente, pero ni una esquina sin soldadura ni un acabado visualmente uniforme demuestran por sí solos la estanqueidad del conjunto.
Si quieres profundizar en recarga de flotas, puedes consultar nuestro artículo específico sobre este tema.
Calidad del montaje del embarrado
Las uniones necesitan superficies preparadas según las instrucciones aplicables, geometría compatible y presión de contacto correcta. Los agujeros desalineados pueden obligar a forzar el montaje y generar tensiones; no permiten afirmar que la temperatura subirá una cantidad fija cada año.
El corte, punzonado y doblado precisos ayudan al cuadrista a obtener piezas que encajen sin esfuerzos indebidos. La maquinaria de PAYAPRESS interviene en esa fabricación, mientras que la calidad de la unión final depende también del diseño, los materiales y el montaje.
Maniobras y solicitaciones de defecto
La cantidad de operaciones no cuenta toda la historia: abrir sin carga, cortar la corriente de servicio y despejar un cortocircuito son solicitaciones diferentes. También deben considerarse los esfuerzos soportados por barras, fijaciones y aisladores durante un defecto.
Para interpretar los puntos calientes y sus posibles causas, consulta el artículo sobre calentamiento del embarrado.
Máquina recomendada

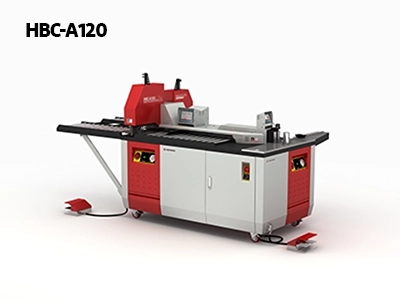

Máquina HBC-A120
Corta, punzona y dobla barras de cobre y aluminio con las dimensiones hasta 120 × 12 mm— operando en tres estaciones simultáneamente.
120 × 12 mm
3 unidades de potencia
Corte · Perforación · Doblado
Qué dicen los fabricantes sobre años y ciclos de funcionamiento
Los datos del fabricante sirven cuando se conserva su contexto: modelo, condiciones de uso y piezas incluidas en la estimación.
La guía de mantenimiento del MasterPact MTZ de Schneider Electric indica hasta 25.000 ciclos de apertura y cierre sin carga para determinadas versiones MTZ2 de 800 a 1.600 A, con mantenimiento preventivo. Los límites dependen de la versión y no equivalen a operaciones de interrupción de cortocircuito.
La misma guía ilustra un dispositivo de 1.000 A al 80 % de carga: estima 30 años a una temperatura ambiente media anual de 25 °C, excluyendo componentes electrónicos. Es un ejemplo del dispositivo, no la vida garantizada de cualquier cuadro. Los contadores y diagnósticos disponibles ayudan a planificar intervenciones, pero no miden la vida restante de toda la instalación.
En el catálogo técnico Emax de ABB también se separan durabilidad mecánica y eléctrica. Por ejemplo, los E1 B-N de la tabla declaran 25.000 maniobras mecánicas con mantenimiento y 10.000 eléctricas a 440 V. Son datos de las referencias de ese catálogo; no deben extenderse a toda la gama ni confundirse con años de servicio.
Además de revisar la aparamenta, conviene comprobar los elementos que mantienen las barras en su posición. Puedes ampliar este punto en sujeción y aislamiento de embarrados.
Cómo evaluar cuánto le queda al cuadro
Una evaluación útil reúne documentos, medidas e historial. Una termografía aislada o una inspección visual no permiten asignar por sí solas un número fiable de años restantes.
- Identifica el equipo: fabricante, fecha, intensidad asignada, esquema actualizado y referencias de las protecciones.
- Reconstruye su historial: ampliaciones, sobrecargas, cortocircuitos, entrada de agua, averías y sustituciones.
- Compara las condiciones actuales con las previstas: carga por circuito, temperatura, ventilación y ambiente.
- Reúne comprobaciones técnicas: inspección visual, pruebas de protección, medidas de aislamiento o de conexiones cuando procedan y registros térmicos comparables.
- Valora la continuidad futura: repuestos, soporte del fabricante, compatibilidad de sustituciones y tiempo disponible para intervenir.
Las comprobaciones eléctricas corresponden a personal competente, con procedimientos adecuados al equipo. La intervención en conexiones debe realizarse con consignación y verificación de ausencia de tensión; una termografía en servicio requiere su propia evaluación y medidas de seguridad.
Para comparar temperaturas hay que registrar la carga, el ambiente y las condiciones de medida. Una fase más caliente puede deberse a una conexión defectuosa, pero también a un desequilibrio de corriente. Las superficies metálicas reflectantes pueden distorsionar la lectura térmica.
Carbonización, deformaciones, corrosión importante, fallos de disparo o calentamientos persistentes requieren valoración sin esperar al siguiente control rutinario. Si existe peligro inmediato, debe retirarse de servicio la parte afectada de forma segura.
Tras una reforma o un desplazamiento de componentes, también hay que revisar las distancias de aislamiento y líneas de fuga.
Qué exige la normativa española sobre revisión y renovación
El REBT no establece una caducidad general de los cuadros. Ser anterior a 2002 no obliga por sí solo a sustituirlo: hay que aplicar el régimen de instalaciones existentes, modificaciones y situaciones de riesgo del artículo 2.
En el ámbito laboral, el RD 1215/1997 exige conservar los equipos mediante mantenimiento adecuado y efectuar las comprobaciones que correspondan. Las revisiones periódicas se aplican a equipos expuestos a deterioros capaces de generar peligro; también se contemplan comprobaciones tras acontecimientos excepcionales. No fija una periodicidad única para cualquier cuadro.
La inspección OCA es distinta del mantenimiento. La ITC-BT-05 establece inspecciones cada cinco años para las instalaciones de baja tensión que precisaron inspección inicial, incluidas las industriales con proyecto y potencia instalada superior a 100 kW.
Para instalaciones de alta tensión ajenas a entidades de producción, transporte y distribución, la ITC-RAT-23 del RD 337/2014 contempla inspección periódica al menos cada tres años. Este régimen no debe trasladarse a un cuadro de baja tensión.
Los defectos deben subsanarse según su clasificación; no implican siempre cambiar el cuadro completo. Una inspección favorable tampoco sustituye el mantenimiento ni garantiza una duración futura.
Al modificar un conjunto, hay que documentar el alcance y determinar qué verificaciones resultan afectadas. Para organizar esa trazabilidad, consulta nuestra guía de control de calidad en cuadros eléctricos.
Tres ejemplos para interpretar el estado de un cuadro antiguo
Los siguientes son escenarios ilustrativos, no casos de clientes ni resultados medidos.
CCM con más de veinte años en ambiente húmedo
Una unión presenta una temperatura anómala. El diagnóstico debe comprobar carga, estado de contacto y posibles entradas de humedad. La reparación dependerá de los daños y de las instrucciones del fabricante; no basta con apretar de nuevo sin investigar la causa. Después se verifica el resultado en condiciones comparables.
Para entender mejor instalación eléctrica hospitalaria, te recomendamos leer también nuestra guía relacionada.
Cuadro general de treinta años en una sala limpia
La edad aconseja revisar su historial, pero no demuestra que esté agotado. Si las comprobaciones son satisfactorias, existe capacidad suficiente y hay repuestos compatibles, puede estudiarse mantenerlo o modernizar determinadas partes. No debe darse por supuesto que las barras están sanas solo porque los interruptores sean más antiguos.
Cuadrista que prepara una reposición
El cuadro nuevo debe adaptarse al espacio, los cables y las necesidades actuales. Los programas de mecanizado repetibles ayudan a fabricar el embarrado, pero la reducción del retrabajo debe medirse en el taller. Sin registros, no corresponde atribuir porcentajes de mejora a la automatización.
Para priorizar estas intervenciones, además del estado técnico conviene estimar el coste de una parada de producción.
Descarga gratuita
Todas las máquinas, especificaciones y configuraciones, en un solo PDF.
Cuándo mantener, modernizar o sustituir el cuadro eléctrico
La decisión debe combinar seguridad, adecuación al servicio y posibilidad de conservar el equipo. Un cuadro que sigue alimentando la planta no está necesariamente en condiciones aceptables.
- Mantener: cuando las comprobaciones son satisfactorias, el diseño sigue siendo adecuado y se pueden atender los componentes conforme a sus instrucciones.
- Modernizar por partes: cuando el problema está localizado y existe una solución compatible cuya integración puede verificarse y documentarse.
- Sustituir: cuando los daños son extensos, no puede garantizarse la protección necesaria o adaptar el conjunto deja de ser técnica o económicamente razonable.
Para alargar su servicio, evita sobrecargas, conserva la ventilación prevista, corrige las entradas de humedad y programa las comprobaciones según el fabricante y la criticidad. No existe una recomendación universal de reapretar todas las conexiones cada año: algunas requieren procedimientos específicos y una intervención incorrecta puede dañarlas.
Si aumenta la demanda, no basta con instalar un interruptor de mayor calibre. Hay que revisar el conjunto, incluidas las conexiones, la coordinación de protecciones y la intensidad admisible de pletinas de cobre.
