El plazo lo marca la normativa y es corto. Cuando falla la red, la lámpara del quirófano y los equipos de soporte vital tienen que volver en menos de medio segundo. Una instalación eléctrica hospitalaria se diseña alrededor de ese número.
Esta guía sigue el camino de la energía para quien la proyecta, la fábrica o la compra: cuadristas, proyectistas, instaladores y mantenimiento.
El recorrido es este. Acometida, suministro complementario, grupo electrógeno, cuadros y conmutación, SAI, cuadro del quirófano y, al final, el paciente. En cada tramo hay un cuadro y un embarrado por medio. Es uno de los casos más exigentes entre los sistemas de distribución eléctrica de un edificio.
Como alternativa, tienes disponible una versión en audio de este artículo a continuación para mayor comodidad.

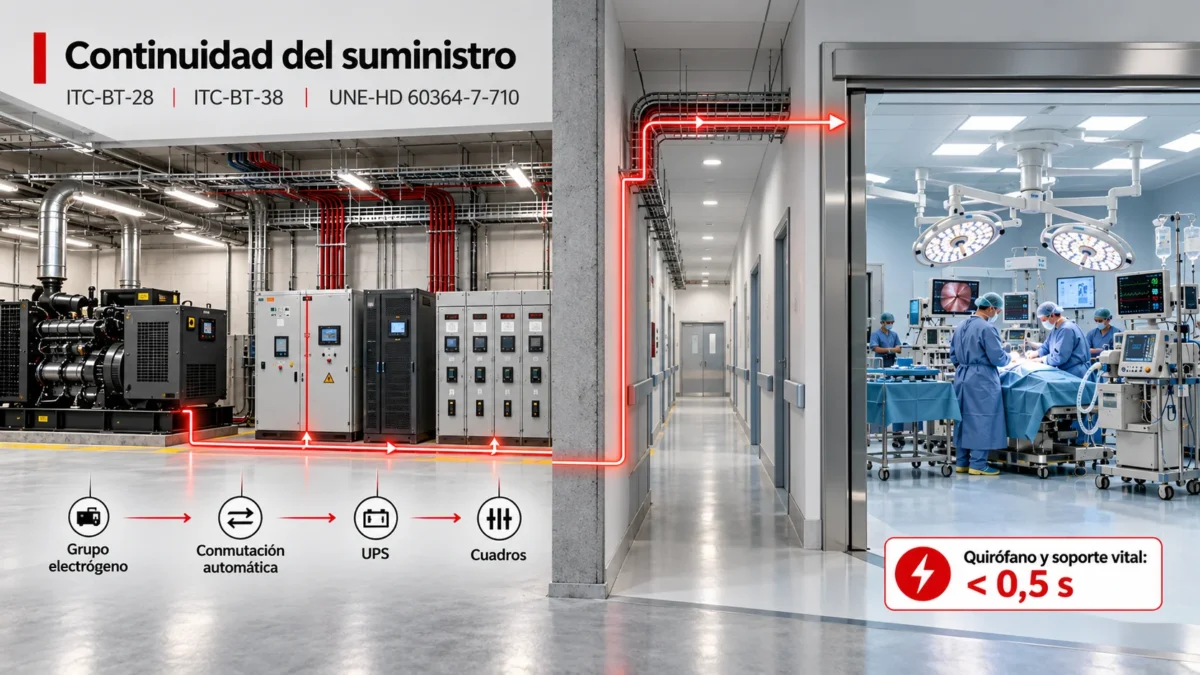

Qué exige la normativa a una instalación eléctrica hospitalaria
Una instalación eléctrica hospitalaria debe garantizar la continuidad del suministro con tiempos graduados según el local y según lo que ese local hace con el paciente. No es un único requisito, sino tres capas que se suman.
La ITC-BT-28, de locales de pública concurrencia, exige el suministro complementario y el alumbrado de emergencia. La ITC-BT-38 añade lo específico de quirófanos y salas de intervención. Y la UNE-HD 60364-7-710 clasifica los locales de uso médico en grupos 0, 1 y 2, con sus clases de conmutación.
Conviene leerlas en ese orden: cada una supone la anterior.
Y algo que se pierde de vista al hablar de segundos: son tanto un problema de cuadros como de grupos. La carga atraviesa cuadros, conmutadores y embarrado antes de llegar a la sala.
Qué pasó el 28 de abril de 2025 (y qué enseña)
El apagón ibérico dejó un caso real y reciente. Según la declaración del presidente del Gobierno, el sistema perdió unos 15 GW de generación en cinco segundos, alrededor del 60 % de la demanda de ese momento.
Los hospitales españoles siguieron funcionando con sus grupos electrógenos, con combustible para varios días, según el Ministerio de Sanidad. Algunos centros no notaron interrupción y mantuvieron su programación quirúrgica; otros aplazaron la cirugía no urgente mientras no se supo cuánto duraría el corte.
El contraste está fuera del hospital. Los centros de atención primaria, que no tienen grupo, apenas pudieron hacer nada: ni equipos informáticos, ni ascensores, ni pruebas.
Y dentro, un detalle que rara vez aparece en los proyectos: los ascensores parados complicaron los traslados de urgencias a planta y de quirófano a la UCI.
La tabla resume por dónde se rompe esa cadena. Dos de sus filas son, en el fondo, una falla de busbar: el embarrado que no aguanta el cortocircuito y la unión que se calienta.
| Modo de fallo | Causa | Consecuencia | Prevención |
|---|---|---|---|
| El grupo no arranca o no toma carga | Baterías, combustible, pruebas mal hechas | El hospital se queda con el alumbrado de emergencia y poco más | Plan de pruebas con carga real y registro; combustible verificado |
| Conmutación que no transfiere | Conmutador mal dimensionado o sin mantenimiento | Circuitos de seguridad sin alimentación | Conmutadores conformes a UNE-EN 60947-6-1, con mantenimiento y prueba periódica |
| Cuadro o embarrado por debajo del nivel de falta | Capacidad de ruptura e intensidad de cortocircuito mal calculadas | Daño en el cuadro y pérdida de varias líneas | Estudio de cortocircuito; conjunto verificado según UNE-EN 61439 |
| Una falta deja a oscuras media planta | Falta de selectividad entre protecciones | Apagón interno mayor que la avería | Estudio de selectividad y ajustes documentados |
| Puntos calientes en cuadros | Uniones del embarrado mal ejecutadas o flojas | Riesgo de incendio y parada no programada | Caras tratadas, par controlado, termografía periódica |
| Alarma de aislamiento ignorada en quirófano | Personal sin formación en el panel del cuadro | Segundo defecto con riesgo real | Panel visible en el quirófano, protocolo y formación |
Cómo se construye el suministro de un hospital
Vamos desde la compañía hacia dentro.
Suministro normal y suministros complementarios
El artículo 10 del REBT define tres suministros complementarios. Socorro, al menos el 15 % de la potencia contratada; reserva, el 25 %; duplicado, más del 50 %.
La guía técnica de la ITC-BT-28 del Ministerio de Industria es clara sobre el caso sanitario: hospitales, clínicas, ambulatorios y centros de salud deben disponer de suministro de reserva. Cuando coincidirían socorro y reserva, se instala solo la reserva.
El suministro complementario entra de forma automática cuando la tensión baja del 70 % de la nominal. El alumbrado de emergencia, por su parte, tiene fuente propia y una hora de autonomía como mínimo.
| Tipo | Potencia mínima | Uso típico |
|---|---|---|
| Socorro | ≥ 15 % de la potencia contratada | Locales de reunión y trabajo con ocupación prevista superior a 300 personas |
| Reserva | ≥ 25 % | Hospitales, clínicas, ambulatorios y centros de salud |
| Duplicado | Más del 50 % | Instalaciones donde el proyecto lo justifica |
Grupo electrógeno: arranque, pruebas y combustible
El grupo arranca y toma la carga mediante la conmutación automática. En hospitales grandes se ponen varios en paralelo, para redundancia n+1 y para meter carga por bloques.
Aquí hay un hueco que conviene conocer: el REBT no publica un régimen de pruebas mensual. El plan sale del programa de mantenimiento del titular y de las instrucciones del fabricante.
Merece la pena escribirlo. El apagón dejó claro qué importa: combustible disponible y un grupo electrógeno probado con carga, no solo arrancado en vacío.
Para el embarrado, esta es la zona crítica. La barra que recoge los grupos lleva la suma de sus aportaciones, y su nivel de falta es la suma de todas ellas. Es el conductor más exigido del edificio. Por eso conviene empezar por esta barra el cálculo de embarrado de baja tensión.
SAI: cubrir el hueco que el grupo no puede cubrir
Un grupo necesita segundos para arrancar y tomar carga. Un sistema de alimentación ininterrumpida cubre ese hueco sin corte.
El SAI en línea, o SAI online (VFI), alimenta de forma permanente desde su electrónica. La transferencia no existe como tal: cuando cae la red, la carga sigue alimentada mientras el grupo toma el relevo.
El reparto de papeles cabe en una frase. El SAI, para lo que no tolera ni un hueco; el grupo electrógeno, para las horas siguientes. La autonomía del SAI es corta por diseño y no sustituye al grupo.
El quirófano: 0,5 segundos, transformador de aislamiento y vigilancia
Por encima del suministro de reserva que pide la ITC-BT-28, la ITC-BT-38 obliga a un suministro especial complementario para la lámpara de quirófano y los equipos de asistencia vital. Debe entrar automáticamente en menos de 0,5 s, lo que la instrucción llama corte breve, con una autonomía no inferior a 2 horas.
La lámpara se alimenta siempre a través de un transformador de aislamiento. Se exige al menos uno, de aislamiento o de separación de circuitos, por cada quirófano o sala de intervención.
Tres reglas más de la misma instrucción, que se olvidan a menudo. Los aparatos alimentados desde ese transformador no se protegen con diferenciales ni en el primario ni en el secundario. El panel de alarma de la vigilancia del aislamiento tiene que estar dentro del quirófano, visible y accesible. Y el sistema de protección debe funcionar con la misma fiabilidad con el suministro normal y con el complementario.
En el esquema IT médico, la vigilancia mide la corriente de fuga y avisa del primer defecto sin cortar. Por eso la formación importa tanto como el equipo: una alarma que nadie sabe interpretar no protege.
Qué tienen que aguantar los cuadros y el embarrado en una instalación eléctrica hospitalaria
Nivel de falta, verificación y selectividad
El embarrado se arriostra para la corriente de cortocircuito más alta disponible, que suele estar en el cuadro general de baja tensión o en la barra de grupos. Los soportes se dimensionan para los esfuerzos electrodinámicos del valor de cresta de esa corriente, no para su valor eficaz.
El conjunto se verifica según la UNE-EN 61439-1 y -2, con calentamiento y resistencia al cortocircuito incluidos; los equipos de conmutación siguen la UNE-EN 60947-6-1. Comprueba además que la capacidad de ruptura de cada interruptor corresponde al nivel de falta de su punto.
La selectividad de protecciones decide cuánto hospital se queda a oscuras cuando algo falla. El objetivo es que caiga solo el circuito afectado, y eso depende de la elección de aparatos y de los ajustes a lo largo de todo el sistema de barras.
Circuitos separados, cuadros separados
Los circuitos de seguridad se mantienen independientes del resto. Así, un hospital acaba con muchos cuadros distintos, cada uno con su juego de barras: general, secundarios, cuadros de quirófano, cuadros del esquema IT.
Un solo proyecto necesita, por tanto, decenas de embarrados parecidos pero no idénticos. Eso es fabricación repetida a escala, y ahí la calidad se sostiene o no se sostiene. La configuración de embarrado cambia de un cuadro a otro; el proceso de fabricación no debería.
Lo que se le pide al taller
Pletinas de cobre de 6 a 12 mm, cortes a escuadra y sin rebaba, y agujeros lo bastante precisos para que las uniones asienten planas sin forzarse. Pliegues idénticos en decenas de cuadros. Caras de contacto tratadas. La sección de una pletina de cobre la fija el proyecto; al taller le toca no degradarla con un agujero de más o un pliegue agrietado.
Estos cuadros trabajan cerca de plena carga durante años y se revisan con termografía. Una barra atornillada sobre un agujero desalineado aparece como punto caliente; y la ventana de parada para arreglarlo cae justo sobre un circuito que no debería quedarse nunca sin tensión.
Es la diferencia entre unas barras colectoras bien hechas y unas que pasan la recepción por poco.
Cómo especificar los cuadros de un hospital
Pide el estudio de cortocircuito y el de selectividad antes de cursar el pedido: fijan la mitad de las características del cuadro.
Exige evidencia de verificación de diseño para cada conjunto, informes de ensayos individuales y, en cuadros grandes, ensayo presenciado en fábrica. Es la parte documental del control de calidad en cuadros eléctricos, y conviene fijarla en el pliego, no discutirla en la recepción.
Una precisión que ahorra discusiones en recepción: lo que se comprueba es la verificación del conjunto y la documentación del instalador, no un «cumple normativa» genérico.
Y si eres cuadrista y entras en obra hospitalaria, confirma antes de licitar que tu proceso mantiene la calidad dimensional y la de las uniones en lotes grandes. Un cuadro sale bien casi siempre; cuarenta seguidos, solo con proceso.
| Parámetro | Qué pedir | Evidencia o valor típico |
|---|---|---|
| Suministro complementario | Tipo y potencia | Reserva ≥ 25 % (hospitales), según ITC-BT-28 |
| Quirófanos | Suministro especial complementario | < 0,5 s y ≥ 2 h de autonomía (ITC-BT-38) |
| Esquema IT médico | Transformador y vigilancia por sala | Uno por quirófano; panel de alarma dentro de la sala |
| Nivel de falta | Estudio de cortocircuito | Intensidad admisible de corta duración del embarrado |
| Conjunto | Verificación de diseño | UNE-EN 61439-1/-2, más ensayos individuales |
| Conmutación | Norma de producto | UNE-EN 60947-6-1 |
| Selectividad | Estudio y ajustes | Documentados y entregados |
| Embarrado | Material y uniones | Cobre; caras tratadas, par controlado |
| Fabricación | Inspección dimensional | Informe de primera pieza para series de cuadros |
| Recepción | Documentación | Certificado de instalación, informes de ensayo, termografía inicial |
Tres casos
Caso 1: El grupo que nunca se probó con carga
Durante años se arrancó cada mes en vacío. En un corte real, el equipo no pudo asumir el bloque completo y la conmutación disparó. Se implantó un plan de pruebas con banco de carga y se escalonaron los bloques. La siguiente transferencia real ocurrió sin incidencias (estimación aproximada).
Caso 2: Ampliación que superó el nivel de falta
Un hospital añadió un segundo grupo y un centro de transformación nuevo. El estudio actualizado situó el cuadro general por encima de su intensidad admisible. Se sustituyó por un conjunto verificado y se recalcularon los ajustes de selectividad. La puesta en servicio se aprobó.
Caso 3: Un cuadrista entra en obra hospitalaria
Un pedido de unos 40 cuadros, con los de quirófano incluidos. Las barras hechas a mano no pasaron la inspección dimensional por alineación de agujeros. El corte, el punzonado y el plegado pasaron a CNC, con un programa guardado por tipo de cuadro. El retrabajo bajó de en torno al 12 % a menos del 2 % (estimación aproximada) y la termografía de entrega no encontró uniones calientes.
Nuestras máquinas trabajando
Cifras
El 28 de abril de 2025, el sistema ibérico perdió unos 15 GW en cinco segundos, alrededor del 60 % de la demanda de ese momento.
Los hospitales españoles aguantaron con sus grupos, con combustible para varios días, según el Ministerio de Sanidad; elDiario.es recogió cómo esos equipos mantuvieron respiradores, monitores y las cirugías ya iniciadas. Los centros de atención primaria, sin grupo, tuvieron que limitarse a urgencias sencillas.
En el papel, la normativa manda dos cifras. El 25 % de la potencia contratada como suministro de reserva (ITC-BT-28); y menos de 0,5 s con 2 horas de autonomía en quirófano (ITC-BT-38).
Cada reforma de un quirófano o de una UCI añade cuadros, conmutación y embarrado. Esa demanda no depende del ciclo económico.
Lo que define la instalación de un hospital
Una instalación eléctrica hospitalaria se define por dos cosas: los tiempos de conmutación de cada local y la independencia de los circuitos de seguridad.
Dentro del edificio, la barra de grupos y el cuadro general son los equipos más exigidos, porque concentran la corriente y el nivel de falta. Es también donde el calentamiento del embarrado deja menos margen.
Y el pliego tiene que cerrar tres puntos: nivel de falta, verificación del conjunto y calidad de fabricación del embarrado.
