Calentamiento del embarrado: de dónde sale el calor y qué límite se le aplica
La UNE-EN 61439-1 no fija una temperatura máxima para las barras. Fija límites cerrados para lo que se toca o se conecta —70 K en bornes, 30 o 40 K en envolventes accesibles— y, para el embarrado, cinco condiciones en lugar de una cifra. La…

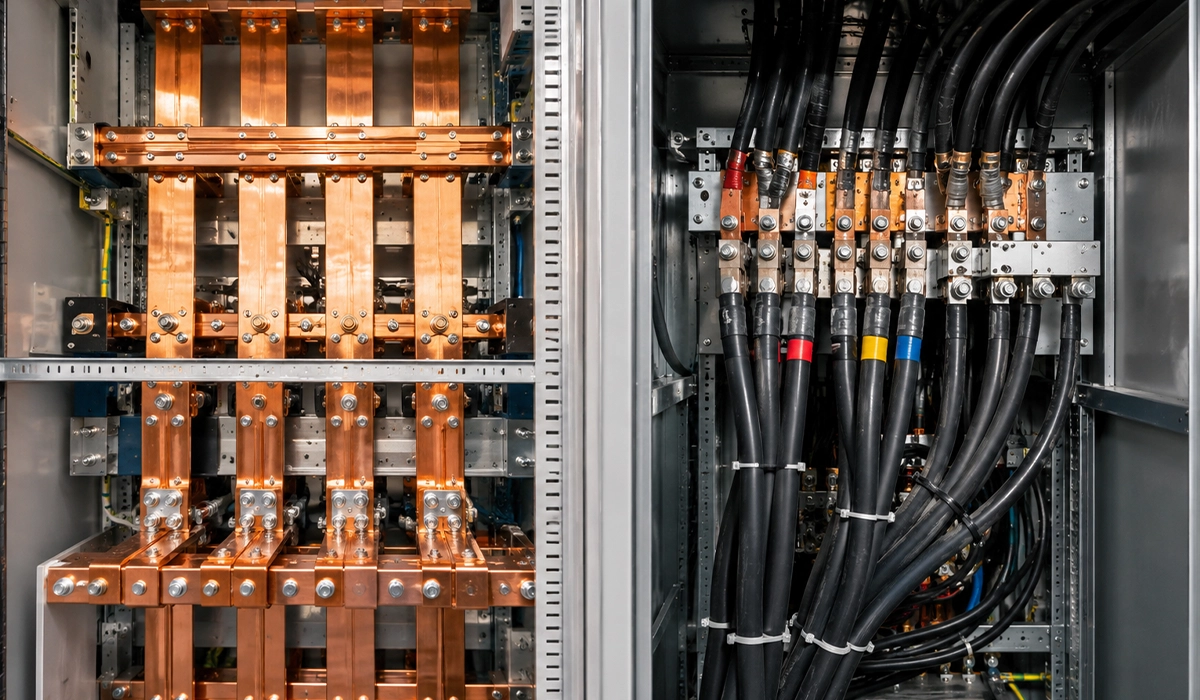

Barras en lugar de cable: por qué los cuadros eléctricos se construyen con embarrado
Un embarrado es un conductor rígido de cobre o de aluminio que hace de punto común de conexión para varios circuitos de un cuadro. Un cuadro se construye con barras en lugar de cable porque una pletina plana expone más superficie por unidad de sección:…
Los aisladores soporte, las abrazaderas y el aislamiento aplicado son los componentes que mantienen un embarrado en la posición con la que se calculó. Se eligen por clase térmica, grupo de material y carga mecánica admisible, y su geometría debe corresponder al patrón de taladros…
El control de calidad en cuadros eléctricos se apoya en tres puntos: la inspección del material entrante, el control dimensional y de par durante la fabricación, y la verificación individual de UNE-EN 61439 sobre cada conjunto antes de expedir. Las tolerancias de la pletina no…
Esfuerzos electrodinámicos en embarrados: resistencia al cortocircuito y comportamiento mecánico
Los esfuerzos electrodinámicos son las fuerzas que aparecen entre conductores paralelos cuando por ellos circula una corriente de cortocircuito. Crecen con el cuadrado de la corriente de cresta y disminuyen con la separación entre fases. UNE-EN 60865-1 aporta el método de cálculo; UNE-EN 61439-1 sitúa…
Cómo elegir la sección de una pletina de cobre para un cuadro de baja tensión
La sección de una pletina de cobre se elige en cuatro pasos: partir de una densidad de corriente admisible, aplicar los factores de corrección del emplazamiento, subir a la sección normalizada inmediatamente superior y comprobar la sección mínima que exige el cortocircuito. Manda la mayor…
Configuración de embarrado en cuadros de baja tensión: tipos, fiabilidad y criterios de selección
La configuración de embarrado es el esquema que decide cuántos juegos de barras tiene un cuadro, cómo se conectan entre sí y a través de qué aparamenta. De esa elección dependen tres cosas: la continuidad de servicio ante un defecto, las partes que pueden aislarse…
Distancias de aislamiento y líneas de fuga en el embarrado: cómo se calculan
La distancia en el aire es la separación más corta a través del aire entre dos partes conductoras: depende de la tensión soportada a impulsos asignada y de la altitud. La línea de fuga es la distancia más corta sobre la superficie del aislante: depende…
Barra de tierra: selección, dimensionamiento e instalación conforme a norma
Una barra de tierra es la barra colectora del tablero donde se unen los conductores de puesta a tierra de equipos; no es la varilla enterrada. Se especifica con tres datos: la sección calculada por criterio adiabático con la corriente de falla prospectiva, el listado…
Blindobarras y electroductos: guía técnica completa de la distribución eléctrica prefabricada
Es una canalización eléctrica prefabricada: un conjunto de tramos con conductores de cobre o aluminio dentro de una envolvente metálica, ensayado en fábrica, que permite tomar energía en cualquier punto del recorrido sin dejar la línea fuera de servicio.
