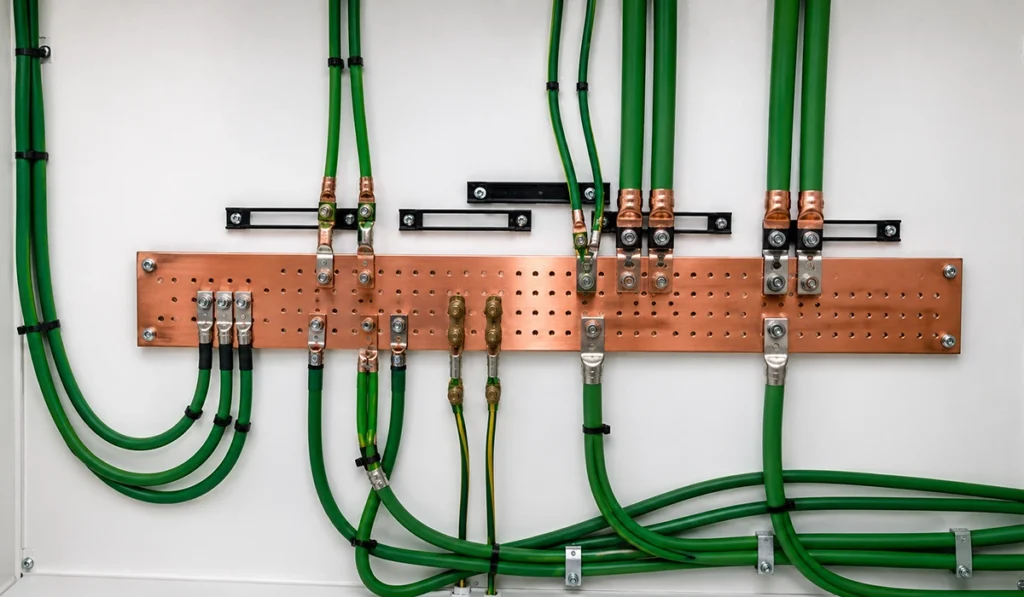

접지는 전기 시스템에서 가장 눈에 띄지 않지만, 소홀히 하면 감전 사고와 장비 손상으로 직결되는 요소입니다. 판넬 내부의 모든 장비 접지 도체를 하나로 모아 접지극 시스템까지 이어주는 저임피던스 경로, 그것이 바로 접지 부스바입니다. 이 글에서는 접지 부스바의 개념부터 NEC·UL·TIA·IEC 관련 규정, 중성선 바와의 차이, 재질 선정, 사이징 체크리스트, 설치 모범 사례까지 실무에 바로 적용할 수 있도록 정리했습니다.

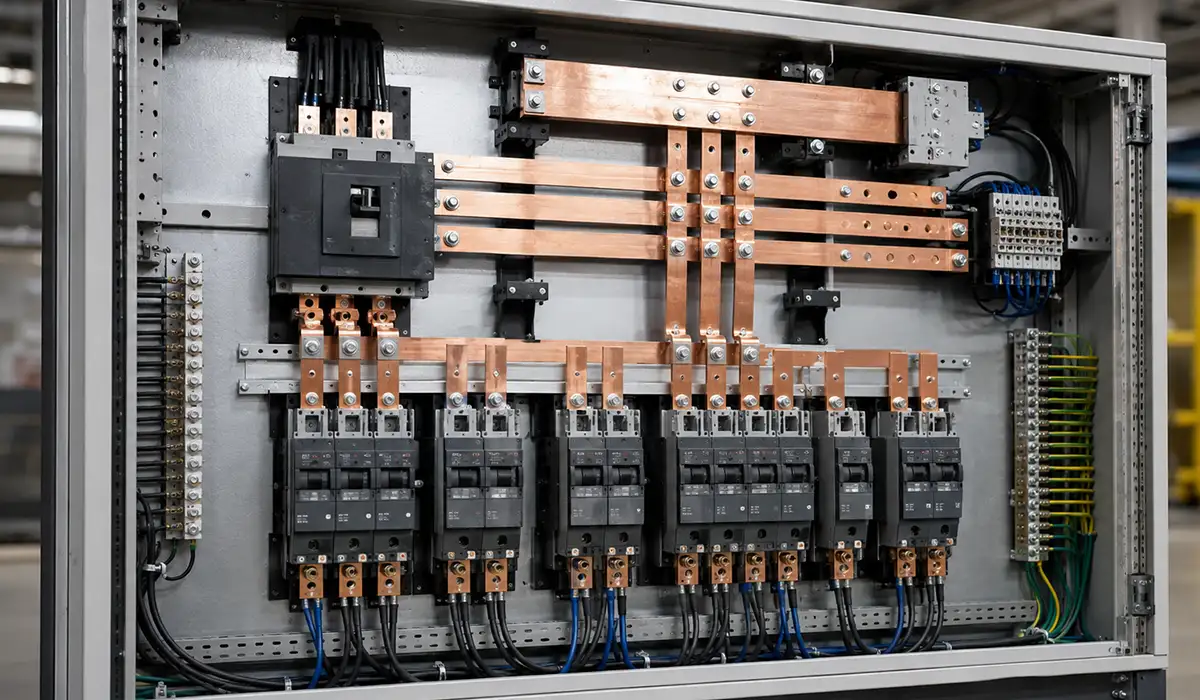

전기 판넬에서부스바란 구리나 알루미늄으로 만든 견고한 판 형태의 도체로, 인입 전원을 받아 여러 개의 출력 회로로 전력을 나눠주는 중앙 전력 분배 장치입니다. 여러 가닥의 케이블을 일일이 연결하는 대신 하나의 도전성 바를 사용함으로써 배선 경로가 짧아지고 저항이 줄어들며, 판넬 내부 구조를 훨씬 정돈된 형태로 구성할 수 있습니다. 이 글에서는 부스바의 핵심 기능부터 재질 선택, 규격 산정 방법, 케이블과의 차이, 관련 안전 규정까지 배전반 설계에 실질적으로 도움이 되는 내용을 정리했습니다.

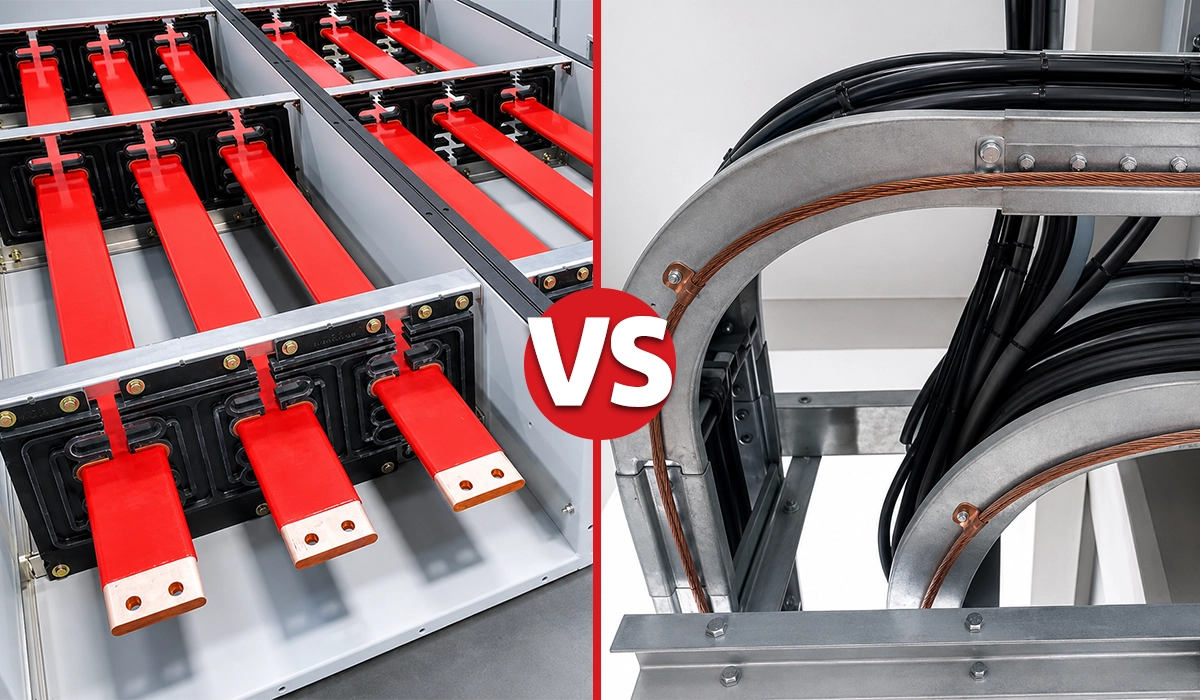

부스덕트와 케이블 중 무엇을 쓸지는 취향의 문제가 아니라 전류 용량으로 갈립니다. 회로당 약 400A 이하에서는 케이블이 자재비, 조달 속도, 경로 자유도 모두에서 유리하고, 630~800A를 넘어가면 부스덕트가 설치 인건비, 점유 공간, 향후 증설 비용에서 앞서기 시작합니다. 그 사이 구간은 경로 형상과 확장 계획이 결정합니다.

이유는 구조에 있습니다. 케이블은 대전류 구간에서 상마다 여러 가닥을 병렬로 포설해야 하고, 그 순간부터 트레이 구조물, 단말 처리, 병렬 케이블 간 전류 분담 확인이라는 세 가지 비용이 동시에 늘어납니다. 반대로 부스덕트는 하나의 밀폐 조립체 안에서 같은 전류를 전달하고, 탭오프 유닛으로 분기하므로 나중에 부하를 추가할 때 재포설이 필요 없습니다. 대신 초기 자재비가 높고 제작 리드타임이 있으며, 불규칙한 경로나 지중 배선에는 적용하기 어렵습니다.

이 글에서는 두 방식을 같은 엔지니어링 기준으로 비교합니다. 구조와 적용 표준, 전류 용량과 공간, 설치 속도와 방열, 비용 구조, 안전성, 그리고 실제 프로젝트에서 쓸 수 있는 판단표까지 순서대로 정리했습니다. 결론부터 말하면 대부분의 현장에서 정답은 둘 중 하나가 아니라, 간선은 부스덕트로 분기는 케이블로 가는 조합입니다.

저압 전력 배전반은 전기 시스템에서 전력을 효율적이고 안전하게 분배하기 위한 핵심 구성 요소입니다. 이러한 배전반은 다양한 구조로 제작되며, 변전소, 산업 설비, 옥외 환경 등 여러 분야에서 사용됩니다.
배전반은 설치 방식과 구성 형태가 다양하여, 최적의 성능을 확보하려면 분류 기준, 사양, 설치 방법, 안전 요구사항을 이해하는 것이 중요합니다. 여기에서는 전력 배전반의 주요 종류와 설치 방법, 그리고 부스바 크기 선정과 절연거리 검토 시 고려해야 할 핵심 사항을 자세히 살펴봅니다.

نه، یک اشتباه داشت: در جمله آخر به‌جای «활용할 수 있습니다» اشتباهاً «활용할 수 می있습니다» نوشته شده بود (یک «می» فارسی وسط کلمه کره‌ای). جمله اول را هم دقیق‌تر کردم، چون در سیستم TN بدنه تجهیزات مستقیم به زمین وصل نمی‌شود و از طریق هادی PE به نقطه نول زمین‌شده وصل است. نسخه اصلاح‌شده:

접지 시스템은 전기 설비와 장비를 대지에 의도적으로 연결해, 고장이 발생했을 때 고장 전류가 안전하게 흐를 경로를 만들고 접촉 전압을 50V 이하로 제한하는 안전 체계입니다. 핵심은 세 가지입니다. IEC 60364에 따른 TN·TT·IT 방식 중 설비에 맞는 방식을 선택하고, 보호 장치가 규정 시간(TN 시스템 최종 회로 기준 0.4초) 안에 차단되도록 고장 루프 임피던스와 접지저항을 계산하며, 설치 후에도 정기 측정으로 성능을 검증하는 것입니다. 이 중 하나라도 빠지면 퓨즈나 차단기가 동작하지 않아 외함에 위험 전압이 그대로 남을 수 있습니다.

이 글에서는 접지의 기본 개념과 용어부터 TN-S, TN-C, TN-C-S, TT, IT 접지 시스템의 차이, 접지극의 종류, 단계별 설계 계산, 토양 저항률, 등전위 본딩, 접지저항 측정 방법까지 실무 관점에서 정리합니다. 배전반이나 산업 설비를 설계·시공하는 엔지니어라면 설비 조건에 맞는 접지 방식을 판단하는 기준으로 활용할 수 있습니다.

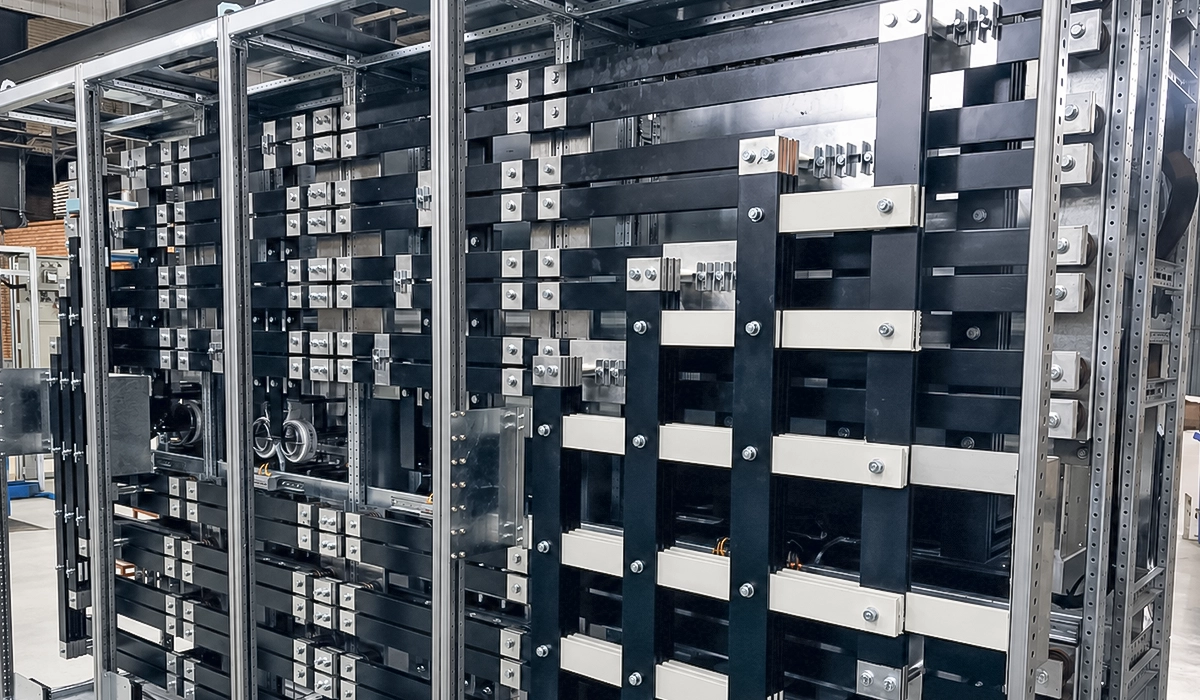

전기 부스바는 현대 전기 시스템의 핵심 구성 요소로, 배전망부터 산업용 제어반까지 전력을 효율적이고 안정적으로 분배하는 역할을 합니다. 특히 대전류가 흐르는 환경에서는 케이블보다 더 큰 단면적과 우수한 도전 성능을 바탕으로 전압 강하와 발열을 최소화합니다. 이 글에서는 전기 부스바의 종류, 설계 방식, 적용 분야와 함께 기존 케이블 대비 어떤 장점이 있는지 자세히 알아봅니다.

구리 부스바 벤딩은 구리 부스바를 균열, 비틀림, 단면 변형 또는 과도한 스프링백 없이 필요한 각도와 형상으로 성형하는 공정입니다. 올바른 벤딩 방법과 최소 반경은 구리의 경도, 부스바 두께, 벤딩 방향, 금형 형상, 지지 방식에 따라 달라집니다. 어닐링 처리된 ETP 구리의 평면 벤딩은 일반적으로 부스바 두께와 같은 최소 내측 반경에서 시작하며, 엣지 벤딩은 보통 부스바 폭의 약 1.5~2배에 해당하는 더 큰 반경이 필요합니다.
