전기 판넬 부스바란? 역할부터 재질, 규격 선정까지 완벽 가이드

전기 판넬 부스바란 무엇이며 어떻게 전력을 분배하는가

부스바는 평평한 판 형태가 가장 일반적이지만, 필요에 따라 원형, 튜브형, 적층형 구조로도 제작됩니다. 한마디로 설명하면 한 지점에서 전원을 받아 여러 회로나 장치로 전력을 나눠주는 공통 도전 경로입니다. 전기 부스바의 기본 개념을 먼저 이해하면 이후 설계 판단이 한결 수월해집니다.

배전반 제작 과정에서 부스바는 인입 장치와 각 회로의 차단기 사이를 이어주는 공통 접속부 역할을 합니다. 하나의 견고한 전력 레일이 여러 가닥의 병렬 케이블을 대신하기 때문에 판넬 내부 배치가 한결 깔끔해지고, 동일한 구조를 반복 적용하기도 쉬워집니다.

주로 쓰이는 재질은 구리와 알루미늄입니다. 구리는 전도성과 기계적 강도가 뛰어나고, 알루미늄은 무게와 재료비를 줄이는 데 유리합니다. 두 재질 모두 실제 현장에서 널리 쓰이지만, 설치 조건에 맞춰 단면적, 표면 처리, 접속부 설계를 꼼꼼히 검토해야 합니다.

분전반이나 수배전반 내부에서 부스바는 상(phase) 부스바, 중성선 바, 접지 바로 나뉘어 배치되며, 이렇게 물리적으로 구분해 두면 전류 경로 관리와 사고 전류 대응, 유지보수 접근성을 훨씬 쉽게 확보할 수 있습니다.

전기 판넬에서 부스바의 핵심 기능

수배전반에서 부스바의 역할은 단순히 전류를 전달하는 것에 그치지 않습니다. 판넬 내부를 정돈하고 조립 과정을 단순화하며, 사고 전류가 흘렀을 때도 예측 가능한 대응이 가능하도록 돕습니다. 설계자는 부스바를 배치할 때 전류 흐름, 온도 상승, 유지보수 접근성, 향후 증설 가능성을 함께 고려해야 합니다.

• 메인 인입부에서 분기 회로로 전력을 분배하면서 연결 지점 수를 줄일 수 있습니다.
• 배선이 단순해지는 만큼 차단기, 계측기, 부속기기를 배치할 공간이 늘어납니다.
• 임피던스가 낮은 경로를 제공해 사고 전류를 보다 안정적으로 처리할 수 있습니다.
• 상·중성선·보호 접지 기능을 물리적으로 분리해 유지보수 안전성과 설계 명확성을 높입니다.

구조가 견고하고 중앙 집중형이라는 특징 덕분에, 부스바는 촘촘한 케이블 다발보다 증설이나 수정 작업이 훨씬 깔끔합니다. 특히 산업용 수배전반이나 제어반에서는 설비 정지 시간, 개조 속도, 검사 품질이 곧 비용과 직결되기 때문에 이 차이가 크게 체감됩니다.

메인 부스바, 중성선 부스바, 접지 부스바의 차이

메인 부스바는 각 출력 기능 장치로 상 전원을 전달하는 역할을 합니다. 중성선 바는 귀로 전류의 통로가 되며, 접지 바는 사고 전류를 안전하게 흘려보내고 접촉 전압을 억제하는 보호 본딩 경로를 제공합니다. IEC 방식의 조립식 배전반이든 NEC 기준을 따르는 설비든, 이 세 가지 바를 명확히 구분해 구성하는 것이 기본 원칙입니다.

대형 설비에서는 PE(보호 접지) 바를 프레임에 직접 본딩하는 경우가 많고, 불평형 부하나 고조파가 예상되는 환경에서는 중성선의 용량을 상 부스바보다 크게 설계하기도 합니다. 이렇게 기능별로 명확히 나눠 배치하는 방식이, 도체를 임의로 섞어 배선하는 것보다 안전성과 유지보수 편의성 모두에서 우수한 이유입니다.

부스바가 전류 분배 효율을 높이는 원리

잘 설계된 부스바 구성은 전류 분배 효율을 눈에 띄게 개선합니다. 일정한 단면 형상, 짧은 전류 경로, 적은 접속 지점이라는 세 가지 특성 덕분입니다. 특히 고전류가 흐르는 판넬에서는 이런 특성이 전압 강하와 저항 손실을 줄이고, 복잡한 다중 케이블 배선보다 훨씬 안정적인 운전 조건을 만들어 줍니다.

다만 모든 상황에서 부스바가 케이블보다 무조건 우수한 것은 아닙니다. 콤팩트한 공간에서 고전류를 다뤄야 하고 향후 확장성이 필요한 설비라면 부스바가 더 깔끔한 전기적 경로와 예측 가능한 발열 특성을 제공하는 경우가 많다는 의미입니다. 참고로 시스템 전체의 효율을 끌어올리려면 부스바 설계와 함께 역률 보상 계획도 함께 검토하는 것이 좋습니다.

전기 판넬에 사용되는 부스바의 종류

부스바의 종류는 형상과 시스템 구조를 함께 의미합니다. 대표적으로 평형 스트립 바, 튜브형 바, 절연 콤(comb) 타입 바, 조립식 부스바 트렁킹, 샌드위치형 시스템 등이 있습니다.

어떤 형식을 선택할지는 정격 전류, 설치 공간, 단락 전류 조건, 설치 방식, 그리고 대상이 소형 분전반인지 MCC(모터 제어반)인지 대형 수배전반인지에 따라 달라집니다. 평형과 튜브형, 절연형과 노출형의 차이는 단순한 외관 차이가 아니라 냉각 성능, 강성, 절연 거리, 사고 전류 대응 능력에 직접적인 영향을 줍니다. 공간이 좁고 굴곡진 배선 경로가 필요하다면 플렉시블 부스바를 검토해볼 수 있습니다.

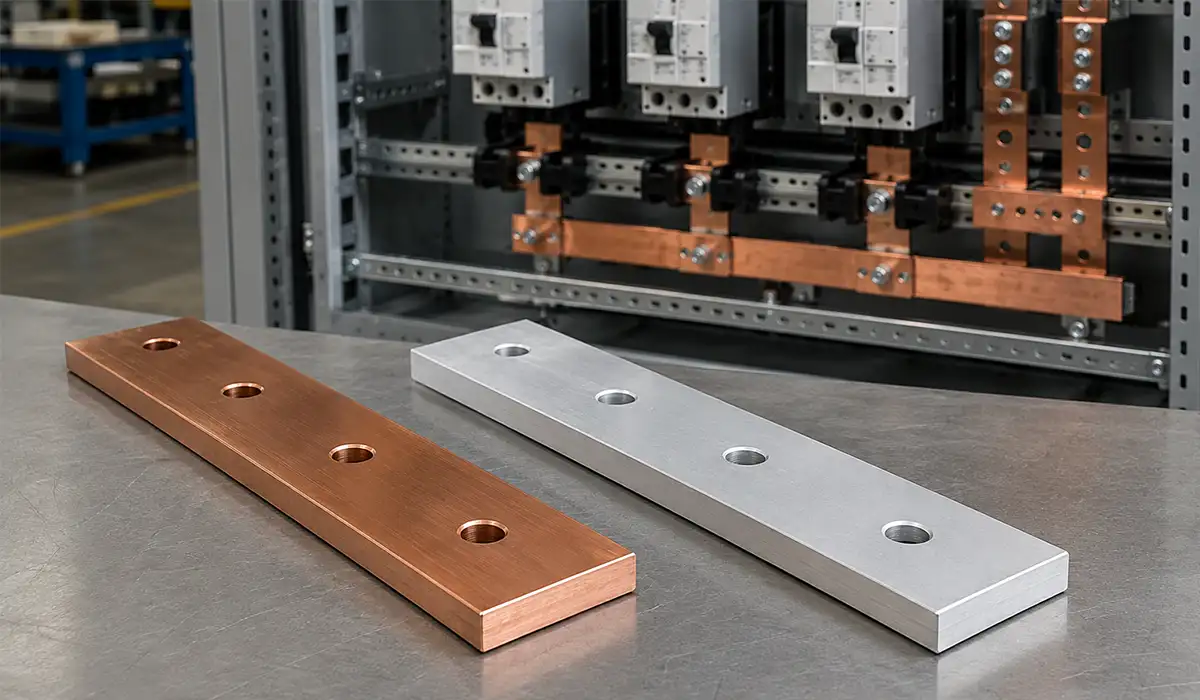

부스바 재질 비교: 구리와 알루미늄 선정 기준

부스바의 대표 재질은 구리와 알루미늄이며, 선택 기준은 결국 신뢰성과 경제성 사이의 균형입니다. 구리는 전도성이 높아 동일 용량이라도 더 작은 단면으로 설계할 수 있고, 알루미늄은 무게와 초기 비용을 줄이는 데 강점이 있습니다.

높은 신뢰성이 요구되는 설비, 고밀도 수배전반, 접속 안정성과 콤팩트한 크기, 내식성이 특히 중요한 프로젝트에서는 구리 부스바가 선호되는 경우가 많습니다. 반면 알루미늄은 무게와 비용 절감이 중요한 부스바 트렁킹 제품이나 대형 배전 라인에서 여전히 널리 쓰입니다. 다만 알루미늄을 적용할 때는 구리 설계 대비 접속부, 접촉면, 방식(防蝕) 처리에 더 세심한 주의가 필요합니다.

결국 핵심은 단순히 구리냐 알루미늄이냐를 정하는 것이 아니라, 프로젝트의 전류 조건, 설치 공간, 유지보수 난이도, 수명주기 비용을 종합적으로 따져 더 적합한 재질을 고르는 것입니다.

안전한 판넬 설계를 위한 부스바 크기 선정 방법

부스바 크기 선정은 부하 전류 계산에서 출발하지만, 거기서 끝나서는 안 됩니다. 연속 전류, 피크 전류, 주위 온도, 외함 환기 조건, 허용 온도 상승, 그리고 요구되는 단락 내량까지 함께 검토해야 합니다.

주파수가 높거나 고조파 비중이 큰 회로에서는 표피 효과와 근접 효과로 인해 유효 저항과 발열이 늘어날 수 있습니다. 일반적인 50/60Hz 피더에서는 영향이 크지 않지만, 두꺼운 도체를 쓰는 고전류 콤팩트 설비나 파형이 왜곡된 환경에서는 반드시 고려해야 할 요소입니다.

실무에서 1차적으로 활용할 수 있는 간단한 기준은 다음과 같습니다.

필요 단면적 ≈ 설계 전류 ÷ 허용 전류 밀도

이렇게 산출한 값은 이후 허용 전류표, 온도 상승 한계, 단락 전류 조건, 접속부 성능을 기준으로 다시 검증해야 합니다. 즉 부스바의 허용 전류 용량은 단면적만으로 결정되는 것이 아니라 열적·기계적 판단이 함께 필요한 설계 요소입니다.

예를 들어 MCC에 전원을 공급하는 1600A급 메인 분전반은 상마다 여러 개의 병렬 구리 바가 필요할 수 있는데, 이는 단순 전류 계산값 때문만이 아니라 절연 거리, 단락 시 발생하는 전자력, 온도 상승 조건이 최종 규격을 더 키우는 요인이 되기 때문입니다.

부스바와 케이블 배선 비교: 왜 부스바를 선택할까

둘 다 전력을 전달할 수 있지만, 콤팩트한 설비 안에서는 특성이 크게 달라집니다. 전류가 크고 공간이 제한적이며 향후 회로 변경이 예상되는 경우 부스바를 사용하는 편이 유리해집니다. 구체적인 수치와 조건별 비교는 부스덕트와 케이블 비교 자료를 참고하면 도움이 됩니다.

대형 케이블 배선과 비교하면 부스바는 공간을 절약하고 공기 흐름을 개선하며, 사고 전류 경로를 예측하기가 훨씬 쉽습니다. 또한 러그, 굴곡부, 단말 접속점의 수를 줄여 설치 품질을 높이고 유지보수 속도를 향상시키는 데 도움이 됩니다.

대규모 설비에서는 설치자가 여러 개의 무거운 케이블을 일일이 정리하는 대신, 구조화된 시스템을 조립하는 방식으로 작업 시간을 줄일 수 있습니다. 확장 가능성이 높은 설비라면 탭오프 방식이나 모듈형 부스바 시스템을 적용해 두는 것이, 나중에 촘촘한 케이블 다발을 다시 손보는 것보다 훨씬 깔끔합니다.

물론 유연한 배선이 필요한 소전류 회로나 불규칙한 배치가 필요한 구간에서는 여전히 케이블이 적합합니다. 다만 배전반, MCC, 고전류 배전 구간에서는 정돈성, 방열성, 유지보수성 측면에서 부스바가 더 나은 선택이 되는 경우가 많습니다.

부스바 설치에 적용되는 안전 표준 및 규정

판넬 내부 부스바 구성은 관련 표준을 기준으로 설계해야 합니다. 국가기술표준원이 관리하는 국내 전기 관련 기준은 국제 표준인 IEC 61439(저압 수배전반·제어반 조립품의 구조 및 검증 요구사항)와 연계되어 있으며, 해외 프로젝트에서는 미국의 NEC(National Electrical Code) Article 408이 배전반·수배전반·분전반에 대한 요구사항을 별도로 규정하고 있습니다.

단락 전류 정격은 핵심 안전 항목 중 하나입니다. 장비 정격이 설치 위치에서 예상되는 사고 전류보다 낮아서는 안 되며, 어떤 기준을 따르든 배전반 조립체는 설계 검증 요구사항을 반드시 충족해야 합니다. 전기설비 안전관리와 관련한 국내 제도는 한국전기안전공사의 안내 자료를 참고하면 도움이 됩니다.

이 밖에도 허용 전류 용량, 전압 강하, 견고한 단말 접속 등 설치 세부 사항을 규정한 해외 기준(BS 7671 등)이 부스바 트렁킹 설계 판단에 참고 자료로 활용되기도 합니다. 관련 법령 원문은 국가법령정보센터에서 확인할 수 있습니다. 결국 국가마다 표현 방식은 달라도 엔지니어링 원칙 자체가 완화되는 것은 아니며, 문서화 방식의 차이로 이해하는 것이 정확합니다.

좋은 부스바 설계는 전도성만 따지는 것이 아니라 적합성, 검증, 라벨링, 단말 접속, 사고 전류 내량까지 완성된 조립체 관점에서 함께 고려해야 합니다.

전기 시스템에서 부스바의 일반적인 적용 분야

부스바는 메인 분전반, 서브 분전반, 모터 제어반(MCC), 산업용 수배전반, 데이터센터 배전 경로 등 다양한 곳에서 사용됩니다. 이러한 적용 분야에서 부스바의 가치는 단순한 허용 전류 용량에만 있는 것이 아니라, 콤팩트한 배선 경로, 정돈된 확장성, 반복 가능한 접속 품질에도 있습니다. 설치 위치별로 요구 조건이 달라지므로 전력 배전반의 종류와 특징을 함께 확인해 두면 설계 초기 단계에서 판단이 쉬워집니다.

일반적으로 40~160A 수준의 분기 배전에는 경량 시스템이, 1250A까지의 중간 용량에는 중형 시스템이, 5000A 이상의 대용량 구간에는 대형 샌드위치형 또는 환기형 시스템이 적용되는 경우가 많습니다. 이러한 용량대별 구분을 보면 동일한 부스바 개념이 소형 분전반부터 중공업 설비까지 폭넓게 확장되는 것을 알 수 있습니다.

예를 들어 하나의 변압기가 메인 배전반(MDB)에 전원을 공급하고, 이후 여러 MCC 섹션과 공정 라인으로 전력이 나뉘는 공장을 생각해 볼 수 있습니다. 변압기, 메인 인입부, 고부하 구간 사이에 부스바를 적용하면 배치가 단순해지고, 향후 용량 변경이 필요할 때도 대형 케이블 세트를 다시 포설하는 것보다 훨씬 수월합니다.

결론: 전기 판넬에서 부스바의 전략적 역할

전기 판넬에서 부스바를 사용하는 이유는 결국 성능, 정돈성, 안전성 세 가지로 요약할 수 있습니다. 잘 설계된 부스바 배치는 전력을 효율적으로 분배하고, 사고 전류 조건을 견디며, 배선 혼잡을 줄이고, 조립품의 검사와 확장을 훨씬 수월하게 만들어 줍니다. 이런 이유로 부스바는 배전반, MCC, 분전반을 비롯한 현대 전기 인프라 프로젝트에서 여전히 표준적인 구성 요소로 자리 잡고 있습니다.

아직 설계 방향을 확정하지 못했다면, 최종 결정 전에 구리와 알루미늄, 부스바와 케이블, 평형 부스바와 샌드위치형 부스바, 그리고 IEC와 NEC의 문서 요구사항을 함께 비교해 보는 것이 좋습니다. 이런 비교 과정이 재질이나 형식을 따로따로 고민하는 것보다 훨씬 빠르게 적합한 해법을 찾는 데 도움이 됩니다.
