부스덕트와 케이블, 자재비만 보면 매번 틀린 답이 나온다

부스덕트와 케이블 중 무엇을 쓸지는 취향의 문제가 아니라 전류 용량으로 갈립니다. 회로당 약 400A 이하에서는 케이블이 자재비, 조달 속도, 경로 자유도 모두에서 유리하고, 630~800A를 넘어가면 부스덕트가 설치 인건비, 점유 공간, 향후 증설 비용에서 앞서기 시작합니다. 그 사이 구간은 경로 형상과 확장 계획이 결정합니다.

이유는 구조에 있습니다. 케이블은 대전류 구간에서 상마다 여러 가닥을 병렬로 포설해야 하고, 그 순간부터 트레이 구조물, 단말 처리, 병렬 케이블 간 전류 분담 확인이라는 세 가지 비용이 동시에 늘어납니다. 반대로 부스덕트는 하나의 밀폐 조립체 안에서 같은 전류를 전달하고, 탭오프 유닛으로 분기하므로 나중에 부하를 추가할 때 재포설이 필요 없습니다. 대신 초기 자재비가 높고 제작 리드타임이 있으며, 불규칙한 경로나 지중 배선에는 적용하기 어렵습니다.

이 글에서는 두 방식을 같은 엔지니어링 기준으로 비교합니다. 구조와 적용 표준, 전류 용량과 공간, 설치 속도와 방열, 비용 구조, 안전성, 그리고 실제 프로젝트에서 쓸 수 있는 판단표까지 순서대로 정리했습니다. 결론부터 말하면 대부분의 현장에서 정답은 둘 중 하나가 아니라, 간선은 부스덕트로 분기는 케이블로 가는 조합입니다.

부스덕트 시스템이란 무엇인가

부스덕트는 현장에 따라 버스덕트, 부스웨이, 부스바 트렁킹 시스템으로도 불립니다. 보호 외함 안에 구리 또는 알루미늄 도체를 평면 배치 또는 엣지 방향으로 넣어 전력을 전달하는 조립식 배전 방식입니다. 외함은 각 상을 물리적으로 분리하고 단락 전류 내력 확보에도 기여합니다.

핵심은 모듈 구조입니다. 각 구간이 현장 접속부 제작 없이 볼트 체결로 연결되고, 탭오프 유닛을 정해진 위치에 장착할 수 있습니다. 부하가 하나의 공통 경로를 따라 분산되는 수배전실, 데이터센터 라이저, 변전소, 생산 라인에 잘 맞는 이유입니다. 성능 기준은 IEC 61439-6이 정의하며, 여기에는 플러그인 소켓 위치와 형식시험 요구사항이 포함됩니다.

국내에서도 이미 성숙한 시장입니다. 국내 부스덕트 시장 규모와 주요 공급사 현황은 이 기사에서 확인할 수 있습니다. 부스덕트를 비교하기 전에 도체 자체의 종류와 설계 원리를 먼저 정리하고 싶다면 전기 부스바 개요 가이드를 함께 보시면 이해가 빠릅니다.

케이블 시스템이란 무엇인가

케이블 배전은 절연된 단심 또는 다심 케이블을 트레이, 전선관, 매설 덕트에 포설하고 양 끝단에 단말 처리를 하는 방식입니다. 전류 허용 기준은 IEC 60364-5-52가 정의하며, 설치 방법과 그룹 배치에 따른 보정 계수를 포함합니다.

강점은 익숙함과 유연성입니다. 시공업체 경험이 널리 확보되어 있고 자재 조달이 빠르며, 견고한 부스덕트가 따라가기 어려운 불규칙한 경로에도 대응합니다. 한계는 대전류 구간에서 나타납니다. 케이블 세트당 약 630A를 넘어가면 상마다 병렬 구성이 필요해지고, 트레이 구조물과 단말 작업량이 함께 늘어납니다.

국내 기준에서 배선 방식이 케이블 트렁킹, 케이블 덕팅 시스템, 케이블 트레이 등으로 어떻게 분류되는지는 이 자료의 배선설비 분류 표에서 확인할 수 있습니다.

부스덕트와 케이블의 핵심 차이 한눈에 보기

두 시스템을 같은 항목으로 나란히 놓으면 판단이 훨씬 빨라집니다.

케이블 대비 부스덕트 장점

대전류에서의 전류 용량과 전류 분담

부스덕트 장점이 가장 뚜렷해지는 지점은 800A 부근입니다. 하나의 부스웨이 조립체가 전달하는 전류를 케이블로 구성하려면 상마다 여러 가닥을 병렬로 깔아야 하고, 각 세트에 별도의 트레이와 단말 처리가 붙습니다.

더 중요한 것은 전류 분담입니다. 병렬 케이블은 길이 차이나 단말부 저항 차이만으로도 부하가 고르게 나뉘지 않습니다. 한 가닥이 더 많이 부담하면 그 가닥만 먼저 뜨거워지고, 결국 전체 회로의 여유가 그 한 가닥에 의해 결정됩니다. 부스덕트는 도체 형상이 전 구간에서 일정하므로 이 변수가 크게 줄어듭니다.

점유 공간

수배전실, 기계실, 라이저 샤프트에서 공간은 가장 강한 제약입니다. 제조사 사례에서는 병렬 케이블 세트를 회로당 하나의 밀폐 부스웨이로 대체할 때 트레이 인프라가 상당 폭 줄어든다고 보고합니다. 다만 감소 비율은 회로 구성과 경로 조건에 따라 크게 달라지므로, 특정 수치를 일반화하지 말고 프로젝트별로 산정하는 것이 맞습니다.

설치 속도

조립식 모듈을 볼트로 체결하고 플러그인 유닛을 연결하는 작업은, 무거운 케이블을 끌어와 트레이에 정리하고 일정 간격으로 고정한 뒤 모든 단말을 처리하는 작업보다 빠릅니다. 차이는 1,000A 이상에서 특히 커집니다. 단말 작업만으로 여러 날이 소요되는 규모에서는 공정 일정 자체가 달라집니다.

단, 이 장점은 도체가 정확하게 제작되었을 때만 실현됩니다. 절단 길이, 펀칭 홀 위치, 벤딩 각도가 허용오차를 벗어나면 현장에서 재작업이 발생하고, 조립식의 이점이 그대로 사라집니다.

방열 성능

케이블이 밀집된 경로에서는 중앙에 있는 케이블이 외곽보다 열 조건이 불리합니다. 그래서 그룹 보정 계수를 적용해야 하고, 결과적으로 실제 사용 가능한 전류가 표에 적힌 값보다 낮아집니다. 부스덕트는 형식시험으로 열 성능이 검증되고 출하 전 공장에서 확인되므로, 현장 보정에 따르는 불확실성이 줄어듭니다.

증설과 유지보수

플러그인 분기 유닛을 사용하면 부스웨이를 해체하거나 인접 회로를 정지시키지 않고 새 부하를 연결할 수 있습니다. 생산 라인에 설비가 추가되거나 데이터센터에 랙이 늘어나는 현장에서는 이 차이가 수년에 걸쳐 누적됩니다. 유지보수 측면에서도 상 구분이 명확하고 점검 위치가 노출되어 있어 열화상 점검과 절연저항 측정이 빠릅니다.

케이블 시스템이 여전히 유리한 이유

부스덕트가 모든 구간에서 답은 아닙니다. 약 400A 이하 분기 회로에서는 표준 케이블을 트레이에 포설하는 방식이 자재비, 조달 속도, 시공 리스크 모두에서 앞섭니다. 맞춤 제작 리드타임을 감수할 이유가 없기 때문입니다.

경로 조건도 중요합니다. 지중 배전, 플랜트 구조물 사이를 우회하는 배선, 외곽 설비까지의 장거리 구간은 견고한 부스웨이가 물리적으로 따라가기 어렵습니다. 이런 경로에서는 케이블이 유일한 현실적 대안인 경우도 많습니다.

기존 설비 개보수도 마찬가지입니다. 트레이 인프라가 이미 충분하고 부하 증가 계획이 없다면, 굳이 전체를 교체할 이유가 없습니다.

비용 비교: 자재비가 아니라 수명주기 비용으로

부스덕트 케이블 비교에서 가장 흔한 실수는 미터당 자재 단가만 놓고 판단하는 것입니다. 부스덕트 조립체는 분명히 더 비쌉니다. 그런데 대전류 프로젝트의 총 설치 비용에는 다음이 모두 들어갑니다.

• 설치 인건비 — 케이블 가닥 수와 병렬 세트 수에 비례해 급증하는 항목
• 트레이 구조물과 지지 철물, 풀박스
• 단말 처리 부품과 압착·체결 작업 시간
• 향후 변경 시 필요한 정전 시간과 그로 인한 생산 손실
• 고밀도 케이블 경로의 유지보수 부담
• 점유 공간에 대응하는 건축 비용

1,000A 이상에서는 이 항목들의 합이 자재 단가 차이를 넘어서는 경우가 많습니다. 반대로 400A 이하에서는 넘어서지 못합니다. 그래서 두 시스템을 일반론으로 비교하는 것은 의미가 없고, 프로젝트별 비용 모델을 세워야 합니다. 여기에 구리와 알루미늄 시세 변동까지 반영하면 판단 근거가 완성됩니다.

안전성과 신뢰성 비교

두 시스템 모두 올바르게 설계·시공·시험·유지보수되면 안전합니다. 엔지니어링 관점에서 진짜 질문은 다릅니다. 어느 쪽이 사용 수명 20~30년 동안 안전한 상태를 더 쉽게 유지하는가입니다.

부스덕트는 충전부를 정격 외함 안에 수납하고, 상 배열이 공장에서 고정·시험되며, 단락 전류 내력이 형식시험으로 문서화됩니다. 변동 요소가 적다는 뜻입니다. 케이블은 현장 포설 품질, 라벨링, 단말 체결 토크에 크게 의존합니다. 병렬 가닥이 많아질수록 상 연결 오류나 체결 불량 같은 인적 오류의 확률이 올라갑니다.

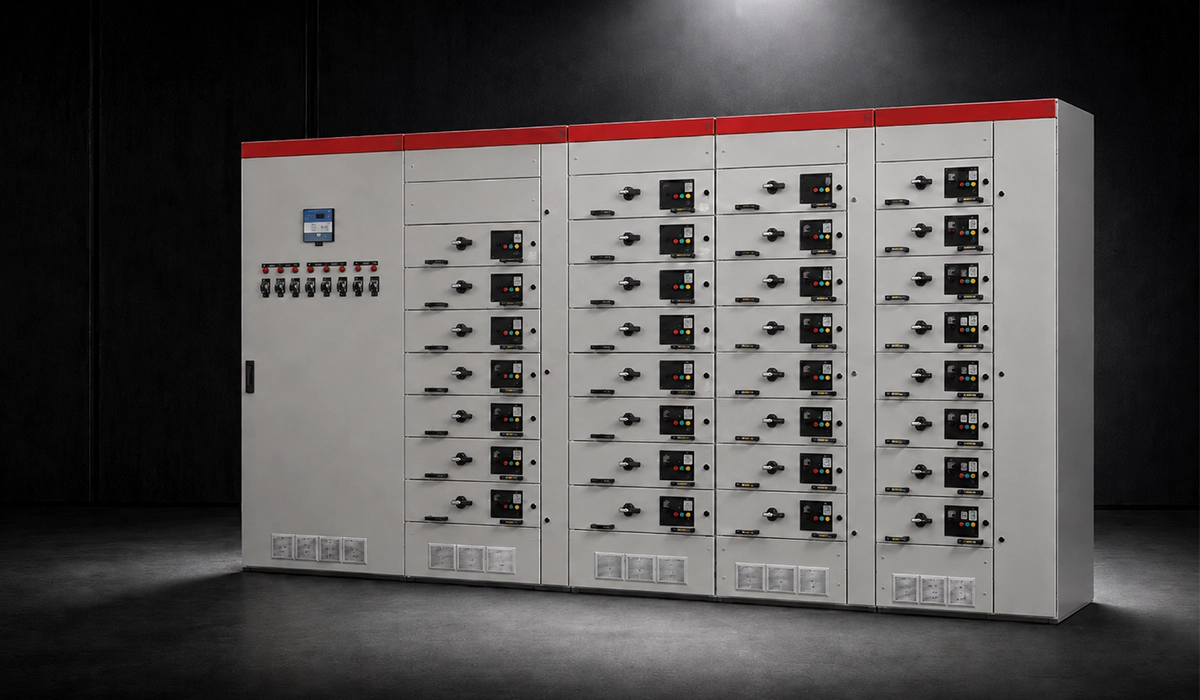

다만 실무에서 더 흔한 안전 문제는 방식 선택 자체가 아니라, 각 지점에서 예상되는 단락전류를 충분히 검토하지 않고 시스템을 선정하는 것입니다. 이 검토가 빠지면 어느 방식을 택하든 위험은 남습니다. 저압 배전 시스템을 구성하는 기기 범위는 이 페이지에서 개괄적으로 볼 수 있습니다.

부스덕트가 더 적합한 경우

• 공통 경로를 따라 여러 장비가 연결되는 제조 공장과 생산 라인
• 630A 이상의 수배전실 및 판넬 피더
• 랙 배치에 맞춘 플러그인 유연성이 필요한 데이터센터 라이저
• 변압기와 수배전반 사이의 대전류 연결이 필요한 변전소
• 샤프트 공간이 제한적인 고층 건물 라이저
• 레이아웃이 자주 바뀌고 부하 추가가 정기적으로 발생하는 설비

케이블이 더 적합한 경우

• 약 400A 이하의 개별 회로
• 장거리 또는 지중 배전 경로
• 부스웨이가 따라가기 어려운 불규칙한 배선 경로
• 초기 예산이 최우선이고 확장 계획이 없는 프로젝트
• 기존 케이블 인프라가 충분한 개보수 작업

선정 판단표: 실제 프로젝트에 적용하는 방법

부하 산정표와 현장 배치도가 확정되기 전에 방식을 먼저 결정하면, 이후 재설계 비용이 발생합니다. 아래 기준을 실제 프로젝트 데이터에 대입해 보시기 바랍니다.

한 가지 숫자로 단정할 수 없다는 점이 중요합니다. 전류 용량, 경로 형상, 공사 일정, 확장 계획이 함께 작용하며, 실제로는 간선을 부스덕트로 구성하고 말단 분기를 케이블로 처리하는 하이브리드 구성이 가장 좋은 결과를 내는 현장이 많습니다.

어느 쪽을 택하든, 부스바 가공 정밀도가 결과를 좌우합니다

부스덕트를 선택하든 판넬 내부 부스바를 사용하든, 접촉 면적과 체결 품질이 최종 성능을 결정합니다. 절단면이 고르지 않거나 홀 위치가 어긋나면 접촉 저항이 커지고, 그 지점이 열화상 점검에서 잡히는 국부 과열 지점이 됩니다.

파야프레스(PAYAPRESS)는 1990년부터 부스바 절단·펀칭·절곡 장비를 생산해 74개국 이상 1,500개 이상의 고객사에 공급해 왔습니다. 반복 정밀도를 확보한 가공은 설계상의 여유를 실제 제품에서 그대로 살려 줍니다. 장비 구성은 부스바 가공기 라인업에서 확인하실 수 있습니다.

결론

약 800A를 넘어서면 부스덕트와 케이블의 차이는 비교적 분명해집니다. 공장에서 검증된 조립체, 콤팩트한 외함, 모듈식 증설 지점은 설치를 빠르게 하고 공간을 줄이며 수명주기 비용을 낮춥니다. 반대로 400A 이하, 불규칙한 경로, 확장 계획이 없는 프로젝트에서는 케이블이 여전히 더 단순하고 리스크가 낮은 선택입니다.

중요한 것은 관행이 아니라 데이터로 결정하는 것입니다. 부하 산정표, 경로 도면, 향후 증설 계획, 그리고 자재비가 아닌 총 설치 비용. 이 네 가지를 놓고 비교하면 대부분의 프로젝트에서 답은 명확해집니다.
