La comparación barra colectora contra cable depende de la corriente que necesitas distribuir, del recorrido, del espacio disponible y de las futuras ampliaciones. Las barras pueden facilitar una distribución compacta dentro de un cuadro eléctrico; los sistemas prefabricados de barras, además, permiten organizar derivaciones a lo largo de una instalación. Los cables ofrecen libertad para resolver recorridos irregulares y conectar equipos. Ninguna solución es siempre más eficiente, más segura o más económica.
Para elegir, hay que comparar soluciones completas que cumplan las mismas condiciones de servicio, no una pletina suelta con un cable aislado. Esta guía explica las diferencias y los criterios que cambian la decisión en una instalación industrial.
Si tu proyecto requiere fabricar un embarrado a medida, puedes consultar nuestra oferta de Máquina para barras colectoras para preparar las barras antes del montaje.
Si quieres situar ambas opciones dentro de la arquitectura de una instalación, consulta nuestra guía de sistemas de distribución eléctrica.
¿Prefieres escuchar? Puedes reproducir a continuación la versión en audio del artículo.
¿Qué es una barra colectora y para qué sirve?
Una barra colectora es un conductor metálico, normalmente de cobre o aluminio, que transporta corriente y permite distribuirla entre varios circuitos. También se utiliza la expresión barra de distribución eléctrica. En España, el conjunto de barras suele llamarse embarrado o juego de barras; en algunos países de Latinoamérica se emplea también el término barraje eléctrico.
Barras colectoras dentro de un cuadro eléctrico
En un cuadro, las barras principales reciben la alimentación y la reparten hacia las salidas y sus dispositivos de protección. Un embarrado incluye las barras, las conexiones, los soportes y el aislamiento necesario. Su disposición debe permitir el montaje, la separación eléctrica y el mantenimiento previstos para el conjunto.
Canalizaciones prefabricadas de barras
Para distribuir energía entre equipos o por una nave pueden utilizarse canalizaciones prefabricadas de barras, conocidas también como electroductos. Incorporan conductores dentro de una envolvente, tramos y accesorios de unión. Las versiones de distribución pueden incluir puntos de derivación; no todos los modelos los tienen.
Por tanto, una barra dentro de un cuadro y una canalización prefabricada son soluciones relacionadas, pero sus características no son intercambiables. Si necesitas conocer esta segunda opción con más detalle, consulta nuestra guía sobre blindobarra.
¿Cómo distribuye la energía un sistema de cables?
Un sistema de cables utiliza conductores aislados, unipolares o multipolares, instalados en bandejas, tubos u otras canalizaciones. Su flexibilidad facilita los cambios de dirección y la conexión a equipos situados en posiciones diferentes.
El cableado sirve tanto para circuitos de pequeña potencia como para alimentaciones industriales de alta corriente. En estas últimas puede ser necesario instalar varios cables en paralelo por fase. Esa solución exige comprobar el reparto de corriente, la disposición de los conductores, el calentamiento y las terminaciones.
Si la instalación alimenta cargas no lineales, nuestra guía sobre armónicos eléctricos te ayuda a profundizar en su efecto sobre los conductores y el neutro.
Barra colectora frente a cable: diferencias de un vistazo
La siguiente tabla resume tendencias habituales. La columna de barras distingue entre el embarrado de un cuadro y una canalización prefabricada cuando la ventaja depende del tipo de sistema.
| Factor | Barras colectoras | Cables |
|---|---|---|
| Espacio | Pueden concentrar la distribución; hay que reservar espacio para soportes, aislamiento y conexiones. | El espacio depende del número de cables, las bandejas, la separación y los radios de curvatura. |
| Recorrido | Las barras rígidas requieren una geometría definida; los electroductos utilizan accesorios compatibles. | Se adaptan a recorridos irregulares, respetando sus límites de instalación. |
| Corriente elevada | Son una opción habitual, con dimensionamiento térmico y mecánico adecuado. | También son viables; pueden requerir conductores en paralelo. |
| Instalación | Los tramos prefabricados pueden reducir trabajo en obra; un embarrado a medida necesita mecanizado y montaje. | Requieren tendido, fijación y terminaciones; su complejidad depende del proyecto. |
| Ampliaciones | Las canalizaciones con derivaciones facilitan cambios si existe capacidad disponible. | Las ampliaciones pueden exigir nuevos cables, espacio de tendido y conexiones. |
| Pérdidas y caída de tensión | Dependen del material, la geometría, la longitud, la carga y las uniones. | Dependen del material, la sección, la longitud, la carga y la disposición. |
| Seguridad y mantenimiento | Exigen aislamiento, soportes y conexiones adecuados, además de inspecciones previstas. | Exigen protección, fijación y terminaciones adecuadas, además de inspecciones previstas. |
| Coste | Debe incluir material, fabricación o tramos prefabricados, montaje y modificaciones. | Debe incluir cables, canalizaciones, accesorios, montaje y modificaciones. |
Para desarrollar la alternativa con barras dentro del cuadro, consulta los criterios de configuración de embarrado y valora cómo encajan en el espacio disponible.
Corriente admisible, pérdidas y caída de tensión
La corriente nominal del proyecto es el punto de partida, pero no basta para decidir. Hay que comprobar que cada solución puede trabajar con esa carga en sus condiciones reales de instalación.
Qué determina la corriente admisible
En un embarrado influyen la sección y el material de las barras, la temperatura ambiente, la disposición y la disipación dentro de la envolvente. En los cables cuentan también el aislamiento, el método de instalación y el agrupamiento. En una canalización prefabricada se utilizan las características declaradas y las correcciones que indique su fabricante.
Si necesitas cables en paralelo, el reparto de corriente no debe darse por supuesto. Deben revisarse sus características, longitudes y disposición, además de los efectos térmicos entre conductores. Los armónicos y la corriente del neutro también pueden condicionar el dimensionamiento.
Si quieres profundizar en la temperatura de servicio de las barras y sus conexiones, consulta nuestra guía sobre el calentamiento del embarrado.
Por qué las barras no tienen siempre menos pérdidas
Las pérdidas resistivas de un conductor dependen de la corriente y de su resistencia en servicio. Una conexión deficiente puede añadir calentamiento tanto en barras como en cables. Por eso, la comparación debe hacerse para la misma carga y longitud, incluyendo las uniones.
La caída de tensión depende además de la reactancia y del factor de potencia en corriente alterna. Para una canalización prefabricada, utiliza los datos de resistencia y reactancia del fabricante. No es correcto afirmar que cualquier barra tendrá menos caída de tensión que cualquier cable.
Para profundizar en la capacidad térmica de las barras, consulta nuestro artículo sobre intensidad admisible de pletinas de cobre.
Máquina recomendada
Máquina HBC-A120
Corta, punzona y dobla barras de cobre y aluminio con las dimensiones hasta 120 × 12 mm— operando en tres estaciones simultáneamente.
120 × 12 mm
3 unidades de potencia
Corte · Perforación · Doblado
Instalación y ampliaciones: cuándo ayudan las barras
Una canalización prefabricada puede simplificar el montaje cuando el recorrido está definido y los tramos y accesorios se han previsto correctamente. Las unidades de derivación permiten alimentar nuevas cargas desde los puntos disponibles, siempre que exista margen de corriente y se mantenga la coordinación de las protecciones.
Esa ventaja no se traslada automáticamente a un embarrado fabricado a medida dentro de un cuadro. En este caso hay que considerar el corte, el punzonado, el doblado, la posición de los soportes y la preparación de las conexiones. Añadir una salida puede requerir modificar el conjunto y verificar el diseño resultante.
Si fabricas el embarrado en tu taller, una Punzonadora CNC de barras colectoras es una opción que puedes valorar para preparar los orificios de conexión según el diseño previsto.
Los cables suelen facilitar las conexiones a equipos alejados del trazado principal o con recorridos difíciles de resolver mediante tramos rígidos. En muchas instalaciones, la solución práctica combina una distribución principal con barras y conexiones finales mediante cables.
Al planificar una ampliación, incluye también el coste de una parada de producción para comparar el impacto del tiempo de intervención en cada alternativa.
Coste de barras colectoras y cables: qué incluir
Comparar únicamente el precio por metro puede llevar a una decisión equivocada. Solicita presupuestos para la misma corriente, recorrido, número de derivaciones y condiciones de instalación.
- Material y accesorios: barras o cables, envolventes, bandejas, soportes, aisladores, uniones y terminales.
- Fabricación y montaje: mecanizado del embarrado, ensamblaje de tramos, tendido de cables y ejecución de conexiones.
- Verificación y puesta en servicio: comprobaciones y documentación necesarias para el conjunto y la instalación.
- Uso y mantenimiento: pérdidas eléctricas bajo la carga prevista, inspecciones y acceso a los componentes.
- Cambios futuros: nuevas derivaciones, adaptación de recorridos y tiempo de parada necesario.
Si el trazado exige doblar barras de cobre, incluye en la evaluación del proceso una Plegadora de pletinas de cobre adecuada para las operaciones previstas.
Un circuito sencillo puede resultar más económico con cables. Una distribución con numerosas derivaciones y cambios previstos puede justificar una canalización prefabricada. El resultado debe salir del presupuesto y de las condiciones del proyecto, no de una regla general.
Si estás valorando un embarrado fabricado a medida, nuestro artículo sobre el precio de la pletina de cobre explica qué factores afectan al coste del material y su transformación.
Seguridad, conexiones y resistencia al cortocircuito
La seguridad depende del diseño del conjunto, de sus protecciones y de la calidad del montaje. Una barra desnuda necesita protección frente al contacto; una envolvente debe ofrecer las características adecuadas al ambiente. El aislamiento del cable tampoco elimina la necesidad de proteger sus terminales y de evitar daños mecánicos.
Dentro del cuadro, revisa también las distancias de aislamiento y líneas de fuga al definir la separación entre las partes conductoras.
Ante un cortocircuito, deben comprobarse los efectos térmicos y mecánicos. En un embarrado importan la resistencia de los soportes y la disposición de las barras; en los cables, la fijación y la resistencia térmica, entre otros aspectos. En ambos casos, las protecciones deben limitar o interrumpir el defecto dentro de las condiciones previstas.
Para profundizar en las solicitaciones mecánicas durante un cortocircuito, consulta nuestra guía sobre esfuerzos electrodinámicos.
El sistema de conexión de las barras colectoras
Las uniones deben ser compatibles con el material y el diseño del conjunto. La preparación de las superficies, los elementos de fijación y el par de apriete se determinan según las instrucciones correspondientes. En los cables, la selección y ejecución de los terminales son igual de importantes. Las inspecciones deben seguir el plan de mantenimiento y las indicaciones del fabricante.
Normativa según el tipo de conjunto
Las canalizaciones prefabricadas de barras de baja tensión están contempladas en IEC 61439-6. Los cuadros de distribución de potencia se encuadran en IEC 61439-1 junto con la parte específica aplicable, habitualmente IEC 61439-2. La verificación corresponde al conjunto: elegir una sección de barra no demuestra por sí solo su conformidad.
Leer más: Norma IEC 61439 en Sistemas Eléctricos
En España, las instalaciones de baja tensión deben cumplir el REBT y las instrucciones técnicas complementarias que correspondan. En otros países se aplican sus propios requisitos reglamentarios.
Para revisar los elementos que sostienen y separan las barras dentro del cuadro, consulta nuestra guía de sujeción y aislamiento de embarrados.

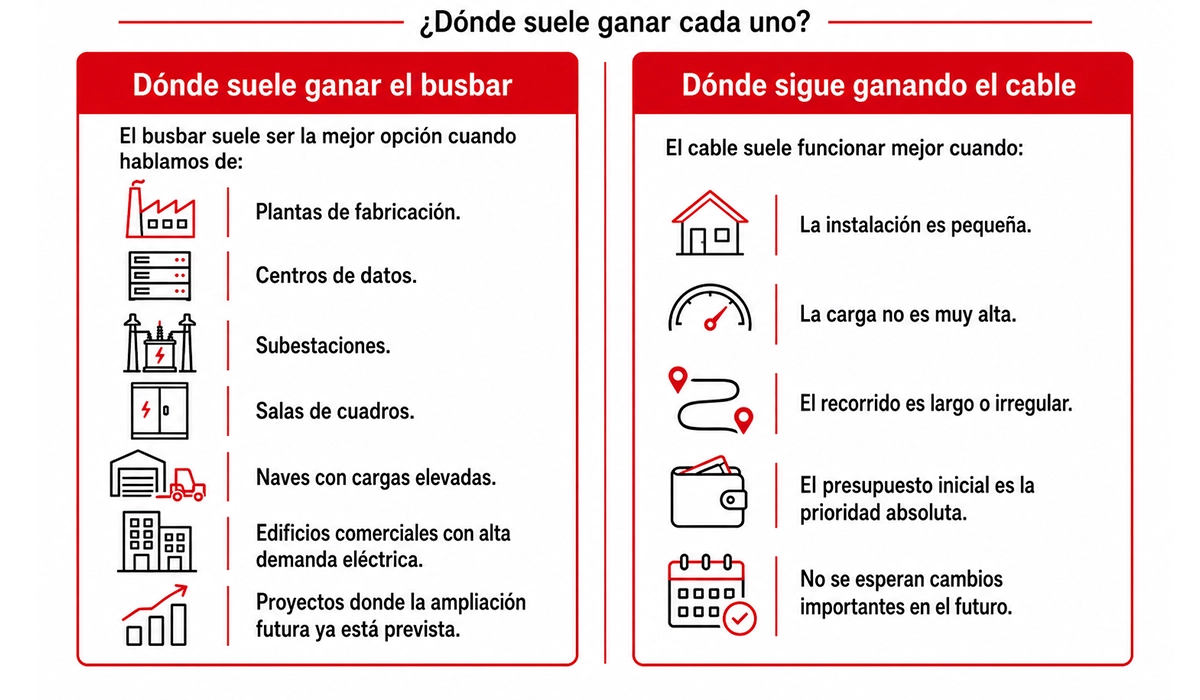

Aplicaciones: cuadros eléctricos, fábricas y centros de datos
En cuadros eléctricos, las barras permiten organizar la distribución principal y las derivaciones. Los cables pueden complementar el embarrado para conectar determinados aparatos o circuitos auxiliares.
En plantas industriales, una canalización prefabricada con derivaciones puede ser útil cuando varias máquinas se distribuyen a lo largo de un recorrido común. Si las cargas están dispersas o los trazados son irregulares, conviene comparar también una distribución por cables.
Entre un transformador y un cuadro general, las barras o los electroductos son opciones habituales para corrientes elevadas. La elección depende del recorrido, las interfaces con los equipos y las condiciones de servicio; los cables siguen siendo una alternativa técnicamente válida si están correctamente dimensionados.
Si esa conexión forma parte de un centro de transformación prefabricado, conviene estudiar el conjunto de equipos y sus interfaces antes de definir el recorrido de los conductores.
En centros de datos, las canalizaciones con derivaciones pueden facilitar cambios en la alimentación de los equipos. Sin embargo, la continuidad del servicio depende también de la arquitectura, la redundancia y las protecciones.
Para conocer esos criterios en una instalación crítica, consulta nuestra guía sobre distribución eléctrica en centros de datos.
Descarga gratuita
Todas las máquinas, especificaciones y configuraciones, en un solo PDF.
Cómo elegir entre una barra colectora y un cable
Antes de decidir, define estos datos del proyecto:
- Carga: corriente prevista, simultaneidad, armónicos y margen de ampliación.
- Recorrido: longitud, cambios de dirección, derivaciones y puntos de conexión.
- Espacio y ambiente: dimensiones disponibles, temperatura y protección necesaria.
- Comportamiento eléctrico: corriente admisible, caída de tensión, pérdidas y cortocircuito.
- Explotación: acceso para mantenimiento, modificaciones previstas y coste completo.
Si necesitas una distribución concentrada dentro de un cuadro, estudia un embarrado. Si buscas alimentar cargas a lo largo de una ruta con futuras derivaciones, compara una canalización prefabricada con el cableado equivalente. Si el recorrido exige muchas adaptaciones o conexiones individuales, los cables pueden facilitar la instalación.
La corriente, el espacio y las ampliaciones previstas orientan la decisión, pero deben evaluarse junto con el resto del proyecto. La opción adecuada es la que cumple los requisitos técnicos con un montaje viable y un coste justificado. Para desarrollar la alternativa con barras, consulta nuestra guía de cálculo de embarrado de baja tensión.
