접지란 무엇인가?
접지는 전기 시스템이나 장비를 대지의 도전성 부분에 의도적으로 연결하는 것을 의미합니다. 대지는 관례적으로 0V 전위로 간주되며, 이 기준점은 시스템 전압을 안정화하고 고장 전류가 안전하게 되돌아갈 수 있는 낮은 저항의 경로를 제공합니다.
대지는 특히 습기가 있을 때 비교적 우수한 도체이며, 매우 큰 단면적으로 인해 전류 밀도와 전압 강하가 낮아집니다. 이러한 특성 때문에 대지는 안전 기준점뿐 아니라 일부 고전압 직류 송전 시스템에서 귀환 도체로도 사용될 수 있습니다.
중요: 비접지 시스템에서 한 상에 지락 고장이 발생하면, 사람이 다른 상과 대지를 동시에 접촉할 때 공칭 상전압의 √3배 전압에 노출될 수 있어 접지 시스템보다 훨씬 위험합니다.
접지가 중요한 이유: 주요 장점
올바르게 설계되고 시공된 접지 시스템은 다음과 같은 중요한 이점을 제공합니다.
- 인명 보호 — 고장 조건에서 접촉 전압을 안전한 수준, 즉 50V 이하로 제한합니다.
- 장비 보호 — 위험한 과전압으로 인해 절연물과 연결 장비가 손상되는 것을 방지합니다.
- 빠른 고장 차단 — 낮은 임피던스의 고장 전류 경로를 제공하여 퓨즈, MCB, RCD와 같은 보호 장치가 신속하게 동작하도록 합니다.
- 시스템 전압 안정성 — 중성점을 접지하여 고장 발생 시 정상 상의 전압이 과도하게 상승하는 것을 방지합니다.
- 화재 예방 — 제어되지 않은 고장 전류로 인한 아크와 열 손상 위험을 줄입니다.
- 전자파 적합성(EMC) — 안정적인 기준점을 제공하여 전기적 노이즈와 간섭을 줄입니다.
핵심 개념 및 정의
접지극
접지극은 대지와 전기적으로 연결하기 위해 땅속에 매설하는 하나 이상의 금속 부품입니다. 접지봉, 접지판 또는 무피복 도체가 이에 해당합니다. 접지극의 저항은 토양 저항률, 접지극의 크기, 매설 깊이에 따라 달라집니다.
접지 도체
접지 도체는 접지극을 설비 내부의 주 접지 단자(MET) 또는 주 접지 부스바에 연결하는 도체입니다.
보호 도체(PE)
보호 도체는 주 접지 단자(MET)를 장비 외함의 노출 도전부(ECP)에 연결하는 도체입니다. 정상 운전 중에는 전류가 흐르지 않으며, 고장 발생 시에만 전류를 운반합니다.
PEN 도체
PEN 도체는 중성선(N)과 보호 접지(PE)의 역할을 동시에 수행하는 공용 도체입니다. TN-C 구성에서 사용되며, RCD 하위 회로에서는 허용되지 않습니다.
접촉 전압
접촉 전압은 전압이 걸린 외함과 사람이 서 있는 지점의 대지 사이에 발생하는 전위차를 의미합니다. AC 50V를 초과하는 값은 위험한 것으로 간주되며, 심각한 감전 또는 사망 사고를 유발할 수 있습니다.
외부 도전부
외부 도전부는 전기 설비의 일부는 아니지만 대지 전위를 유입할 수 있는 금속 부품을 의미합니다. 구조용 강재, 금속 수도관 또는 가스관, 라디에이터, HVAC 덕트 등이 이에 해당합니다. 이러한 부품은 주 등전위 본딩을 통해 주 접지 단자(MET)에 연결해야 합니다.
접지 시스템의 유형(IEC 60364)
국제 표준 IEC 60364는 접지 시스템을 두 글자 또는 세 글자 코드로 정의합니다. 첫 번째 글자는 전원 측, 즉 변압기 또는 발전기가 대지와 어떻게 연결되는지를 나타냅니다. 두 번째 글자는 수용가 설비의 노출 도전부가 어떻게 접지되는지를 나타냅니다. 선택적으로 사용되는 세 번째 글자 S 또는 C는 중성선과 보호 도체의 구성 방식을 나타냅니다. 이 표기 체계의 최신 규정은 한국표준정보망에서 확인할 수 있습니다.
TN / TT / IT 접지 시스템 문자 의미
| 문자 | 의미 | 설명 |
|---|---|---|
| T (첫 번째) | 대지 | 전원 측의 한 지점이 대지에 직접 연결됨 |
| I (첫 번째) | 절연 또는 임피던스 | 전원 측이 대지와 절연되어 있거나, 높은 임피던스를 통해 대지에 연결됨 |
| T (두 번째) | 대지 | 노출 도전부가 전원 측과 독립적으로 대지에 직접 접지됨 |
| N (두 번째) | 중성점 | 노출 도전부(ECP)가 전원 측의 접지된 중성점에 연결됨 |
| S (세 번째) | 분리 | 보호 접지(PE)와 중성선(N)이 전체 구간에서 별도 도체로 구성됨 |
| C (세 번째) | 공용 | 중성선과 보호 접지 기능이 하나의 PEN 도체로 통합됨 |
TN 시스템 — 전원 측과 설비 측이 동일한 접지를 공유하는 방식
TN 시스템에서는 전원 변압기의 중성점이 대지에 직접 접지되며, 수용가 설비의 노출 도전부는 PE 또는 PEN 도체를 통해 접지된 중성점으로 다시 연결됩니다. 이 방식은 낮은 임피던스의 고장 루프를 형성하므로, 퓨즈와 MCB 같은 과전류 보호 장치가 지락 고장에 빠르게 반응할 수 있습니다.
TN-S — PE와 중성선이 완전히 분리된 방식
TN-S 방식에서는 PE 도체와 중성선이 전원 측부터 각 콘센트 또는 부하 지점까지 전체 설비 구간에서 완전히 분리되어 유지됩니다. 이는 TN 계통 중 가장 안전한 방식으로, 전자파 간섭이 낮고 보호 성능이 안정적입니다. 유럽의 현대식 산업용, 상업용, 주거용 설비에서 표준적으로 사용됩니다.
TN-C — 공용 PEN 도체 방식
TN-C 방식에서는 중성선 기능과 보호 접지 기능이 하나의 PEN 도체로 통합됩니다. 이 방식은 배선 비용을 줄일 수 있지만, 안전성 측면에서는 불리합니다. PEN 도체가 단선되면 하위 구간의 모든 금속부가 선간 전압 또는 상전압 수준으로 상승할 수 있기 때문입니다. TN-C 방식은 북미와 동유럽의 오래된 전력 배전망에서 흔히 볼 수 있지만, 신규 산업용 또는 상업용 설비에는 권장되지 않습니다.
TN-C-S — 인입부에서 PE와 N을 분리하는 방식(PME)
TN-C-S는 영국을 비롯한 여러 국가에서 널리 사용되는 접지 방식입니다. 공급망에서는 PEN 도체를 사용하는 TN-C 방식으로 전원을 공급하고, 수용가 인입부에서 PE와 N을 분리해 TN-S 방식으로 전환합니다. 영국에서는 이를 보호 다중 접지(PME)라고 합니다.
이 방식은 낮은 루프 임피던스로 고장 시 안정적인 차단이 가능하지만, 상위 구간의 PEN 도체가 단선되면 접지된 금속부에 위험 전압이 발생할 수 있습니다. 따라서 등전위 본딩을 매우 철저하게 시공해야 합니다.
TT 시스템 — 수용가 독립 접지 방식
TT 시스템에서는 변압기 중성점은 전력 공급자가 접지하지만, 수용가 설비의 노출 도전부는 현장의 독립 접지극에 연결됩니다. 전원 측과 수용가 측 사이에는 금속 접지 귀환 경로가 없으며, 고장 전류는 두 접지극과 대지를 통해 되돌아갑니다.
이로 인해 고장 루프 임피던스가 높아 퓨즈나 MCB만으로는 빠른 차단이 어렵습니다. 따라서 TT 설비에서는 누전 차단기(RCD)가 필수적으로 요구됩니다. 관련 안전 요구사항은 한국산업안전보건공단 자료에서도 확인할 수 있습니다. 그럼에도 TT 시스템은 노이즈 내성이 우수해 특정 분야에서 선호됩니다.
- 청정 접지 기준이 필요한 통신 설비 및 데이터센터
- 가공 배전선로로 공급되는 농촌 또는 원격 지역 설비
- 공용 PEN 도체의 신뢰성을 보장하기 어려운 지역
장점: TT 방식은 PE 도체를 공유하는 다른 수용가로부터 유입되는 전기적 노이즈가 간섭을 유발할 수 있는 환경에서 선호됩니다. 각 설비가 자체 독립 접지극을 가지므로, 이러한 공용 경로 문제를 근본적으로 제거할 수 있습니다.
IT 시스템 — 절연 또는 고임피던스 전원 방식
IT 시스템에서는 전원 측이 대지와 절연되어 있거나 높은 임피던스를 통해 연결됩니다. 따라서 첫 번째 지락 고장이 발생해도 고장 전류는 매우 작으며, 주로 케이블과 대지 사이의 분포 정전용량에 의해 제한됩니다. 이로 인해 첫 번째 고장 상태에서도 전원 차단 없이 시스템을 계속 운전할 수 있습니다.
절연 감시장치(IMD)는 전체 시스템의 절연 저항을 지속적으로 측정하고, 첫 번째 고장 발생 시 경보를 제공합니다. 해당 고장은 다른 상에서 두 번째 고장이 발생하기 전에 조치해야 하며, 두 고장이 동시에 발생하면 완전한 단락 사고로 이어질 수 있습니다.
IT 시스템은 무정전 전원 공급이 중요한 다음과 같은 분야에서 주로 선택됩니다.
- 병원 수술실 및 중환자실
- 광산 및 지하 시설
- 갑작스러운 정지가 위험하거나 큰 비용 손실을 초래하는 산업 공정
- 해상 석유 플랫폼 및 선박 적용 분야
TN, TT, IT 시스템 비교
접지 시스템 비교: TN / TT / IT
| 항목 | TN(S/C-S) | TT | IT |
|---|---|---|---|
| 전원 측 접지 방식 | 직접 접지(중성점 접지) | 직접 접지(중성점 접지) | 절연 또는 고임피던스 접지 |
| 수용가 접지 방식 | 공용 중성선 또는 PE를 통해 접지 | 독립 현장 접지극 사용 | 독립 현장 접지극 사용 |
| 고장 루프 임피던스 | 낮음 | 높음 | 매우 높음(첫 번째 고장 기준) |
| 첫 번째 고장 전류 | 큼(빠른 차단 가능) | 중간 수준(RCD 필요) | 매우 작음 — 시스템 운전 유지 가능 |
| 필요 보호 장치 | MCB, 퓨즈, RCBO | RCD 필수 | 절연 감시장치(IMD) |
| 서비스 연속성 | 고장 시 차단 | 고장 시 차단 | 첫 번째 고장에서는 운전 유지 |
| EMC 및 노이즈 내성 | TN-S는 보통, TN-C는 낮음 | 우수 | 양호 |
| 유지보수 복잡도 | 낮음 | 낮음~보통 | 높음, 지속 감시 필요 |
| 비용 | 낮음~보통 | 보통 | 높음 |
| 일반 적용 분야 | 주택, 사무실, 공장 | 통신 설비, 농촌 지역, 민감 설비 | 병원, 광산, 해상 설비, 중요 산업 시설 |

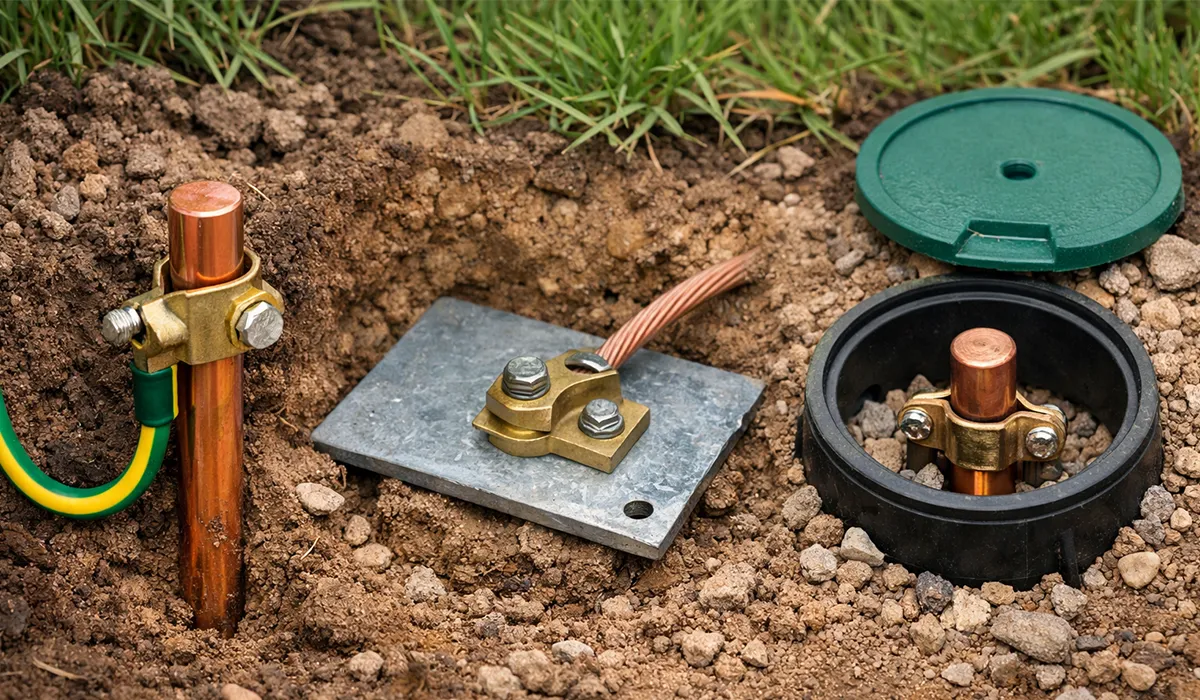

접지극의 종류
접지극의 종류는 사용 가능한 공간, 토양 조건, 요구 접지저항값, 설치 깊이에 따라 결정됩니다.
접지극 유형 비교
| 접지극 유형 | 설명 | 일반적인 적용 분야 | 참고 사항 |
|---|---|---|---|
| 판형 접지극 | 구리 또는 아연도금 강판(0.5×0.5m 이상) 수직 매설 | 습기가 많고 얕은 암반이 있는 지역 | 수분 유지를 위해 벤토나이트로 주변을 채우며, 최소 토양 피복 깊이 1.5m 필요 |
| 봉형/파이프형 접지극 | 구리 피복 강봉(길이 2m 이상) 지중에 수직 타설 | 가장 일반적인 유형, 범용 적용 | 커플러로 연장 가능하며, 분전반 근처에 설치 가능 |
| 수평 스트립 / 링 접지극 | 무피복 구리 도체를 0.5~0.8m 깊이에 수평 매설 | 충분한 부지가 있는 대형 현장, 봉형 접지극 설치가 어려운 암반 지형 | 건물을 둘러싸는 링 접지극으로 구성 가능 |
| 기초 접지극 | 건물 콘크리트 기초에 매입되는 도체 | 신축 건물, 영구 설비에 적합 | 경제적이고 수명이 길며, 설계 단계에서의 사전 협의 필요 |
접지 시스템 설계 — 주요 계산
올바른 접지 시스템 설계는 보호 장치가 IEC 60364-4-41에서 요구하는 제한 시간 안에 차단될 수 있도록 전체 고장 루프 임피던스를 허용값 이하로 유지함으로써 위험한 접촉 전압을 제거합니다. 일반적으로 TN 시스템의 최종 회로는 0.4초, 배전 회로는 1초 이내 차단이 기준이 됩니다.
좋은 설계는 추측으로 이루어지지 않습니다. 접지 설계는 앞 단계의 결과를 다음 단계에 반영하는 네 가지 순차 계산을 기반으로 합니다.
1단계 — 필요한 접지극저항(Ra) 결정
TT 시스템의 경우 IEC 60364-4-41은 다음 조건을 요구합니다.
Ra × Id ≤ 50V
여기서 Ra는 접지극저항(Ω), Id는 RCD의 정격 잔류 동작 전류(A)입니다. 표준 300mA RCD의 경우 Ra ≤ 167Ω이 되며, 이는 대부분의 토양에서 달성 가능한 값입니다. 30mA RCD의 경우 Ra ≤ 1,667Ω이 되어 암반 지형을 포함한 거의 모든 토양에서 달성 가능합니다. 이것이 TT 시스템에서 RCD가 필수인 이유 중 하나입니다. RCD를 사용하면 접지극저항 요구 조건을 실무적으로 충족하기 쉬워집니다.
TN 시스템에서는 접지극저항 요구 사항이 필요한 예상 고장 전류에 의해 결정됩니다. 이 고장 전류는 일반적으로 퓨즈 또는 MCB 같은 과전류 보호 장치가 요구 차단 시간 안에 동작할 수 있을 만큼 충분해야 합니다.
2단계 — 고장 루프 임피던스(Zs) 계산
고장 루프 임피던스는 고장 전류가 흐르는 전체 경로의 임피던스입니다. 즉, 전원에서 출발해 상 도체를 따라 고장 지점까지 흐르고, 보호 도체를 통해 전원 중성점으로 되돌아가는 경로 전체를 의미합니다.
관계식은 다음과 같습니다.
Ia = U₀ / Zs
여기서 U₀는 공칭 상-대지 전압이며, 유럽 대부분 지역에서는 230V입니다. Ia는 보호 장치가 요구 차단 시간 안에 동작하는 데 필요한 전류입니다. 예를 들어 32A Type B MCB의 경우 Ia = 160A, 즉 5×In이므로 Zs는 230/160=1.44Ω을 초과해서는 안 됩니다. 실무에서는 도체 저항이 온도에 따라 증가하는 것을 고려해 이 한계값의 80% 이하, 즉 1.15Ω 이하를 목표로 설계합니다.
3단계 — 보호 도체 단면적 선정
IEC 60364-5-54는 두 가지 방법을 제시합니다. 간이 방법은 상 도체 단면적에 따라 PE 도체의 최소 단면적을 정합니다.
| 상 도체 단면적 S(mm²) | 최소 PE 단면적 |
|---|---|
| S ≤ 16mm² | 상 도체와 동일 |
| 16 < S ≤ 35mm² | 16mm² |
| S > 35mm² | S / 2 |
단열 계산법은 보호 장치가 5초 이내에 동작하는 경우 사용하는 방법입니다. 이 방법은 고장 전류와 차단 시간을 기준으로 최소 단면적을 직접 계산합니다. 공식은 S = √(I²×t) / k이며, k는 재질 상수입니다. 예를 들어 PVC 절연 구리 도체의 경우 k=143입니다. 이 방법을 사용하면 빠르게 차단되는 단락 조건에서 더 작은 PE 도체를 선정할 수 있습니다.
4단계 — 가장 먼 지점에서 검증
고장 루프 임피던스는 항상 전원에서 가장 먼 지점, 즉 가장 긴 회로의 말단에서 가장 높게 나타납니다. 따라서 해당 지점에서 Zs를 측정하거나 계산하고, 감소된 고장 전류에서도 보호 장치가 요구 차단 시간을 만족하는지 확인해야 합니다. 긴 케이블 구간이 있는 대형 산업 설비에서는 이 계산 결과에 따라 PE 도체를 더 크게 선정하거나, 원격 회로를 공급하는 배전반에 추가 접지극을 설치하는 결정을 하게 되는 경우가 많습니다.
토양 저항률과 접지저항
접지 시스템의 성능은 주변 토양의 저항률에 크게 좌우됩니다. 토양 저항률은 Ω·m 단위로 표시되며, 광물 성분, 수분 함량, 온도에 따라 크게 달라집니다.
| 토양 유형 | 일반적인 저항률(Ω·m) | 설명 |
|---|---|---|
| 습한 점토/정원 토양 | 10~100 | 접지에 매우 적합하며 낮은 저항 확보 가능 |
| 양토/농경지 | 50~200 | 대체로 적합하지만 수분 상태에 따라 달라짐 |
| 습한 모래 토양 | 100~500 | 더 깊거나 여러 개의 접지극을 사용하면 적용 가능 |
| 자갈/건조 모래 | 500~2000 | 까다로운 조건이며 벤토나이트 또는 도전성 되메움재 필요 |
| 암반/건조 화강암 | 1000~5000 이상 | 매우 높은 저항, 수평 접지극 또는 깊은 접지극 필요 |
계절 변화: 토양 저항률은 일정하지 않습니다. 봄철 습한 토양에서는 약 50Ω·m를 보일 수 있지만, 같은 토양도 건조한 여름에는 300Ω·m 이상까지 상승할 수 있습니다. 설계 시에는 최악의 계절 조건, 일반적으로 건조한 여름 또는 동결된 겨울 조건의 저항률을 고려해야 합니다.
고저항 토양에서 낮은 접지극저항을 유지하려면 더 긴 접지봉 또는 여러 개의 접지봉을 사용하거나, 접지극 주변에 벤토나이트 또는 도전성 염류 되메움재를 설치하거나, 제어된 물 주입을 위한 수분 유지 파이프를 사용할 수 있습니다.
등전위 본딩
주 등전위 본딩
건물로 인입되는 주요 금속 설비는 모두 서로 본딩하고 주 접지 단자(MET)에 연결해야 합니다. 여기에는 금속 수도관, 가스관, 구조용 강재, HVAC 덕트, 통신 배관 등이 포함됩니다. 목적은 동시에 접촉 가능한 모든 도전부가 동일한 전위를 유지하도록 하여, 이들 사이에서 위험한 접촉 전압이 발생하지 않도록 하는 것입니다.
보조 등전위 본딩
보호 장치의 차단 시간이 요구 한계를 만족한다고 보장하기 어려운 장소에서는 보조 본딩이 필수입니다. 특히 욕실, 수영장, 사우나, 농업용 건물과 같은 습한 환경에서 중요합니다. 이 경우 장비 외함, 배관, 구조 금속부 등 동시에 접근 가능한 모든 도전부를 직접 서로 연결해야 합니다.
저압 네트워크용 접지 시스템
배전 변압기의 저압 2차 측은 다음 두 가지 고장 모드로 인한 과전압을 방지하기 위해 접지되어야 합니다.
- 고압 가공 도체가 단선되어 저압 네트워크 위로 떨어지는 경우
- 내부 절연 파괴로 인해 1차 권선이 2차 권선으로 고장 접촉되는 경우
접지가 없으면 이러한 상황에서 저압 네트워크나 변압기 외함을 만지는 사람은 치명적인 고압 감전에 노출될 수 있습니다. 적절한 접지가 적용되어 있으면 1차 측 퓨즈가 즉시 동작하여 고장을 차단하고 사람과 장비를 보호합니다.
보호 장치와 접지 시스템에서의 역할
| 장치 | 적용 접지 시스템 | 기능 |
|---|---|---|
| 퓨즈/MCB | TN(낮은 루프 임피던스) | 과전류 트립을 통해 큰 지락 전류를 빠르게 차단 |
| RCD(누전 차단기) | TT(높은 루프 임피던스) | 상선과 중성선 전류의 불평형을 감지하며, 30mA 수준의 누설 전류에서도 트립 |
| RCBO | TN-S/TN-C-S | MCB와 RCD 기능을 하나로 결합한 장치로, 과전류 보호와 누전 보호를 모두 제공 |
| 절연 감시장치(IMD) | IT 시스템 | 절연 저항을 지속적으로 감시하며, 첫 번째 고장 발생 시 차단 없이 경보 제공 |
접지저항 측정 및 검증
접지저항은 설치 시 측정 및 검증해야 하며, 이후에도 정기적으로 재확인해야 합니다. 최소한 몇 년마다 한 번, 또는 지반에 중대한 변화가 발생한 후에는 다시 측정하는 것이 좋습니다. 관련 시공 및 점검 기준은 한국전기안전공사에서도 확인할 수 있습니다. 표준 측정 방법은 4단자 메거 접지저항계를 사용하는 방식입니다. 두 단자는 시험 전류를 주입하고, 나머지 두 단자는 그에 따른 전압을 측정하는 데 사용됩니다.
주요 측정 항목은 다음과 같습니다.
- 접지극저항(Ra) — 현장 접지극이 기준 대지에 대해 가지는 저항
- 지락 루프 임피던스(Zs) — 고장 전류 경로의 전체 임피던스로, 보호 장치의 동작 시간을 검증하는 데 사용
- 보호 도체 연속성 — PE 경로에 단선이 없는지 확인
실무상 주의: 루프 내 전체 접지저항이 너무 높으면 문제가 발생할 수 있습니다. 예를 들어 전극 저항 10Ω과 중성점 측 저항 10Ω이 합쳐져 전체가 20Ω이 되면, 230V 시스템에서 고장 전류는 약 11.5A에 불과할 수 있습니다. 이 경우 10A 퓨즈가 동작하지 않아 외함이 위험 전압 상태로 계속 남을 수 있습니다. 보호 기능은 전체 루프 임피던스가 정의된 한계값 이내로 유지될 때만 올바르게 동작합니다.
결론
결론적으로, 올바르게 설계된 접지 시스템은 인명과 장비의 안전을 확보하고, 과전압으로부터 보호하며, 고장을 빠르게 차단하기 위해 매우 중요합니다. 접지저항을 정확히 계산하고 정기적으로 검증하는 것은 규정을 지키기 위한 형식적인 절차가 아니라, 전기 시스템의 건전성을 유지하기 위한 필수적인 실무입니다. 주거용, 산업용, 중요 설비 등 어떤 적용 분야에서도 적절한 접지 시스템을 선택하고 접지저항을 올바르게 관리하면 안전성을 높이고 위험을 줄이며 시스템 성능을 최적화할 수 있습니다.
