구리 부스바 벤딩 시 적용되는 벤딩 방법과 최소 반경은 구리의 경도, 부스바 형상, 금형 및 지지 방식, 그리고 최종 조립품의 사용 조건에 따라 달라집니다. 작업자의 목표는 단순합니다. 균열, 변형, 비틀림 또는 과도한 스프링백 없이 목표 각도와 형상을 구현하는 것입니다.
저압 배전반 조립에서 벤딩은 단순히 외관상의 문제가 아닙니다. 벤딩은 조립 적합성, 접속부 품질, 절연거리, 열 특성 및 장기적인 기계적 신뢰성에 영향을 미칩니다. 따라서 벤딩 계획은 작업장의 마지막 공정이 아니라 전기 설계의 일부로 다루어져야 합니다.
읽는 것보다 듣는 편이 더 좋다면, 아래 오디오 파일을 재생해 이 글의 나머지 내용을 들어보세요.
구리 부스바에서 올바른 벤딩 방법이 중요한 이유
구리 부스바 벤딩에서 벤딩 방법과 최소 반경이 중요한 이유는 벤딩부에 가장 높은 국부 변형률이 발생하기 때문입니다. 내부 반경이 너무 작으면 외측 표면부에는 균열이 발생할 수 있고, 내측 면은 압축 불안정 상태로 밀려 변형될 수 있습니다.
이러한 결함은 단순한 작업상의 흠집이 아닙니다.
표면 균열, 단면 변형, 비틀림은 부스바가 진동, 단락 시 전자력, 열 사이클을 견뎌야 하는 바로 그 지점의 기계적 여유를 감소시킬 수 있습니다.
잔류응력도 숨겨진 문제입니다. 성형 후 외관상 문제가 없어 보이는 부스바라도 내부에 잔류응력이 남아 있을 수 있으며, 이는 스프링백을 변화시키고 조립성을 악화시키며 운전 중 피로 민감도를 높일 수 있습니다.
따라서 작업자는 벤딩 반경, 구리의 재질 상태, 금형 형상, 지지 방식을 함께 고려하여 선정해야 합니다. 올바른 부스바 성형은 전도성뿐만 아니라 구조적 건전성도 함께 보호합니다.
벤딩과 관련된 구리 부스바 소재 특성
전기용 구리 부스바는 일반적으로 ETP 구리이며, 보통 C11000으로 판매되고 EN CW004A와 비교 가능한 재질입니다. 연질 상태에서는 약 100% IACS의 전기전도도와 작업장 벤딩에 적합한 우수한 성형성을 제공합니다.
연질 구리는 연신율이 높기 때문에 쉽게 벤딩됩니다. 재질 상태가 어닐링 상태에서 반경질, 경질로 갈수록 항복강도와 경도는 증가하지만 연성은 감소하므로 더 큰 벤딩 반경이 필요합니다.
변형 중에 발생하는 이러한 강도 증가는 구리의 가공경화입니다. 이것이 바로 부스바 벤딩에서 스프링백 보정이 필요한 이유이기도 합니다. 하중이 제거되면 부스바는 탄성적으로 일부 벤딩 각도를 회복합니다.
제작 전에 외관만 보고 판단하지 말고 반드시 재질 상태를 확인해야 합니다. 어닐링 동, 반경질 동, 경질 동은 모두 “C11000”일 수 있지만, 동일한 금형 조건에서 같은 특성을 보이지 않습니다.
| 상태 | 인장강도 | 연신율 | 경도 | 실제 벤딩 시 고려사항 |
|---|---|---|---|---|
| 연질/어닐링 | 179–262 MPa | 35% | HR30T 35 | 작은 반경의 냉간 벤딩에 가장 적합 |
| H02 (1/2 경질) | 255–317 MPa | 20% | HR30T 50 / HV 90 | 보다 보수적인 벤딩 반경 필요 |
평면(Flat) 벤딩과 엣지(Edge) 벤딩의 주요 차이
구리 부스바의 평면 벤딩과 엣지 벤딩의 차이는 매우 중요합니다. 평면 벤딩은 부스바의 두께 방향으로 접는 방식이므로 작은 치수가 변형률을 좌우하며, 일반적으로 더 작은 반경으로 벤딩이 가능합니다.
엣지 벤딩은 부스바의 폭 방향으로 접는 방식입니다. 이 방식은 일반 평면 벤딩보다 어려우며, 폭 방향으로 충분히 지지되지 않은 상태에서 변형이 집중되기 때문에 균열이나 단면 변형이 발생하기 쉽습니다. 실제 작업에서 평면 벤딩과 엣지 벤딩의 선택은 금형 선정, 장비 용량, 절단 길이의 정확도에 영향을 줍니다.
예를 들어 50 × 5 mm 부스바는 평면 방향으로는 쉽게 벤딩될 수 있지만, 엣지 방향으로는 특수 금형이 필요한 작업이 될 수 있습니다.
작업자는 절단 전에 벤딩 방향을 반드시 확인해야 합니다. 평면 방향과 엣지 방향에 대한 판단을 혼동하는 것은 특히 부스바 오프셋 벤딩이나 직각 레이아웃에서 불량이 가장 빠르게 발생시키는 원인 중 하나입니다.
엣지 벤딩에 특수 금형이 필요한 이유
일반 프레스 금형은 엣지 벤딩 중 넓은 면을 충분히 지지하지 못하는 경우가 많습니다. 이 경우 외측 모서리에 균열이 발생하거나 내측 면이 변형되거나, 부스바 단면이 사각 형태를 유지하지 못하고 타원형으로 변형될 수 있습니다.
가이드 방식의 엣지 벤딩 금형, 로터리 어태치먼트, CNC 지그는 벤딩 과정에서 단면을 구속하여 형상을 유지합니다. 이러한 추가적인 제어가 있기 때문에 폭이 넓고 두꺼운 도체 부스바의 벤딩에는 일반적으로 목적에 맞게 설계된 전용 금형이 필요합니다.
구리 부스바의 최소 벤딩 반경
구리 부스바 벤딩에서는 벤딩 방법과 최소 반경을 별도로 선정하는 것이 아니라 함께 고려해야 합니다. ETP 동의 평면 벤딩에서 널리 사용되는 경험칙은 최소 내부 반경을 부스바 두께와 동일하게 적용하는 것입니다.
엣지 벤딩의 경우에는 더 보수적인 기준이 필요합니다. 어닐링 동을 기준으로 실무적인 계획 기준은 내부 반경을 부스바 폭의 약 1.5~2배로 적용하는 것이며, 재질 상태가 더 단단할수록 더 큰 값을 적용해야 합니다.
아래 첫 번째 표는 상온에서 어닐링 ETP 동을 기준으로 한 작업장용 구리 부스바 벤딩 반경 표입니다. 경질 인발재 또는 가공경화된 소재에는 별도의 보정 없이 이 수치를 그대로 적용해서는 안 됩니다. 두 번째 표는 폭의 1.5~2배를 기준으로 도출한 계획용 표입니다. 이를 초기 기준으로 사용하되, 실제 재질 상태, 금형 형상, 시험 벤딩 결과를 통해 검증해야 합니다.
| 부스바 두께 (mm) | 최소 내부 반경 — 평면 벤딩 (mm) | 최소 내부 반경 — 엣지 벤딩 (mm) |
|---|---|---|
| 3 | 3 | 폭에 따라 결정 — 비고 참조 |
| 5 | 5 | 폭에 따라 결정 — 비고 참조 |
| 6 | 6 | 폭에 따라 결정 — 비고 참조 |
| 8 | 8 | 폭에 따라 결정 — 비고 참조 |
| 10 | 10 | 폭에 따라 결정 — 비고 참조 |
| 12 | 12 | 폭에 따라 결정 — 비고 참조 |
아래 표는 구리 부스바를 엣지 방향으로 벤딩할 때 적용할 수 있는 최소 내부 반경의 실무 참고값입니다. 엣지 벤딩은 부스바 폭 방향에 더 큰 응력을 발생시키므로, 권장 내부 반경은 일반적으로 평면 벤딩보다 크며 재료의 재질 상태, 두께, 금형 상태, 요구되는 벤딩 정확도에 따라 조정되어야 합니다.
| 부스바 폭 (mm) | 최소 내부 반경 — 엣지 벤딩 (mm) |
|---|---|
| 20 | 30–40 |
| 25 | 38–50 |
| 30 | 45–60 |
| 40 | 60–80 |
| 50 | 75–100 |
| 60 | 90–120 |
| 80 | 120–160 |
| 100 | 150–200 |
엣지 벤딩 계획표는 어닐링 동을 기준으로 폭의 1.5~2배 규칙에서 도출한 것입니다.
비고: CDA에서 제시하는 반경질 또는 경질 동에 대한 기준은 두께가 증가할수록 더 보수적으로 적용됩니다. 한 공개 가이드에서는 10 mm까지는 1t를 적용하고, 그 이상에서는 1.5t 및 2t 범위로 증가시키고 있습니다. 따라서 구리 부스바의 최소 벤딩 반경을 최종 결정할 때는 두께만 볼 것이 아니라 반드시 부스바의 재질 상태를 함께 고려해야 합니다.

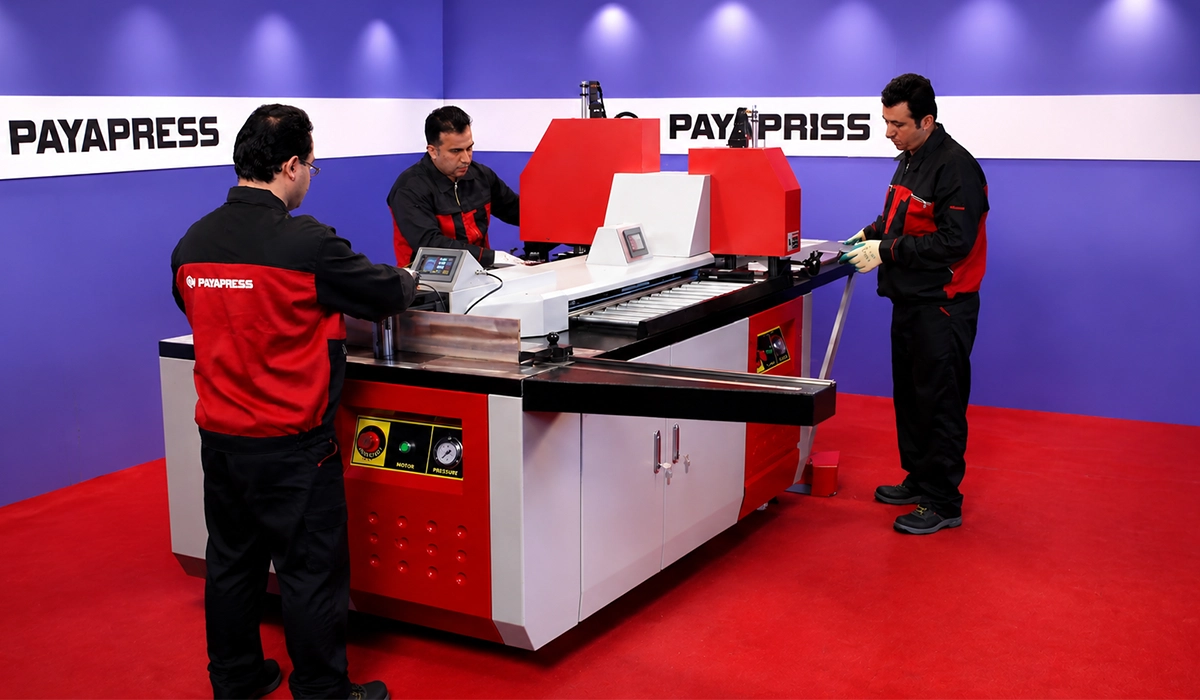

구리 부스바의 냉간 벤딩 방법
구리 부스바 냉간 벤딩은 배전반 제작 현장과 많은 설치 현장에서 표준적으로 사용되는 제작 방식입니다. 냉간 벤딩은 산화 스케일 발생을 피할 수 있고, 표면 상태를 유지할 수 있으며, 재료의 재질 상태와 벤딩 반경이 적합할 경우 빠르게 작업할 수 있습니다.
펀치와 다이로 구성된 전용 금형을 사용하는 프레스 벤딩은 가장 일반적인 작업 방식입니다. 금형 세트는 내부 반경, 반복 정밀도, 벤딩 각도 계산의 일관성을 직접적으로 결정합니다.
양쪽을 받치고 중앙을 눌러 휘는 방식(3점 벤딩)은 비교적 단순한 형상이나 작은 규격의 부스바에 적용할 수 있습니다. 지지 간격과 펀치 이동량이 결과 반경에 영향을 주기 때문에 유용하기는 하지만, 전용 부스바 성형 금형에 비해서는 정밀도가 낮습니다.
현장에서 구리 부스바를 냉간 벤딩할 수 있습니까?
적합한 크기와 재질 상태라면 가능합니다. 다만 전용 부스바 가공기를 사용하는 작업장 환경이 휴대용 현장 공구보다 훨씬 높은 정밀도와 반복성을 제공합니다. 매우 두꺼운 부스바나 경질 소재는 현장 공구의 가공 능력을 초과할 수 있습니다.
구리 부스바 벤딩에서의 스프링백 여유
스프링백은 성형하중이 제거된 후 발생하는 탄성 회복 현상입니다. 어닐링 동에서는 많은 고경도 재료보다 스프링백이 작지만, 이를 무시하면 목표 각도를 맞추지 못할 정도의 오차가 발생할 수 있습니다.
많은 평면 벤딩에서는 목표 각도보다 약간 더 벤딩하는 것으로 충분합니다. 그러나 엣지 벤딩, 더 단단한 재질 상태, 큰 벤딩 반경의 경우에는 시험 벤딩을 통한 보정 또는 장비 제어에 의한 보정이 필요합니다. 최신 CNC 시스템에는 스프링백 보정 기능이 포함되어 있는 경우도 있습니다.
벤딩 허용치와 전개 길이 계산
구리 부스바의 벤딩 허용치를 계산하는 방법은 다음과 같습니다.
벤딩 허용치(Bend Allowance) = (π / 180) × 벤딩 각도 × (내부 반경 + K-factor × 두께)
K-factor는 벤딩 중 중립축이 두께 내부의 어느 위치에 있는지를 추정하는 값입니다.
계산 예: 50 × 5 mm 부스바에 내부 반경 5 mm, K = 0.33을 적용하여 90° 벤딩하는 경우, 벤딩 허용치는 약 10.45 mm입니다. 이 값을 양쪽 직선 구간 길이에 더하면 절단 전 필요한 전개 길이를 구할 수 있습니다.
구리 부스바의 열간 벤딩 및 어닐링
구리 부스바를 벤딩하기 전에 어닐링이 필요합니까?
일반적으로는 소재가 경질이거나 요구되는 반경이 냉간 벤딩으로 허용되는 값보다 작거나,부스바가 너무 두꺼워 보유한 금형 및 장비의 능력을 초과하는 경우에만 필요합니다.
공개된 C11000 데이터에 따르면 이 재료는 냉간 가공성과 열간 성형성이 우수하며, 어닐링 온도는 대략 700–1200°F 범위로 제시됩니다. 작업장 기준으로는 연성을 회복하기 위해 대략 400–600°C 범위의 제어된 가열이 일반적으로 언급됩니다.
어닐링은 동을 연화시키고 항복강도를 낮추며 벤딩성을 향상시킵니다. 공정이 적절히 제어되고 접속 전에 표면이 깨끗하게 처리된다면, ETP 동의 전기전도도는 본질적으로 거의 변하지 않습니다.
과열은 피해야 합니다. 과도한 온도는 산화와 스케일을 촉진하며, 이는 이후 낮은 접촉저항이 필요한 볼트 체결 접속면에서 특히 바람직하지 않습니다.
일반적인 부스바 벤딩 결함 및 방지 방법
부스바 벤딩 결함과 그 방지 방법에 대한 가장 유용한 접근은 눈에 보이는 각 결함을 제어 가능한 원인과 연결하는 것입니다. 대부분의 불량은 벤딩 반경, 지지 상태, 정렬, 금형 상태 또는 재료 재질 상태에 대한 잘못된 판단에서 비롯됩니다.
외측 표면 균열은 가장 심각한 결함입니다. 이는 외측 표면부가 재료가 허용할 수 있는 연성을 초과했다는 의미이기 때문입니다. 일반적으로 벤딩 반경이 너무 작거나, 료가 경질이거나, 적은 지지 없이 엣지 벤딩을 수행할 때 발생합니다.
내측면의 변형과 단면 변형은 보통 구리 재질의 품질 문제가 아니라 금형 및 지지 방식의 문제입니다. 부스바가 충분히 지지되지 않았거나, 정렬이 맞지 않았거나, 잘못된 금형 형상으로 강제로 성형될 때 나타납니다.
표면 긁힘, 비틀림, 잘못된 전개 길이는 방지 가능한 실수입니다. 깨끗한 금형, 직선 투입, 측정된 벤딩 허용치를 적용하면 상당한 양의 불량을 줄일 수 있습니다.
| 결함 | 원인 | 방지 방법 |
|---|---|---|
| 외측 표면 균열 | 재질 상태 또는 폭에 비해 벤딩 반경이 너무 작음 | 올바른 최소 반경 적용, 필요 시 어닐링 |
| 내측 면 변형 | 금형 지지 없이 엣지 벤딩 수행 | 가이드 방식의 엣지 벤딩 금형 사용 |
| 단면 변형 | 과도한 힘, 부스바 지지 부족 | 적합한 조합의 펀치와 다이 사용, 부스바 길이 방향 지지 |
| 스프링백 과보정 | 측정 없이 과도하게 벤딩 | 스프링백을 실측하고 금형 각도 설정 |
| 표면 긁힘 | 금형 표면 손상 또는 이물질 | 금형 점검 및 청소, 보호 필름 사용 |
| 부스바 길이 방향 비틀림 | 불균일한 힘 작용 | 부스바가 금형 내에서 완전히 지지되고 정렬되도록 확인 |
| 전개 길이 오류 | 벤딩 허용치 미계산 | 벤딩 허용치를 포함하여 블랭크 길이 계산 |
구리 성형 및 금형 가이드를 바탕으로 정리한 작업장 결함 방지 요약입니다.
* 블랭크 : 가공 전 소재 길이
부스바 벤딩기 및 금형 선정
구리 부스바 벤딩에는 어떤 장비가 사용됩니까?
실무적으로는 수동 레버 벤딩기, 유압식 복합 가공기, CNC 부스바 벤딩 시스템이 사용됩니다. 적합한 장비는 부스바 단면 크기, 요구 공차, 생산량에 따라 달라집니다.
수동 공구는 작은 단면과 간헐적인 현장 작업에 적합합니다. 가격은 저렴하지만, 특히 엣지 벤딩이나 U자형 부스바 제작에서는 반경 제어와 반복 정밀도가 제한적입니다.
유압식 또는 전동식 복합 가공기는 배전반 제작업체에서 표준적으로 사용하는 장비입니다. 교체식 부스바 벤딩 금형을 사용하여 절단, 펀칭, 벤딩을 수행할 수 있으므로 일반적인 구리 스트립 벤딩과 구리 평판 성형에 적합합니다.
일상적인 배전반 제작용 부스바 가공기를 평가할 때는 벤딩 능력, 금형 교체 속도, 그리고 평면 벤딩과 엣지 벤딩을 모두 지원하는지 여부에 중점을 두어야 합니다.
CNC 시스템은 Batch 생산, 일관된 스프링백 보정, 오프셋, U자 벤딩, 반복적인 직각 벤딩과 같은 복잡한 공정에 가장 적합합니다. 비용은 더 높지만, 편차와 셋업 불량을 줄일 수 있습니다.
| 장비 유형 | 일반적인 가공 능력 | 정밀도 | 비용 수준 | 주요 사용 사례 |
|---|---|---|---|---|
| 수동 레버 벤딩기 | 소형 단면, 저하중 작업 | 낮음~보통 | 낮음 | 서비스 작업, 단순 현장 벤딩 |
| 유압식 / 전동식 복합 가공기 | 장비에 따라 약 120–160 × 12 mm까지 | 우수 | 중간 | 배전반 제작 업체, 일상적인 제작 작업 |
| CNC 부스바 벤딩기 | 양산 규모, 복잡한 공정 | 높음 | 높음 | 반복 생산, 엄격한 공차 요구 작업 |
구리 부스바 벤딩에 대한 결론
성공적인 구리 부스바 벤딩은 벤딩 반경, 재질 상태, 벤딩 방향, 금형을 각각 별개의 변수로 보는 것이 아니라 하나의 결정 요소로 함께 다루는 데 달려 있습니다.
이 중 하나라도 잘못되면, 예를 들어 경질 인발재에 너무 작은 반경을 적용하거나, 평면 벤딩 금형으로 엣지 벤딩을 하거나, 스프링백 각도를 보정하지 않거나, 적절한 벤딩 허용치 없이 블랭크를 절단하면 결과는 불량, 재작업, 또는 더 나쁘게는 열 사이클과 단락 전자력 조건에서 고장 날 수 있는 숨은 잔류응력을 가진 도체가 될 수 있습니다.
다행히도 이 과정은 추측에 의존할 필요가 없습니다. 절단 전에 재질 상태를 확인하고, 평면 벤딩은 두께의 1배 기준으로, 엣지 벤딩은 폭의 1.5~2배 기준으로 계획하며, 부스바 단면에 맞는 금형과 지지 방식을 적용하고, 현실적인 K-factor를 사용해 전개 길이를 계산한 뒤, 양산 전에 시험 벤딩으로 검증해야 합니다.
제품 형상상 필요한 경우에는 어닐링을 적용하고, 엣지 벤딩 작업에는 가이드 방식의 금형을 사용하고, 생산량이 충분히 많다면 CNC 보정 기능을 활용하여 반복 정밀도를 확보할 수 있습니다.
체계적으로 수행한다면 구리 부스바 벤딩은 제어 가능하고 예측 가능한 공정이 됩니다. 이는 도체의 전기적 성능과 기계적 사용 수명을 모두 보호하며, 바로 이것이 후속 조립품이 요구하는 핵심 조건입니다.
