전기 부스바란? 종류, 설계 기준 및 배전 시스템 적용 분야

읽기보다 듣는 것이 편하시다면, 아래 오디오 파일을 재생해 이 글의 나머지 내용을 들어보세요.

전기 부스바는 현대 전기 시스템의 핵심 구성 요소로, 배전망부터 산업용 제어반까지 전력을 효율적이고 안정적으로 분배하는 역할을 합니다. 특히 대전류가 흐르는 환경에서는 케이블보다 더 큰 단면적과 우수한 도전 성능을 바탕으로 전압 강하와 발열을 최소화합니다.

이러한 특성 덕분에 부스바는 수배전반, 변전소, 산업용 기계처럼 전기를 정밀하고 안전하게 분배해야 하는 고부하 환경에서 특히 중요한 역할을 합니다. 이 글에서는 전기 부스바의 종류, 설계 방식, 적용 분야와 함께 현대 배전 시스템에서 부스바가 수행하는 역할, 그리고 기존 케이블 대비 어떤 장점이 있는지 자세히 알아봅니다.

고압 및 저압 시스템에서 전기 부스바가 중요한 이유

전기 부스바는 고압 및 저압 시스템에서 전기 에너지를 효율적으로 분배하는 배전의 핵심 기반 역할을 하기 때문에 매우 중요합니다. 우수한 도전성, 설계 유연성 및 안전 기능을 갖추고 있어 다양한 적용 분야에서 선호되는 솔루션으로 사용됩니다.

전기 부스바란 무엇인가?

전기 부스바는 금속, 주로 구리 또는 알루미늄으로 구성되며, 전기를 한 지점에서 다른 지점으로 안전하고 에너지 손실을 최소화하여 전달합니다. 특히 대전류 분배, 고압 장비 및 저압 설비에서는 전선이나 케이블 대신 사용되는 경우가 많습니다. 수배전반 내부의 많은 부스바는 방열 성능을 높이고 접속 작업을 쉽게 하기 위해 절연 처리 없이 사용되기도 합니다. 동시에 접촉 보호를 확보하고 안전성을 높이기 위해 보호형 부스덕트 내부에 설치되거나 절연 커버와 함께 사용되는 경우도 많습니다.

전기 부스바는 다음과 같은 분야에서 사용됩니다.

• 수배전반 및 제어반: 다양한 차단기와 제어 장치에 전력을 분배합니다.
• 변전소: 변압기, 차단기 및 송전선을 연결합니다.
• 산업용 기계: 모터, 드라이브 및 기타 고출력 장비에 전원을 공급합니다.
• 데이터 센터: 핵심 서버와 네트워크 인프라에 안정적으로 전력을 분배합니다.
• 신재생 에너지 시스템: 태양광 모듈, 풍력 터빈 및 에너지 저장 장치를 연결합니다.
• 전기차 충전소: 여러 충전소에 전력을 분배합니다.

수배전반에서 전기 부스바가 사용되는 이유

전기 부스바는 민감한 전기 부품을 외부 환경으로부터 보호하고, 배선과 장비를 명확하게 배치함으로써 접근성을 높이며, 안전성을 향상시키고 안정적인 운전을 보장합니다. 따라서 산업용 수배전반은 단순히 전원 공급 인프라의 일부가 아니라, 산업 현장에서 생산성과 안전성을 높이는 핵심 요소이기도 합니다.

케이블을 수배전반 내부에 배치하기 어려운 경우, 분전반 부스바는 전류의 흐름을 제어하고 조절하는 역할을 합니다. 부스바는 수배전반 산업에서 중요한 역할을 하며, 특정 원칙과 요구사항을 충족해야 합니다.

수배전반에서 케이블과 부스바 비교

수배전반에서는 일반적으로 125A를 초과하는 전류에 대해 케이블 대신 전기 부스바가 사용됩니다. 그 이유는 필요한 케이블의 크기가 커지고 전류가 높아지기 때문입니다. 예를 들어, 70-AWG 케이블은 유연성이 충분하지 않아 10cm 정도의 짧은 거리에서도 구부리기 어렵고, 원하는 위치로 배선하기 어렵습니다.

배전 시스템 개요

배전은 에너지 공급의 마지막 단계로, 전기가 송전 시스템에서 소비자에게 전달되는 과정입니다. 전기 부스바는 이 과정에서 핵심적인 역할을 합니다. 부스바는 전기를 한 지점에서 다른 지점으로 효율적으로 전달하고, 변전소 및 분배 설비에서 안정적인 분배를 보장합니다.

상용화된 부스바 트렁킹 제품의 예시는 이 페이지에서 볼 수 있습니다.

변전소는 송전 단계의 전압을 중전압(2kV~33kV) 수준으로 낮추고, 이를 1차 분배선로를 통해 분배용 변압기로 전달합니다. 이러한 변압기는 조명, 산업 설비 및 가정용 기기에 사용할 수 있는 사용 전압으로 전압을 낮춥니다. 하나의 변압기에서 2차 분배선로를 통해 여러 고객에게 전력을 공급할 수 있습니다. 더 큰 전력 소비자는 1차 분배 또는 중간 배전망 단계에 직접 연결됩니다.

현대 배전 시스템의 계획, 구축 및 운영

배전 시스템의 설계와 구축에는 깊은 전문 지식이 필요하며, 현재와 미래의 요구사항을 모두 정밀하게 고려해야 합니다. 전기 부스바는 여기서 필수적인 구성 요소입니다. 부스바는 전기의 안정적이고 효율적인 분배를 보장하기 때문입니다.

현대 배전 시스템은 에너지 사용을 최적화하고 운전 장애를 최소화하기 위해 고급 보호 및 제어 기술을 사용합니다. 배전 시스템의 정기 유지보수와 주기적인 점검은 최신 안전 및 성능 기준을 충족하기 위해 매우 중요합니다.

배전의 기본 구조: 방사형, 링형, 메시형 시스템

건물이나 공장의 배전 시스템은 변전소에서 최종 소비자까지 전기를 안전하고 효율적으로 분배합니다. 전기부스바는 이 과정에서 중심적인 역할을 합니다. 부스바는 전원에서 분배 지점까지 전기를 안전하고 효율적으로 전달하는 주 간선 요소로 사용되기 때문입니다. 이 시스템은 변압기, 분배선로, 분배 지점 등 여러 구성 요소로 이루어져 있으며, 이들이 함께 작동하여 필요한 위치에 에너지를 공급합니다.

방사형 배전 시스템

방사형 배전 시스템은 각 회로가 공통 전원 또는 변전소에서 시작되어 개별 소비자와 고객에게 전력을 공급하기 위해 방사형으로 분기되는 배전 네트워크입니다. 전기 부스바는 효과적이고 안전한 배전을 보장하기 위해 중앙 피더에 통합되는 경우가 많습니다.

이 시스템은 바퀴살과 바퀴 형태의 구조를 가지며, 중앙 피더에서 여러 변전소가 분기되어 여러 건물에 전력을 공급합니다.

링형 배전 시스템

이 시스템에서는 분배용 변압기들이 링 형태를 구성합니다. 링 회로는 변전소의 부스바에서 시작되어 필요한 구역에 전력을 공급한 뒤 다시 변전소로 돌아옵니다. 전기 부스바는 링 회로의 중요한 구성 요소로, 분배용 변압기와 분배 지점 사이의 신뢰성 있는 연결 역할을 합니다.

링형 분배 시스템은 각 분배용 변압기가 서로 다른 경로를 사용하는 두 개의 피더에 연결되도록 설계됩니다. 이러한 피더는 변전소의 부스바에서 시작하여 공급 구역을 지나고, 분배용 변압기에 전력을 공급한 후 다시 변전소의 부스바로 돌아오는 원형 구조를 형성합니다.

메시형 배전 시스템

방사형 및 링형 분배 시스템은 메시형 네트워크로 쉽게 확장될 수 있습니다. 메시형 시스템에서 전기 부스바는 에너지원의 원활한 통합과 효율적인 부하 분산에 중요한 역할을 할 수 있습니다. 이 시스템은 분산 발전 설비(DG)와 신재생 에너지원과도 통합할 수 있습니다.

국내에서는 해당 국제 표준이 KS 표준으로 부합화되어 있으며, 자세한 내용은 여기에서 확인할 수 있습니다.

이 구성의 추가 장점은 다음과 같습니다.

• 소비자 간 정확한 배전
• 방사형 시스템보다 높은 단락 강도
• 상대적으로 균형 잡힌 전압 분포와 높은 신뢰성
• 독립 전력망, 즉 독립 계통 운전 가능

배전용 전기 부스바 시스템의 종류

전기 부스바는 전기를 효율적으로 분배할 수 있게 합니다. 수배전반에서 이러한 구성 요소를 조합하면 안전성이 향상될 뿐만 아니라 성능도 크게 개선됩니다. 내부 구성품의 통합을 최적화하기 위해 현대식 수배전반은 고급 기술을 사용합니다.

수배전반 및 분전반 내 전기 부스바

수평 부스바

수평 부스바는 수배전반 내부에 설치됩니다. 주요 기능은 여러 케이블을 사용하는 대신 입력선과 출력선 사이에서 높은 전류를 전달하는 것입니다. 이러한 부스바는 손실을 줄이고, 공간 요구사항을 최적화하며, 산업용 수배전반의 안전성을 높입니다. 또한 동일한 전류와 주파수를 전달합니다.

수직 부스바

수직 부스바는 수배전반 또는 분전반 내부에 수직 방향으로 설치됩니다. 다층 건물이나 높은 캐비닛에서 전기를 위쪽 또는 아래쪽으로 분배하여 각 층이나 레벨에 효율적으로 전원을 공급합니다. 동시에 다수의 분기 회로를 위한 중앙 분배기 역할을 하므로 배선 작업을 줄일 수 있습니다.

중성선 부스바

중성선 부스바 또는 중성 도체 부스바는 전기 분배 설비에서 여러 개별 회로의 중성선이 모이는 중앙 집합 지점 역할을 하는 도전성 금속 스트립입니다. 이를 통해 배선을 단순화하고 전류가 안전하게 되돌아갈 수 있는 경로를 확보합니다.

접지 부스바

수배전반에서 접지 바는 모든 금속 부품과 연결된 장비에 접속됩니다. 이러한 접지는 누설 전류와 과전류가 흐를 수 있는 저저항 경로를 제공하여, 감전, 화재 및 장비 손상과 같은 위험을 방지합니다.

저압 배전용 부스바 트렁킹 시스템

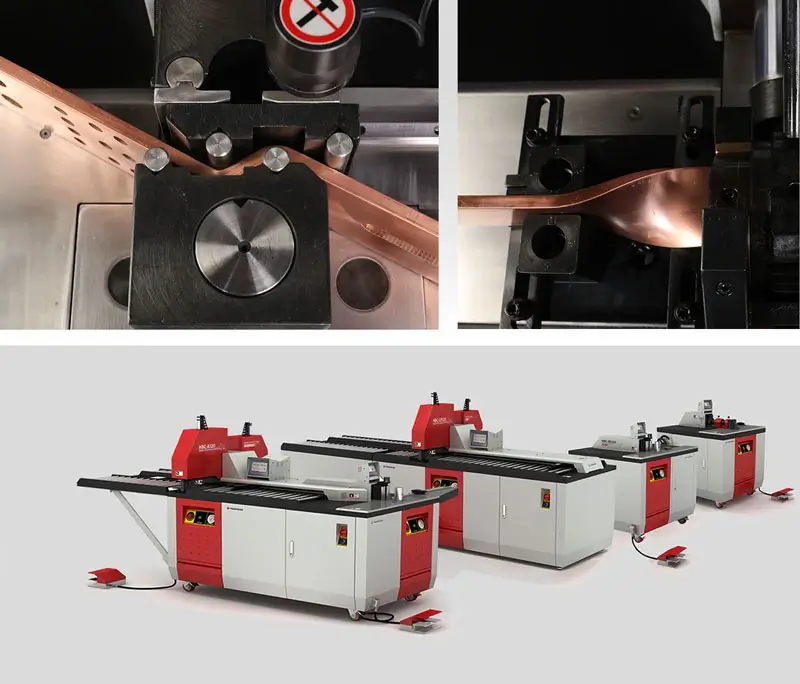

부스바트렁킹 시스템 형태의 전기 부스바는 건물 내부에서 에너지를 분배하기 위해 성형된 알루미늄 또는 구리 부스바를 사용하는 배전 방식입니다. 이러한 부스바는 부스바 절곡기를 사용하여 제작됩니다. 부스바 시스템은 원래 기존 배전 방식의 대안으로 개발되었으며, 케이블이 가지고 있던 오랜 문제들을 해결하기 위해 사용되기 시작했습니다.

전기 부스바가 케이블보다 더 높은 강도를 가진다는 점에서, 부스바는 특히 단락 시험에서 케이블보다 훨씬 우수한 내성을 보입니다. 부스바 하우징 내부에서는 개별 도체 사이의 거리가 매우 짧아 유도 리액턴스가 감소합니다. 또한 부스바의 평평한 형상은 최적의 전류 밀도 분포를 촉진하고 저항을 줄입니다. 따라서 부스바 구간의 전압 강하는 일반적으로 유사한 케이블 구간보다 낮습니다.

중전압 설비 및 부스덕트 시스템에서의 적용

전기 부스바는 현대 배전의 핵심 기반으로서, 중전압 설비에서 뛰어난 신뢰성을 제공합니다. 이 개요에서는 통합형 부스덕트 시스템이 어떻게 에너지 흐름을 최적화하면서 안전성과 공간 효율성을 향상시키는지 설명합니다.

중전압 수배전반 내 부스바

중전압 수배전반에서 전기 부스바의 설계는 전력 시스템의 안전하고 효율적인 운전에 매우 중요합니다. 부스바는 수배전반 내부의 다양한 구성 요소를 연결하고, 전류가 흐르는 주 경로를 형성합니다. 부스바의 성능은 전체 분배 시스템의 안정성에 직접적인 영향을 미칩니다.

전기 설비의 감전 사고 예방과 안전 점검에 관한 정보는 이 자료를 참고하시기 바랍니다.

부스바 설계는 열 성능, 기계적 강도, 소재 선정 및 전기적 무결성에 중점을 둔 엄격한 표준을 충족해야 합니다. IEC 및 ANSI/IEEE와 같은 국제 및 국가 표준화 기관이 정한 이러한 지침은 전기 부스바가 안정적으로 작동하고 단락 부하를 견딜 수 있도록 보장합니다. 현대 엔지니어는 수배전반의 장기적인 신뢰성을 확보하기 위해 이러한 원칙을 이해하고 엄격하게 따라야 합니다.

중전압 부스바 및 변압기와 수배전반 사이의 연결

부스덕트와 전통적인 부스바 설치 방식의 설계 차이는 다음과 같습니다. 부스덕트는 부스바를 보호하고 추가적인 안전성을 제공하는 폐쇄형 모듈식 배전 솔루션입니다. 보호 없이 설치되는 개방형 부스바와 달리, 부스덕트는 환경적 영향에 더 강하고 기계적 안정성이 더 높습니다.

부스덕트는 변압기와 수배전반 사이에서 대전류를 효율적으로 분배하기 위해 자주 사용되며, 특히 협소한 설치 공간이나 안전이 중요한 구역에서 유리합니다. 따라서 부스덕트는 전통적인 부스바보다 더 유연하고 안전한 솔루션을 제공합니다.

구리 부스바와 알루미늄 부스바 비교

전기적 및 기계적 특성

전도도: 구리는 알루미늄보다 전기 전도도가 높습니다. 이는 동일한 전류 요구사항을 충족하기 위해 구리 부스바가 더 작은 단면적으로도 사용할 수 있다는 의미입니다. 반면 알루미늄은 동일한 전류를 전달하기 위해 더 큰 단면적이 필요하므로, 부스바 치수가 더 커집니다.

국내 송배전 설비의 설계 기준에 대한 자세한 내용은 여기에서 확인할 수 있습니다.

기계적 강도: 구리는 기계적 강도가 더 높아 물리적 응력에 더 견고합니다. 알루미늄은 더 가볍지만 기계적 응력에 더 취약하여, 높은 하중이 걸리는 특정 적용 분야에서는 안정성이 떨어질 수 있습니다.

기타 특성: 구리는 접속부에서의 안정성이 더 우수하고 알루미늄보다 부식에 덜 취약합니다. 이는 높은 부하가 걸리는 환경에서 장기간 사용되는 경우 특히 중요합니다. 그러나 알루미늄은 중량이 가볍고 소재 가격이 낮다는 장점이 있습니다.

비용, 공급성 및 적용 분야

비용: 알루미늄은 구리보다 상당히 저렴합니다. 2025년 7월 세계은행 기준으로 구리 가격은 톤당 약 9,771달러이며, 알루미늄은 톤당 2,606달러입니다.

공급성: 알루미늄은 시장에서 널리 유통되며 구리보다 조달이 더 용이합니다. 구리는 수요가 더 높고, 이로 인해 가격에도 영향을 받습니다.

적용 분야: 구리 부스바는 고주파 수배전반 및 산업용 기계와 같이 안정성과 긴 수명이 요구되는 중요 대전류 적용 분야에서 주로 사용됩니다. 알루미늄 부스바는 소재 비용이 낮기 때문에 비용 절감과 경량화가 중요한 적용 분야에 특히 적합합니다.

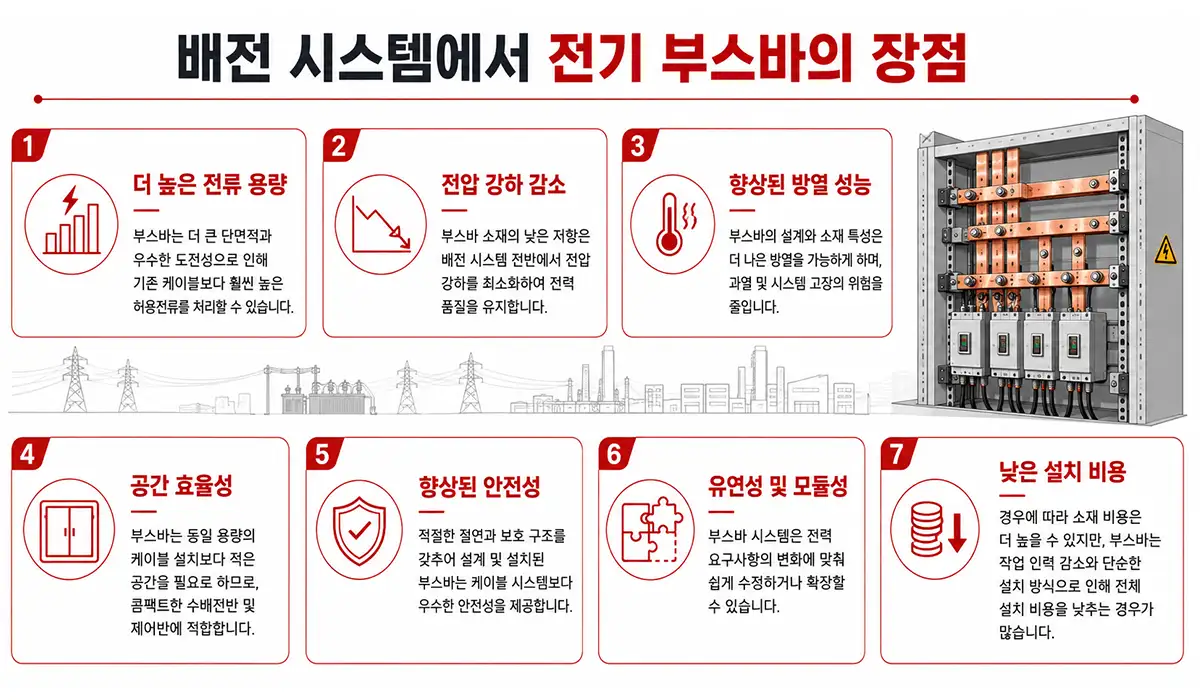

배전 시스템에서 전기 부스바의 장점

• 더 높은 전류 용량: 부스바는 더 큰 단면적과 우수한 도전성으로 인해 기존 케이블보다 훨씬 높은 허용전류를 처리할 수 있습니다.
• 전압 강하 감소: 부스바 소재의 낮은 저항은 배전 시스템 전반에서 전압 강하를 최소화하여 전력 품질을 유지합니다.
• 향상된 방열 성능: 부스바의 설계와 소재 특성은 더 나은 방열을 가능하게 하며, 과열 및 시스템 고장의 위험을 줄입니다.
• 공간 효율성: 부스바는 동일 용량의 케이블 설치보다 적은 공간을 필요로 하므로, 콤팩트한 수배전반 및 제어반에 적합합니다.
• 향상된 안전성: 적절한 절연과 보호 구조를 갖추어 설계 및 설치된 부스바는 케이블 시스템보다 우수한 안전성을 제공합니다.
• 유연성 및 모듈성: 부스바 시스템은 전력 요구사항의 변화에 맞춰 쉽게 수정하거나 확장할 수 있습니다.
• 낮은 설치 비용: 경우에 따라 소재 비용은 더 높을 수 있지만, 부스바는 작업 인력 감소와 단순한 설치 방식으로 인해 전체 설치 비용을 낮추는 경우가 많습니다.

전기 부스바 시스템 설계 시 고려사항

전기 부스바를 올바르게 설계하려면 여러 요소를 신중하게 고려해야 합니다.

열관리 고려사항

부스바의 열 성능은 예상 전류 부하를 안전 온도 한계 이내에서 처리할 수 있도록 계산되어야 합니다. 고려해야 할 요소에는 주변 온도, 환기 조건, 전류 밀도 및 정격 사용율이 포함됩니다. 적절한 열 설계는 과열을 방지하고, 장비 수명을 연장하며, 시스템 신뢰성을 유지합니다.

기계적 강도 및 지지

부스바는 단락 전류에 의한 힘, 열팽창 및 물리적 진동을 견딜 수 있도록 기계적으로 설계되어야 합니다. 기계적 파손을 방지하기 위해 적절한 부스바 지지대 간격, 소재 두께 및 설치 방식이 중요합니다. 엔지니어는 사고 조건에서 발생하는 전자기력을 계산하고 충분한 기계적 지지가 확보되도록 해야 합니다.

전기적 성능

전기 설계 시에는 부스바 허용전류, 전압 강하, 전력 손실 및 임피던스 특성을 고려해야 합니다. 부스바 구성은 전체 시스템 성능에 영향을 미치므로, 특정 적용 조건에 맞게 최적화되어야 합니다.

안전 및 보호

절연, 분리, 접촉 보호 및 아크 플래시 저감과 같은 안전 기능은 부스바 설계에 통합되어야 합니다. 작업자와 장비를 보호하기 위해 관련 안전 표준 및 규정 준수는 필수입니다.

설치 및 유지관리 모범 사례

전기 부스바 시스템의 장기적인 성능과 안전성을 확보하려면 올바른 설치와 정기적인 유지관리가 필수입니다.

설치 지침

• 설치 시 제조사 사양과 산업 표준을 준수합니다.
• 모든 볼트 체결부에 적절한 체결 토크를 적용합니다.
• 각 상의 구분과 접속 순서가 올바른지 확인합니다.
• 모든 조인트와 접속부의 접촉 상태 및 정렬 상태를 점검합니다.
• 필요한 경우 적절한 부식 방지 처리를 적용합니다.
• 통전 전에 철저한 시험을 수행합니다.

유지관리 요구사항

• 과열, 변색 또는 물리적 손상 징후에 대한 정기적인 육안 점검을 실시합니다.
• 열화상 점검을 주기적으로 수행하여 핫스팟과 접속 문제를 확인합니다.
• 권장 주기에 따라 볼트 체결부의 토크를 확인합니다.
• 먼지와 오염물을 제거하기 위해 부스바 표면을 청소합니다.
• 절연 및 보호 코팅의 열화 여부를 점검합니다.
• 모든 유지관리 작업과 점검 결과를 문서화합니다.

표준 및 규정 준수 요구사항

전기 부스바는 안전성, 신뢰성 및 성능을 보장하기 위해 다양한 국제 및 국가 표준을 준수해야 합니다.

국제 표준

• IEC 61439: 저압 수배전반 및 제어반
• IEC 62271: 고압 수배전반 및 제어반
• IEC 60364: 저압 전기 설비
• IEEE C37: 전력 수배전반 표준

시험 및 인증

부스바 시스템은 다음과 같은 엄격한 시험을 거쳐야 합니다.

• 온도 상승 시험
• 단락 내량 시험
• 절연 내력 시험
• 기계적 내구성 시험
• 보호 등급 확인(IP 등급)

이러한 표준을 준수하면 부스바가 안전 요구사항을 충족하고 지정된 운전 조건에서 신뢰성 있게 작동할 수 있습니다.

결론

전기 부스바는 고압 설비부터 산업용 제어반에 이르기까지 현대적인 적용 분야에서 전기 에너지를 효율적이고 안전하게 분배하는 데 필수적인 역할을 합니다. 우수한 도전성, 기계적 강도 및 설계 유연성으로 인해 부스바는 특히 대전류 환경에서 배전에 선호되는 솔루션입니다. 수배전반, 변전소 또는 산업용 기계에서 부스바는 기존 케이블에 비해 낮은 전압 강하와 더 효율적인 방열 등 다양한 장점을 제공합니다.

구리 또는 알루미늄 중 적절한 소재를 선택하는 것과 IEC, UL, CE와 같은 국제 표준 및 안전 규정을 준수하는 것은 부스바의 장기적인 성능과 안전성 확보에 매우 중요합니다. 부스바 가공기와 노칭기 같은 현대적인 제조 기술을 활용하면 특정 적용 분야에 맞는 부스바를 정밀하게 제작할 수 있으며, 이는 배전의 효율성과 신뢰성을 더욱 높여줍니다.

중전압 설비, 트렁킹 시스템 및 수배전반 등 다양한 적용 가능성 덕분에 부스바는 신뢰성 있는 에너지 분배 솔루션일 뿐만 아니라, 에너지 산업과 인더스트리 4.0의 요구사항을 충족하는 미래 지향적 기술이기도 합니다. 종합적으로 볼 때, 전기 부스바는 현대 배전 시스템의 효율성, 안전성 및 지속가능성을 높이는 데 크게 기여합니다.
