تُعد قضبان التوصيل الكهربائية (Electrical Busbars) من المكونات الأساسية التي لا غنى عنها في أنظمة توزيع الطاقة الكهربائية الحديثة، حيث تُستخدم على نطاق واسع في مختلف تطبيقات توزيع القدرة، بدءًا من شبكات توزيع الكهرباء العامة وصولًا إلى لوحات التحكم الصناعية.
تتمثل الوظيفة الرئيسية لهذه القضبان في نقل وتوزيع الطاقة الكهربائية بكفاءة عالية وموثوقية كبيرة، خاصة عند التعامل مع التيارات المرتفعة التي تتطلب حلولًا هندسية دقيقة ومستقرة.
وبالمقارنة مع الكابلات التقليدية، توفر قضبان التوصيل مزايا واضحة، أبرزها القدرة على تمرير تيارات أكبر عبر مقطع موصل واحد، مع تقليل فاقد الجهد وخفض مستويات التبديد الحراري إلى الحد الأدنى.
وتكتسب هذه الخصائص أهمية كبيرة في التطبيقات عالية الأداء ضمن أنظمة توزيع الطاقة الكهربائية، مثل لوحات المفاتيح الكهربائية، والمحطات الفرعية، والمعدات الصناعية الثقيلة، حيث تتطلب العمليات توزيعًا دقيقًا وآمنًا للطاقة.
في هذا المقال، سيتم استعراض الأنواع المختلفة لقضبان التوصيل الكهربائية، وتصميماتها، وتطبيقاتها، إضافة إلى دورها المحوري في تطوير كفاءة أنظمة توزيع الطاقة الكهربائية الحديثة، والمزايا التي تقدمها مقارنة بالموصلات التقليدية.
لماذا تعد قضبان التوصیل الکهربائیه لانظمه توزیع الطاقه مهمه جدا فی انظمه الجهد العالی والمنخفض؟
تعد قضبان التوصیل الکهربائیه لانظمه توزیع الطاقه عنصرا اساسیا یشکل العمود الفقری لتوزیع الطاقه فی انظمه الجهد العالی والجهد المنخفض، حیث تضمن التوزیع الفعّال للطاقه الکهربائیه.
ان موصلیتها العالیه، ومرونتها فی التصمیم، وخصائص السلامه التی توفرها تجعلها حلا مفضلا فی مجموعه واسعه من التطبیقات المختلفه.
اذا کانت المعلومات المتعلقه بموضوع انظمه توزیع الطاقه مثیره للاهتمام ومفیده بالنسبه لک، فقد یکون البحث فی موضوع قضبان التوصیل فی الانظمه الکهربائیه الحدیثه مجالا شیقا للغایه.
قضبان التوصیل الکهربائیه لانظمه توزیع الطاقه: ما هی؟
تتكون قضبان التوصيل الكهربائية المستخدمة في أنظمة توزيع الطاقة الكهربائية من معادن ذات موصلية عالية، مثل النحاس أو الألومنيوم، وتُستخدم لنقل التيار الكهربائي بأمان وكفاءة من نقطة إلى أخرى مع أقل قدر ممكن من فقدان الطاقة.
وغالبًا ما تُستخدم هذه القضبان كبديل للكابلات أو الأسلاك التقليدية، خصوصًا في تطبيقات التيارات العالية، وأنظمة الجهد المرتفع والمنخفض، وفي مختلف معدات التوزيع الكهربائي داخل البنى الصناعية.
وفي العديد من أنظمة المفاتيح الكهربائية (Switchgear)، تُستخدم قضبان التوصيل بدون عزل في بعض الأجزاء الداخلية، وذلك بهدف تحسين تبديد الحرارة وتسهيل عمليات التوصيل والصيانة.
وفي المقابل، يتم تركيبها داخل مجاري قضبان التوصيل المغلقة (Busducts) أو تغطيتها بأغطية عازلة، بهدف حماية المستخدمين من التلامس المباشر وزيادة مستوى الأمان داخل أنظمة توزيع الطاقة الكهربائية.
يُعد هذا المقال مرجعًا مهمًا لكل من يبحث عن معلومات تفصيلية حول: ما هو قضيب التوصيل (Busbar) ودوره في أنظمة توزيع الطاقة الحديثة.
تستخدم قضبان التوصیل الکهربائیه لانظمه توزیع الطاقه فی:
- معدات المفاتیح الکهربائیه ولوحات التحکم: لتوزیع الطاقه الکهربائیه الى مختلف القواطع واجهزه التحکم.
- محطات التحویل الکهربائیه: لربط المحولات وقواطع الدائره وخطوط النقل.
- الالات الصناعیه: لتغذیه المحرکات وانظمه التشغیل والمعدات عالیه القدره.
- مراکز البیانات: لتوفیر توزیع موثوق للطاقه للخوادم والبنیه التحتیه للشبکات.
- انظمه الطاقه المتجدده: لربط الالواح الشمسیه وتوربینات الریاح وانظمه تخزین الطاقه.
- محطات شحن المرکبات الکهربائیه: لتوزیع الطاقه على نقاط الشحن المتعدده.
اذا کنت تبحث عن مزید من المعلومات حول محطات الشحن الکهربائیه، فمن المستحسن عدم تفویت قراءه هذا المقال.
لماذا تستخدم قضبان التوصیل الکهربائیه لانظمه توزیع الطاقه داخل خزائن ومعدات المفاتیح الکهربائیه؟
توفر قضبان التوصیل الکهربائیه لانظمه توزیع الطاقه حمایه للمکونات الکهربائیه الحساسه من التاثیرات البیئیه الخارجیه، کما تضمن سهوله الوصول الى المکونات، وزیاده مستوى السلامه، وتحقیق تشغیل مستقر من خلال التنظیم الواضح للموصلات والمعدات داخل الخزانه الکهربائیه.
ولهذا السبب، لا تعد خزائن ومعدات المفاتیح الکهربائیه الصناعیه مجرد جزء من البنیه التحتیه لتزوید الطاقه، بل تمثل ایضا عاملا اساسیا فی رفع مستوى الانتاجیه والسلامه فی المنشات الصناعیه.
ونظرا لانه لا یمکن تمدید الکابلات داخل خزائن ومعدات المفاتیح الکهربائیه بالطریقه نفسها المستخدمه فی انظمه التمدیدات التقلیدیه، تستخدم قضبان التوصیل الکهربائیه لانظمه توزیع الطاقه للتحکم فی تدفق الطاقه الکهربائیه وتنظیمه داخل هذه التجمیعات.
وتؤدی قضبان التوصیل دورا مهما فی صناعه خزائن ومعدات المفاتیح الکهربائیه، کما انها تخضع لمجموعه من المبادئ والمتطلبات الفنیه المحدده.
اذا کنت تبحث عن مزید من المعلومات حول جمیع انواع اللوحات الکهربائیه، فمن المستحسن عدم تفویت قراءه هذا المقال.
قضبان التوصیل الکهربائیه لانظمه توزیع الطاقه – مقارنه بین الکابلات وقضبان التوصیل داخل خزائن ومعدات المفاتیح الکهربائیه
فی خزائن ومعدات المفاتیح الکهربائیه، تستخدم قضبان التوصیل الکهربائیه لانظمه توزیع الطاقه عاده بدلا من الکابلات عندما تتجاوز التیارات 125 امبیر.
ویرجع ذلک الى الحجم الکبیر للکابلات المطلوبه عند هذه التیارات المرتفعه، اضافه الى الصعوبات العملیه المرتبطه بترکیبها وتوجیهها.
فعلى سبیل المثال، لا یمکن ثنی کابل بقطاع کبیر مثل کابل 70-AWG ضمن مسافه لا تتجاوز عشره سنتیمترات، وذلک بسبب محدودیه مرونته وعدم امکانیه توجیهه بسهوله الى الموقع المطلوب داخل الخزانه الکهربائیه.
نظره عامه على انظمه توزیع الطاقه
یمثل توزیع الطاقه الکهربائیه المرحله النهائیه من عملیه امداد الطاقه، حیث تنتقل الکهرباء من نظام النقل الى المستهلکین النهائیین.
وتؤدی قضبان التوصیل الکهربائیه لانظمه توزیع الطاقه دورا اساسیا فی هذه العملیه، اذ تقوم بنقل الطاقه الکهربائیه بکفاءه من نقطه الى اخرى وتضمن توزیعا مستقرا داخل المحطات الفرعیه ومرافق التوزیع.
وتعمل المحطات الفرعیه على خفض الجهد من مستوى النقل الى مستوى الجهد المتوسط (من 2 کیلوفولت الى 33 کیلوفولت)، ثم یتم نقل الطاقه عبر خطوط التوزیع الاولیه الى محولات التوزیع.
وتقوم محولات التوزیع بدورها بخفض الجهد الى مستوى جهد الاستخدام المناسب للاضاءه والمعدات الصناعیه والاجهزه المنزلیه.
کما یمکن تغذیه عده مستهلکین من محول واحد عبر خطوط التوزیع الثانویه.
اما المستهلکون ذوو الاحمال الکبیره فیتم توصیلهم مباشره بمستوى التوزیع الاولی او مستوى النقل الفرعی.
تخطیط وتنفیذ وتشغیل انظمه توزیع الطاقه الکهربائیه الحدیثه
یتطلب تصمیم وتنفیذ انظمه توزیع الطاقه الکهربائیه خبره فنیه متقدمه، بالاضافه الى دراسه دقیقه للمتطلبات الحالیه والمستقبلیه على حد سواء.
وتعد قضبان التوصیل الکهربائیه لانظمه توزیع الطاقه مکونا اساسیا لا غنى عنه فی هذا المجال، حیث تضمن توزیعا موثوقا وفعالا للطاقه الکهربائیه.
وتستخدم انظمه توزیع الطاقه الحدیثه تقنیات متطوره للحمایه والتحکم بهدف تحقیق الاستخدام الامثل للطاقه وتقلیل الاعطال التشغیلیه الى ادنى حد ممکن.
کما تعد اعمال الصیانه الدوریه والفحص المنتظم لانظمه توزیع الطاقه الکهربائیه ذات اهمیه بالغه لضمان استمرار الامتثال لمتطلبات السلامه ومعاییر الاداء المعتمده.
ان التعمق فی تطبیقات توزیع الطاقه الکهربائیه لا یکتمل دون الاطلاع على المعلومات الاساسیه الوارده فی هذا المقال.
البنیه الاساسیه لانظمه توزیع الطاقه (الانظمه الشعاعیه والحلقیه والشبکیه)
یضمن نظام توزیع الطاقه فی المبانی او المصانع نقل الطاقه الکهربائیه بامان وکفاءه من المحطه الفرعیه الى المستهلکین النهائیین.
وتؤدی قضبان التوصیل الکهربائیه لانظمه توزیع الطاقه دورا محوریا فی هذه العملیه، حیث تعمل کعناصر رئیسیه لنقل التیار الکهربائی بامان وکفاءه من مصدر التغذیه الى نقاط التوزیع المختلفه.
ویتکون النظام من عده مکونات تشمل:
- المحولات الکهربائیه.
- خطوط التوزیع.
- نقاط التوزیع.
وتعمل هذه المکونات معا لتوفیر الطاقه الکهربائیه عند الحاجه وبالکمیات المطلوبه.
نظام التوزیع الشعاعی للطاقه (Radial Power Distribution System)
نظام التوزیع الشعاعی هو شبکه توزیع کهربائیه ینطلق فیها کل مغذٍ من مصدر مشترک او محطه فرعیه، ثم یتفرع بشکل شعاعی لتغذیه المستهلکین والاحمال المختلفه.
وغالبا ما یتم دمج قضبان التوصیل الکهربائیه لانظمه توزیع الطاقه ضمن المغذی الرئیسی المرکزی لضمان توزیع فعال وامن للطاقه الکهربائیه.
ویتمیز هذا النظام ببنیه تشبه العجله واشعتها، حیث یوجد مغذٍ مرکزی تتفرع منه عده محطات فرعیه تقوم بتغذیه عدد من المبانی او الاحمال.
فی هذا النظام، تشکل محولات التوزیع دائره حلقیه.
وتبدا الدائره الحلقیه من قضبان التوصیل فی المحطه الفرعیه وتعود الیها بعد تغذیه المنطقه المطلوبه.
وتعد قضبان التوصیل الکهربائیه لانظمه توزیع الطاقه جزءا مهما من هذه الدائره الحلقیه، اذ تعمل کوصله موثوقه بین محولات التوزیع ونقاط التوزیع.
وقد صممت انظمه التوزیع الحلقیه بحیث یکون کل محول توزیع متصلا بمغذیین یسلکان مسارین مختلفین.
وتکوّن هذه المغذیات دائره تبدا من قضبان التوصیل فی المحطه الفرعیه، ثم تمر عبر منطقه التغذیه، وتغذی محولات التوزیع، ثم تعود مجددا الى قضبان التوصیل فی المحطه الفرعیه.
نظام التوزیع الشبکی للطاقه (Meshed Power Distribution System)
یمکن توسیع انظمه التوزیع الشعاعیه والحلقیه بسهوله وتحویلها الى شبکات توزیع شبکیه.
وفی الانظمه الشبکیه، یمکن ان تؤدی قضبان التوصیل الکهربائیه لانظمه توزیع الطاقه دورا مهما فی الدمج السلس لمصادر الطاقه المختلفه وتحقیق التوزیع الفعال للاحمال الکهربائیه.
کما یمکن دمج هذا النظام مع وحدات التولید الموزع (Distributed Generation – DG) ومصادر الطاقه المتجدده.
ومن المزایا الاضافیه لهذا التکوین:
- توزیع دقیق للطاقه بین المستهلکین.
• قدره تحمل اعلى لتیارات القصر مقارنه بالانظمه الشعاعیه.
• استقرار نسبی فی الجهد الکهربائی وموثوقیه مرتفعه.
• امکانیه التحول الى شبکه مستقله (Island Grid).
انواع انظمه قضبان التوصیل الکهربائیه فی توزیع الطاقه
تتیح قضبان التوصیل الکهربائیه لانظمه توزیع الطاقه توزیع الکهرباء بکفاءه عالیه.
کما ان دمج هذه المکونات داخل معدات المفاتیح الکهربائیه لا یؤدی فقط الى تحسین مستوى السلامه، بل یسهم ایضا فی رفع الاداء بشکل ملحوظ.
ولتحقیق افضل تکامل للمکونات الداخلیه، تستخدم معدات المفاتیح الکهربائیه الحدیثه تقنیات متقدمه ومتطوره.
قضبان التوصیل الکهربائیه فی معدات المفاتیح الکهربائیه ولوحات التوزیع
قضبان التوصیل الافقیه (Horizontal Busbars)
یتم ترکیب قضبان التوصیل الافقیه داخل خزائن ومعدات المفاتیح الکهربائیه بشکل افقی.
وتتمثل وظیفتها الرئیسیه فی نقل التیارات الکهربائیه العالیه بین خطوط الدخول والخروج بدلا من استخدام عدد کبیر من الکابلات.
وتساهم هذه القضبان فی تقلیل الفواقد الکهربائیه، وتحسین استغلال المساحه، وزیاده مستوى السلامه داخل خزائن المفاتیح الکهربائیه الصناعیه.
کما انها تنقل التیارات والترددات نفسها عبر مختلف اجزاء النظام.
قضبان التوصیل الراسیه (Vertical Busbars)
یتم ترکیب قضبان التوصیل الراسیه داخل خزائن المفاتیح او لوحات التوزیع بوضع راسی.
وتستخدم لتوزیع الطاقه الکهربائیه الى الاعلى او الاسفل فی المبانی متعدده الطوابق او فی الخزائن الکهربائیه المرتفعه، مما یضمن تغذیه فعاله للطوابق او المستویات المختلفه.
وفی الوقت نفسه، تقلل من کمیه التمدیدات المطلوبه، لانها تعمل کموزع مرکزی لعدد کبیر من التفرعات الکهربائیه.
قضبان التوصیل المحایده (Neutral Busbars)
قضبان التوصیل المحایده، او قضبان الموصل المحاید، هی شرائط معدنیه موصله داخل لوحات التوزیع الکهربائیه تستخدم کنقطه تجمیع مرکزیه للموصلات المحایده (Neutral Conductors) الخاصه بعدد کبیر من الدوائر الکهربائیه.
ویساعد ذلک على تبسیط اعمال التوصیل وضمان وجود مسار امن لعوده التیار الکهربائی.
قضبان التاریض (Grounding Busbars)
فی خزائن ومعدات المفاتیح الکهربائیه، یتم توصیل قضیب التاریض بجمیع الاجزاء المعدنیه للخزانه وکذلک بالمعدات المتصله بها.
ویوفر هذا التاریض مسارا منخفض المقاومه للتیارات الشارده وتیارات الاعطال، مما یساعد على منع المخاطر مثل:
- الصدمات الکهربائیه.
- الحرائق.
- تلف المعدات والاجهزه.
اذا کنت تبحث عن مزید من المعلومات حول لوحات التوزیع الکهربائیه (Distribution Boards)،فمن المستحسن عدم تفویت قراءه هذا المقال.
انظمه مجاری قضبان التوصیل (Busbar Trunking Systems) لتوزیع الطاقه ذات الجهد المنخفض
تعد قضبان التوصیل الکهربائیه لانظمه توزیع الطاقه، فی شکل انظمه مجاری قضبان التوصیل (Busbar Trunking Systems)، احدى طرق توزیع الطاقه التی تستخدم فیها قضبان توصیل مصنوعه من الالمنیوم او النحاس ومشکله بواسطه الات ثنی قضبان التوصیل، وذلک لتوزیع الطاقه داخل المبانی.
وقد تم تطویر انظمه قضبان التوصیل فی الاصل لتکون بدیلا للطرق التقلیدیه لتوزیع الطاقه ولحل العدید من المشکلات المرتبطه باستخدام الکابلات.
وفیما یتعلق بالقوه المیکانیکیه والقدره على التحمل، توفر قضبان التوصیل الکهربائیه لانظمه توزیع الطاقه مقاومه افضل بکثیر مقارنه بالکابلات، ویتضح ذلک بشکل خاص اثناء اختبارات القصر الکهربائی.
فداخل غلاف قضبان التوصیل تکون المسافات بین الموصلات الفردیه صغیره جدا، مما یؤدی الى تقلیل المفاعله الحثیه (Inductive Reactance).
کما ان الشکل المسطح لقضیب التوصیل یساعد على تحقیق توزیع مثالی لکثافه التیار ویقلل من المقاومه الکهربائیه.
ولذلک یکون هبوط الجهد عبر جزء من نظام قضبان التوصیل اقل عاده من هبوط الجهد فی مقاطع الکابلات المکافئه.
قضبان التوصیل الکهربائیه لانظمه توزیع الطاقه: التطبیقات فی منشات الجهد المتوسط وانظمه مجاری قضبان التوصیل
تعد قضبان التوصیل الکهربائیه العمود الفقری الاساسی لانظمه توزیع الطاقه الحدیثه، حیث توفر مستوى عالیا من الموثوقیه فی تطبیقات الجهد المتوسط.
وتوضح هذه النظره العامه کیف تساعد انظمه مجاری قضبان التوصیل المدمجه على تحسین تدفق الطاقه مع تعزیز مستویات السلامه وکفاءه استغلال المساحات.
قضبان التوصیل للجهد المتوسط داخل معدات المفاتیح الکهربائیه
یعد تصمیم قضبان التوصیل الکهربائیه لانظمه توزیع الطاقه داخل معدات المفاتیح الکهربائیه ذات الجهد المتوسط عاملا اساسیا لضمان التشغیل الامن والفعال لانظمه القدره الکهربائیه.
فهی تربط بین المکونات المختلفه داخل معدات المفاتیح وتشکل المسار الرئیسی لتدفق الطاقه الکهربائیه.
ویؤثر اداؤها بصوره مباشره فی استقرار نظام التوزیع بالکامل.
ویجب ان یفی تصمیم قضبان التوصیل بمتطلبات ومعاییر صارمه ترکز على:
- الاداء الحراری.
- المتانه المیکانیکیه.
- اختیار المواد.
- السلامه والتکامل الکهربائی.
قضبان التوصیل للجهد المتوسط ووصلات الربط بین المحولات ومعدات المفاتیح الکهربائیه
توجد فروقات تصمیمیه بین قضبان التوصیل الکهربائیه لانظمه توزیع الطاقه المستخدمه داخل انظمه مجاری القضبان (Busducts) وبین ترکیبات قضبان التوصیل التقلیدیه.
فانظمه الـ Busduct تمثل حلا مغلقا ومعیاریا لتوزیع الطاقه، حیث توفر حمایه لقضبان التوصیل وتزید من مستوى السلامه.
وعلى عکس قضبان التوصیل المکشوفه التی ترکب دون حمایه مباشره، تتمیز انظمه الـ Busduct بمقاومه اعلى للعوامل البیئیه وبمتانه میکانیکیه اکبر.
وتستخدم هذه الانظمه بشکل شائع لتوزیع التیارات العالیه بکفاءه بین المحولات ومعدات المفاتیح الکهربائیه.
کما تعد مناسبه بشکل خاص فی الترکیبات المدمجه او فی المواقع التی تتطلب مستویات عالیه من السلامه.
وبذلک توفر انظمه الـ Busduct حلا اکثر مرونه وامانا مقارنه بقضبان التوصیل التقلیدیه.
قضبان التوصیل النحاسیه مقابل قضبان التوصیل المصنوعه من الالمنیوم فی توزیع الطاقه
اعتمادا على سیاق الاستخدام، سواء فی مقال فنی او تقریر هندسی، قد یکون من الضروری تعدیل الصیاغه بما یتناسب مع طبیعه المحتوى.
الخصائص الکهربائیه والمیکانیکیه
مقارنه بین قضبان التوصیل الکهربائیه لانظمه توزیع الطاقه المصنوعه من النحاس وتلک المصنوعه من الالمنیوم من حیث الموصلیه والمتانه المیکانیکیه والخصائص الاخرى:
الموصلیه الکهربائیه
یتمیز النحاس بموصلیه کهربائیه اعلى من الالمنیوم، مما یعنی ان قضبان التوصیل النحاسیه تحتاج الى مساحه مقطع عرضی اصغر لنقل نفس قیمه التیار.
اما الالمنیوم فیتطلب مساحه مقطع اکبر لنقل المقدار نفسه من التیار، مما یؤدی الى ابعاد اکبر لقضبان التوصیل.
المتانه المیکانیکیه
یتمیز النحاس بمتانه میکانیکیه اعلى، مما یجعله اکثر مقاومه للاجهادات الفیزیائیه.
اما الالمنیوم فهو اخف وزنا، لکنه اکثر عرضه للتاثر بالاجهادات المیکانیکیه، مما یجعله اقل استقرارا فی بعض التطبیقات ذات الاحمال العالیه.
خصائص اخرى
یوفر النحاس استقرارا افضل فی نقاط التوصیل، کما انه اقل عرضه للتاکل مقارنه بالالمنیوم، وهو امر مهم بشکل خاص فی التطبیقات طویله الامد ضمن البیئات ذات الاجهادات العالیه.
وفی المقابل، یتمیز الالمنیوم بانخفاض وزنه وانخفاض تکلفه مادته الخام.

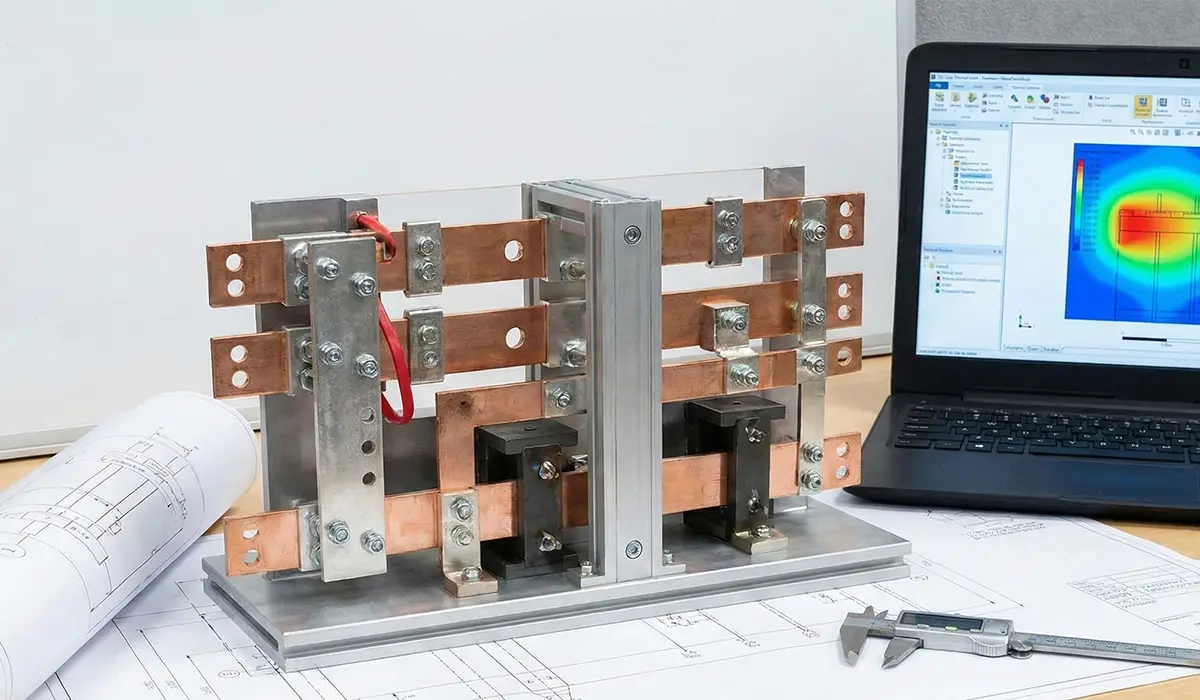

التکلفه والتوافر والتطبیقات
التکلفه
یعد الالمنیوم اقل تکلفه بشکل ملحوظ من النحاس.
ویبلغ سعر النحاس حوالی 9,771 دولارا امریکیا للطن، فی حین یبلغ سعر الالمنیوم حوالی 2,606 دولارات امریکیه للطن (یولیو 2025، البنک الدولی).
التوافر
یتوفر الالمنیوم على نطاق واسع فی الاسواق ویکون الحصول علیه اسهل من النحاس.
اما النحاس فیشهد طلبا اعلى، وهو ما ینعکس ایضا على سعره.
التطبیقات
- تستخدم قضبان التوصیل النحاسیه غالبا فی التطبیقات الحرجه ذات التیارات العالیه التی تتطلب استقرارا مرتفعا وعمر خدمه طویلا، مثل معدات المفاتیح الکهربائیه عالیه الاداء والالات الصناعیه.
- تعد قضبان التوصیل المصنوعه من الالمنیوم مناسبه بشکل خاص للتطبیقات التی یکون فیها خفض التکلفه وتقلیل الوزن عاملین حاسمین، مثل المنشات واسعه النطاق والتطبیقات الاقل تطلبا من الناحیه التشغیلیه.
قضبان التوصیل الکهربائیه فی انظمه توزیع الطاقه
- قدره اعلى على حمل التیار: تستطیع قضبان التوصیل نقل تیارات کهربائیه اعلى بکثیر من الکابلات التقلیدیه بفضل مساحه مقطعها العرضی الاکبر وموصلیتها الکهربائیه العالیه.
- انخفاض هبوط الجهد: تضمن المقاومه المنخفضه لمواد تصنیع قضبان التوصیل حدوث اقل قدر ممکن من هبوط الجهد عبر نظام التوزیع، مما یحافظ على جوده التغذیه الکهربائیه.
- تحسین تبدید الحراره: تسمح خصائص التصمیم والمواد المستخدمه فی قضبان التوصیل بتبدید الحراره بصوره افضل، مما یقلل من مخاطر ارتفاع درجه الحراره والاعطال التشغیلیه.
- کفاءه استغلال المساحه: تحتاج قضبان التوصیل الى مساحه اقل مقارنه بترکیبات الکابلات المکافئه، مما یجعلها مثالیه لمعدات المفاتیح الکهربائیه ولوحات التحکم المدمجه.
- تعزیز السلامه: توفر قضبان التوصیل المصممه والمرکبه بشکل صحیح، مع العزل والحمایه المناسبین، مستوى امان اعلى مقارنه بانظمه الکابلات التقلیدیه.
- المرونه وقابلیه التوسعه: یمکن تعدیل انظمه قضبان التوصیل وتوسعتها بسهوله لتلبیه متطلبات القدره الکهربائیه المتغیره.
- انخفاض تکالیف الترکیب: رغم ان تکلفه المواد قد تکون اعلى فی بعض الحالات، فان انظمه قضبان التوصیل غالبا ما تؤدی الى خفض التکلفه الاجمالیه للترکیب نتیجه تقلیل ساعات العمل وتبسیط اجراءات الترکیب.
اعتبارات تصمیم انظمه قضبان التوصیل الکهربائیه
یتطلب التصمیم الصحیح لقضبان التوصیل الکهربائیه لانظمه توزیع الطاقه دراسه دقیقه لعده عوامل رئیسیه:
الاعتبارات الحراریه
یجب حساب الاداء الحراری لقضبان التوصیل لضمان قدرتها على تحمل الحمل الکهربائی المتوقع دون تجاوز حدود درجات الحراره الامنه.
وتشمل العوامل المؤثره:
- درجه حراره الوسط المحیط.
- التهویه.
- کثافه التیار.
- دوره التشغیل.
ویساعد التصمیم الحراری السلیم على منع ارتفاع درجات الحراره، واطاله عمر المعدات، والمحافظه على موثوقیه النظام.
المتانه المیکانیکیه وانظمه التثبیت
یجب تصمیم قضبان التوصیل میکانیکیا لتحمل:
- قوى القصر الکهربائی.
- التمدد الحراری.
- الاهتزازات المیکانیکیه.
وتعد مسافات التثبیت المناسبه، وسماکه الماده، وطرق التثبیت الصحیحه عوامل اساسیه لمنع الفشل المیکانیکی.
کما یجب على المهندسین حساب القوى الکهرومغناطیسیه الناتجه اثناء حالات القصر والتاکد من توفیر دعم میکانیکی کافٍ لتحملها.
الاداء الکهربائی
تشمل اعتبارات التصمیم الکهربائی ما یلی:
- سعه حمل التیار.
- هبوط الجهد.
- فواقد القدره.
- خصائص الممانعه الکهربائیه.
ویؤثر تکوین وترتیب قضبان التوصیل بصوره مباشره فی الاداء العام للنظام، ولذلک یجب تحسین التصمیم بما یتوافق مع متطلبات التطبیق المحدد.
السلامه والحمایه
یجب دمج عناصر السلامه المختلفه ضمن تصمیم قضبان التوصیل، ومنها:
- العزل الکهربائی.
- الفصل بین الاجزاء المختلفه.
- الحمایه من اللمس المباشر.
- تدابیر الحد من مخاطر الومیض القوسی (Arc Flash).
کما ان الالتزام بالمعاییر واللوائح الخاصه بالسلامه یعد امرا الزامیا لحمایه الافراد والمعدات.
للحصول على مزید من المعلومات، یوصى بشده بقراءه المقال: اعتبارات تصمیم انظمه قضبان التوصیل الکهربائیه.
افضل ممارسات الترکیب والصیانه
یعد الترکیب الصحیح والصیانه الدوریه عاملین اساسیین لضمان الاداء طویل الامد والسلامه التشغیلیه لانظمه قضبان التوصیل الکهربائیه.
ارشادات الترکیب
- الالتزام بمواصفات الشرکه المصنعه والمعاییر الصناعیه اثناء عملیه الترکیب.
- التاکد من تطبیق قیم عزم الربط (Torque) الصحیحه لجمیع الوصلات المثبته بالمسامیر.
- التحقق من صحه تعریف الاطوار وتسلسل التوصیلات الکهربائیه.
- فحص جمیع الوصلات ونقاط الربط للتاکد من جوده التلامس والمحاذاه الصحیحه.
- تطبیق وسائل الحمایه المناسبه ضد التاکل عند الحاجه.
- اجراء اختبارات شامله قبل وضع النظام تحت الجهد الکهربائی.
متطلبات الصیانه
- اجراء فحوصات بصریه منتظمه للکشف عن علامات ارتفاع الحراره او تغیر اللون او الاضرار المیکانیکیه.
- تنفیذ فحوصات حراریه دوریه باستخدام التصویر الحراری للکشف عن النقاط الساخنه ومشکلات التوصیل.
- التحقق من عزم شد الوصلات المثبته بالمسامیر وفق الفترات الزمنیه الموصى بها.
- تنظیف اسطح قضبان التوصیل لازاله الغبار والملوثات.
- فحص العوازل والطلاءات الواقیه للتاکد من عدم تعرضها للتدهور او التلف.
- توثیق جمیع اعمال الصیانه والنتائج والملاحظات المسجله.
المعاییر ومتطلبات المطابقه
یجب ان تتوافق قضبان التوصیل الکهربائیه لانظمه توزیع الطاقه مع مجموعه من المعاییر الدولیه والوطنیه لضمان السلامه والموثوقیه والاداء.
المعاییر الدولیه
- IEC 61439: تجمیعات معدات المفاتیح والتحکم ذات الجهد المنخفض.
- IEC 62271: معدات المفاتیح والتحکم ذات الجهد العالی.
- IEC 60364: الترکیبات الکهربائیه ذات الجهد المنخفض.
- IEEE C37: معاییر معدات المفاتیح الکهربائیه لانظمه القدره.
الاختبارات وإصدار الشهادات في أنظمة توزيع الطاقة الكهربائية
یجب ان تخضع انظمه قضبان التوصیل لسلسله من الاختبارات الصارمه، بما فی ذلک:
- اختبارات ارتفاع درجه الحراره.
- اختبارات تحمل تیارات القصر.
- اختبارات قوه العزل الکهربائی.
- اختبارات التحمل المیکانیکی.</span>
- اختبارات التحقق من درجه الحمایه (IP Rating).
ویضمن الامتثال لهذه المعاییر ان تلبی قضبان التوصیل متطلبات السلامه وان تعمل بموثوقیه ضمن ظروف التشغیل المحدده.
الخلاصة في أنظمة توزيع الطاقة الكهربائية
تلعب قضبان التوصیل الکهربائیه لانظمه توزیع الطاقه دورا اساسیا لا غنى عنه فی التوزیع الامن والفعال للطاقه الکهربائیه فی التطبیقات الحدیثه، بدءا من منشات الجهد العالی وصولا الى لوحات التحکم الصناعیه.
فبفضل موصلیتها العالیه ومتانتها المیکانیکیه ومرونه تصمیمها، اصبحت الخیار المفضل فی انظمه توزیع الطاقه، ولا سیما فی البیئات ذات التیارات المرتفعه.
وسواء استخدمت فی خزائن ومعدات المفاتیح الکهربائیه او فی المحطات الفرعیه او فی الالات الصناعیه، فان قضبان التوصیل توفر مزایا عدیده مقارنه بالکابلات التقلیدیه، بما فی ذلک انخفاض هبوط الجهد وتحسین تبدید الحراره.
کما ان اختیار الماده المناسبه — النحاس او الالمنیوم — الى جانب الالتزام بالمعاییر الدولیه ولوائح السلامه مثل IEC وUL وCE، یعد عاملا حاسما لضمان الاداء والسلامه على المدى الطویل.
وبالاعتماد على تقنیات التصنیع الحدیثه مثل الات تشکیل وثنی قضبان التوصیل والات التخریم (Notching Machines)، یمکن تصنیع قضبان التوصیل بدقه عالیه لتلبیه متطلبات التطبیقات الخاصه، مما یزید من کفاءتها وموثوقیتها فی انظمه توزیع الطاقه.
وبفضل تعدد مجالات استخدامها فی منشات الجهد المتوسط، وانظمه مجاری قضبان التوصیل، وخزائن ومعدات المفاتیح الکهربائیه، فان قضبان التوصیل لا توفر حلا موثوقا لتوزیع الطاقه فحسب، بل تمثل ایضا تقنیه مستقبلیه قادره على تلبیه متطلبات قطاع الطاقه والصناعه 4.0.
وبشکل عام، تسهم قضبان التوصیل الکهربائیه لانظمه توزیع الطاقه بصوره کبیره فی رفع مستویات الکفاءه والسلامه والاستدامه فی انظمه توزیع الطاقه الحدیثه.
