Los sistemas de distribución eléctrica llevan la energía desde la subestación hasta cada máquina, cada luminaria y cada toma de la instalación. Y en casi todos sus niveles —celdas de media tensión, tablero general, electroductos de planta— el conductor que hace ese trabajo no es un cable: es una barra colectora.
Una barra colectora (embarrado en España) es un conductor rígido que transporta y reparte corriente eléctrica con pérdidas mínimas. Frente al cable, ofrece mayor capacidad en menor sección, menor impedancia y una ampliación mucho más sencilla.
Abre el tablero principal de una planta industrial. Dentro verás pletinas de cobre planas: unas recorren el ancho en horizontal, otras bajan en vertical, y de ellas se derivan todas las salidas. Toda la energía de la instalación pasa por ahí.
Ahora mira el techo de esa misma nave. Si hay una canalización metálica que recorre la línea de producción, eso también es un sistema de barras — esta vez en forma de electroducto. Sobre cada máquina hay una unidad de derivación, y cuando la línea se reorganiza, la unidad simplemente se desplaza.
Ambos hacen lo mismo: transportar energía y entregarla donde se necesita. Lo que cambia es la escala y la forma.
Esta guía arma el panorama completo de los sistemas de distribución eléctrica: la arquitectura general, los tipos de barras,los electroductos, la comparación frente al cable, la elección entre cobre y aluminio, los criterios de diseño y las aplicaciones reales. Con terminología de ambos lados del Atlántico, porque el vocabulario cambia aunque la ingeniería sea la misma.
¿Prefieres escuchar? Puedes reproducir a continuación la versión en audio del resto de este artículo.
¿Qué son las barras colectoras y los sistemas de barras?
Antes de comparar tipos conviene fijar el vocabulario: cuando todo el equipo de diseño llama igual al mismo componente, desaparece la mitad de los errores de proyecto.
Respuesta corta: una barra colectora es un conductor rígido — normalmente de cobre o aluminio — que transporta corriente y la distribuye a varios puntos. Se diferencia del cable en que no es flexible y en que puede llevar corrientes muy altas en una sección compacta. Se usa dentro de tableros, en celdas de media tensión y en canalizaciones aéreas.
Si este artículo te ha resultado útil, quizá también te interese leer nuestro artículo sobre falla de busbar.
Definición y formas
Qué es una barra colectora, dicho de la manera más simple: un conductor que recibe energía de un punto y la reparte a muchos. En España el mismo componente se llama embarrado o juego de barras; en México y el resto de LATAM predomina la barra colectora.
La geometría importa más de lo que parece. Hay tres formas habituales:
Barra plana (rectangular). Es la más extendida. Su superficie amplia disipa mejor el calor, así que transporta más corriente que un conductor redondo de la misma sección. Es el estándar dentro de tableros y aparamenta eléctrica.
Barra tubular. Aparece en aplicaciones de alta corriente y a la intemperie. Al ser hueca, ofrece mucha rigidez para su peso, lo que la hace útil en subestaciones.
Barra redonda (varilla). Se emplea en aplicaciones menores y en algunas disposiciones de puesta a tierra.
¿Por qué domina la barra plana? Por el efecto pelicular. La corriente alterna tiende a concentrarse hacia la superficie del conductor. Una sección ancha y delgada maximiza esa superficie, de modo que se aprovecha mejor el mismo material.
¿Te ha gustado esta guía? Consulta nuestro artículo detallado sobre Barra Colectora vs Cable para descubrir más información.

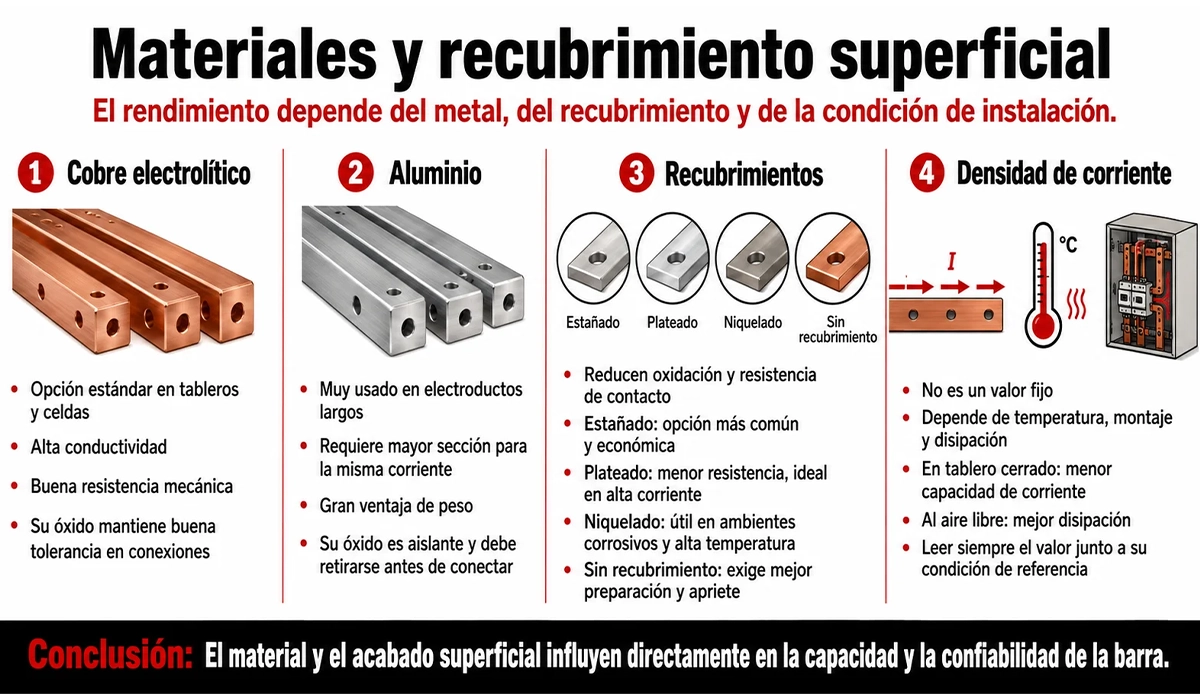

Materiales y recubrimiento superficial
Las barras se fabrican en dos materiales, pero la historia no termina en la elección del metal: el tratamiento superficial también forma parte del rendimiento.
Cobre electrolítico. Es la opción estándar en tableros y celdas. Combina alta conductividad con buena resistencia mecánica. Su superficie se oxida con el tiempo, pero la capa de óxido de cobre conserva buena parte de su conductividad, lo que hace que las conexiones sean más tolerantes.
Aluminio. Destaca en electroductos largos. Requiere una mayor sección para la misma corriente, pero la ventaja de peso es notable. Su capa de óxido, en cambio, es aislante y debe eliminarse antes de conectar.
Recubrimientos. Se aplican en las zonas de contacto para retrasar la oxidación y reducir la resistencia de contacto. El estañado es la solución más común: económico, protege bien y sirve en ambos metales. Al mismo tiempo, el plateado ofrece menor resistencia de contacto y se prefiere en alta corriente o maniobras frecuentes, a mayor costo. El niquelado se usa en ambientes corrosivos y alta temperatura. Una conexión sin recubrimiento también funciona, pero exige más rigor en preparación y par de apriete.
Conviene entender aquí el concepto de densidad de corriente. La corriente que admite una barra por unidad de sección no es un número fijo: depende de la temperatura ambiente, de la disposición de montaje y de las condiciones de disipación. Una barra dentro de un tablero cerrado admite menos corriente que la misma barra al aire libre. Por eso los valores de catálogo se leen siempre junto a su condición de referencia.
De una barra a un sistema completo
Una barra suelta no es un sistema. Un sistema de barras es un conjunto completo que incluye:
Barras principales. Reciben la energía de entrada y alimentan todo el conjunto. Soportan la corriente más alta de la instalación.
Barras de derivación. Toman energía de las principales y la dirigen a los circuitos secundarios. Suelen ser de menor sección.
Soportes y aisladores. Sostienen las barras y las separan entre sí. Deben resistir los esfuerzos mecánicos del cortocircuito — no son piezas decorativas.
Unidades de derivación. En los electroductos permiten tomar energía desde cualquier punto de la línea.
Elementos de conexión. Forman las uniones entre tramos y las conexiones a los equipos. Aquí suele estar el punto débil del sistema: la calidad de la superficie de contacto y el par de apriete determinan el comportamiento térmico de toda la línea.
Un sistema de barras es la suma de estas piezas. Si una falla, el conjunto falla por ahí.
Panorama de los sistemas de distribución eléctrica
¿Dónde encaja exactamente la barra dentro de la instalación? Si empiezas el diseño por el nivel equivocado, todo lo que viene después arrastra el error.
Para ver dónde están las barras conviene seguir primero el recorrido de la energía.
La distribución eléctrica arranca en la red de media tensión. La energía llega a la subestación, allí se transforma a baja tensión y pasa al tablero general. De ahí va a los tableros de distribución y, finalmente, a los circuitos terminales: máquinas, iluminación, tomacorrientes.
Para seguir leyendo sobre futuro del embarrado eléctrico, consulta aquí nuestro artículo relacionado.
Niveles de tensión: dónde empieza y dónde termina la distribución
La cadena no es un solo nivel, son tres, y cada uno impone sus propias reglas de aislamiento, de protección y de barras.
| Nivel | Tensión habitual | Dónde aparece | Papel de las barras |
|---|---|---|---|
| Alta tensión (AT) | 66–400 kV | Transmisión y subestaciones de transformación | Barras tubulares instaladas a la intemperie |
| Media tensión (MT) | 1–36 kV (20 kV en España; 13,2/23 kV en México) | Acometidas, centros de transformación y celdas metálicas | Juego de barras en un compartimento dedicado |
| Baja tensión (BT) | Hasta 1000 V (400/230 V; 220/127 V en México) | Tableros generales, tableros de distribución y circuitos terminales | Barras de distribución en cuadros eléctricos y electroductos (busway) |
La frontera que más te va a interesar es la de media a baja tensión, porque ahí se concentra la mayor parte del trabajo de embarrado y ahí se decide la corriente que tendrá que soportar todo lo que viene después.
La subestación y el transformador: el punto que fija todo lo demás
El centro de transformación es donde la media tensión se convierte en baja tensión. La potencia del transformador no es un dato de catálogo más: es lo que determina la corriente nominal del embarrado principal.
Un ejemplo directo: Un transformador de 1000 kVA a 400 V entrega del orden de 1445 A en el secundario. Esa es la corriente que debe soportar la barra principal del tablero general, con todos sus factores de corrección aplicados. Si mañana se sustituye el transformador por uno de 1600 kVA, la corriente sube a unos 2310 A — y el embarrado calculado para el primero se queda corto.
Por eso conviene dimensionar la barra principal pensando en el transformador que podría haber dentro de diez años, no solo en el que hay hoy. El sobrecosto de subir un escalón de sección es pequeño comparado con el de rehacer un tablero general en servicio.
La conexión entre el transformador y el tablero general casi siempre se resuelve con barras: la corriente es alta, la distancia es corta y la solución con cables exigiría varios conductores en paralelo por fase, con el riesgo de reparto desigual que eso conlleva.
Calidad de energía y medición
Un sistema de distribución eléctrica no solo tiene que llevar corriente: tiene que llevarla en condiciones. Tres parámetros condicionan directamente el diseño del embarrado.
El factor de potencia. Un factor bajo significa más corriente para la misma potencia útil, y esa corriente extra la soporta la barra igual que cualquier otra. Cuando se instala un banco de condensadores para corregirlo, se conecta sobre la barra principal — así que su corriente entra en el cálculo.
El contenido armónico. Los variadores de frecuencia, las fuentes conmutadas y la iluminación electrónica generan armónicos que calientan la barra más de lo que sugiere la corriente eficaz medida. El tercer armónico y sus múltiplos, además, se suman en el neutro en lugar de cancelarse.
El desequilibrio entre fases. Cuando las cargas monofásicas no están repartidas, una fase trabaja más caliente que las otras y el retorno por el neutro crece.
La medición se resuelve en el propio tablero: transformadores de corriente montados sobre la barra y un analizador de red que registra estos tres parámetros de forma continua. Sin esa medida, cualquier ampliación futura se dimensiona a ciegas.
En cada escalón de esa cadena hay barras. Dentro de la celda de media tensión hay barras. La conexión entre el transformador y el tablero general suele ser de barras. El interior del tablero general es enteramente barras. Y los electroductos que recorren la planta también lo son.
Un punto clave del diseño: cada nivel fija los límites del siguiente. La sección de barra del tablero general marca el techo de toda la distribución aguas abajo.
Radial, anillo y mallado
La arquitectura de distribución se plantea de tres formas.
Sistema radial. El más común y sencillo: la energía parte de una fuente y se ramifica como un árbol. Es económico y facilita localizar averías. Su debilidad es evidente: si se corta una rama, todo lo que cuelga de ella queda sin servicio.
Sistema en anillo. La línea de alimentación se cierra formando un lazo. Cada carga puede alimentarse desde dos direcciones, así que una falla en un punto no deja sin energía al resto. Cuesta más que el radial y se elige cuando la continuidad es crítica.
Sistema mallado. Varias fuentes y múltiples enlaces forman una red. Ofrece el nivel más alto de continuidad, pero su complejidad y la dificultad de coordinar protecciones lo limitan a transmisión y a grandes campus industriales.
| Criterio | Radial | Anillo | Mallado |
|---|---|---|---|
| Estructura | Ramificación desde una única fuente | Lazo cerrado | Red con múltiples fuentes |
| Continuidad del servicio | Baja | Media-alta | Alta |
| Inversión inicial | Baja | Media | Alta |
| Coordinación de protecciones | Simple | Media | Compleja |
| Localización de fallas | Fácil | Media | Difícil |
| Uso típico | Edificios y plantas pequeñas | Hospitales y centros de datos | Grandes instalaciones industriales y redes de transmisión |

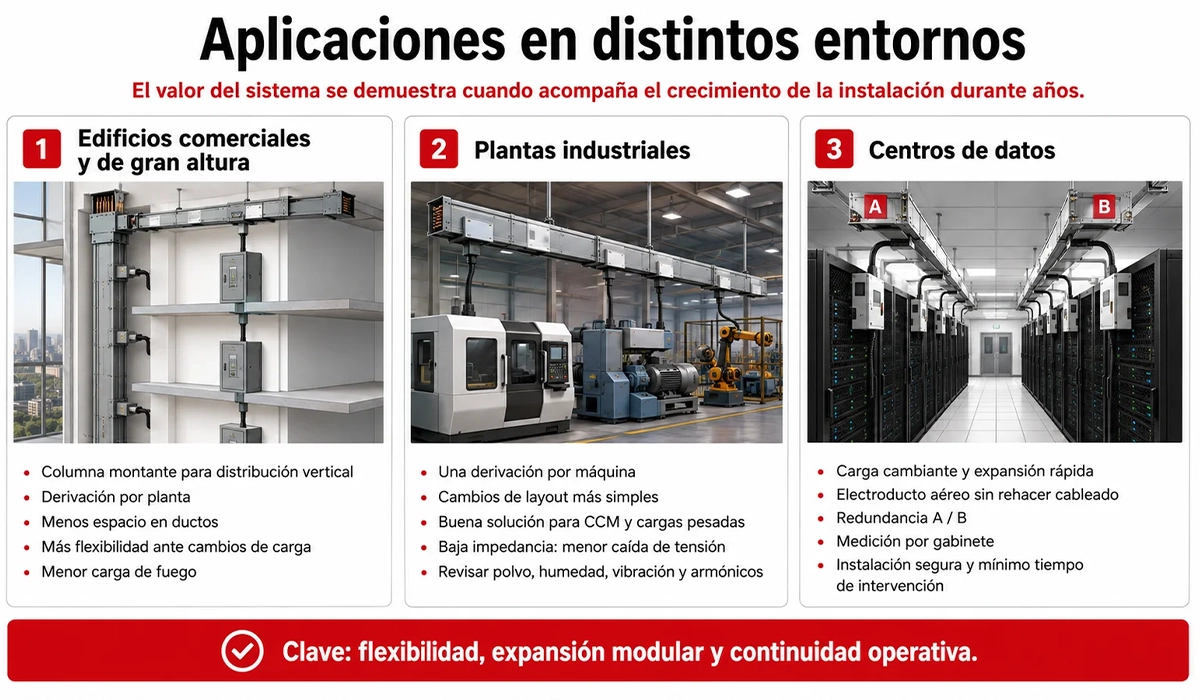

Los sistemas de barras admiten las tres arquitecturas. Los electroductos se prestan especialmente al anillo, ya que la línea puede alimentarse desde ambos extremos.
En la práctica también se combinan: distribución principal en anillo y niveles inferiores en radial. Así se asegura continuidad donde importa y se controla el costo donde no.
Este tema es solo el comienzo: descubre más en nuestro artículo sobre cálculo de embarrado de baja tensión.
Tipos de sistemas de barras en baja tensión
El tipo correcto se reconoce años después: cuando llega una ampliación y no hay que rehacer la instalación.
En baja tensión los sistemas de barras aparecen en cuatro formas principales.
Barras dentro de tableros y cuadros
La barra de tablero es la disposición fija dentro del envolvente. El esquema habitual es este: barras principales horizontales recorren la parte superior o inferior, y de ellas bajan barras verticales que alimentan los equipos de cada columna.
En un tablero eléctrico (cuadro de baja tensión en España) se dimensionan tres conjuntos por separado.
Barras de fase. Llevan la corriente de servicio y soportan los esfuerzos de cortocircuito.
Barra de neutro. Es el camino de retorno de las cargas desequilibradas y de los armónicos. Durante años bastó con darle la mitad de la sección de fase; con la proliferación de cargas no lineales ese criterio dejó de ser fiable. El tercer armónico y sus múltiplos se suman en el neutro, y la corriente puede acercarse a la de fase.

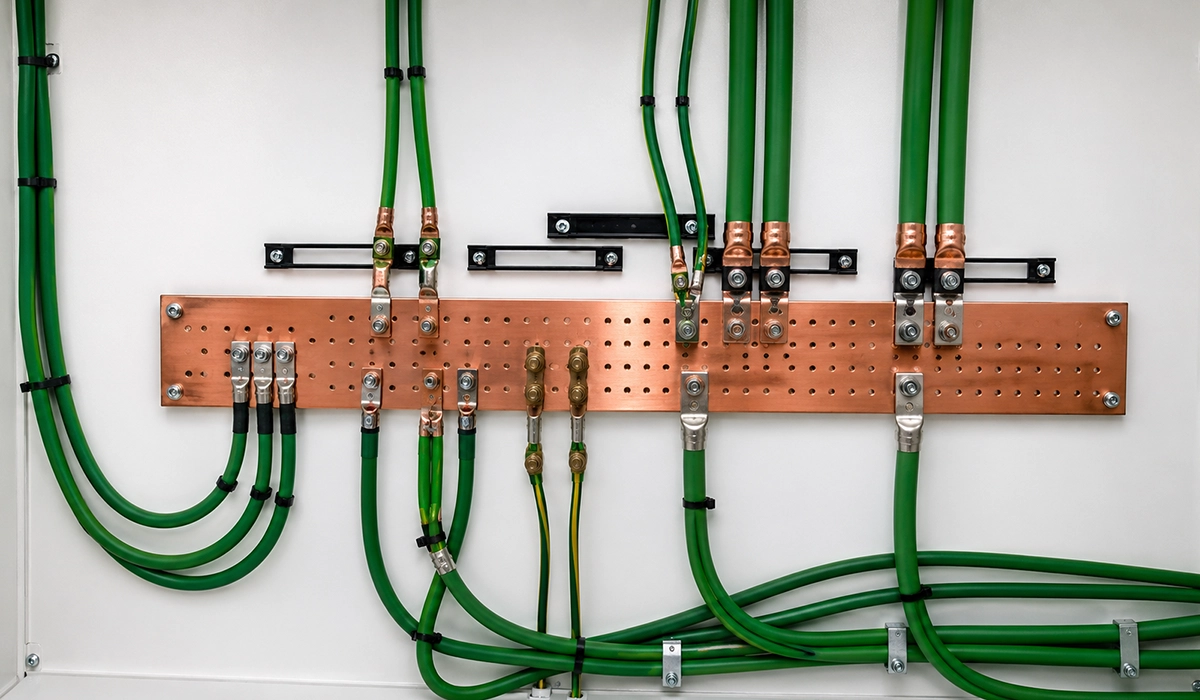

Barra de tierra (pletina de tierra en España). Es el punto donde se recogen los conductores de protección y se conecta la puesta a tierra de la instalación. A ella se unen el envolvente, las puertas, la placa de montaje y los rieles. Es la columna vertebral de la seguridad del tablero; ni su sección ni la calidad de sus conexiones admiten descuidos.

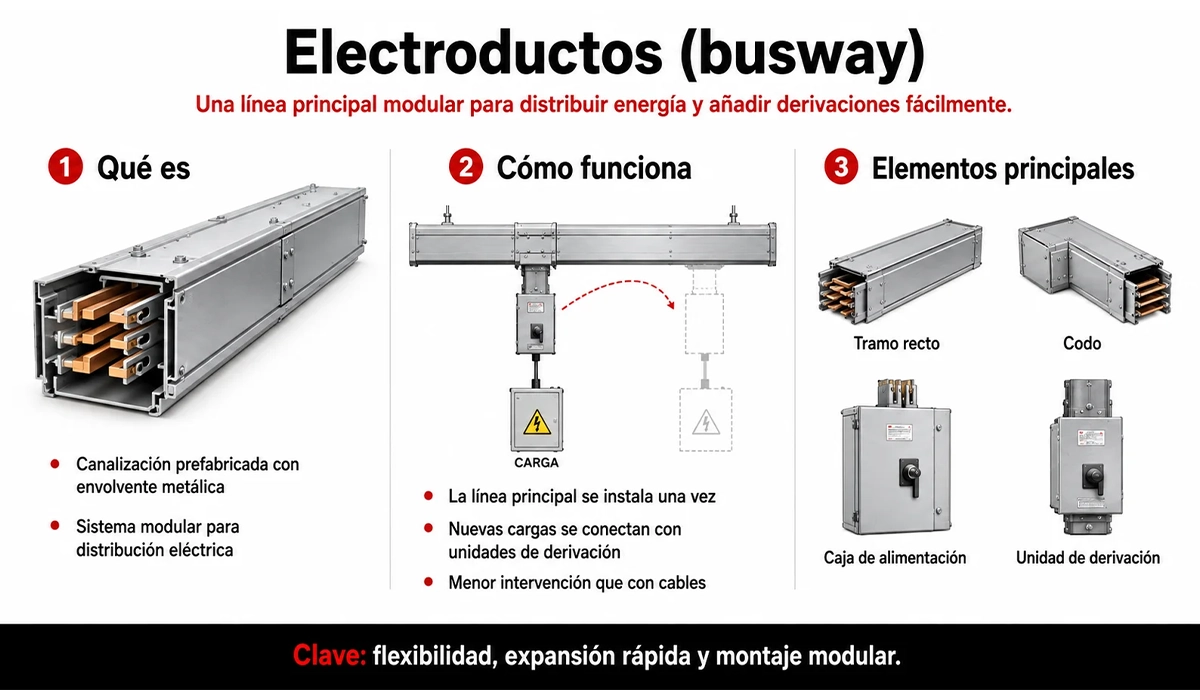

Electroductos (canalización de barras o busway)
Cuando en LATAM se habla de sistema de barras, muchas veces se refiere a esto: una canalización prefabricada, modular y con envolvente metálica que aloja las barras. En España se conoce como canalización eléctrica prefabricada; en inglés, busway.
La lógica es sencilla. Con cables, cada carga nueva exige tender un cable nuevo. Con un electroducto, la línea principal se instala una vez; cuando aparece una carga, se monta una unidad de derivación sobre la línea. El corte de servicio es mínimo y la bandeja no se sobrecarga.
El sistema se compone de tramos rectos estandarizados, codos, cajas de alimentación y unidades de derivación. El montaje se realiza mediante uniones atornilladas o de cuña.
Sus ventajas más claras:
- Alta capacidad de corriente en una sección compacta.
- Baja impedancia, porque los conductores van próximos y ordenados.
- Facilidad de ampliación desde cualquier punto de la línea.
- Menor carga de fuego, al no haber acumulación de aislamiento de cables.
- Tiempo de montaje predecible: los módulos se fabrican en taller y se ensamblan en obra.
Al seleccionar un electroducto se revisan estos puntos técnicos:
Grado de protección. En interiores secos bastan grados bajos; las zonas con polvo, los pasos a intemperie y los locales de lavado exigen bastante más. Un grado mal elegido arruina una línea correctamente dimensionada.
Pasos del sector de incendio. Cuando la línea atraviesa de un sector a otro, el paso debe sellarse sin comprometer la resistencia al fuego del cerramiento. Las columnas montantes y los pasos entre plantas son lo primero que se revisa en la inspección.
Resistencia al cortocircuito. La capacidad declarada debe superar la corriente de falla prevista en ese punto, y se verifica junto con la sujeción y la estructura del envolvente.
Elementos de dilatación. En líneas largas se prevén elementos que absorban la dilatación térmica; en juntas estructurales del edificio, conexiones que toleren movimiento.
Aquí la calidad de fabricación se traduce directamente en rendimiento. Los electroductos y las barras de tablero exigen corte, punzonado y doblado de precisión. Un agujero fuera de tolerancia reduce la superficie de contacto del tornillo: sube la resistencia de contacto y ese punto se calienta. Un doblez con ángulo incorrecto estrecha las distancias de aislamiento previstas. PAYAPRESS fabrica máquinas CNC para el procesado de barras — una fabricación repetible ayuda a que el diseño llegue a obra tal como fue calculado.
Columnas montantes
En edificios de varias plantas la energía debe subir desde el tablero general de planta baja. De eso se encarga la columna montante.
Dentro del ducto vertical, el electroducto sube y en cada nivel una unidad de derivación alimenta el tablero de piso. Frente a la solución con cables la ventaja es clara: en lugar de decenas de cables independientes, una sola línea que ocupa mucho menos espacio y que se prolonga si se añaden plantas.
En montaje vertical hay dos detalles que ganan peso. El primero es la dilatación térmica: a mayor longitud, mayor recorrido, y hay que dejar holgura. El segundo es el soporte de peso: la carga de la línea vertical debe repartirse entre los forjados, no concentrarse en un punto.
Sándwich frente a aislado en aire
Los electroductos se clasifican según cómo resuelven el aislamiento.
En el tipo sándwich (compacto) los conductores van prensados con material aislante entre ellos, en contacto pleno. En el tipo aislado en aire los conductores se separan y es el aire el que aísla.
| Criterio | Sándwich (compacto) | Aislado en aire |
|---|---|---|
| Tamaño de la sección | Reducido | Mayor |
| Impedancia | Baja | Más alta |
| Disipación del calor | A través de la envolvente | Mediante la circulación de aire |
| Sensibilidad a la humedad | Mayor | Menor |
| Uso típico | Montantes de edificios y centros de datos | Naves industriales y aplicaciones de alta corriente |
| Comportamiento frente a cortocircuitos | Conductores fijos con esfuerzos distribuidos | Depende de la separación entre soportes |
La elección depende del entorno. En ambientes húmedos y polvorientos el aislado en aire es más tolerante; donde el espacio manda, el sándwich se impone.
Barras y electroductos en media tensión
En media tensión, la disposición de barras dentro de la celda tiene que ser coherente con el objetivo de arco interno. No es un detalle de montaje: se decide en el proyecto.
En los sistemas de distribución eléctrica de media tensión la lógica es la misma, pero las condiciones se endurecen.
Las distancias de aislamiento crecen, los esfuerzos de cortocircuito aumentan y el riesgo de arco interno pasa al centro del diseño. Los usos principales de las barras de media tensión son:

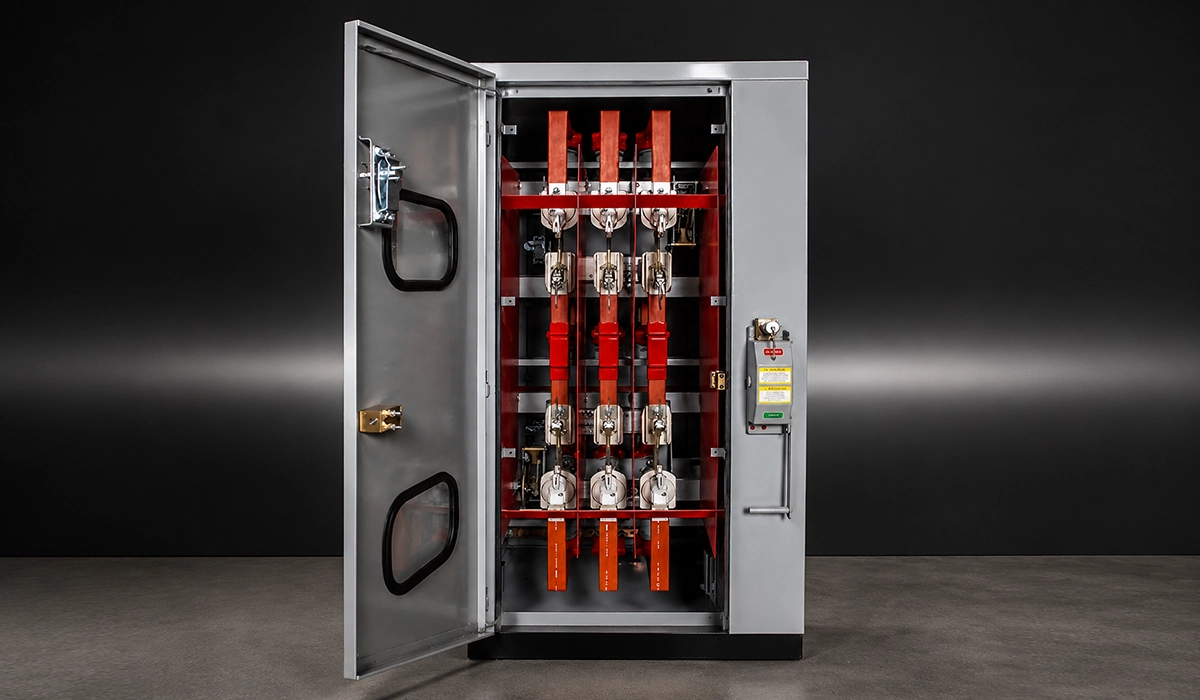

Barras dentro de celdas metálicas. El juego de barras principal recorre la parte trasera o superior de las celdas y transfiere energía de una a otra. Va en un compartimento propio, y tanto su clase de compartimentación como su comportamiento ante arco interno los define la norma de celdas.
Conexiones transformador–celda. Entre la salida del transformador y la entrada de la celda, la alta corriente y la distancia corta hacen que la conexión se resuelva casi siempre con barras.
Conexiones de generadores de alta corriente. En las salidas de generación hacia la instalación de maniobra se prefiere barra.
| Criterio | Barra de baja tensión | Barra de media tensión |
|---|---|---|
| Distancia de aislamiento | Del orden de milímetros | Del orden de centímetros |
| Forma de aislamiento | Aire y soportes de resina | Aire, resina, gas o aislamiento sólido |
| Riesgo determinante | Calentamiento y esfuerzos por cortocircuito | Arco interno y coordinación del aislamiento |

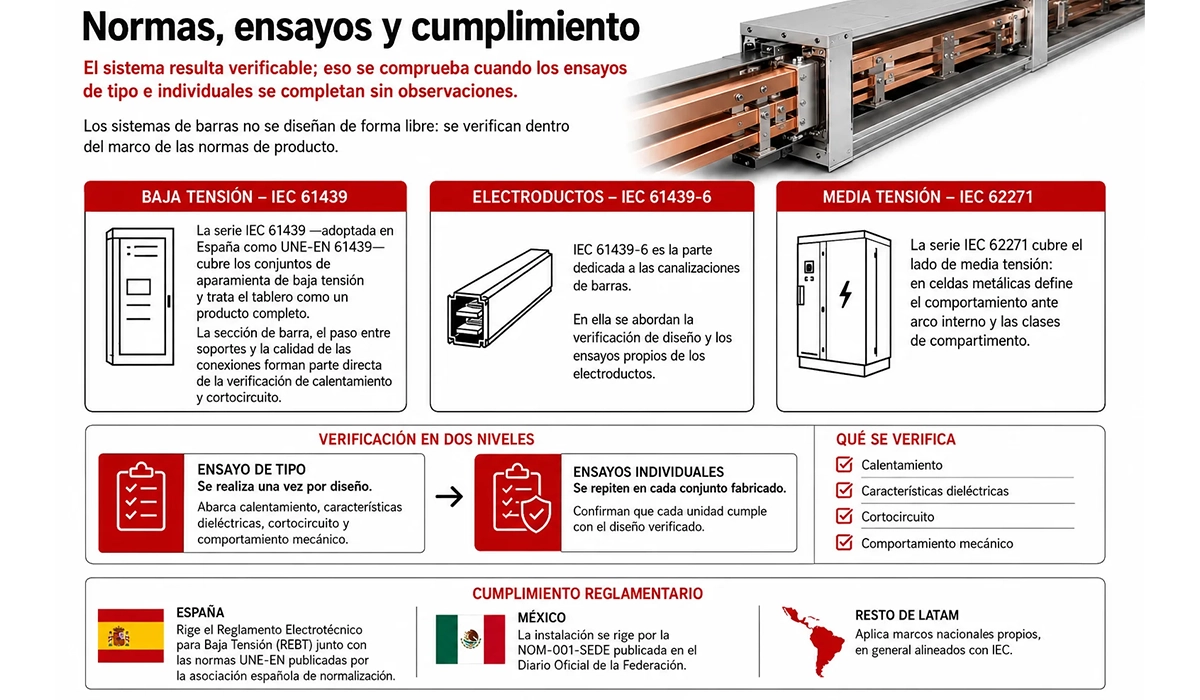

| Compartimentación | Formas de separación (IEC/UNE-EN 61439) | Clases de compartimentación (IEC 62271-200) |
| Acceso | A través de la puerta del tablero, según la forma de separación | Bloqueado; requiere dejar la instalación sin tensión |
| Norma de referencia | Serie IEC 61439 | Serie IEC 62271 |
| Cualificación del personal | Competencia eléctrica estándar | Personal habilitado específicamente para media tensión |
La diferencia más crítica es el acceso. En baja tensión ciertas formas permiten trabajos con la instalación en servicio bajo condiciones; en media tensión, el acceso al compartimento de barras exige por norma dejar sin tensión, poner a tierra y bloquear. Eso condiciona toda la planificación del mantenimiento.
En media tensión, además, la geometría del compartimento de barras, el paso entre soportes y las vías de alivio de presión se definen al inicio del diseño. No se resuelven añadiendo elementos después.
¿Te interesa saber más? Nuestro artículo sobre software de cálculo de embarrado profundiza en este tema.
Barras frente a cables en la distribución
Barras o cable: la respuesta correcta es la que absorbe el crecimiento previsto de la instalación sin obra adicional.
Es una de las decisiones más discutidas en la mesa de diseño: ¿barras o cables?
Como umbral orientativo, a partir de unos 125 A los sistemas de barras empiezan a imponerse técnica y económicamente. No es una regla, sino una tendencia: la distancia, el trazado y la expectativa de ampliación pueden mover la decisión.
| Criterio | Sistema de barras / electroducto | Cable |
|---|---|---|
| Capacidad de corriente | Alta en una sección compacta | Requiere varios cables en paralelo |
| Impedancia | Baja y predecible | Más alta, con riesgo de reparto desigual de corriente |
| Resistencia al cortocircuito | Alta, con soportes dimensionados | Resistencia mecánica limitada |
| Ampliación | Sencilla mediante unidades de derivación | Requiere instalar nuevos cables |
| Tiempo de montaje | Modular y predecible | Mayor, con alta demanda de mano de obra |
| Flexibilidad del trazado | Limitada; requiere accesorios como codos | Alta; se adapta fácilmente a cualquier recorrido |
| Espacio necesario | Reducido | Mayor; requiere bandejas y radios de curvatura |
| Inversión inicial | Más alta | Más baja |
| Carga de fuego | Baja gracias a la envolvente metálica | Mayor debido al material aislante |
En la práctica se resume así: alta corriente, trazado recto y expectativa de crecimiento apuntan a barras; baja corriente, recorrido complicado y carga fija apuntan a cable.
Existe además un escenario intermedio. Cuando en una instalación existente el tendido de cables agota su capacidad, convertir la línea a electroducto suele exigir menos interrupción que tender cables adicionales.
Cobre frente a aluminio en barras
Cobre o aluminio no es una decisión de precio. Es una decisión de sección, peso y disciplina de conexión.
Ambos materiales se usan ampliamente y cada uno tiene su lugar.
El cobre conduce mejor. Para la misma corriente basta una sección menor, lo que resulta decisivo en tableros compactos y ductos estrechos. Aunque su superficie se oxide, la capa formada sigue siendo conductora, así que el comportamiento de la conexión es más tolerante.
La barra de aluminio ofrece ligereza y menor costo de material. Necesita alrededor de una vez y media más sección para la misma corriente, pero su conductividad por unidad de peso supera a la del cobre. En electroductos largos y en montantes verticales esa diferencia pesa de verdad.
| Criterio | Cobre | Aluminio |
|---|---|---|
| Conductividad eléctrica | Alta | Menor (aproximadamente dos tercios de la del cobre) |
| Sección para la misma corriente | Más compacta | Aproximadamente 1,5 veces mayor |
| Peso | Alto | Mucho menor |
| Costo del material | Más alto | Más bajo |
| Preparación de las conexiones | Estándar | Más exigente debido al óxido y la fluencia |
| Dilatación térmica | Menor | Mayor |
| Uso típico | Interior de tableros y espacios reducidos | Electroductos de gran longitud y columnas montantes |
En aluminio el punto crítico es la conexión. La capa de óxido superficial es aislante y debe retirarse justo antes del montaje; si se deja pasar tiempo vuelve a formarse. Además, el aluminio tiende a deformarse lentamente bajo presión constante, así que la elección de tornillería y la disciplina de par de apriete resultan más determinantes que en cobre. Si dos metales distintos entran en contacto directo, aparece riesgo de corrosión galvánica: hay que usar un elemento de transición.
¿Cómo se decide? En la práctica bastan tres preguntas. ¿Hay restricción de espacio? El cobre gana, porque lleva la misma corriente en menos volumen. ¿La longitud y el peso son críticos? En electroductos largos y montantes, la ligereza del aluminio reduce también el costo de estructura y montaje. ¿Qué nivel de disciplina de mantenimiento existe? Las conexiones de aluminio perdonan menos.
También se ven soluciones mixtas: cobre dentro del tablero y aluminio en las líneas largas. En ese caso el elemento de transición entre ambos metales es obligatorio.
El tratamiento detallado de esta comparación —ejemplos de cálculo de sección, preparación de superficies y análisis de costo— merece un artículo propio.

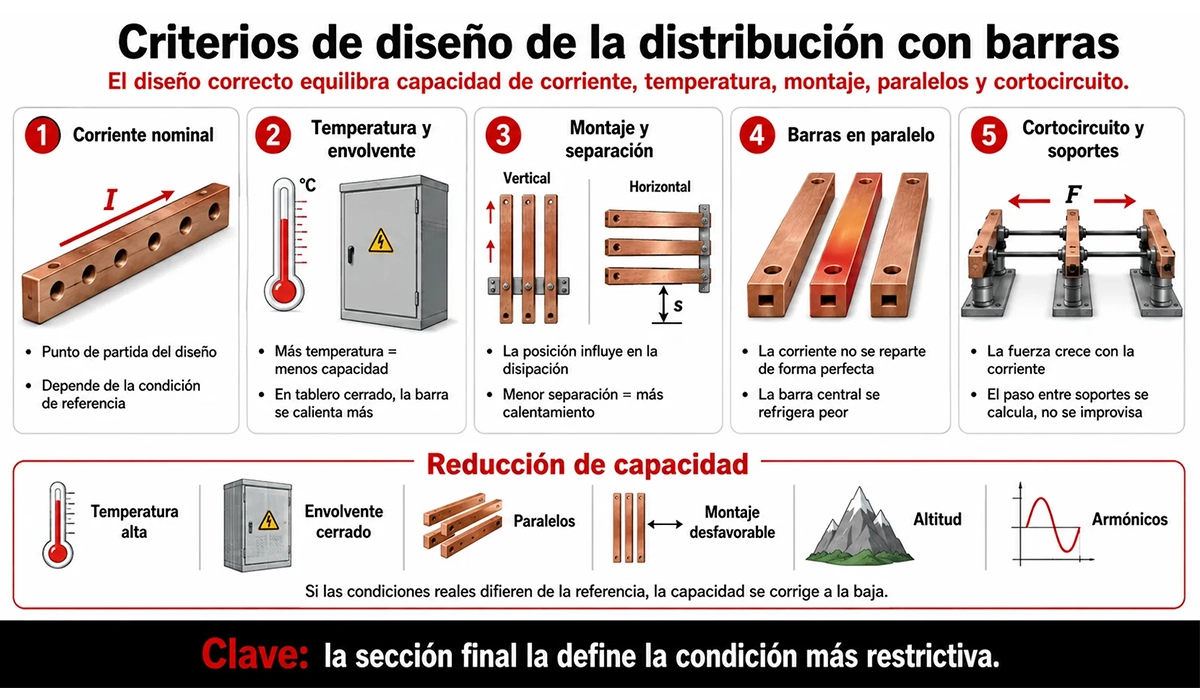

Criterios de diseño de la distribución con barras
Un sistema entrega lo que promete si el incremento de temperatura bajo carga se mantiene dentro de límites. Ahí se ve si el cálculo fue correcto.
El diseño de barras se resuelve en la intersección de cuatro restricciones. Ninguna basta por sí sola.
Dimensionamiento y capacidad de corriente
La capacidad de corriente de una barra no se lee de una sola tabla; exige valorar varias variables a la vez.
La corriente nominal de servicio es el punto de partida. Pero los valores de catálogo se dan para una condición de referencia concreta: una temperatura ambiente y una disposición de montaje determinadas.
La temperatura ambiente reduce ese valor directamente. Dentro de un tablero la temperatura supera la del ambiente, y en envolventes cerrados y densos la diferencia es notable.
La disposición de montaje afecta a la disipación. Una barra en posición vertical se refrigera mejor que en horizontal, y cuanto menor es la separación entre barras, más se calientan entre sí.
El número de barras en paralelo importa. Tres barras paralelas no llevan el triple que una sola: la central se refrigera peor y el reparto de corriente se desequilibra.
La resistencia al cortocircuito es una restricción aparte. La fuerza electromagnética entre barras crece con el cuadrado de la corriente. El paso entre soportes se calcula a partir de esa fuerza, no según la comodidad de montaje.
El cálculo de sección se resuelve por la más restrictiva de las cinco. Una sección suficiente para la corriente de servicio puede quedarse corta frente al esfuerzo de cortocircuito.
Aquí entra la lógica de reducción de capacidad: si las condiciones reales difieren de la referencia, el valor se corrige a la baja. Los motivos habituales son temperatura ambiente superior, envolvente cerrado con ventilación limitada, varios conductores en paralelo, posición de montaje desfavorable, altitud elevada y contenido armónico alto. Se aplican como coeficientes y sus efectos se acumulan. El error más frecuente es considerar uno solo y pasar por alto el resto.
Caída de tensión y eficiencia energética
La caída de tensión crece con la longitud y la impedancia de la línea. Aquí es donde los sistemas de barras marcan diferencia frente al cable: al ir los conductores próximos y ordenados, la componente inductiva es menor.
La consecuencia práctica es directa. En un recorrido largo con cables, la carga situada al final trabaja con menos tensión. En motores eso se traduce en problemas de arranque; en iluminación, en menor flujo luminoso.
Se valoran dos componentes por separado. La componente óhmica procede de la resistencia y es inversamente proporcional a la sección. La componente inductiva depende de la geometría y de la separación entre conductores. En líneas de alta corriente la inductiva puede volverse dominante: entonces aumentar la sección no da la mejora esperada y hay que cambiar la disposición.
El objetivo de caída de tensión se fija al principio y la sección se verifica contra él. Corregirlo después implica cambiar la línea entera.
Barras de neutro y de tierra
Estas dos barras quedan siempre a la sombra de las de fase, pero cuando dan problemas salen caras.
La barra de neutro es el retorno de las cargas desequilibradas. El criterio clásico era darle la mitad de la sección de fase. Sin embargo, las cargas no lineales —variadores, fuentes conmutadas, iluminación electrónica— generan el tercer armónico y sus múltiplos. Esos armónicos no se cancelan entre fases: se suman en el neutro.
El resultado es que, en una instalación con contenido armónico alto, la corriente de neutro puede acercarse a la de fase e incluso superarla. En esos casos el neutro se dimensiona igual o mayor que la fase.
La barra de tierra recoge los conductores de protección. Cumple dos funciones: ofrecer un camino de baja impedancia a la corriente de falla y permitir que esa corriente alcance el valor necesario para que dispare la protección. Lo determinante en su dimensionamiento no es la corriente de servicio, sino la magnitud y la duración de la corriente de falla.
Una regla práctica: la barra de tierra debe ser continua, no se le perforan agujeros improvisados y cada conexión lleva su propio tornillo. La conexión en serie —que un equipo tome tierra a través de otro— no se admite.
En electroductos la puesta a tierra se resuelve de dos maneras: con un conductor de protección propio a lo largo de la línea, o usando el envolvente metálico como conductor de protección. En este segundo caso la continuidad eléctrica entre módulos resulta crítica.
Coordinación con protecciones y selectividad
El sistema de barras no se diseña aislado: se plantea junto con el esquema de protecciones.
El principio es la selectividad: ante una falla debe disparar la protección más próxima, y las de aguas arriba deben permanecer en servicio. De lo contrario, un solo cortocircuito deja sin energía la instalación completa.
Del lado de las barras, esto tiene dos implicaciones. La primera: la resistencia al cortocircuito de la barra debe superar la corriente de falla prevista en ese punto. La segunda: el tiempo de disparo de la protección debe ser menor que el tiempo que la barra soporta esa corriente.
Hay dos trampas frecuentes. Una es ajustar las protecciones de las derivaciones con valores demasiado próximos al interruptor principal, de modo que una falla en una derivación llegue a disparar la cabecera. La otra es que la corriente de falla en el extremo lejano quede, por efecto de la impedancia, por debajo del umbral magnético del interruptor principal.
Ambas se detectan calculando la corriente de falla a lo largo del recorrido. La baja impedancia de los sistemas de barras juega a favor: frente al cable, en el extremo lejano se obtiene mayor corriente de falla y la protección actúa con más seguridad.
Aplicaciones en distintos entornos
Cada entorno impone sus propios requisitos, y la prueba llega con los años: o el sistema acompaña el crecimiento de la instalación, o se queda corto.
Edificios comerciales y de gran altura
En edificios de varias plantas el problema central es el transporte vertical de energía. La columna montante lo resuelve: una sola línea sube por el ducto y en cada nivel una unidad de derivación alimenta el tablero de piso.
Las ganancias frente al cable son varias: el espacio del ducto se reduce de forma considerable, la intervención por cambio de carga queda limitada a un nivel y la carga de fuego baja —criterio importante en vías de evacuación y ductos comunes.
En edificios comerciales se usan además líneas horizontales: un electroducto por el falso techo permite, ante un cambio de distribución, desplazar la unidad de derivación en lugar de rehacer el cableado. En inmuebles con rotación frecuente de inquilinos, esa flexibilidad es una ventaja operativa directa.
Plantas industriales
En instalaciones de producción los electroductos recorren la línea de fabricación, con una unidad de derivación sobre cada máquina.
El valor real aparece en los cambios de layout, que en la industria son frecuentes. Al reorganizar la producción, las máquinas se trasladan y las unidades de derivación se desplazan sobre la línea. En una instalación cableada, el mismo cambio significa desmontar la bandeja y tender un recorrido nuevo.
También se prefiere la barra en la alimentación de centros de control de motores y de cargas motoras pesadas: ante corrientes de arranque elevadas, una alimentación de baja impedancia limita la caída de tensión.
En ambiente industrial conviene atender al grado de protección según polvo y humedad, al material del envolvente en atmósferas químicas y a la seguridad de los elementos de fijación en zonas con vibración. En plantas con alta densidad de variadores se suma el contenido armónico, que condiciona la sección del neutro y la carga térmica de la línea. Y en entornos de alta temperatura —fundición, laminación— el factor de reducción por temperatura ambiente pasa a ser determinante.
Centros de datos
El centro de datos es donde más rápido se han extendido los sistemas de barras, y la razón es estructural.
Aquí la carga cambia continuamente: se añaden gabinetes, se retiran, sube la densidad de potencia. Una distribución cableada exige intervenir en cada cambio. Un electroducto aéreo, en cambio, permanece fijo: al incorporar un gabinete se instala una unidad de derivación sobre la línea, sin corte de servicio.
El segundo motivo es la redundancia. En los centros de datos son estándar dos caminos de alimentación independientes, denominados A y B. Dos electroductos paralelos materializan esa arquitectura con limpieza: cada gabinete se alimenta desde ambos.
El tercero es la trazabilidad: las unidades de derivación modernas pueden medir corriente y energía, lo que permite seguir el consumo por gabinete.
La gestión térmica merece atención aparte: con alta densidad de potencia, el comportamiento térmico de la propia línea entra en el diseño de refrigeración. Y dado que la ventana de mantenimiento es casi inexistente, la posibilidad de instalar y retirar unidades de derivación con seguridad —siguiendo las instrucciones del fabricante— se convierte en criterio de selección.
Energías renovables y microrredes
En plantas solares y eólicas se emplean barras en los puntos donde se agrupan las salidas de los inversores. Reunir muchas salidas en un único punto de recolección es precisamente el trabajo de una barra.
En microrredes, distintas fuentes —red, generador, solar, baterías— confluyen sobre una barra común, que es el punto físico donde se gestionan las transferencias.
Aquí se atiende a tres cuestiones. En corriente continua el arco no se extingue por sí solo al no existir paso natural por cero, lo que cambia la elección de elementos de corte y los criterios de aislamiento. En instalaciones a la intemperie cuentan con el calentamiento por radiación solar, los ciclos de humedad y, en zonas costeras, la corrosión salina. Y la coordinación de protecciones se complica a medida que aumenta el número de fuentes.
De la distribución con cables al electroducto
Ganar capacidad en una instalación en servicio tiene una condición: que la conversión quepa dentro de la ventana de parada programada.
No todos los proyectos parten de cero. Cuando en una instalación en servicio el tendido de cables agota su capacidad, hay dos caminos: añadir cables en paralelo o convertir la línea a electroducto.
La conversión suele tener sentido cuando la bandeja está saturada, cuando la planta crece de forma continua, cuando aparecen calentamientos recurrentes, cuando el layout cambia con frecuencia o cuando reducir la carga de fuego se ha vuelto un requisito.
Se empieza midiendo la carga real —medición, no estimación—, se añade un escenario de crecimiento a cinco o diez años y se dimensiona sobre esa base. El punto crítico es la planificación de la transición: lo habitual es tender la línea nueva, transferir cargas por etapas y retirar la antigua al final, reduciendo así el tiempo total de interrupción.
Montaje, mantenimiento y problemas frecuentes
La mejor señal de un montaje correcto es aburrida: termografías periódicas sin un solo punto caliente.
Un buen diseño se echa a perder con un mal montaje. En sistemas de barras, la mayoría de las averías no proviene de defectos de material sino de la disciplina de montaje y mantenimiento.
En el montaje resultan determinantes el par de apriete —con llave dinamométrica, no a criterio del operario—, la preparación de superficies, el respeto al paso entre soportes calculado, la previsión de dilatación en líneas largas y la verificación de secuencia de fases antes de energizar.
En el mantenimiento periódico, el programa anual debería incluir termografía bajo carga, control de par en muestras representativas, inspección visual en busca de decoloración o fisuras en soportes, medida de resistencia de aislamiento, limpieza —el polvo acorta las líneas de fuga y dificulta la disipación— y verificación de la integridad del envolvente.
Los problemas más habituales son el calentamiento en el punto de conexión (casi siempre aflojamiento, oxidación o superficie de contacto insuficiente), la humedad y la condensación en pasos a intemperie, la acumulación de polvo, la sobrecarga progresiva a medida que la instalación crece, la entrada de cuerpos extraños donde el envolvente ha perdido estanqueidad y el aflojamiento por vibración cerca de prensas y compresores.
Si este artículo te ha resultado útil, quizá también te interese leer nuestro artículo sobre Barra Colectora Flexible.
Normas, ensayos y cumplimiento
Un sistema es verificable cuando los ensayos de tipo e individuales se completan sin observaciones. Lo demás es una declaración de intenciones.
Los sistemas de barras no se diseñan de forma libre: se verifican dentro del marco de las normas de producto.
La serie IEC 61439 —adoptada en España como UNE-EN 61439— cubre los conjuntos de aparamenta de baja tensión y trata el tablero como un producto completo. La sección de barra, el paso entre soportes y la calidad de las conexiones forman parte directa de la verificación de calentamiento y cortocircuito.
IEC 61439-6 es la parte dedicada a las canalizaciones de barras. En ella se abordan la verificación de diseño y los ensayos propios de los electroductos.
La serie IEC 62271 cubre el lado de media tensión: en celdas metálicas define el comportamiento ante arco interno y las clases de compartimento.
La verificación tiene dos niveles. El ensayo de tipo se realiza una vez por diseño y abarca calentamiento, características dieléctricas, cortocircuito y comportamiento mecánico. Los ensayos individuales se repiten en cada conjunto fabricado.
Del lado reglamentario, en España rige el Reglamento Electrotécnico para Baja Tensión (REBT) junto con las normas UNE-EN publicadas por la asociación española de normalización. En México, la instalación se rige por la NOM-001-SEDE publicada en el Diario Oficial de la Federación. El resto de LATAM aplica marcos nacionales propios, en general alineados con IEC.
Aviso: Este contenido tiene carácter técnico informativo; no sustituye al texto oficial de la norma ni a la evaluación de un laboratorio acreditado.
Planificación e implementación de un sistema con barras
Un proyecto bien planteado se nota en la puesta en marcha: no aparecen cambios imprevistos.
Un proyecto de barras no empieza eligiendo un modelo de catálogo. El orden es este.
Lista de cargas. Se relacionan todas las cargas a alimentar con su potencia y su carácter, marcando aparte las motoras, las no lineales y las críticas.
Diagrama unifilar. La lista se traduce en una arquitectura: cuántos niveles, qué cargas cuelgan de cada tablero y dónde hace falta redundancia.
Trazado. Se define el recorrido físico. Número de codos, pasos verticales, cruces con otras instalaciones y pasos de sector se resuelven aquí. Cuanto más recto sea el trazado, más eficiente y económico resulta el sistema.
Valores nominales. Se fijan capacidad de corriente, resistencia al cortocircuito y grado de protección, dejando margen para el crecimiento futuro. Una línea ajustada a la carga de hoy se queda corta en la primera ampliación.
Ubicación de derivaciones. Las unidades se sitúan según los puntos de consumo. La flexibilidad del electroducto ayuda después, pero una buena planificación inicial reduce el costo de montaje.
Montaje y puesta en marcha. Sujeción, disciplina de par, medida de aislamiento y verificación de secuencia de fases, con registro documental de los resultados.
Lista de comprobación
- Lista de cargas elaborada; cargas no lineales y críticas identificadas.
- Diagrama unifilar definido, con niveles y redundancia.
- Trazado resuelto, incluidos codos y pasos de sector.
- Corriente nominal corregida por temperatura y disposición de montaje.
- Resistencia al cortocircuito calculada; paso entre soportes definido.
- Sección de neutro evaluada según contenido armónico.
- Barra de tierra continua, con conexión individual por equipo.
- Coordinación de protecciones y selectividad verificadas.
- Margen de ampliación previsto en capacidad y en espacio.
- Ensayos de puesta en marcha planificados y formato de registro definido.
Conclusión
Una infraestructura preparada para el futuro se reconoce en un detalle: las cargas que llegan años después se conectan a la línea existente sin obra adicional.
En los sistemas de distribución eléctrica, las barras son la columna vertebral invisible. Desde una pletina de cobre dentro de un tablero hasta un electroducto que recorre el techo de una nave, el trabajo es el mismo: transportar energía con pérdidas mínimas y entregarla donde hace falta.
Acertar con el sistema se reduce a cuatro decisiones.
El tipo adecuado: barra de tablero, electroducto o columna montante, según el perfil de carga y el trazado.
El material adecuado: el cobre aporta compacidad y tolerancia en las conexiones; el aluminio, ligereza y costo.
El diseño adecuado: capacidad de corriente, resistencia al cortocircuito, caída de tensión y dimensionado de neutro y tierra se resuelven en conjunto.
La fabricación adecuada: por correcto que sea el cálculo, un agujero fuera de tolerancia o un doblez mal ejecutado degradan el rendimiento en obra.
Este último punto es el que menos se menciona. La norma define el diseño; la calidad de fabricación es lo que sostiene el sistema. Barras cortadas con precisión, punzonadas sin rebabas y dobladas con el ángulo correcto son las que hacen que el rendimiento calculado se cumpla también en la instalación.
