La barra de tierra es la pieza más barata del tablero y una de las que más observaciones genera en la puesta en servicio.
Nadie discute el interruptor principal ni el calibre de los alimentadores. La barra, en cambio, se pide «de las normales». Después llega el inspector, mide y aparece el hallazgo.
El problema está en el método: se cuenta cuántos cables van a llegar y se elige la que tenga agujeros suficientes. Pero cómo dimensionar una barra de tierra según la corriente de falla es otra cosa, y es la única que sostiene una revisión técnica.
Esta guía cubre la selección de barra de tierra completa: material, dimensionamiento, marco normativo, montaje y modos de falla en planta.
Si prefieres escuchar en lugar de leer, puedes reproducir el archivo de audio que encontrarás a continuación para escuchar el resto de este artículo.
Qué hace realmente una barra de tierra en la instalación
Se consigue una trayectoria efectiva de falla a tierra, medida por la impedancia del lazo en mΩ y el tiempo de disparo de la protección, mediante un punto único de conexión con sección y superficie de contacto adecuadas.
Conviene deshacer un malentendido. El componente no «manda la falla a la tierra física»: concentra la unión equipotencial de las masas metálicas hacia la fuente, para que la corriente regrese por un camino de baja impedancia y la protección abra a tiempo.
Ahí está la diferencia entre puesta a tierra (grounding) y unión equipotencial (bonding): la primera vincula el sistema con el terreno, la segunda une las partes conductoras que no deberían estar energizadas. La barra de puesta a tierra vive del lado del bonding.
Y un apunte que evita confusiones en obra: la barra colectora de tierra del tablero no es la varilla enterrada. El electrodo se clava en el terreno; la barra es el punto de reunión dentro del gabinete al que llegan los conductores de puesta a tierra de equipos (EGC). El GEC conecta ambos mundos.
Sobre ella convergen los EGC de cada circuito derivado, el GEC hacia el sistema de electrodos y, en la acometida, el puente de unión principal. Si una se resuelve mal, la trayectoria deja de ser efectiva aunque todo parezca conectado.
Si este artículo te ha resultado útil, quizá también quieras leer nuestro artículo sobre Sistemas de Distribución Eléctrica.

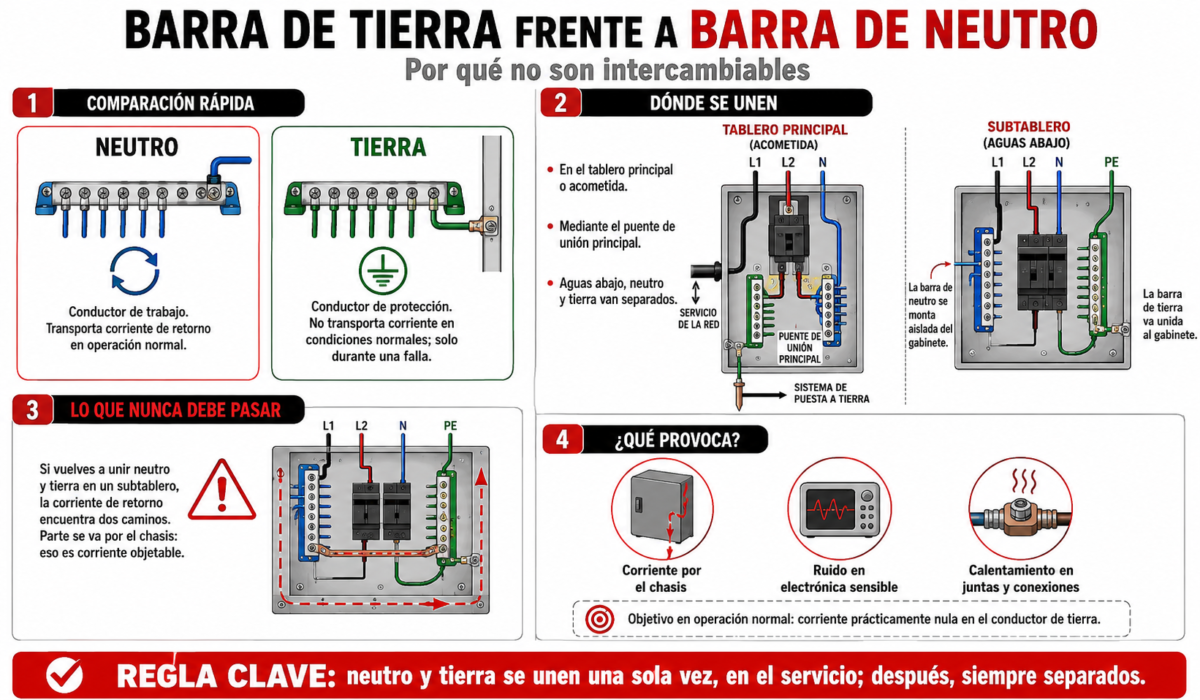

Barra de tierra frente a barra de neutro: por qué no son intercambiables
Se elimina la corriente objetable por el chasis, medida por la corriente en el conductor de tierra en operación normal —el objetivo es prácticamente nulo—, mediante un solo punto de unión neutro-tierra en la acometida.
El neutro es un conductor de trabajo: transporta corriente de retorno todo el día. El de puesta a tierra de equipos no transporta nada, salvo durante la falla.
De ahí la regla de barra de tierra vs barra de neutro en el tablero principal: se unen una sola vez, en el servicio, mediante el puente de unión principal. Aguas abajo van separadas y la de neutro se monta aislada del gabinete.
Cuando alguien repite esa unión aguas abajo, la corriente de retorno encuentra dos caminos y una parte se va por el chasis. Eso es corriente objetable: no dispara nada, no se ve, y aparece como ruido en electrónica sensible o como calentamiento en juntas que nadie sospecha. En sistemas derivados separadamente el criterio cambia; la lógica del punto único, no.
Material y acabado: cobre, cobre estañado o aluminio
El acabado y el par metálico deciden si dentro de diez años la junta sigue midiendo los mismos μΩ o si la resistencia sube en silencio con cada ciclo térmico.
El cobre electrolítico es el material de referencia por conductividad y por comportamiento de la junta. Una barra de tierra de cobre desnuda funciona perfectamente en interiores secos y limpios.
Su problema no es eléctrico sino ambiental: en atmósferas con azufre o cloruros se sulfata, y el óxido no conduce como el metal base. La resistencia de contacto sube despacio, sin avisar.
Ahí entra la barra de tierra estañada. El estañado no mejora la conductividad —la empeora ligeramente—, pero protege la superficie y mantiene la junta estable durante años. Se especifica cuando hay humedad alta, ambiente salino, azufre o polvo conductor.
¿Cobre o aluminio para barra de tierra industrial? El aluminio ahorra costo y peso, y en tendidos largos esa diferencia pesa. Pero exige conectores listados y preparación de superficie, porque forma una capa de óxido aislante en minutos: se cepilla, se aplica inhibidor y se aprieta de inmediato.
Regla práctica: en gabinetes y tableros, cobre. En tendidos largos, aluminio con conectores listados y personal que sepa prepararlo.
¿Te ha gustado esta guía? Consulta nuestro artículo detallado sobre falla de busbar para obtener más información.
Corrosión galvánica y ambientes agresivos
Se consigue una junta sin degradación, medida por la diferencia de potencial galvánico entre los metales en contacto, mediante separación con acabado estañado o arandela bimetálica.
Cuando dos metales distintos se tocan con humedad, el menos noble se corroe. Es el par galvánico, y aquí aparece en la junta cobre-aluminio.
Cómo evitar la corrosión galvánica en la barra de tierra: elimina el contacto directo entre metales disímiles. Un acabado estañado en ambos lados reduce la diferencia de potencial; una arandela bimetálica los separa físicamente.
En ambiente salino o atmósfera con azufre, el grado IP del gabinete importa tanto como el acabado: una envolvente sellada mantiene seca la junta, y una junta seca no se degrada.

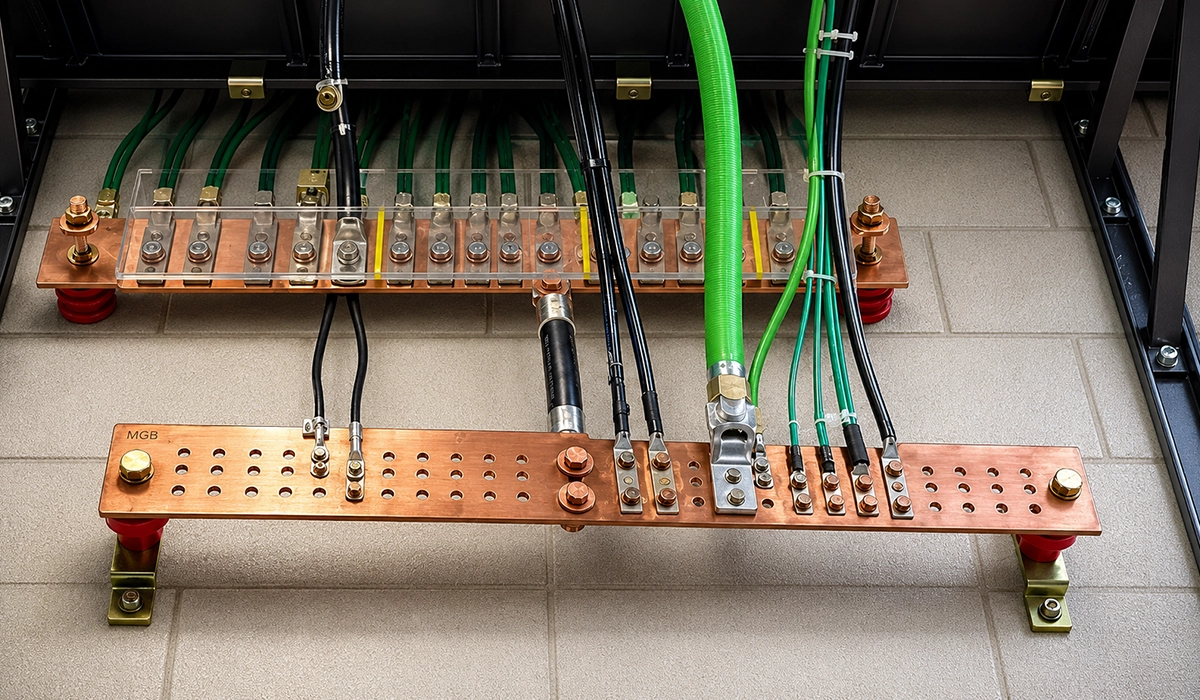

Dimensionamiento: sección, corriente de falla y perforaciones
Se obtiene un barraje de tierra que soporta la falla prospectiva sin deformación ni recocido, medido por la corriente de cortocircuito soportada durante 1 s en kA y la elevación de temperatura en K, mediante una sección calculada por criterio adiabático.
El error más repetido del oficio es dimensionar por el número de cables que aterrizan. Cómodo, rápido, y sin relación con la física del problema.
La pieza no falla por la cantidad de conductores. Falla porque durante un cortocircuito circula por ella una corriente muy superior a la de operación, durante el tiempo suficiente para elevar la temperatura del metal: el cobre se recoce, pierde propiedades mecánicas y la junta se afloja.
El dimensionamiento de la barra de tierra lo gobiernan dos datos del estudio de cortocircuito, no del catálogo: la corriente de falla prospectiva en ese punto y el tiempo de despeje de la protección aguas arriba.
La capacidad de cortocircuito de la barra de tierra se expresa como corriente soportada durante 1 s. Compárala con la falla prospectiva y deja margen: los tableros crecen.
Qué sección debe tener una barra de tierra de cobre depende de esos dos valores. Cualquier tabla que responda sin preguntarlos adivina.
Para seguir leyendo sobre Barra Colectora vs Cable, consulta nuestro artículo relacionado aquí.
Criterio térmico de cortocircuito (I²t) y sección mínima
Se justifica una sección mínima, medida por la fórmula adiabática S = √(I²t)/k con el k del material, mediante el tiempo de despeje real de la protección y no un valor por defecto.
Es la misma expresión que se aplica a conductores de protección en el marco IEC: S en mm², I la corriente de falla, t el despeje en segundos y k una constante del material.
Dos advertencias. El valor de k no se toma de memoria: está tabulado en la norma aplicable —IEC 60364-5-54 para conductores de protección, IEEE Std 80 para mallas—. Y t es el despeje real de la protección que actúa: usar 1 s cuando despeja en 0,2 s sobredimensiona, y usar 0,2 s cuando hay retardo de coordinación deja corta la sección de la barra de tierra.
La densidad de corriente en A/mm² sirve de verificación rápida, no de criterio de diseño. El criterio es térmico.
Cuántas perforaciones y qué patrón elegir
Se consigue crecimiento futuro sin reintervenir el tablero, medido por un 25–30 % de posiciones libres en la entrega, mediante el patrón de dos agujeros para terminales de ojal.
Cuántas perforaciones necesita una barra de tierra no lo dice el catálogo: lo dice el proyecto: cuenta los circuitos actuales y añade el crecimiento previsto.
El patrón importa más que el número. El terminal de ojal de un solo agujero gira, pierde superficie de contacto y termina intermitente; el patrón NEMA de dos agujeros lo impide. La separación entre centros debe corresponder al terminal que vas a usar: defínelo antes de comprar, y deja las posiciones libres repartidas.
Marco normativo: NEC 250, NOM-001-SEDE, UL 467 y TIA-607-E
Dos cosas evitan hallazgos en la puesta en servicio: que el componente esté listado y que cites la edición del código vigente hoy, no la que tenías guardada.
Un cambio que conviene tener presente, porque buena parte del material disponible aún cita la edición anterior.
En el NEC 2026 el alcance del Artículo 250 quedó acotado a instalaciones de hasta 1000 V c.a. y 1500 V c.c. Los requisitos de la Parte X, aplicables por encima de ese nivel, pasaron al nuevo Artículo 270. En media tensión la referencia ya no es 250.
En México aplica la NOM-001-SEDE, que sigue la estructura del NEC. Verifica la edición vigente: no se actualiza en el mismo ciclo.
Del lado del componente, especificar una barra de tierra NEC 250 empieza por algo previo a la instalación: que esté listada. Que una barra de tierra esté listada UL 467 significa algo concreto: —un laboratorio verificó que cumple los requisitos de equipo de puesta a tierra y unión—. Para conectores, UL 486A-486B.
En centros de datos, ANSI/TIA-607-E define la barra principal de telecomunicaciones (TMGB) y las de piso (TGB). La TMGB parte de un mínimo del orden de 6 mm × 100 mm en cobre (¼ in × 4 in); la TGB, de 6 mm × 50 mm (¼ in × 2 in).
El marco IEC organiza lo mismo con otro reparto: IEC 60364-5-54 para conductores de protección, IEC 62305 para el rayo. Los criterios físicos coinciden; cambian tablas y nomenclatura.
Este tema es solo el comienzo: descubre más en nuestro artículo sobre el futuro del embarrado eléctrico.
Instalación conforme: montaje, aisladores y trayectorias
Se consigue continuidad estable con el sistema de electrodos, medida por la resistencia de la trayectoria en mΩ tras la instalación, mediante montaje sobre aisladores con conductor de unión continuo y sin empalmes.
La instalación de barra de tierra se juega en dos decisiones: cómo se monta y por dónde se conecta.
Una barra de tierra aislada va sobre separadores, unida al gabinete por un conductor definido y no por el tornillo de fijación. Montada contra la lámina, la continuidad depende de la pintura, del zincado y del apriete de un tornillo que nadie volverá a mirar. En una barra de tierra para gabinete industrial con electrónica sensible o variadores, el kit de barra de tierra con aisladores deja de ser un extra.
Sobre las trayectorias, el error más frecuente y el más difícil de detectar: las barras encadenadas en cascada. Se conecta el tablero A al B, el B al C, y así. Funciona en continuidad y falla en impedancia: cada tramo suma y se crean lazos.
La forma correcta es radial: cada barra secundaria con su conductor hacia la principal. Es la topología en estrella, y es lo que pide una barra de tierra para la sala de servidores. En una barra de tierra para subestación el criterio se invierte —malla multipunto— porque el problema es la tensión de paso y de contacto, no el ruido.
Preparación de superficie y par de apriete
Se obtiene una junta que no se afloja con los ciclos térmicos, medida por el par verificado en N·m y el reapriete documentado, mediante limpieza de superficie, arandela Belleville y torquímetro calibrado.
El par de apriete recomendado para conexiones de barra de tierra no se aplica de memoria. Se toma de la instrucción del fabricante del conector o de UL 486A-486B, y se verifica con torquímetro.
El procedimiento es corto: limpia hasta el metal, aplica inhibidor si hay aluminio, coloca el terminal de dos agujeros, monta arandela Belleville y aprieta al valor especificado. La Belleville mantiene la presión cuando el metal se dilata y contrae.
Documenta valor y fecha. El reapriete a los seis o doce meses separa una instalación que envejece bien de otra que genera puntos calientes.

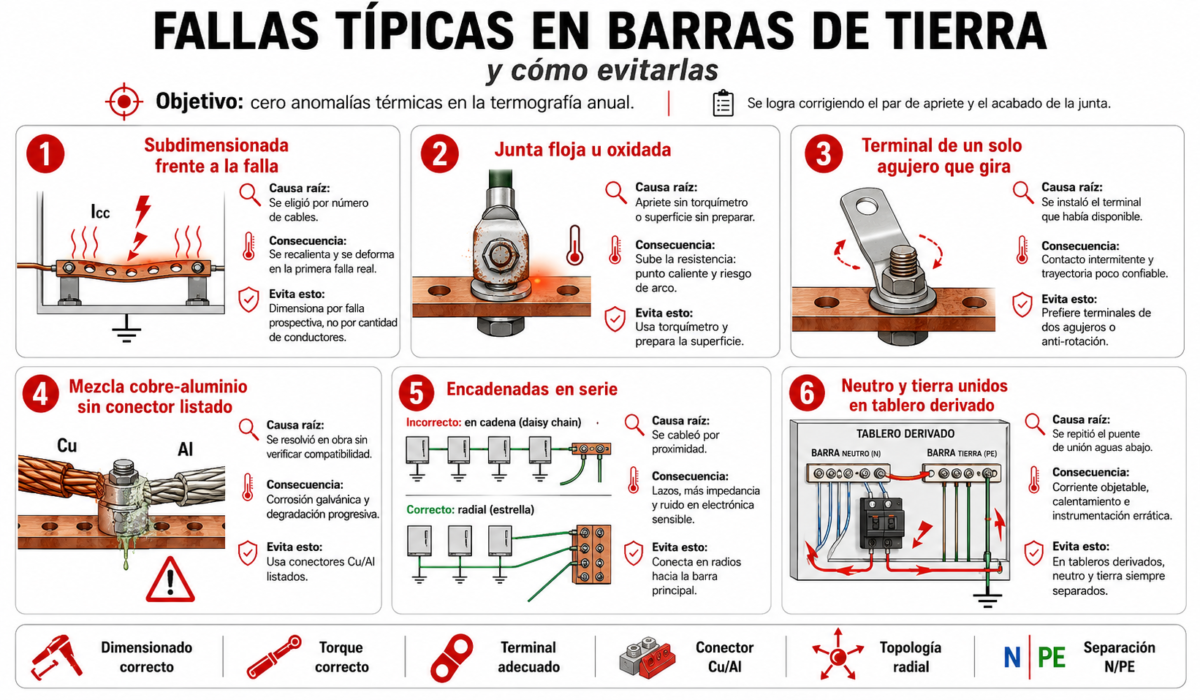

Fallas típicas en barras de tierra y cómo evitarlas
Se eliminan los puntos calientes, medido por cero anomalías térmicas en la inspección termográfica anual, mediante la corrección del par de apriete y del acabado de la junta.
Por qué se calienta o se decolora una barra de tierra casi siempre tiene una de estas seis causas.
Subdimensionada frente a la falla prospectiva. Causa raíz: se eligió por número de cables. El metal se recoce y se deforma en la primera falla real. Consecuencia: sustitución con el tablero fuera de servicio y, si hubo daño colateral, discusión de garantía.
Junta floja o superficie oxidada. Causa raíz: apriete sin torquímetro o superficie sin preparar. La resistencia sube, la junta calienta y la decoloración avanza. Consecuencia: punto caliente en termografía y riesgo de arco eléctrico.
Terminal de un solo agujero que gira. Causa raíz: se usó el que había. El contacto se vuelve intermitente y la trayectoria deja de ser confiable. Consecuencia: hallazgo de auditoría y corrección en caliente si no hay ventana de paro.
Mezcla cobre-aluminio sin conector listado. Causa raíz: se resolvió en obra sin verificar. Aparece corrosión galvánica. Consecuencia: degradación progresiva que nadie ve hasta la siguiente termografía.
Encadenadas en serie en vez de radios hacia la principal. Causa raíz: se cableó por proximidad. Se crean lazos y la impedancia sube tramo a tramo. Consecuencia: ruido de modo común en electrónica sensible y disparos inexplicables donde hay variadores. Es el escenario que IEEE Std 1100 aborda.
Neutro y tierra unidos en un tablero derivado. Causa raíz: se replicó el puente de unión aguas abajo. Circula corriente objetable por el chasis. Consecuencia: calentamiento en canalizaciones e instrumentación errática.
Añade un séptimo, más prosaico: sin espacio libre. Cuando no quedan posiciones, mantenimiento improvisa —dos conductores bajo el mismo tornillo— y la instalación deja de parecerse al plano.
Cierra el ciclo con termografía anual, en carga y bajo los requisitos de trabajo seguro de NFPA 70E.
¿Te interesa saber más? Nuestro artículo sobre cálculo de embarrado de baja tensión profundiza en este tema.
Matriz de decisión: qué barra especificar según la aplicación
Se cierra la especificación en una sola revisión, medido por el número de RFI tras la emisión, mediante criterios de umbral definidos en lugar de «depende del caso».
| Aplicación | Material y acabado | Sección / dimensión típica | Montaje | Norma que gobierna | Punto crítico |
|---|---|---|---|---|---|
| Gabinete de control con variadores | Cobre estañado | Según falla prospectiva; 25 % de posiciones libres | Aislada sobre separadores | NEC 250 / NOM-001-SEDE; IEEE 1100 | Radios independientes, nunca cascada |
| Tablero principal de baja tensión | Cobre desnudo o estañado | Por criterio adiabático con t de despeje real | Directa admisible si hay continuidad verificada | NEC 250 / NOM-001-SEDE; UL 467 | Puente de unión principal en un solo punto |
| Sala de servidores / TMGB | Cobre estañado | TMGB 6 × 100 mm mín.; TGB 6 × 50 mm mín. | Aislada, obligatoria | ANSI/TIA-607-E | Topología en estrella hacia la TMGB |
| Subestación de media tensión | Cobre; aluminio en tendidos largos | Por I²t con k de norma y tiempo de despeje | Según diseño de malla | NEC 270 (>1000 V); IEEE 80 / 837 | Tensión de paso y de contacto |
| Exterior o ambiente salino | Cobre estañado, sin excepción | Igual criterio térmico + margen de corrosión | Aislada, con grado IP adecuado | NEC 250 / IEC 62305 si hay pararrayos | Junta seca: el IP del gabinete manda |
| Skid o equipo móvil | Cobre estañado | Dimensionada para la falla del punto de conexión | Aislada, con antivibración | NEC 250 / NOM-001-SEDE | Vibración: reapriete documentado |
Umbrales, para que no quede a criterio personal. Cobre estañado cuando la humedad relativa media supere el 70 % o haya cloruros o azufre. Montaje sobre aisladores siempre que el gabinete aloje electrónica sensible o variadores. Y un 25 % de posiciones libres en la entrega, como mínimo.
La barra de tierra sale de la misma pletina de cobre que el resto del embarrado: se corta a medida y se perfora con el patrón de dos agujeros que tu terminal exige. Con una máquina de corte y punzonado defines longitud, patrón y posiciones libres sin depender de lo que traiga el catálogo. Cuéntanos tu corriente de falla y tu sección, y te decimos qué equipo cubre ese trabajo.
Conclusión
Una barra equipotencial de tierra bien especificada mantiene una trayectoria de falla de baja impedancia durante toda la vida de la instalación. Eso se demuestra con sección, listado y par de apriete; no con el catálogo.
Ya puedes tomar dos decisiones. Qué material y qué sección especificar para tu corriente de falla y tu ambiente, con criterio térmico y no con el conteo de cables. Y cómo montar y apretar para que la junta siga siendo válida dentro de diez años: aisladores donde corresponda, Belleville, torquímetro y reapriete documentado. Lo demás es seguimiento.
