Topraklama barası: periyodik kontrol raporundaki bulgular buradan çıkar

Topraklama barası kesitini, üzerine kaç kablo bağlanacağı değil, o noktadaki arıza akımı ile korumanın gerçek açma süresi belirler. Kriter adyabatiktir: S = √(I²t) / k. Yönetmeliğin verdiği bakır 16 mm² bir tabandır, hesap sonucu değildir. Sanayi tesislerinde topraklama direnci ölçümü yılda bir yapılır ve raporlanır.

Yıllık periyodik kontrol raporu masaya geldi. Ana panoda üç bulgu var: eşpotansiyel baraya irtibat sağlanmış ancak yetersiz, pano kapağı topraksız, bir tali panoda sıfırlama yapılmış.

Üçü de aynı yere çıkıyor — panonun en ucuz parçasına. Ana şalter tartışılır, kesitler hesaplanır, koruma koordinasyonu çizilir. Toprak barası ise çoğu projede “normalinden” istenir.

Oysa kesiti kablo sayısı belirlemez. Arıza akımı ve koruma cihazının açma süresi belirler. Raporu ilk seferde geçiren tek yaklaşım da budur.

Dinlemeyi mi tercih ediyorsunuz? Bu makalenin geri kalanının sesli versiyonunu aşağıdan oynatabilirsiniz.

Yönetmelik ne diyor: tanım ve zorunlu periyotlar

Denetimde bulgu almazsınız — ölçüm periyotlarını takvime bağladığınızda. Süreleri kendiniz belirlemiyorsunuz; Elektrik Tesislerinde Topraklamalar Yönetmeliği (RG 21.08.2001, sayı 24500) Ek-P’de yazıyor.

Önce tanım, çünkü Türkçede bu terim uydurma bir bileşik değil. Yönetmelik, birden fazla topraklama iletkeninin bağlandığı birleştirme noktasını doğrudan tanımlar. Yani topraklama barası bir parça değil, bir düğümdür. Panodaki bütün koruma iletkenlerinin buluştuğu tek nokta.

Terim karmaşasına bir not. Sahada aynı bileşen için dört ad dolaşıyor: toprak barası, eşpotansiyel bara, potansiyel dengeleme barası ve ana topraklama terminali. Bu yazıda ayrım şöyle kullanılıyor: koruma iletkenlerinin toplandığı düğüm topraklama barası; binanın yapısal metalleri, tesisat boruları ve temel topraklamasının buluştuğu ana nokta eşpotansiyel bara. Küçük tesislerde ikisi fiziken aynı baradır; büyük tesislerde değildir.

Üstüne ikinci bir mevzuat biniyor. İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği’nin (RG 25.04.2013, sayı 28628) Ek-III’ü, elektrik tesisatı, topraklama tesisatı ve paratoner için yılda bir periyodik kontrolü zorunlu tutuyor. Parlayıcı, patlayıcı ve ıslak ortamlarda periyot bir yılı aşamaz.

Kim imzalar sorusunun cevabı da net: EMO’dan SMM belgeli elektrik mühendisi. Raporun ekinde ölçüm cihazlarının kalibrasyon belgeleri istenir. Kalibrasyonsuz cihazla yapılmış bir topraklama ölçümü, denetimde rapor sayılmaz. Çerçeveyi Elektrik İç Tesisleri Yönetmeliği’nin topraklayıcılara ilişkin maddeleri tamamlar.

Bu konuyla ilgileniyorsanız, bara Sistemleri hakkındaki kapsamlı rehberimizi de inceleyebilirsiniz.

Topraklama direnci kaç ohm olmalı?

Doğru kabul kriterini uygularsınız — dokunma geriliminin izin verilen sınırın altında kaldığını doğruladığınızda. Tek bir ohm rakamına değil, tesis türüne ve koruma karakteristiğine bakarak.

Kısa cevap: her tesise uyan tek bir rakam yok.

“Topraklama direnci 10 ohm’un altında olmalı” cümlesi Türkçe kaynaklarda kopyalana kopyalana bir kural hâline geldi. Evrensel bir sınır değil. Yönetmelik alçak gerilimde korumayı direnç üzerinden değil, dokunma gerilimi ve beslemenin otomatik olarak kesilmesi üzerinden kurar.

Rakamlar buradan çıkıyor. Alçak gerilimde tehlikeli gerilim, etkin değeri 50 voltun üzerindeki gerilimdir; izin verilen dokunma gerilimi bu sınırı aşamaz. Şantiye ve tarım alanı gibi yerlerde sınır 25 volta iner. Kesme süresi de dokunma gerilimine bağlıdır: Yönetmelik, sistemin topraklama tipine ve devre türüne bağlı olarak bazı durumlarda 5 saniyeyi aşmayan bir ayırma süresine izin verir, ama bu kural değil, istisnadır.

Uygulamada karşınıza çıkacak mertebeler şöyle. Bu değerler bir yönetmelik sınırı değil, şartname pratiğidir; her biri kendi kabul kriteriyle birlikte okunur:

Direnç, bu kriteri sağlamak için bir araçtır; kriterin kendisi değildir. Aynı direnç değeri, iki farklı tesiste biri uygun, biri uygunsuz çıkabilir — çünkü üstteki koruma cihazının açma karakteristiği ikisinde de farklıdır.

Pratik sonuç şu: raporda tek başına bir ohm değeri görmek yeterli değil. Ölçümün hangi tesis türü için, hangi kabul kriterine göre yapıldığı yazılı olmalı. Yazmıyorsa, o rapor bir sayı veriyor ama bir cevap vermiyor.

Daha fazla ipucu ve bilgi için bara mesnet izolatörü seçimi ile ilgili diğer yazımızı okumayı unutmayın.

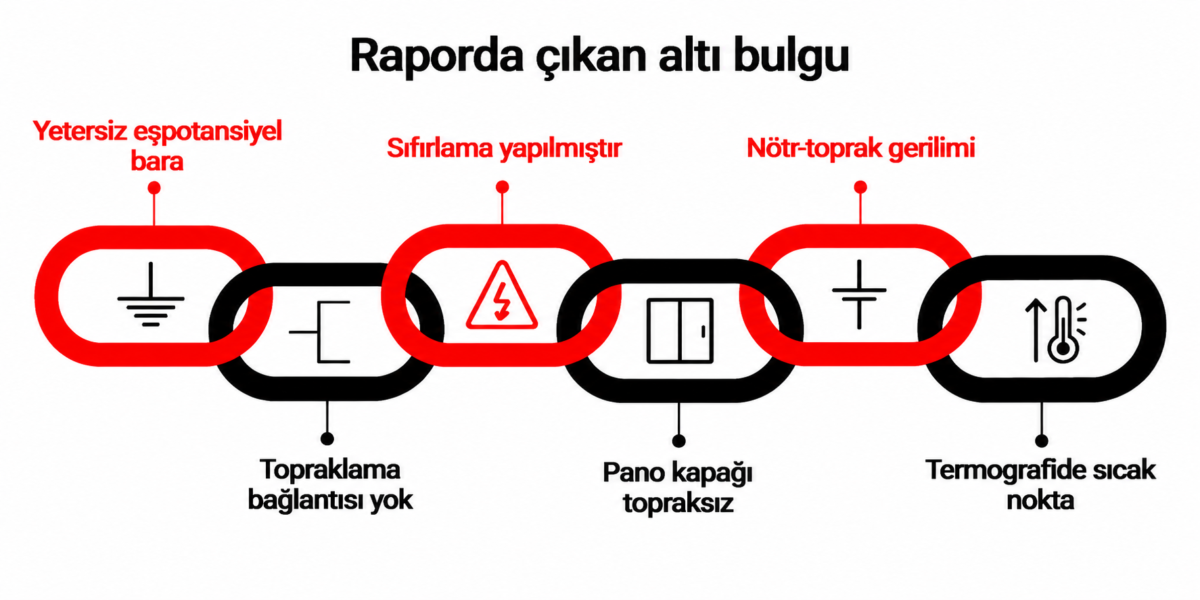

Raporda çıkan altı bulgu ve barayla ilişkisi

Bulguyu kaynağında kapatırsınız — her rapor notunu fiziksel nedenine bağladığınızda. Altı bulgunun beşi aynı bileşende toplanıyor, ve bunu görmeden yapılan düzeltmeler ertesi yıl tekrar bulgu olarak dönüyor.

Aşağıdaki ifadeler uydurma değil; EMO’nun periyodik kontrol rapor şablonunda hazır seçenek olarak duruyorlar. Bir bulgunun matbu hâle gelmiş olması, sahada ne sıklıkta görüldüğünün en dürüst göstergesidir.

1. “Eşpotansiyel baraya irtibat sağlanmış, ancak yetersiz.” Neden: kesit küçük seçilmiş, ya da bağlantı boyalı sacın üstünden yapılmış. Sonuç: süreklilik testinden geçer, ama empedans yüksektir; arıza akımı beklenen yolu kullanmaz ve koruma beklenen sürede açmaz. Düzeltme: metale kadar temizlik ve hesaplanmış kesit. Bu bulgu neredeyse hiçbir zaman tek başına gelmez; yanında dördüncü ya da altıncı madde de vardır.
2. “Topraklama bağlantısı yok.” Neden: pano büyümüş, yeni kola bara üzerinde pozisyon kalmamış. Sonuç: ya iki iletken tek cıvatanın altına sıkışmıştır — ki bu, ikisinin de gevşemesi demektir — ya da bağlantı hiç yapılmamıştır. Düzeltme: boş pozisyon payı, altıncı bölümün konusu. Panolar büyür; hiçbir tesis kurulduğu gün donmuş hâlde kalmıyor.
3. “Sıfırlama yapılmıştır.” Türkiye’ye özgü ve listedeki en ciddi bulgu. Koruma iletkeni yerine nötrün kullanılması demek. Bir sonraki bölümün tamamı buna ayrıldı, çünkü hem en tehlikelisi hem de düzeltmesi en pahalı olanı.
4. “Pano kapağı topraksız.” Neden: menteşe iletken sayılmış. Menteşe boyalıdır, yağlıdır ve zamanla aşınır; iletken değildir. Sonuç: kapağa monte edilmiş buton, sinyal lambası veya ölçü aletinin gövdesi kopuktur — yani operatörün gün boyu elini attığı yüzey. Düzeltme: kapak ile gövde arasına örgülü bakır iletken. Örgülü, çünkü kapak günde onlarca kez açılıp kapanıyor ve tek telli iletken kısa sürede yoruluyor.
5. “Nötr-toprak gerilimi nedeniyle ölçüm yapılamadı.” Neden: koruma iletkeninde işletme akımı dolaşıyor. Bu ifade iki şeyi aynı anda söyler: ölçüm yapılamamıştır, ve zaten bir arıza vardır. Raporda “ölçülemedi” ibaresini teknik bir aksaklık sanıp geçmek, en sık yapılan okuma hatasıdır. Düzeltme: PEN ayrım noktasının denetimi.
6. Termografide sıcak nokta. Neden: gevşek ya da oksitlenmiş bağlantı. Geçiş direnci yükselir, ısı artar, ısı bağlantıyı daha da bozar; döngü kendini besler ve hiçbir aşamada koruma cihazına görünmez. Düzeltme: yüzey hazırlığı ve tork, yedinci bölüm.

Raporu okurken şunu deneyin: bulguları sayfa sırasına göre değil, birleştikleri düğüme göre gruplayın. Genellikle geriye iki ya da üç kök sebep kalır, ve çoğu zaman ikisi de aynı panodadır.

Bir de şu var: bulguların çoğu montaj hatası değil, proje eksiği. Boş pozisyon bırakılmamışsa, bu bir montaj kararı değildir; kesit kablo sayısına göre verilmişse, bunu sahadaki ekip icat etmemiştir. Bu yüzden düzeltmeyi yalnızca bakım ekibine havale etmek işe yaramaz — ertesi yıl aynı satır aynı yerde çıkar.

Son bir okuma notu. Rapordaki “uygun” ifadeleri de bulgular kadar bilgi taşır. Bir ölçümün hangi koşulda alındığı yazılmamışsa, o satır bir kanıt değil, bir kayıttır. Yük altında mı ölçülmüş, hangi kabul kriterine göre değerlendirilmiş, cihazın kalibrasyonu geçerli mi — bu üç soru raporu imzalayan mühendise sorulur, ve cevapları raporun ekinde bulunur.

Raporun bulguları bir eksik parça listesi değil, aynı düğümün farklı belirtileridir.

Benzer konular hakkında daha fazla bilgi almak için elektrik panolarında bara kullanımı yazımıza göz atabilirsiniz.

makinelerimizi sahada izleyin

Bara İşleme Makinası

Bara Bükme Makinesi

Sac Metal İşleme Makinesi

Sıfırlama, PEN ve nötr–toprak ayrımı

Gövdeden dolaşan işletme akımını sıfırlarsınız — normal çalışmada koruma iletkeninde akım ölçmediğinizde. Bunun panodaki karşılığı, nötr–toprak birleşimini tesiste tek noktada tutmaktır.

İki iletken, iki ayrı iş. Nötr bir işletme iletkenidir: gün boyu dönüş akımı taşır, dengesiz yükte de taşımaya devam eder. Koruma iletkeni ise arıza anı dışında hiçbir şey taşımaz. Üzerinde akım varsa, tanım gereği bir sorun vardır.

PEN nedir ve nerede biter. Yönetmelik, sabit tesisatta belirli koşullar sağlandığında tek bir iletkenin hem koruma hem nötr görevini üstlenmesine izin verir; buna PEN iletkeni denir. Kritik nokta şu: bir kez ayrıldıktan sonra bir daha birleştirilmez. Ayrım noktası tesiste tektir ve nerede olduğu bilinir.

Sıfırlama nedir ve neden ayrı bir bulgu. Koruma iletkeni yerine nötrün kullanılmasıdır. Eski tesislerde hâlâ yaygın. Tehlikesi teorik değil: nötrün kopması hâlinde ona bağlı bütün cihaz gövdeleri faz gerilimine çıkar. Rapor şablonunda buna ayrı bir bulgu notu ayrılmış olması, sahada ne kadar sık görüldüğünün ölçüsüdür.

Panodaki karşılığı nedir. Nötr barası izolatör üzerine oturur, gövdeden ayrıdır. Toprak barası ise gövdeyle süreklidir. Aşağı akışta ikisi arasında köprü yoktur. Bu, iki bileşen arasındaki en temel ayrım: biri yalıtılmış, diğeri kasıtlı olarak sürekli. Nötr barası bir işletme düğümüdür, öteki bir koruma düğümü.

Ayrım noktası pratikte nerede. Çoğu sanayi tesisinde trafo çıkışındaki ana dağıtım panosudur: nötr oradan gelir, koruma barası oradan dallanır, ve ikisi orada tek bir noktada birleşir. Aşağıdaki bütün tali panolarda nötr ve koruma iletkenleri artık ayrıdır. Bu nokta projede işaretlenmemişse, sahada kimse nerede olduğunu bilmez ve zamanla ikinci bir köprü doğar.

Belirtisi nasıl anlaşılır. Nötr ile toprak arasında kayda değer bir gerilim okunuyorsa, ya da koruma iletkeninde pens ampermetre akım gösteriyorsa, köprü aşağıda bir yerde tekrarlanmıştır. Ölçüm yük altında yapılır; tesis boşken sonuç aldatıcıdır. Beş dakika sürer ve raporun en pahalı bulgusunu önler. Bu arada, kaçak akım rölesinin normal çalışmada sebepsiz açması da çoğu zaman aynı kökten gelir.

Bu yazıyı tamamlamak için trafo merkezi bara sistemleri hakkındaki rehberimize de göz atmanızı öneririz.

Topraklama barası kesiti: 16 mm² tabanı ve arıza akımı

Bara, arıza anında tavlanmayacak bir kesitle seçilir — ölçüsü, kısa devre süresince oluşan sıcaklık artışıdır. Kriter adyabatiktir ve hesabı tek satırdır.

Mesleğin en sık hatası: kesiti kaç kablo geleceğine göre seçmek. Kolay, hızlı ve problemin fiziğiyle ilgisiz.

Bileşen, üzerine bağlanan iletken sayısından dolayı arızalanmaz. Kısa devre sırasında üzerinden işletme akımının çok üstünde bir akım geçer. Metal ısınır, bakır tavlanır, mekanik özelliğini kaybeder ve bağlantı gevşer. Ertesi yılın termografisinde sıcak nokta olarak geri gelir.

Yönetmelik tabanı: bakırda 16 mm² ne anlama geliyor

Topraklama iletkenleri için mekanik dayanım ve korozyona karşı dayanıklılık bakımından en küçük kesitler bakırda 16 mm², alüminyumda 35 mm², çelikte 50 mm² olarak verilir (Ek-F, F.5’teki istisna saklı). Bu bir tabandır, hesap sonucu değil. Karıştırılması yaygın ve pahalı bir hata: 16 mm² “yeterli kesit” demek değil, “bunun altına inilemez” demektir.

Adyabatik kesit hesabı nasıl yapılır?

Isıl kriter tek formüle iniyor:

S = √(I²t) / k

S kesit (mm²), I arıza akımı (A), t korumanın açma süresi (s), k malzeme katsayısıdır. Çıplak bakır için k, başlangıç ve bitiş sıcaklığına bağlı olarak Yönetmeliğin ilgili çizelgesinden okunur; 30 °C’den 200 °C’ye izin veren tipik çıplak bakır değeri 159‘dur. Ezberden yazılmaz, koşuluyla birlikte okunur. Koruma iletkenleri için çerçeve TS HD 60364-5-54‘tür.

Bir örnek, farkı görmek için. Panodaki arıza akımı 25 kA, malzeme çıplak bakır (k = 159) olsun:

Aynı pano, aynı akım, iki kattan fazla bakır. Süre beşte birine indiğinde kesit √5 ≈ 2,24 kat düşüyor, çünkü kesit sürenin kareköküyle değişiyor. Ve dikkat: her iki sonuç da 16 mm² tabanının çok üstünde.

t neden en kritik girdi. Koruma cihazının gerçek açma süresidir. 0,2 saniyede açan bir sistemde 1 saniye kullanmak gereksiz büyütür, sadece para kaybettirir. Ama seçicilik gecikmesi varken 0,2 saniye kullanmak kesiti yetersiz bırakır — bu ikincisi tehlikelidir ve sahada daha sık görülür.

A/mm² akım yoğunluğu doğrulama içindir, tasarım kriteri değildir. Kriter ısıldır; yoğunluk sadece sonucun makul olup olmadığını gösterir.

Ne isteyeceksiniz. Kısa devre hesabından o noktadaki arıza akımı, ve üstteki korumanın açma süresi. Bu iki veriyi sormadan kesit veren her tablo tahmin yürütüyordur.

Bir ayrım daha var. Baranın kesiti ile ona bağlanan tek bir koruma iletkeninin kesiti aynı şey değildir. Bara, üzerine bağlı bütün kolların arıza akımını taşıyabilecek düğümdür; tek bir kol iletkeni ise yalnızca kendi devresinin akımını taşır. Uygulamada bu, baranın en büyük kol iletkeninden belirgin biçimde geniş olması demektir.

Son olarak büyüme payı. Yönetmelik de kesit hesabında tesisin gelecekteki gelişmelerinin göz önünde bulundurulmasını ister. Pano beş yıl sonra iki kol daha alacaksa, hesabı bugünkü akımla yapıp yarın söküp değiştirmek en pahalı yoldur.

Bara, embare sisteminde kullanılan diğer bakır lamalarla (pletina) aynı malzemeden çıkar: boyuna kesilir ve pabucunuzun istediği iki delikli desene göre delinir. PAYAPRESS, bu işi yapan bakır bara kesme ve delme makinelerini üretir; uzunluğu, deliği ve boş pozisyon sayısını katalogtan bağımsız belirlemenizi sağlar.

Konuyu daha derinlemesine incelemek için yalıtma aralığı ve yüzeysel kaçak yolu hakkındaki yazımızı okuyabilirsiniz.

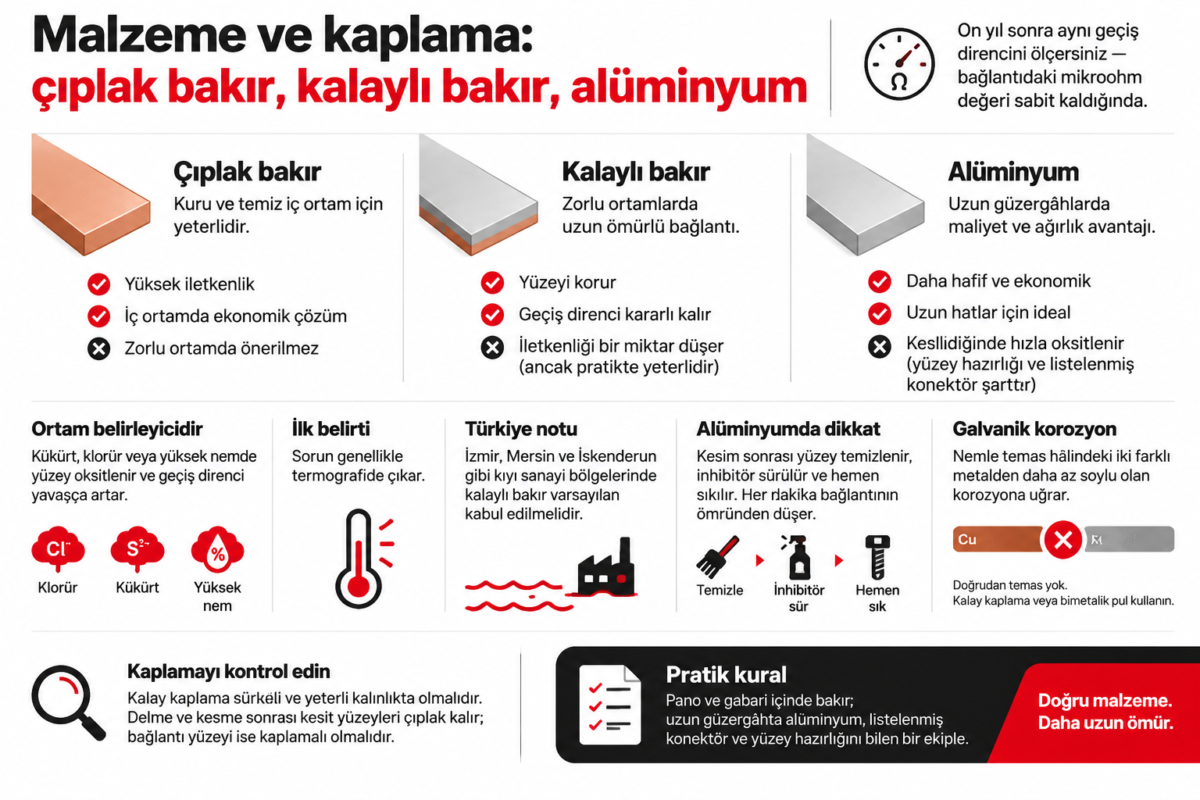

Malzeme ve kaplama: çıplak bakır, kalaylı bakır, alüminyum

On yıl sonra aynı geçiş direncini ölçersiniz — bağlantıdaki mikroohm değeri sabit kaldığında. Bunu belirleyen şey iletkenlik değil, ortama uygun kaplama ve doğru metal çiftidir.

Elektrolitik bakır referans malzemedir. Kuru, temiz ve iklimlendirilmiş bir iç ortamda çıplak bakır fazlasıyla yeterlidir; kaplama parası boşa gider.

Sorun elektriksel değil, ortamsaldır. Kükürt veya klorür içeren atmosferde yüzey oksitlenir, ve oksit ana metal gibi iletmez. Geçiş direnci yavaşça, sessizce ve kimse fark etmeden yükselir. İlk belirtisi genellikle termografide çıkar.

Kalaylı bakır yüzeyi korur ve bağlantıyı yıllarca kararlı tutar. Kaplamanın bara direncine katkısı ihmal edilebilir düzeydedir — kalay katmanı birkaç mikron kalınlıktadır ve akımın ezici çoğunluğu altındaki bakırdan geçer. Yani seçim iletkenlik kaybı değil, kaplama maliyeti üzerinden yapılır. Eşiği kişisel takdire bırakmayın: ortalama bağıl nem %70’i geçiyorsa, ya da ortamda klorür, kükürt veya iletken toz varsa kalaylı bakır seçilir.

Türkiye notu. İzmir, Mersin ve İskenderun gibi kıyı sanayi bölgelerinde tuzlu atmosfer nedeniyle kalaylı bakır varsayılan kabul edilmelidir, istisna değil.

Alüminyum, uzun güzergâhlarda maliyet ve ağırlık avantajı sağlar. Ama kesildiği anda dakikalar içinde yalıtkan bir oksit tabakası kurar. Yüzey fırçalanır, inhibitör sürülür ve hemen sıkılır; arada geçen her dakika bağlantının ömründen düşer. Listelenmiş konektör şarttır.

Galvanik korozyon. Nemle temas hâlindeki iki farklı metalden daha az soylu olanı korozyona uğrar. Bakır–alüminyum bağlantısında doğrudan temas engellenir: ya iki tarafta da kalay kaplama, ya bimetalik geçiş plakası kullanılır. Toprak altındaki geçişlerde aynı kural galvaniz şerit için de geçerlidir; bakırla doğrudan temas eden galvaniz, kısa sürede tükenir.

Kaplamayı da kontrol edin. Kalay kaplamanın işe yaraması için sürekli ve yeterli kalınlıkta olması gerekir. Delme ve kesme sonrasında kesit yüzeyleri çıplak kalır; bunlar bağlantı yüzeyi değilse sorun değil, ama pabuç oturacak yüzeyse kaplamanın zarar görmemiş olması gerekir. Bakır barayı kendiniz işliyorsanız, delik deseninin kaplamadan sonra değil önce belirlenmiş olması işi kolaylaştırır.

Pratik kural: pano ve gabari içinde bakır; uzun güzergâhta alüminyum, listelenmiş konektör ve yüzey hazırlığını bilen bir ekiple.

Montaj: izoleli mi doğrudan mı — ve radyal topoloji

Empedansı düşük ve kararlı bir yol elde edersiniz — montaj sonrası yol direncini miliohm mertebesinde ölçtüğünüzde. Bunu sağlayan iki şey var: izolatör üzerine montaj ve tanımlı bir bağlantı iletkeni.

İki uygulama, ikisi de doğru; koşulu farklı. Bara doğrudan pano gövdesine bağlanabilir. Ama izoleli bara kullanılıyorsa, gövde ile bara arasında tanımlı bir topraklama iletkeni bulunmak zorundadır. Bağlantı, sabitleme cıvatasına bırakılmaz.

Neden önemli. Doğrudan sacın üstüne monte edildiğinde süreklilik boyaya, galvaniz kaplamaya ve kimsenin bir daha bakmayacağı bir cıvatanın torkuna kalır. İlk yıl ölçümden geçer. Üçüncü yıl geçmez.

İzolatör ne zaman zorunlu sayılmalı: panoda sürücü, invertör veya hassas elektronik varsa. Orada mesele sadece koruma değil, gürültü yolunun tanımlı olmasıdır.

Topoloji — en sık yapılan ve en zor görülen hata. Baraların zincirleme bağlanması: A panosu B’ye, B panosu C’ye. Süreklilik ölçümünde sorunsuz çıkar, empedansta çöker. Her segment birbirine eklenir ve kapalı ilmekler oluşur.

Doğrusu radyaldir. Her tali bara, kendi iletkeniyle doğrudan ana toprak barasına gider. Yıldız topolojisi. Eşpotansiyel bara adıyla anılan ana birleştirme noktası, bu yıldızın merkezidir; binada temel topraklaması varsa potansiyel dengeleme barası da aynı merkeze bağlanır.

İstisna: orta gerilim şalt sahasında kriter tersine döner. Orada çok noktalı bir ağ kurulur, çünkü sorun gürültü değil, adım ve dokunma gerilimidir.

Delik sayısı ve deseni proje belirler, katalog değil. Mevcut kol sayısı artı öngörülen büyüme. Teslimde %25–30 boş pozisyon bırakın; ikinci bulgunun tamamı bu yüzden çıkıyor. Tek delikli pabuç zamanla döner, temas yüzeyini kaybeder ve süreksiz hâle gelir; desen iki delikli pabuca göre kurulur. Delikler arası mesafe, kullanacağınız pabuca göre satın almadan önce belirlenir.

Montaj bitince ölçün. Radyal bağlandığını gözle doğrulamak yetmez; her tali baradan ana barayla arasındaki yol direncini ölçün. Beklenen mertebe miliohmdur. Ondalık ohm mertebesinde bir değer okuyorsanız, arada ya boya vardır ya da bir cıvata torkunu kaybetmiştir. Bu ölçümü teslim dosyasına koyun: ertesi yıl karşılaştıracağınız tek referans odur.

Veri merkezi notu: telekomünikasyon ve bilgi işlem topraklaması için Avrupa referansı EN 50310‘dur. ANSI/TIA-607 bu coğrafyada kullanılmaz.

Daha fazlasını öğrenmek ister misiniz? Busbar Kanal Sistemi hakkındaki makalemiz bu konuyu daha kapsamlı şekilde ele alıyor.

Yüzey hazırlığı, sıkma torku ve termografi

Isıl çevrimlerle gevşemeyen bir bağlantı elde edersiniz — tork değerini doğrulayıp kayıt altına aldığınızda. Gereken üç şey var: temiz yüzey, Belleville pul ve kalibreli tork anahtarı.

Prosedürün kendisi kısa: metale kadar temizle, alüminyum varsa inhibitör sür, iki delikli pabuç kullan, Belleville pul koy, üretici değerinde sık.

Temizlik yöntemi de keyfî değil. Yüzey, oksidi kaldıracak ama metali aşındırmayacak şekilde temizlenir; temizlikten sonra bağlantı bekletilmez. Bakırda birkaç saat, alüminyumda birkaç dakika içinde yeni oksit oluşur. Gres ya da benzeri bir yağ, temas yüzeyine sürülmez — inhibitör ile yağ aynı şey değildir.

Tork ezberden uygulanmaz. Değer, konektör üreticisinin talimatından alınır ve kalibreli anahtarla doğrulanır. “Elle sıkı” diye bir birim yok. Fazla sıkmak da bir hatadır: bakır akar, pul yatağını kaybeder ve bağlantı ilk ısıl çevrimde gevşer.

Belleville pulun işi, metal genleşip büzülürken bağlantıdaki basıncı korumaktır. Düz pul bunu yapmaz; bir kez gevşeyen bağlantı kendiliğinden toparlanmaz.

Değeri ve tarihi kaydedin. Altı ya da on iki ayda bir yeniden sıkma, iyi yaşlanan tesisi diğerinden ayıran tek uygulamadır. Kayıt yoksa, bir sonraki ekip aynı cıvatayı ya hiç sıkmaz ya da fazla sıkar. Basit bir etiket ve bir tarih, çoğu zaman bir sonraki termografi bulgusunu tek başına önlüyor.

Termografi ölçümü yılda bir ve mutlaka yük altında yapılır. Yüksüz çekilen termografi hiçbir şey göstermez, çünkü ısıtacak akım yoktur. Sahada en sık yapılan ölçüm hatası budur ve rapora “uygun” olarak geçer. Ölçümün hangi yükte alındığı raporda yazmıyorsa, o ölçüm karşılaştırılabilir değildir.

Karar tablosu

Doğru barayı ilk seferde belirlersiniz — dört girdiyi (ortam, arıza akımı, pano içeriği, büyüme payı) aynı satırda okuduğunuzda.

Eşikleri kişisel takdire bırakmayın. Ortalama bağıl nem %70’in üstündeyse ya da klorür veya kükürt varsa, kalaylı bakır. Panoda sürücü veya hassas elektronik varsa, izolatör. Teslimde en az %25 boş pozisyon. Pano seti TS EN 61439 kapsamında doğrulanıyorsa, koruma devresinin sürekliliği zaten bu doğrulamanın bir parçasıdır.

Tablodaki dört satır birbirinin alternatifi değil; aynı tesiste dördü birden bulunabilir. Karar, pano pano verilir. Bir sanayi tesisinde ana dağıtım panosu doğrudan montajla, yanındaki sürücü panosu izolatörle, sahadaki dış ortam panosu kalaylı bakırla çözülür — ve üçü de aynı ana bara radyal olarak bağlanır.

Bu rehberi beğendiyseniz, daha fazla bilgi için bakır bara akım taşıma kapasitesi hakkındaki detaylı yazımıza göz atabilirsiniz.

Sonuç: karar sırası

Baştaki üç bulguya dönelim. Yetersiz irtibat bir kesit ve yüzey meselesiydi. Topraksız kapak bir montaj detayıydı. Sıfırlama ise tesisin topolojisiyle ilgiliydi. Üçü de aynı düğümde birleşiyor, ve üçü de proje aşamasında karar verilmiş olsaydı hiç yazılmayacaktı.

Bir topraklama barası için karar sırası tek cümleye sığıyor: arıza akımı ve gerçek açma süresini al → adyabatik kesiti hesapla → ortamına göre kaplamayı seç → radyal bağla → torku ver ve kaydet → yılda bir ölçtür.
