Bara Mesnet İzolatörü Seçimi: Kısa Devrede İlk Kırılan Parça Neden Bara Değil?

Bara mesnet izolatörü seçimi; kısa devre kuvvetleri, yalıtım mesafeleri, çalışma sıcaklığı ve montaj geometrisinin birlikte değerlendirilmesini gerektirir. Yalnızca izolatörün yüksekliğine veya diş ölçüsüne bakmak yeterli değildir. Bara, mesnet, bağlantı elemanları ve taşıyıcı yapı, panonun öngörülen çalışma ve arıza koşullarında birlikte görev yapmalıdır.

Pano imalatında bir bara işleme makinesi ile hazırlanan iletkenlerin delik konumları ve bükümleri, mesnet yerleşimiyle uyumlu olmalıdır. Doğru işlenen bir bara montajı kolaylaştırır; ancak izolatörün elektriksel ve mekanik uygunluğu ayrıca doğrulanmalıdır.

Kısa devrede izolatör çatlayabilir, bara eğilebilir veya bağlantı yerinden çıkabilir. Hasarın her zaman aynı parçadan başladığı söylenemez. Bu rehberde bara izolatörünün görevini, katalog verilerini nasıl okuyacağınızı ve mesnet aralığını hangi koşullara göre belirleyeceğinizi ele alıyoruz.

Mesnetin iletkenler ve bağlantılarla birlikte üstlendiği görevi anlamak için bara Sistemleri rehberimizden başlayabilirsiniz.

Dinlemeyi tercih ediyorsanız, konuyla ilgili ses dosyasını aşağıdan dinleyebilirsiniz.

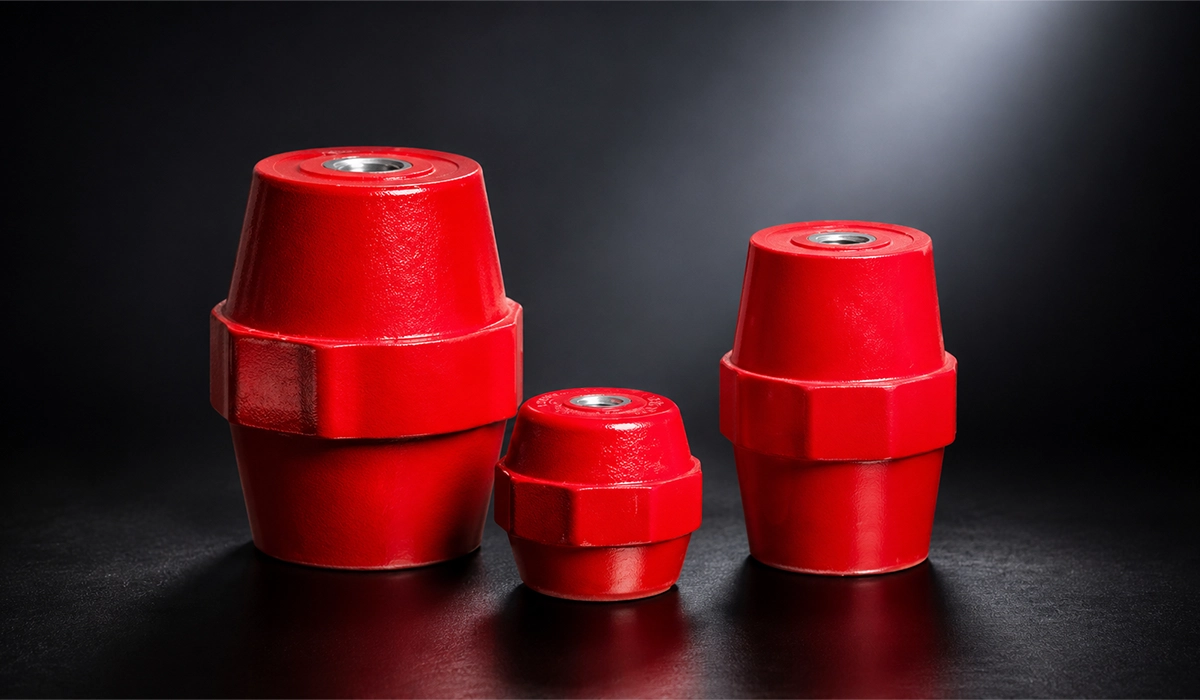

Bara Mesnet İzolatörü Nedir, Ne İşe Yarar?

Bara mesnet izolatörü, elektrik panosundaki iletken barayı taşıyan ve tasarlanan yerleşime göre baranın gövdeden veya diğer iletkenlerden elektriksel olarak ayrılmasına katkı sağlayan yalıtkan destek elemanıdır. Sahada bara izolatörü, bara mesnedi veya pano mesnet izolatörü adlarıyla da anılır. Ancak her bara tutucu yalıtkan değildir; seçilen parçanın işlevi teknik çizim ve ürün verisiyle kontrol edilmelidir.

• Mekanik destek: Baranın ağırlığını ve tasarımda öngörülen mekanik yükleri taşıyıcı yapıya aktarır.
• Elektriksel yalıtım: Gerilim ve ortam koşullarına uygun yalıtım düzeninin bir parçasını oluşturur.
• Konumun korunması: Bara hizasını ve faz yerleşimini belirlenen sınırlar içinde tutmaya yardımcı olur.

Bakır bara izolatörü seçerken yalnızca iletken malzemeye odaklanmayın. Aynı bakır bara, farklı faz mesafeleri veya mesnet açıklıklarıyla kullanıldığında farklı mekanik zorlanmalara maruz kalabilir. Alüminyum bara için de ilgili sistemin uygunluğu ayrıca kontrol edilmelidir.

Mesnet İzolatörü ile Bara Buşingi Arasındaki Fark

Mesnet izolatörü öncelikle barayı destekler ve konumunda tutar. Buşing ise iletkenin bir bölme veya gövde sınırından yalıtılmış biçimde geçmesini sağlar. Bazı ürünler birden fazla işlev üstlenebilir; fakat bir geçiş parçası, mekanik yük kapasitesi doğrulanmadan mesnet yerine kullanılamaz.

Bölmeler arasındaki geçişin nasıl çözüldüğünü karşılaştırmak için Bara Buşingi yazımızı inceleyebilirsiniz.

Kısa Devre Dayanımı: Akım Değeri ile Mekanik Yükü Ayırın

Bara mesnet izolatörü seçimi için kısa devre etüdünden gelen akım bilgileri başlangıç noktasıdır. Ancak amper veya kiloamper cinsinden verilen bir akım, izolatöre gelen newton cinsinden kuvvetle aynı büyüklük değildir. Kuvvet hesabında bara geometrisi, iletkenlerin yerleşimi, faz mesafeleri ve destek koşulları da yer alır.

Kısa devre değerlendirmesinde beklenen tepe akımı ile sistemin anma tepe dayanma akımı (Ipk) birbirinden ayrılmalıdır. Icw ise belirtilen süre için anma kısa süreli dayanma akımını ifade eder. Akım sınırlayan bir koruma cihazı kullanılıyorsa, doğrulamanın geçerli olduğu cihaz ve geçirdiği akım ile enerji koşulları da dikkate alınır.

İzolatör kataloğundaki çekme, basma, eğilme veya burulma verileri birbirinin yerine kullanılamaz. Yükün yönünü, uygulama noktasını ve değerin izin verilen çalışma yükü mü yoksa deneydeki kırılma sınırı mı olduğunu kontrol edin. Kırılma kuvvetini doğrudan izin verilen tasarım yükü kabul etmek doğru değildir.

Dinamik Etkiler Neden Önemlidir?

Kısa devre kuvveti zamanla değişir. İletken ve mesnet düzeninin rijitliği, doğal frekansı ve arıza akımının dalga şekli, mekanik tepkiyi etkiler. Bu nedenle yalnızca statik yük kontrolü her düzen için yeterli değildir. IEC 60865-1, alternatif akım sistemlerinde kısa devrenin mekanik ve termik etkilerinin hesaplanmasına ilişkin yöntemleri kapsar.

Üreticinin doğruladığı bir bara sistemi kullanılıyorsa belirtilen kesit, faz düzeni, mesnet aralığı ve koruma koşullarına uyun. Bu verilerden sapıldığında aynı kısa devre dayanımının korunduğunu varsaymayın. Beyanların anlamını ayrıntılı okumak için bara kısa devre dayanımı rehberimize bakabilirsiniz.

Bara Mesnet İzolatörü Aralığı Nasıl Belirlenir?

Mesnet aralığı, barayı taşıyan ardışık destek noktaları arasındaki açıklıktır. Fazlar arasındaki mesafe veya izolatör yüksekliğiyle karıştırılmamalıdır. Bütün panolar için geçerli bir “her 50 cm’de bir mesnet” kuralı yoktur.

Aralığın belirlenmesinde bara kesiti ve yönü, faz başına iletken sayısı, kısa devre seviyesi, taşıyıcı yapının rijitliği ve üreticinin doğrulanmış montaj düzeni birlikte değerlendirilir. Daha kısa açıklık çoğu düzen için mekanik zorlanmayı azaltabilir; fakat seçilen aralık yine de hesap veya uygun doğrulama verisiyle desteklenmelidir.

1. Yerleşimi tanımlayın: Bara ölçülerini, yönünü, faz mesafelerini ve bağlantı noktalarını belirleyin.
2. Arıza koşullarını alın: Beklenen kısa devre akımını, tepe değerini ve korumanın açma koşullarını kontrol edin.
3. Uygun destek düzenini seçin: Sistemin montaj talimatı ve dayanım verileriyle karşılaştırın.
4. Son geometriyi kontrol edin: Bara sapmasının ve montaj toleranslarının gerekli yalıtım mesafelerini olumsuz etkilemediğini doğrulayın.

Faz mesafesinin büyütülmesi her zaman uygulanabilir değildir; pano hacmi, bağlantı geometrisi ve doğrulanmış tasarım buna sınır koyar. Ayrıca havadaki açıklık ile yalıtkan yüzey boyunca ölçülen kaçak yolu farklı kriterlerdir. Bu ayrım için yalıtma aralığı ve yüzeysel kaçak yolu yazımızı okuyabilirsiniz.

Mesnet İzolatörü Çeşitleri: Malzeme ve Ortam Uyumu

Bara mesnet izolatörü çeşitleri, malzemeye ve montaj yapısına göre ayrılır. Cam elyaf takviyeli polyester, epoksi reçine, uygun mühendislik termoplastikleri ve porselen bunlar arasındadır. Malzeme adı tek başına mekanik dayanımı, alev davranışını veya dış ortam uygunluğunu kanıtlamaz; bunlar ürünün formülasyonuna, geometrisine ve deney verilerine bağlıdır.

CTI, Kirlilik ve Yalıtım Yüzeyi

CTI, katı yalıtkan malzemenin belirli deney koşullarında yüzeysel iletken iz oluşumuna karşı davranışını ifade eder; deney yöntemi IEC 60112’de tanımlanır. Yüksek CTI değeri, gerekli kaçak yolu hesabını veya temizlik ihtiyacını ortadan kaldırmaz. Pano içindeki iletken toz, nem ve yoğuşma riski ayrıca değerlendirilmelidir.

Makine elektrik donanımına ilişkin şartlar da ilgili projenin kapsamında değerlendirilmelidir; bu konu ayrı bir yazının kapsamındadır.

960 °C Kızgın Tel Deneyi, Çalışma Sıcaklığı Değildir

IEC 61439 kapsamındaki anormal ısı ve yangın dayanımı doğrulamasında, akım taşıyan parçaları yerinde tutan uygun kapsamdaki yalıtım parçaları için 960 °C kızgın tel deneyi söz konusudur. Bu değer izolatörün sürekli olarak 960 °C’de çalışabileceği anlamına gelmez. İlgili doğrulama yöntemi ve uygulanabilirlik, pano ve malzeme koşullarına göre değerlendirilir.

Çalışma sıcaklığını ürünün teknik veri sayfasından alın; bara ile temas bölgesindeki sıcaklığı da hesaba katın. UL 94 sınıfı ile kızgın tel deneyini eşdeğer kabul etmeyin. Malzemenin ısıl sınırlarını pano yerleşimiyle birlikte değerlendirmek için bara sıcaklık artışı rehberimizi inceleyebilirsiniz.

Yükseklik, Diş Ölçüsü ve Tarak İzolatör Seçimi

İzolatör yüksekliği, baranın taşıyıcı yüzeyden uzaklığını etkiler; fakat fazlar arasındaki gerekli mesafeyi tek başına belirlemez. Aynı şekilde, daha yüksek bir izolatör otomatik olarak daha güvenli değildir. Yükün uygulama noktası yükseldikçe tabana aktarılan eğilme momenti artabilir; seçilen ürünün ilgili yük kapasitesi kontrol edilmelidir.

M6, M8 veya M10 gibi diş ölçüleri montaj arayüzünü tanımlar. Üst ve alt bağlantılar farklı olabilir. Cıvatanın diş kavrama uzunluğu, kör deliğin kullanılabilir derinliği ve üreticinin sıkma torku birlikte değerlendirilmelidir. Cıvatanın deliğin dibine dayanması, doğru sıkma kuvveti oluşmasını engelleyebilir veya parçaya zarar verebilir.

Tarak izolatör, birden fazla barayı belirli bir düzen içinde taşımak için kullanılır. Tekli mesnet ile tarak izolatör arasındaki seçim; bara sayısına, kesitine, yönüne ve üreticinin izin verdiği yerleşime bağlıdır. Sabit yuva ölçüsü montajın tekrarlanabilirliğini destekler; ancak dayanımın bu geometri için doğrulanması gerekir.

Büküm geometrisi, baranın mesnetlere zorlanmadan oturmasını sağlamalıdır. İmalat aşamasında uygun bir Bara Bükme Makinesi kullanılması, tasarlanan açının ve bağlantı konumunun tekrarlanabilir biçimde hazırlanmasına yardımcı olur.

Sabit ve Kayar Mesnetler: Isıl Genleşmenin Yönetilmesi

Bara çalışma sırasında ısındıkça uzar. Uzun hatlarda veya farklı parçaların birbirine bağlandığı düzenlerde bu hareketin nasıl karşılanacağı tasarımda belirlenmelidir. Genleşmeyi bütün bağlantılarda engellemek, mesnetlere ve bağlantı elemanlarına ek mekanik yük aktarabilir.

Sabit mesnet, ilgili yöndeki hareketi sınırlar; kayar mesnet ise tasarımın izin verdiği yönde hareket olanağı sağlar. Ancak “bir mesnet sabit, diğerlerinin tamamı kayar” düzeni her pano için evrensel bir kural değildir. Sabit noktaların sayısı ve yeri; hat uzunluğuna, bölümlere, genleşme elemanlarına ve üreticinin sistem tasarımına göre belirlenir.

Bara tutucu ve kelepçeler, öngörülen kısa devre yüklerinde iletkeni yerinde tutarken tasarlanan hareketi de karşılamalıdır. Bağlantının hareket kazanması için cıvatayı gevşek bırakmak uygun bir yöntem değildir. Hareket, bu görev için tasarlanmış elemanlarla sağlanmalıdır.

Esnek bağlantı kullanılması düşünülüyorsa ürünün hareket, akım ve bağlantı sınırları birlikte kontrol edilmelidir. Örgülü ve lamine çözümler arasındaki farkları Flexible Bara yazımızda ele alıyoruz.

Montajda Delik Hizası, Cıvata Boyu ve Sıkma Torku

Uygun izolatör seçilse bile yanlış montaj yük kapasitesini olumsuz etkileyebilir. Barayı deliklere oturtmak için çekmek, zorlamak veya izolatör üzerinde bükmeye çalışmak, henüz enerji verilmeden parçaya ek yük bindirebilir. Montajdan önce delik merkezleri, destek yüzeyleri ve bara hizası kontrol edilmelidir.

Tekrarlanan kesme ve delme işleri için bir CNC Bara Kesme ve Delme Makinesi ile hazırlanan parçalar, mesnet çizimindeki delik düzenine göre üretilmelidir. İmalat doğruluğu montaj uyumunu destekler; pano tasarımının doğrulanması ayrıca gerekir.

İzolatör sıkma torku için bütün ürünlere uygulanabilecek tek bir değer yoktur. Bağlantı tipi, metal insert, diş ölçüsü ve gövde tasarımı farklıdır. Üreticinin tork talimatı, uygun cıvata ve rondela düzeniyle birlikte uygulanmalıdır.

Mesnet bağlantısı ile akım taşıyan bara birleşimi aynı görevde değildir. Mesnet cıvatası barayı mekanik olarak tutarken, iletken birleşiminde elektriksel temas koşulları da belirleyicidir. Bu nedenle birleşim yüzeylerini değerlendirmek için Bara Temas Yüzeyi Hazırlığı rehberimizi okuyabilirsiniz.

Ücretsiz indir

Her makine, teknik özellik ve yapılandırma — tek bir PDF'te

E-posta

Kataloğu İndir

WhatsApp'ı mı tercih edersiniz? Bizimle sohbet edin.

Bara Yalıtımı: Makaron, Kapak ve Faz Bariyeri

Mesnet izolatörü ile bara üzerindeki yalıtım farklı görevler üstlenir. Makaron veya kaplama iletken yüzeyini yalıtabilir; kapak belirli bir bağlantı bölgesine erişimi sınırlandırabilir; faz bariyeri ise bölümlendirme veya yalıtım düzeninin bir parçası olabilir. Bunlardan herhangi biri diğerinin yerine kendiliğinden geçmez.

Bara makaronu seçerken gerilim, sıcaklık, kalınlık ve uygulama talimatını kontrol edin. Renkli bir kılıfın bulunması tek başına elektriksel uygunluğu kanıtlamaz. Ayrıca kaplama ve kılıf, baranın ısı alışverişini değiştirebilir; etkisi kullanılan malzeme ve yerleşime göre değerlendirilmelidir.

Faz bariyerini, özel olarak bu amaçla tasarlanıp doğrulanmadıkça kısa devrede savrulan barayı durduracak mekanik destek olarak kabul etmeyin. Bağlantı bölgesindeki kapağın bulunması da gerekli mesafelerden, mesnet dayanımından veya enerji kesilmeden çalışma yasağından bağımsız bir güvenlik garantisi değildir.

Cıvatalı birleşimlerdeki açık bölgelerin korunmasını planlamak için bara izolasyon kapağı yazımızdaki seçim ve montaj kriterlerini inceleyebilirsiniz.

Seçim ve Montaj Kontrolü: Sık Yapılan Hatalar

1. Yalnızca yükseklik ve diş ölçüsüne göre almak: Gerilim, yük yönü, sıcaklık ve ortam uygunluğunu da kontrol edin.
2. Kırılma kuvvetini çalışma yükü kabul etmek: Katalog değerinin hangi deney ve yük koşuluna ait olduğunu üreticiden doğrulayın.
3. Mesnet aralığını alışkanlıkla belirlemek: Bara geometrisi ve kısa devre koşulları için geçerli doğrulama verisini kullanın.
4. Barayı montaj sırasında zorlamak: Delik veya büküm uyumsuzluğunu izolatöre yük bindirerek gidermeyin.
5. Yanlış cıvata boyu veya tork kullanmak: Kör delik derinliğine, bağlantı elemanlarına ve üretici talimatına uyun.
6. Kısa devre sonrasında yalnızca görünen kırığı değiştirmek: Bara, bağlantı, taşıyıcı yapı ve yalıtım elemanlarını arızanın etkileri bakımından birlikte değerlendirin.

Arıza sonrasında yalnızca bütün cıvataları yeniden sıkmak yeterli bir kontrol değildir. Çatlaklar, kalıcı şekil değişimi, yüzey izleri ve hasarlı bağlantılar araştırılmalı; ölçümler, değişim ve yeniden devreye alma işlemleri ekipmanın üretici talimatları doğrultusunda yetkin kişilerce yapılmalıdır.

Sipariş Öncesi Kontrol Listesi

• Bara ölçüsü, faz başına iletken sayısı ve yerleşim çizimi belli mi?
• Beklenen kısa devre koşulları ile sistemin dayanım beyanı uyumlu mu?
• Mesnet açıklığı ve yük yönü, üreticinin verileriyle karşılaştırıldı mı?
• Yalıtım gerilimi, darbe dayanımı ve gerekli mesafeler kontrol edildi mi?
• Çalışma sıcaklığı, kirlenme ve yoğuşma koşulları değerlendirildi mi?
• Diş ölçüsü, cıvata boyu, tork ve montaj talimatı tanımlı mı?
• Seçilen ürünün teknik veri sayfası ve gerekli doğrulama belgeleri mevcut mu?

Bara Mesnet İzolatörü Fiyatı Neye Göre Değişir?

Bara mesnet izolatörü fiyatı; malzeme, gövde ölçüsü, metal insert yapısı, yük kapasitesi, gerilim gereksinimi, doğrulama belgeleri ve sipariş miktarına göre değişir. Aynı yüksekliğe ve diş ölçüsüne sahip iki ürün teknik olarak eşdeğer olmayabilir. Teklifleri, aynı kullanım koşullarını karşılayan ürünler arasında karşılaştırın.

Doğru seçim, izolatörün panodaki gerçek görevine uygun verilerle yapılır. Yükü taşımak, gerekli yalıtımı sağlamak ve montaj konumunu korumak birlikte değerlendirilmelidir. Hasarın yalnızca tek bir bileşenden kaynaklandığı varsayımına düşmemek için bara arızaları rehberimizdeki belirtiler ve nedenleri de inceleyebilirsiniz.
