Orta gerilim bara sistemleri: kesit ve imalat hataları hücreyi nasıl tip testinde bırakır

Orta gerilim bara sistemlerinde bara, hücrenin arızasının bedeli en ağır olan bileşenidir. Kesiti, malzemesi ve imalat kalitesi hücrenin ısıl performansını ve kısa devre dayanımını birlikte belirler; üçünden biri yanlışsa diğer ikisi telafi etmez.

Ve makalenin tezi şu: bara arızalarının neredeyse tamamı, arıza anından çok önce yapılmış hataların gecikmiş görünümüdür. Yanlış kesit, belirtilmemiş malzeme sınıfı ya da çapaklı bir yüzey, ne devreye alma sırasında ne de ilk yılda kendini gösterir. Tip testine ya da ilk ciddi ısıl olaya kadar bekler.

Aşağıda sırasıyla şunlar var: beş arıza modunun mekanizması, iki-hesap kuralı, malzeme sınıfı, TEDAŞ’ın bara bölmesine ve rakıma getirdiği şartlar, imalat disiplini ve bağlantı hazırlığı. OG bara tasarımında karar verecek kişinin masasında olması gereken çerçeve budur.

Bu içerik teknik bilgilendirme amaçlıdır; resmî standart metninin veya akredite laboratuvar değerlendirmesinin yerini tutmaz.

Alternatif olarak, kolaylığınız için bu makalenin sesli versiyonu aşağıda bulunmaktadır.

Bara hatası hücreye ne yapar

Orta gerilim bara sistemlerinde arızayı mekanizmasıyla teşhis edersiniz — belirtiyi değil, kök nedeni kayda geçirdiğinizde. Bunun için beş arıza modunu birbirinden ayırmak gerekiyor, çünkü sahada üçü aynı anda görünür.

Isıl aşırı yük. Seçilen kesit için akım yoğunluğu fazladır. İletken sıcaklığı yalıtım sınıfının sınırını aşar; yalıtım sertleşir, çatlar ve dielektrik olarak çöker. Bara sağlam görünür, çevresi bozulur.

Kısa devre dayanım yetersizliği. Kesit, anma kısa süreli dayanma akımı için yetersizdir. Arıza anında mekanik deformasyon ya da yanma oluşur. Bu mod normal işletmede hiçbir belirti vermez.

Yalıtım mesafesi ihlali. Faz-faz veya faz-toprak aralığı yetersizdir; atlama ve iç ark gelir. Rakım ve kirlilik seviyesiyle birlikte kötüleşir — ikinci bölümün konusu.

Bağlantı direnci. Kötü hazırlanmış temas yüzeyi zamanla direnç kazanır. Sıcak nokta oluşur, ısı yalıtımı ve bağlantıyı birlikte bozar, döngü kendini besler.

Çapak ve yüzey kusuru. Yalıtkan kılıfın yüzeye yapışmasını bozar ve altında boşluk bırakır. OG’de boşluk, elektrik alanının yoğunlaştığı yerdir.

Beşinin de kaynağı imalat öncesindedir.

Tabloyu okurken şuna dikkat edin: sağ sütundaki sonuçların hiçbiri işletme sırasında teşhis edilemiyor. Isıl aşırı yük yılda birkaç derece ilerler, bağlantı direnci sessizce yükselir, kısa devre yetersizliği ise arıza anına kadar hiçbir belirti vermez. Bu yüzden bara arızalarında “ne oldu” sorusundan çok “Hangi karar aşamasında kaçtı” sorusu iş görür.

Bu bilgileri genişletmek ve daha fazlasını öğrenmek için Bara Sistemleri hakkındaki yazımızı okuyabilirsiniz.

Bara performansını belirleyen mühendislik değişkenleri

Kesiti doğru kriterle seçersiniz — iki hesabın büyüğünü aldığınızda. Çünkü OG’de yöneten kriter çoğu zaman sürekli akım değildir.

Malzeme ve sınıf

Malzeme sınıfını satın alma belgesine yazarsınız — çünkü “bakır bara” ifadesi tek başına ne iletkenliği, ne sertliği, ne de büküm davranışını tanımlar.

Elektrolitik bakır (Cu-ETP, EN 13601) iç mekân OG hücrelerinde standart tercihtir: yaklaşık 58 MS/m iletkenlik, iyi bağlantı davranışı, gümüş kaplı donanımla uyum. Alüminyum bara ağırlık veya maliyet belirleyici olduğunda kullanılır; aynı akım için yaklaşık 1,6 kat kesit, her bağlantıda yüzey hazırlığı ve galvanik korozyonu önlemek için bimetalik donanım ister.

Sınıf da fark eder. Oksijensiz bakır (Cu-OF) hidrojen gevrekliğine karşı bağışıktır ve sünekliği daha yüksektir; sert lehimli bağlantı ya da dar yarıçaplı büküm gerektiren imalatlarda tercih edilir. Sertlik durumu da yazılmalıdır: EN 13601’de yarı sert (R250) bara, büküm ile mekanik dayanım arasında dengeli seçimdir; sert (R300) bara bükümde çatlama riski taşır.

Ve Türkiye’de bu bir tercih değil, şartname şartıdır. TEDAŞ’ın metal mahfazalı modüler hücre şartnamesi, korozyona karşı önlemler başlığı altında akım taşıyan parçaların demir içermeyen metalden olmasını istiyor. Demir parçalar galvanizli ya da boyalı olacak; imalatta kullanılan malzemeler galvanik korozyona yol açmayacak biçimde seçilecek. Malzeme sınıfını satın alma belgesine yazmak, iyi uygulama değil, ihale şartı.

Daha fazla keşfetmek için bara mesnet izolatörü seçimi hakkında hazırladığımız kapsamlı içeriğe göz atabilirsiniz.

İki hesap — ve OG’de yöneten hangisi

Bu bölüm makalenin merkezi. Bara akım taşıma kapasitesi tek bir hesapla belirlenmez; iki ayrı hesap çalıştırılır ve büyüğü seçilir.

1. Sürekli akım. Akım yoğunluğu, mahfaza havalandırması, ortam sıcaklığı ve izin verilen sıcaklık artışı belirler. İzin verilen artış IEC 62271-1’den gelir: cıvatalı bağlantıda çıplak bakır için 50 K (90 °C), kalaylı için 65 K (105 °C), gümüş kaplı için 75 K (115 °C). Kapalı OG hücrede bakır için mertebe olarak 1,5–2,0 A/mm² konuşulur — ama bu bir tasarım kriteri değil, sonucun makul olup olmadığını anlatan bir doğrulama aralığıdır.
2. Anma kısa süreli dayanma akımı. kA cinsinden ve tanımlı süreyle verilir. Türkiye’de yaygın değerler 16, 20, 25 ve 31,5 kA; süre 1 veya 3 saniye. TEDAŞ’ın hava yalıtımlı modüler hücre şartnamesi ana devre için 16 kA-etken, 1 saniye ve 40 kA-tepe veriyor.

Şartname metni bu iki hesabı zaten birbirine bağlıyor. Ana baralar, bağlantı baraları ve bağlantı parçalarının kesitleri, belirtilen sıcaklık artış sınırlarını aşmamak üzere anma normal akımına göre boyutlandırılır. Aynı kesit, kısa süreli dayanım ve tepe dayanım akımının doğuracağı termik ve dinamik etkilere de dayanmak zorundadır.

En pahalı hata, tek cümlede: mühendis alçak gerilim alışkanlığını (3–4 A/mm²) OG’ye taşır, yalnızca sürekli akıma göre boyutlandırır, ve kesitin kısa devre için yetersiz olduğunu tip testinde öğrenir.

Bu konuya dair daha fazla açıklama ve örnek için elektrik panolarında bara kullanımı rehberimizi ziyaret edebilirsiniz.

Yalıtım, açıklık ve rakım

Hava aralığı ve yüzeysel kaçak yolu, anma gerilimi ve kirlilik derecesiyle birlikte hızla büyür. Bunun üstüne Türkiye’de sık atlanan bir değişken biniyor: rakım.

TEDAŞ şartnamesi hücreleri varsayılan olarak 1000 metre yükseltiye göre tasarlatıp test ettiriyor. Daha yükseği isteniyorsa, alıcının bu çalışma koşulunu Malzeme Listesinde ayrıca belirtmesi gerekiyor. Malzeme Listesinde bunun için ayrılmış bir alan var ve seçenek 1000 ya da 2000 metre olarak duruyor. Yani şartname rakımı bir detay olarak değil, sipariş parametresi olarak görüyor.

Fizik tarafında kural şu: 1000 metrenin üzerinde dış yalıtımın dayanım değerleri bir düzeltme katsayısıyla çarpılır. Çarpılan şey deney gerilimidir; hücrenin anma yalıtım düzeyi değişmez, o düzeyi ince havada kanıtlamak için daha yüksek gerilim uygulanır.

K = e^[m·(H − 1000) / 8150]

H metre cinsinden yükselti, m ise gerilim tipine bağlı bir üsteldir. Şebeke frekanslı, yıldırım darbe ve fazlar arası anahtarlama darbe gerilimleri için m = 1; boyuna anahtarlama darbesi için 0,9; faz-toprak anahtarlama darbesi için 0,75. Katsayı IEC 62271-1’in atıf yaptığı IEC 60071-2 ve IEC TR 62271-306 çerçevesinden gelir.

Rakamlara bakınca mesele netleşiyor. 17,5 kV bir hücrede yıldırım darbe dayanım gerilimi 95 kV-tepe, 36 kV’ta 170 kV-tepe olarak verilir. Bu değerler 1000 metre için geçerlidir:

İstanbul için doğru olan yalıtım aralığı Erzurum’da yetersizdir. Hiç ihracat yapmayan bir imalatçı bile bu duvara çarpar. Ortam sıcaklığı tarafında da benzer bir eşik var: şartname en yüksek ortam sıcaklığını 40 °C, 24 saatlik ortalamayı 35 °C olarak veriyor; bunun üzerinde anma akımı düşürülür.

Yalıtkan kılıf konusuna gelince: şartname, gerekli yalıtım seviyesinin sağlanması amacıyla ana baraların yalıtkan bir kılıfla kaplanmasını kabul edilebilir buluyor — zorunlu tutmuyor. Isı ile daralan makaron kullanılıyorsa imalattan sonra, çapaksız ve temiz yüzeye uygulanmalıdır. Kusurlu yüzey kılıf altında boşluk bırakır, boşluk alanı yoğunlaştırır.

Öğrendiklerinizi bir sonraki seviyeye taşımak için trafo merkezi bara sistemleri hakkındaki detaylı içeriğimize göz atın.

makinelerimizi sahada izleyin

Bara İşleme Makinası

Bara Bükme Makinesi

Sac Metal İşleme Makinesi

Mekanik ortam

Arıza anında baraya elektrodinamik kuvvetler biner. Bara mesnet izolatörü aralıkları, rezonansı ve delik çevresinde yorulmaya yol açan esnemeyi önleyecek şekilde seçilir; TEDAŞ şartnamesi bina içi mesnet izolatörlerini TS HD 578 S1 (IEC 60273) çerçevesine bağlar.

Yük ve yüksüz durum arasındaki ısıl çevrim, cıvatalı bağlantıda tekrarlı gerilme yaratır. OG’de doğru tork ve yaylı pul opsiyon değil şarttır — ve bu da şartnamede yazılı. Akım taşıyan tüm parçaların bağlantı cıvataları ve somunları beyan edilen tork değerinde sıkılır ve işaretlenir.

Sık görülen hatalar: yalnızca sürekli akıma göre boyutlandırmak · alçak gerilim akım yoğunluğunu OG’ye taşımak · bütün bakır sınıflarını eş saymak · kılıfı çapaklı veya oksitli yüzeye çekmek · rakımı hesaba katmamak.

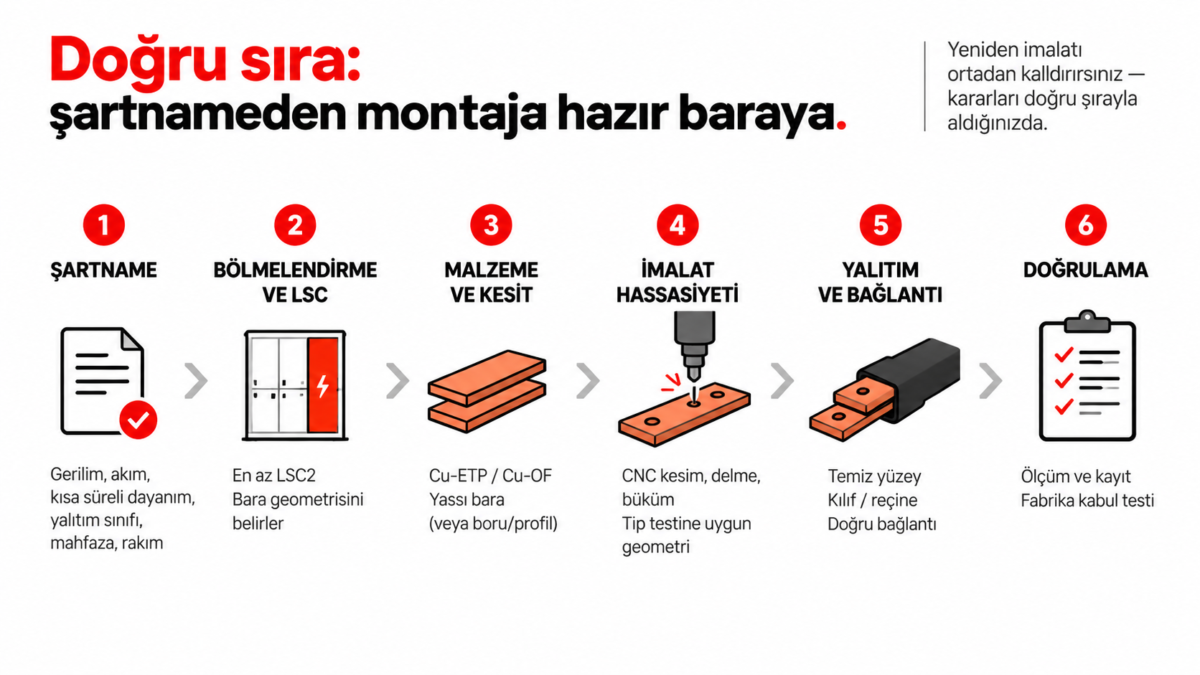

Doğru sıra: şartnameden montaja hazır baraya

Yeniden imalatı ortadan kaldırırsınız — kararları doğru sırayla aldığınızda. Ölçüsü, tip testi öncesi ret oranıdır.

1. Şartname. Herhangi bir tabloya bakmadan önce yazılı olarak sabitlenecekler: anma gerilimi, sürekli akım, anma kısa süreli dayanma akımı ve süresi, yalıtım sınıfı, kirlilik derecesi, mahfaza tipi ve tesisin rakımı. Çerçeve, metal mahfazalı orta gerilim hücreleri için TS EN 62271-200 / IEC 62271-200‘dür; kamu dağıtım işiyse asıl bağlayıcı olan TEDAŞ şartnamesidir.
2. Bölmelendirme ve LSC. TEDAŞ’ın modüler hücre şartnamesi işletme sürekliliği kategorisini en az LSC2 olarak veriyor: ana bara bölümü enerjili olsa bile hücrenin diğer bölümlerine güvenli erişim sağlanabilmelidir. Fonksiyonel birimlerde ana bara bölümü ayrı bir bölüm olarak tanımlı, ve bitişik birimlerin bara bölümleri arasında bölme bulunmuyor; bara bölümüne, cıvatalarla bağlanmış ve uyarı işareti taşıyan bir kapağın sökülmesiyle erişiliyor.

Bunun bara tarafındaki karşılığı doğrudandır: bölme mimarisi baranın geometrisini, mesnet aralığını ve geçit izolatörü sayısını belirler. (LSC ve bölmelendirme sınıflarının tanımı standartlar makalesinin konusu; burada yalnızca baraya etkisi var.)

3. Malzeme ve kesit. İki hesabı da çalıştırın, büyüğünü seçin. Malzeme sınıfını satın alma belgesine yazın — bakırda Cu-ETP veya Cu-OF ve sertlik durumu. Kesit biçimini teyit edin: yassı bara standarttır; boru veya profil kesit, yüksek akım ya da düşük endüktans gerektiren tasarımlarda gündeme gelir. (D-profil kesit ayrı bir yazının konusu.)
4. İmalat hassasiyeti. OG barası tam boyda kesim, cıvatalı bağlantı için hassas delik konumu, ve çatlamadan, yüzey çizmeden, aşırı pekleşme yaratmadan büküm ister. İmalat sonrası yüzey kalitesi hem kılıf yapışmasını hem bağlantı temas direncini doğrudan etkiler; kılıf çekilmeden önce çapak alınmış olmalıdır.

Burada tolerans tartışması gereksiz bir soyutlamaya dönüşmesin. Şartname somut bir şey söylüyor: kısa süreli dayanım ve tepe dayanım akımı tip deney raporlarında, deneye tabi tutulan baraların kesitleri, boyutları, şekilleri, cinsleri ve mesnet noktaları bulunmak zorunda. Ve ana baralar tip testlerinden farklılık gösteremez. Yani seri üretimde baranın geometrisini değiştirmek, tip testinin kapsamından çıkmak demektir.

Hassas CNC kesme, delme ve büküm tam da bunun için değerlidir: tip testi geçmiş bir tasarımın seri üretimde tekrarlanmasını destekler, el işçiliğine bağlı sapmayı ve tekrar imalatı azaltır. PAYAPRESS bu ekipmanı üretir.

5. Yalıtım ve bağlantı. Kılıf veya reçine, temiz, çapaksız ve oksitsiz yüzeye uygulanır. Cıvatalı bağlantıda temas yüzeyleri montajdan hemen önce hazırlanır: çıplak bakırda mekanik temizlik, alüminyumda oksit önleyici bileşik, şartname gerektiriyorsa gümüş kaplı veya kalaylı donanım. Kaplı yüzey zımparalanmaz; kaplama kalktığında bağlantı çıplak bakır sınırına düşer.
6. Doğrulama. Bölme kapatılmadan önce ölçüm yapılır ve kaydedilir. Ana devrenin direncinin ölçülmesi zaten hem tip hem rutin deney listesinde yer alıyor. Sıcaklık artış deneyi raporunda ise sıcaklık ölçülen bütün bağlantı noktalarında kullanılan malzemelerin cinsinin belirtilmesi isteniyor. Fabrika kabul testi belgesi bu kayıtların yeridir.

Benzer konular ve faydalı bilgiler için yalıtma aralığı ve yüzeysel kaçak yolu ile ilgili yazımızı da inceleyebilirsiniz.

Şartnamenin verdiği rakamlar

Orta gerilim bara sistemleri için tasarımı sayısal bir çerçeveye oturtursunuz — tahmini değil, şartnamenin verdiği sınır değerlerle.

Değerler TEDAŞ’ın YG hava yalıtımlı metal mahfazalı modüler anahtarlama ve kontrol düzenleri teknik şartnamesinden (TEDAŞ-MLZ/95-007.E). Farklı şartname ve tertiplerde değerler değişir; tablo yerine geçmez, çerçeve verir.

Aynı şalt düzenindeki bara sistemleri genellikle aynı dayanım değerini taşır. Dolayısıyla kesit kararı tek bir fiderin değil, hücre ailesinin kararıdır — ve bir kez tip testine girdikten sonra serbestçe değiştirilemez.

Tabloyu şöyle kullanın. İlk dört satır baranın ısıl ve dinamik yükünü; gerilim, darbe, şebeke frekansı ve yükselti satırları yalıtım aralığını; kalan satırlar ise malzeme ve doğrulama zincirini belirler. Bir projede bu üç grubu birbirinden bağımsız karar sanmak, sahada en sık görülen tasarım hatasıdır: rakım yüzünden büyüyen aralık, mesnet aralığını ve dolayısıyla elektrodinamik zorlanmayı da değiştirir.

Konuyu daha kapsamlı bir şekilde öğrenmek için Busbar Kanal Sistemi hakkındaki özel rehberimizi okuyabilirsiniz.

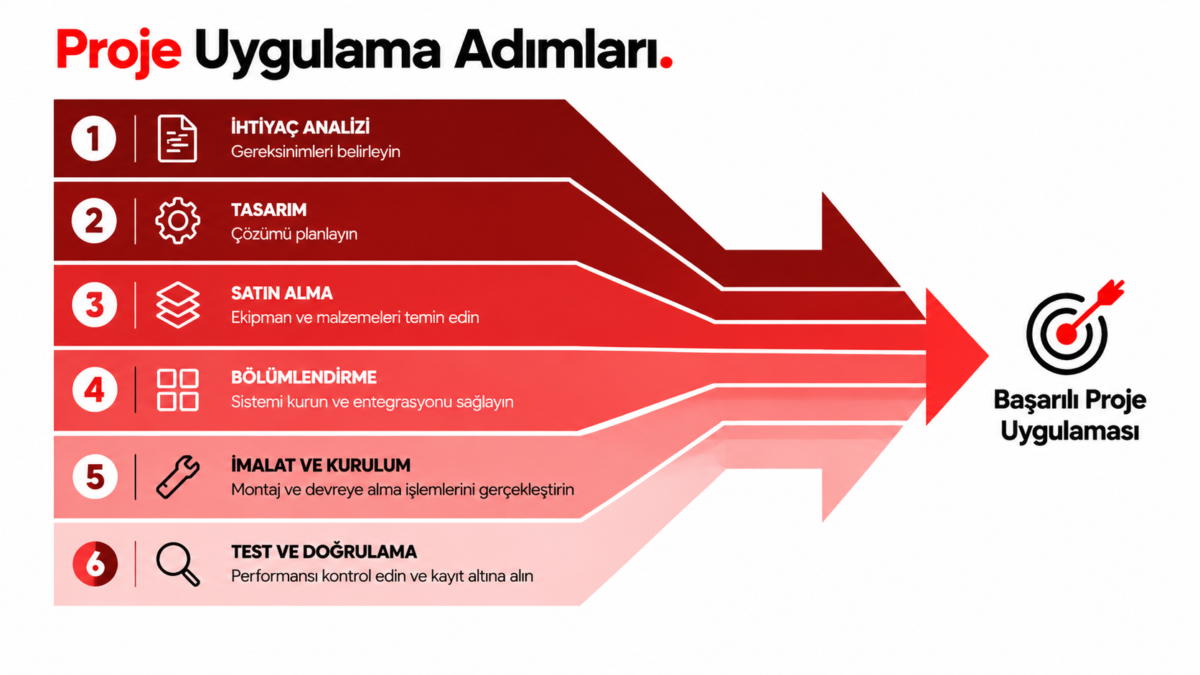

Projede uygulama

Tip testi öncesi ret oranını sıfıra yaklaştırırsınız — bu sekiz adımı iş emrinin ekine koyduğunuzda. İlk dördü masa başında, son dördü tezgâhta yapılır.

1. Proje girişinde beş veriyi yazılı alın: anma gerilimi, sürekli akım, kısa süreli dayanma akımı, dayanım süresi ve tesisin rakımı. Beşi tamam değilse boyutlandırmaya başlamayın.
2. İki hesabı da çalıştırın, büyüğünü seçin. OG’de sürekli akımın yöneteceğini varsaymayın.
3. Malzeme sınıfını ve yüzey durumunu satın alma belgesine yazın. “Bakır bara” yazıp gelen sınıfı kabul etmeyin.
4. İş TEDAŞ kapsamındaysa bölmelendirme ve LSC şartını tasarımın başında doğrulayın — sonradan bölme eklemek bara geometrisini baştan değiştirir.
5. İmalat toleranslarını proje şartnamesinde tanımlayın: delik konumu, kesim boyu, büküm açısı. Referansınız tip deney raporunda kayıtlı bara geometrisidir. Parti üretimine başlamadan makine kalibrasyonunu doğrulayın.
6. Kılıf çekilmeden önce bütün baraları çapak, yüzey çiziği ve ölçü uygunluğu için kontrol edin. Bu aşamada ret dakikalarla, kılıftan sonra saatlerle ölçülür.
7. Temas yüzeylerini montajdan hemen önce hazırlayın; temizlikle bağlantı arasında oksit oluşmasına izin vermeyin.
8. Bütün cıvatalı bağlantıları kalibreli tork anahtarıyla sıkın, işaretleyin ve değerleri kabul belgesine kaydedin. Her bağlantıda yalıtım ve temas direncini ölçün.

Sahada gördüğümüz kopukluk genellikle tam ortadadır: şartname doğru okunur, hesap doğru yapılır, sonra imalata “standart bara” olarak iner. Bu listeyi iş emrinin ekine koymak, o kopukluğu kapatmanın en ucuz yoludur.

Bu konu hakkında daha fazla ipucu ve bilgi için bakır bara fiyatları makalemize göz atmayı unutmayın.

Sonuç

Baranın performansı hücre fabrikadan çıkmadan önce belirlenir: şartname masasında ve tezgâhta, devreye almada değil.

Tek mühendislik çıkarımı var. İki hesap kuralı ve imalat disiplini, sahadaki arızaların büyük bölümünü baştan siler. Orta gerilim bara sistemleri kendiliğinden arızalanmaz; arızaların çoğu şartname ve imalat hatasıdır, ve ikisi de önlenebilir.

Bunun bir de ticari tarafı var. Tip testi, belirli bir bara kesitiyle, belirli bir geometriyle ve belirli mesnet noktalarıyla geçilir. O geometriyi seri üretimde tekrarlayabilen imalatçı testi bir kez öder; tekrarlayamayan her partide yeniden tartışır.

Tip testine giren bara geometrisinin seri üretimde birebir tekrarlanması, kesme, delme ve büküm hassasiyetine bağlıdır. PAYAPRESS bakır ve alüminyum bara işleme makineleri üretir.
