Bara Sistemlerinde Gelecek Trendleri: Akıllı Teknolojiler, İnovasyon ve Sürdürülebilirlik

Bara sistemlerinde gelecek trendleri, tesisin enerji omurgasına bakışı kökten değiştiriyor: bir bara sistemi kurduğunuzda aslında o omurgayı kuruyorsunuz ve bugüne kadar ondan tek beklenen, yıllarca aynı akımı aynı şekilde taşımasıydı. Kimse ona dokunmaz, kimse onu sorgulamazdı. Sorun da tam burada başlıyor. Sabit tasarlanmış, izleme noktası olmayan bir bara değişken yükleri ve artan yenilenebilir enerji kapasitesini karşılamakta zorlanıyor. Sıcaklık artışları fark edilmeden ilerliyor, arızalar plansız duruşlara dönüşüyor; bakım ekipleri neyin ne zaman bozulacağını tahmin edemeden sahaya koşuyor. Sonuç, öngörülemeyen bakım maliyetleri ve büyüyen kapasite belirsizliğidir. Omurganın bugünkü yapısını, türlerini ve temel kavramlarını bara sistemleri rehberimizde ele aldık; bu yazı ise o omurganın önümüzdeki on yılda nasıl değişeceğine odaklanıyor.

Bu boşluğu kapatacak dönüşüm dört başlıkta şekilleniyor: sensörlerle donatılmış akıllı baralar, yapay zekâ destekli tasarım araçları, dijital ikiz simülasyonları ve DC mikrogrid’e uyumlu mimariler. Bu yazıda bara sistemlerinde gelecek trendleri üç soru üzerinden ele alınıyor: bu teknolojiler bugün Türkiye’deki tesislerde nasıl karşılık buluyor, dönüşümü hangi standartlar çerçeveliyor ve mühendislik ile satın alma ekipleri hangi kararları şimdiden planlamalı?

Okumak yerine dinlemeyi tercih ederseniz, makalenin devamı için aşağıdaki ses dosyasını oynatabilirsiniz.

Bara Sistemlerinde Trendler Neden Önemli?

Bara sistemlerinde gelecek trendleri konuşurken önce şu soruyu sormak gerekiyor: Neden şimdi? Cevap, sahadaki üç paralel gelişmede saklı.

Birincisi, Türkiye’nin yenilenebilir enerji kurulu gücü her yıl büyüyor; EPDK’nin aylık sektör raporları bu artışın güneş ve rüzgâr ağırlıklı sürdüğünü, ayrıca depolamalı üretim başvurularının hızla çoğaldığını gösteriyor. Yeni kapasite, dağıtım panolarına değişken, zaman zaman çift yönlü akım profilleri getiriyor; bu da statik olarak boyutlandırılmış eski nesil baraların yetersiz kalmasına yol açıyor. İkincisi, endüstriyel tesislerde dijital dönüşüm artık bir vitrin projesi değil, üretim sürekliliğinin koşulu haline geldi. Üçüncüsü ise mühendislik yazılımlarının olgunlaşması: kısa devre hesabı, termal simülasyon ve tasarım doğrulaması artık çok daha az hata payıyla, çok daha kısa sürede tamamlanabiliyor.

Bu üç eğilimin sahaya yansıyan ortak sonucu, baradan beklenenin değişmesi. İnverter tabanlı üretim, UPS’ler ve değişken hızlı sürücüler baraya yalnızca temel frekansta değil, onun katlarında da akım bileşenleri taşıyor; bu bileşenler deri etkisini (skin effect) büyütüp ek ısınmaya yol açıyor ve üçün katı harmonikler nötr iletkeninde toplanıyor. Bu nedenle harmoniklerin baralara etkisi, yeni projelerde kesit seçiminin en başında hesaba katılması gereken bir girdi haline geliyor. Önümüzdeki on yılda pano imalatçıları ve tesis sahipleri için asıl fark, baranın pasif bir iletken olmaktan çıkıp verinin toplandığı ve kararların üretildiği aktif bir katmana dönüşmesi olacak.

Akıllı ve Sensörlü Baralar

Akıllı bir bara, geleneksel tasarımdan tek bir temel farkla ayrılıyor: veri üretmesi. Bara artık yalnızca akım taşımıyor; üzerine yerleştirilen sensörler sayesinde sıcaklığını, akım yükünü ve bağlantı noktalarındaki gevşeme belirtilerini de raporluyor. Türkiye’deki pano imalatçıları ve enerji yöneticileri bu teknolojiye temkinli ama artan bir ilgiyle yaklaşıyor; özellikle kritik yük taşıyan veri merkezlerinde ve süreç endüstrilerinde sensörlü bara artık bir “olsa iyi olur” değil, sigorta poliçesi gibi değerlendiriliyor.

Modülerlik bu dönüşümün ikinci ayağı. Kapasite artışı gerektiğinde tüm panoyu değiştirmek yerine yalnızca ilgili modülü eklemek, değişken yük profiline sahip tesislerde (veri merkezleri, hattı genişleyen fabrikalar) belirleyici bir avantaj sağlıyor; sabit tasarım ise değişmeyen, öngörülebilir yüklerde hâlâ daha ekonomik kalabiliyor.

Aynı mantık dağıtım hattının kendisine de uygulanıyor. Yüksek akım ve uzun mesafede, hat boyunca tak-çıkar dağıtım kutuları eklenebilen bir busbar kanal sistemi, kablo demetine göre genellikle daha düşük gerilim düşümü, daha küçük hacim ve daha kolay genişletme sunuyor. Bu tür kanallar IEC 61439-6 kapsamında tasarım doğrulamasına tabidir. Kablo ise düşük-orta akımlı, dallanması çok olan hatlarda hâlâ pratik kalabiliyor.

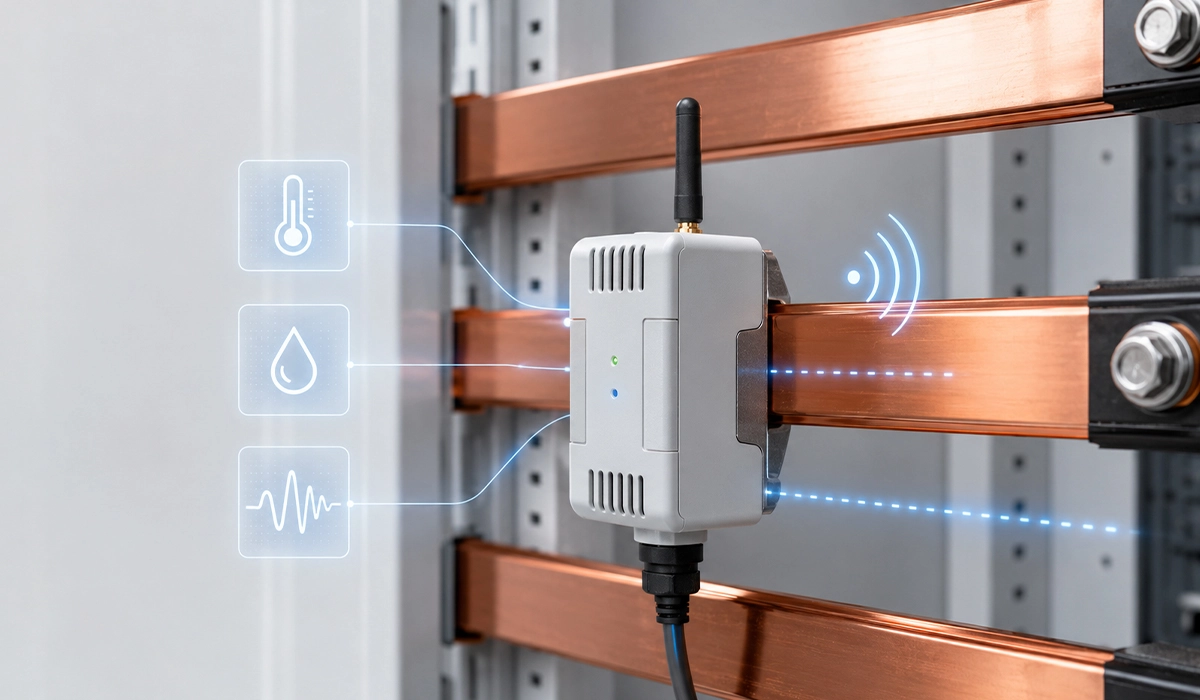

IoT ve Gerçek Zamanlı Bara İzleme

Bara izlemede IoT’nin sahadaki mantığı basit: sensörler sıcaklıktaki yükseliş eğilimini yakalıyor, anormal ısınmayı bu eğilimden önceden kestiriyor ve değer tehlikeli seviyeye ulaşmadan uyarı üretiyor. Termal kamerayla yılda bir kez yapılan kontrolün yerini 7/24 çalışan ve trend gösteren bir izleme sistemi alıyor.

Buradaki kritik nokta, alarm eşiğinin keyfi değil, ölçülebilir bir referansa dayanması. TS EN 61439-1, montajın doğrulanmasında sıcaklık artışı sınırlarını tanımlar; sahadaki sensör de bu sınırlara ve tasarım aşamasında hesaplanan bara sıcaklık artışı değerine göre ayarlanmalı. Aynı yük altında haftalar içinde yükselen bir bağlantı noktası sıcaklığı, çoğu zaman gevşeyen bir cıvatanın ilk işaretidir.

Bara Sistemlerinde Kestirimci Bakım

Geleneksel periyodik bakım sabit bir takvime göre çalışır: pano açılır, bağlantılar kontrol edilir, sıkma torku ölçülür, sonra pano tekrar kapanır. Sorun şu ki bu yaklaşım, arızanın iki bakım arasında herhangi bir anda oluşabileceği gerçeğini göz ardı eder. Kestirimci bakım bunu tersine çeviriyor: bağlantı noktalarından gelen sürekli sıcaklık ve yük verisi arızanın yaklaştığını gösteren eğilimi yakalıyor, müdahale de arıza gerçekleşmeden önce planlı bir duruşa alınabiliyor. Endüstriyel IoT ile kestirimci bakımın genel mantığı için IIoT tabanlı prediktif bakım üzerine bu değerlendirme iyi bir başlangıç noktası.

Türkiye’de bu geçişin önündeki en büyük engel teknoloji değil, alışkanlık: “çalışıyorsa dokunma” kültüründen “veriye bak ve önceden müdahale et” anlayışına geçmek, saha ekiplerinin eğitimini ve güvenini gerektiriyor. Karşılığı ise en çok yavaş ilerleyen arıza türlerinde görülüyor: gevşeyen bağlantı, temas yüzeyinde oksitlenme ve bunlara bağlı yerel ısınma. Sahada karşılaşılan bara arızaları içinde bu ısıl kökenli senaryolar önemli bir yer tutuyor ve tam da sürekli izlemenin erken yakalayabildiği türden.

Dijital Tasarım Araçları ve Yapay Zekâ

Yazılım destekli bara tasarımı, mühendislik ofislerinde artık bir gelecek senaryosu değil, günlük iş akışının parçası. Tasarım masasında bara sistemlerinde gelecek trendleri en hızlı bu alanda somutlaşıyor: kısa devre hesabı, termal derating ve malzeme seçimi gibi adımlar, geçmişte saatler süren manuel hesaplamalar gerektirirken bugün özel yazılımlarla çok daha kısa sürede tamamlanabiliyor.

YZ Destekli Optimizasyon ve Simülasyon

Burada iki katmanı ayırmak gerekiyor. Birinci katman, standarda dayalı deterministik hesap. Alçak gerilim tesislerinde kısa devre hesaplama yazılımları üzerine bu teknik inceleme, yazılım tabanlı hesabın IEC 60909 standardına uygun minimum ve maksimum kısa devre değerlerini otomatik belirlediğini, motor katkılarını değerlendirdiğini ve şalter ayarlarını selektivite mantığıyla eşleştirdiğini gösteriyor. Elle yapılan bu hesap zincirinde tek bir hatalı katsayı tüm koordinasyonu bozabilir; yazılım bu riski büyük ölçüde ortadan kaldırıyor.

İkinci katman yapay zekânın asıl katkı yaptığı yer: optimizasyon. Doğrulanmış hesap motorunun üzerine eklenen algoritmalar, çok sayıda kesit ve yerleşim alternatifini tarayıp maliyet, kayıp ve sıcaklık hedeflerini birlikte sağlayan seçenekleri öne çıkarıyor. Hangi aracın hangi hesapları kapsadığını ve hangi standarda göre doğrulandığını bara hesaplama yazılımı rehberimizde ayrıntılı olarak karşılaştırdık.

Bara Sistemlerinde Dijital İkiz Uygulamaları

Dijital ikiz, bir bara sisteminin sanal bir kopyasını oluşturup gerçek sistemle eşzamanlı veri alışverişinde tutmak anlamına geliyor. Siemens Türkiye’nin enerji verimliliği ve dijital dönüşüm çalışmaları üzerine bu haber, yapay zekâ, IoT ve dijital ikiz bir araya geldiğinde çevresel koşullara gerçek zamanlı uyum sağlayan altyapıların ortaya çıktığını gösteriyor. Bir bara için bu, devreye almadan önce termal davranışın simüle edilebilmesi, bakım senaryolarının sanal ortamda test edilebilmesi ve arıza olasılıklarının fiziksel sisteme dokunmadan öngörülebilmesi demek.

Statik bir çizim ile dijital ikiz arasındaki fark açık: çizim, panonun devreye alındıktan sonra nasıl davranacağını göstermez; dijital ikiz gösterir. Gelecekte bara tasarımı büyük olasılıkla önce dijital ikiz üzerinde doğrulanacak, sonra üretime geçecek.

Malzeme ve Üretim Yenilikleri

Bara malzemesi seçimi, çoğu zaman proje bütçesi ile teknik performans arasındaki gerilimin en somut yaşandığı karardır. Bakır mı alüminyum mu tartışması onlarca yıldır sürüyor; ama karar yalnızca “hangisi daha iletken” sorusuna indirgenmemeli.

Copper Development Association’ın Copper for Busbars kılavuzuna (Yayın No. 22, 2014 revizyonu) göre elektrik sınıfı alüminyumun iletkenliği tavlanmış halde %61 IACS; bu, aynı direnci elde etmek için yaklaşık 1,6 kat kesit gerektiği anlamına geliyor. Yoğunluk farkı hesaba katıldığında, eşdeğer dirençteki alüminyum iletken bakırın yaklaşık yarısı ağırlığında kalıyor. Bakır ise daha yüksek çekme dayanımı, daha düşük ısıl genleşme ve yaklaşık iki kat yorulma dayanımıyla cıvatalı bağlantılarda uzun vadede daha kararlı davranıyor.

Madalyonun öbür yüzünü EMO’nun Elektrik Mühendisliği dergisinde yayımlanan alüminyum iletkenli kablo incelemesi gösteriyor: aynı 1,6 kat kesit oranından yola çıkan çalışma, dönemin birim fiyatlarıyla eşdeğer kesitteki alüminyum kabloların kesite göre yüzde 15 ile 30 arasında daha ucuz olduğunu hesaplıyor. Yani karar, iletkenlik ile maliyet arasında gerçek bir ödünleşim.

Peki karar nasıl verilmeli? Yük yoğunluğu yüksek ve alan kısıtlıysa (veri merkezi ana dağıtım baraları, yüksek akımlı DC hatlar gibi) bakır öne çıkar; kapalı panolarda hacim çoğu zaman ağırlıktan daha belirleyicidir. Ağırlığın ve ilk yatırımın öncelikli olduğu, kesit için yeterli boşluğun bulunduğu uygulamalarda alüminyum gerçekçi bir alternatiftir. Bakır seçildiğinde kesitin son doğrulaması, gerçek kurulum koşuluna göre hesaplanan bakır bara akım taşıma kapasitesi üzerinden yapılmalı; katalog tabloları belirli bir ortam sıcaklığı ve yerleşim için geçerlidir.

Aşağıdaki tablo, CDA kılavuzunun Tablo 1’indeki değerleri 20 °C için özetliyor.

Tabloda gümüş kaplı bara için ayrı bir sütun yok, çünkü kaplama iletkenin kendisini değiştirmiyor. Gümüş ya da kalay kaplama ince bir yüzey katmanıdır; akımın neredeyse tamamı alttaki bakırdan geçer. Kaplamanın asıl işi bağlantı yüzeyindedir: temas direncini düşük ve kararlı tutar, oksitlenmeyi yavaşlatır. CDA kılavuzunun aktardığına göre ANSI C37.20, 40 °C ortam sıcaklığında gümüş kaplı cıvatalı bağlantılar için 65 °C sıcaklık artışına izin verirken, kaplamasız bağlantılarda bu sınırı 30 °C’de tutar. Yani kaplama baranın değil, bağlantının kapasitesini büyütür.

Malzeme tarafındaki yenilikler ise iletkenlik karşılaştırmasının ötesinde ilerliyor: deri etkisini azaltan ve montaj detaylarını kesite entegre eden özel bakır profiller, bakır kaplı alüminyum gibi hibrit iletkenler, geri dönüştürülmüş bakır oranı yüksek hammadde ve üretim firesini azaltan kesim planlaması öne çıkıyor. Türkiye’de bu çözümler henüz sınırlı ölçekte kullanılıyor; ama artan proje talebiyle birlikte, özellikle karmaşık geometri gerektiren yoğun panolarda yaygınlaşması bekleniyor.

Modern Güç Sistemleriyle Entegrasyon

Yenilenebilir kapasite büyüdükçe baranın üstlendiği rol de değişiyor. Entegrasyon artık yalnızca AC tarafını değil, giderek büyüyen bir DC bileşenini de kapsıyor: güneş santrali, batarya depolama ve şarj altyapısı aynı dağıtım omurgasına bağlanıyor. Bu da baranın yalnızca dağıtım değil, üretim ve depolama noktalarını birbirine bağlayan bir omurga rolü üstlenmesi demek.

DC Mikrogrid Uyumluluğu

DC mikrogrid entegrasyonu, geleneksel AC bara tasarımından farklı gereklilikler getiriyor: kutuplama, topraklama stratejisi ve arıza akımı davranışı AC sistemlerdekinden temelden farklı işliyor. Türkiye’de güneş enerjisi santralleri, veri merkezleri ve elektrikli araç şarj altyapısı bu geçişin en somut örnekleri; yukarıda andığımız EPDK raporları da depolamalı yenilenebilir üretim başvurularındaki hızlı artışı doğruluyor. Bir tesis DC mikrogrid’e geçiş planlıyorsa, izolasyon koordinasyonu ve kısa devre dayanımı projenin en başında, sonradan revize edilecek bir detay olarak değil, ana tasarım parametresi olarak ele alınmalı.

DC Barada Tasarım Farkları

DC bara, aynı kesitteki bir AC baranın doğru akıma bağlanmış hali değildir. Tasarımda dört fark öne çıkar:

• Ark söndürme: DC akım sıfırdan geçmez. AC’de her yarım periyotta sönmeye yönelen ark, DC’de sürebilir; anahtarlama ve koruma cihazlarının DC gerilim ve akım değerleri bu yüzden ayrıca doğrulanmalıdır.
• Deri ve yakınlık etkisi: DC’de oluşmaz; akım kesitin tamamını kullanır ve direnç doğrudan özdirençten hesaplanır. AC için hazırlanmış akım tabloları bu nedenle DC’ye birebir aktarılmamalıdır.
• Yüzey yalıtımı: Sabit polarite, nemli ve kirli yüzeylerde kaçak akım yollarını ve elektrolitik korozyonu AC’ye göre daha kalıcı hale getirir; yalıtkan malzemenin iz direnci (CTI) ve kutuplar arası mesafeler tasarımın başında belirlenmelidir.
• Topraklama ve izolasyon izleme: Fotovoltaik taraf çoğu kurulumda topraklanmamış çalışır. İlk izolasyon hatası devreyi açmaz; bu yüzden sürekli izolasyon izleme, ikinci hata oluşmadan müdahale etmenin tek yoludur.

Kutuplar arası mesafelerin kirlilik derecesi ve çalışma gerilimine göre nasıl belirleneceğini, yalıtma aralığı ve yüzeysel kaçak yolu rehberimizde ayrıntılı ele aldık.

Güvenlik ve Uyumluluk Gelişmeleri

Güvenlik tarafında bara sistemlerinde gelecek trendleri tek bir gerçeği değiştirmiyor: en pahalı arızalar en ucuz kısayollardan doğar. Kısa süreli dayanım akımı (Icw) doğrulanmadan seçilen bir kesit arıza sırasında aşırı ısınır; tepe dayanım akımı (Ipk) hesaba katılmadan belirlenen mesnet aralığı ise elektrodinamik kuvvetler altında baranın kalıcı olarak eğilmesine ve mesnetlerin kırılmasına yol açabilir. Bu yüzden kesit hesabı ile bara mesnet izolatörü seçimi aynı hesabın iki parçasıdır. Bağlantı noktalarındaki sıkma torku üretici değerlerine göre doğrulanmadan bırakılırsa, zamanla oluşan gevşeme aşırı ısınmaya ve nihayetinde ark hatasına dönüşebilir. Ortam koşullarına uymayan IP koruma sınıfı seçimi ise, özellikle tozlu veya nemli ortamlarda, baranın beklenen ömrünün çok altında arızalanmasına neden olur.

Türkiye’de pano ve bara tasarımının çerçevesi nettir: TS EN 61439 serisinin uluslararası karşılığı olan IEC 61439-1 alçak gerilim şalt ve kontrol düzenlerinin genel kurallarını tanımlar; TS EN 60947 serisi montajın içindeki şalt cihazlarını kapsar, CE işareti AB mevzuatına uygunluğu gösterir ve Elektrik İç Tesisleri Yönetmeliği ulusal düzeyde iç tesisat kurallarını belirler. Bu referanslar sıcaklık artışı sınırlarından kısa devre dayanımına, IP koruma sınıfından iç ayırma formlarına kadar geniş bir teknik çerçeve çiziyor; tasarımın başında netleştirilmeyen her madde, onay aşamasında revizyon olarak geri dönüyor.

Yerleşik ark algılama ve gelişmiş termal yönetim, bu riskleri azaltan iki güncel eğilim. Işık ve akım sensörlerini birlikte kullanan ark algılama röleleri arkı milisaniyeler mertebesinde tespit edip kesiciye açma komutu verir; toplam temizleme süresi ise kesicinin kendi açma süresine bağlıdır. Klasik aşırı akım korumasının geç kaldığı bu arıza türünde asıl kazanç, arkın enerjisinin sınırlanmasıdır. Termal yönetim de artık yalnızca soğutmayı değil, erken tespit ve otomatik izolasyonu da kapsıyor.

Sürdürülebilirlik ve Yaşam Döngüsü Verimliliği

Sürdürülebilirlik, bara ve pano yatırımlarında artık bir pazarlama başlığı değil, satın alma kriteri. Bara sistemlerinde gelecek trendleri arasında bu başlık en somut olarak üç yerde görülüyor: geri dönüştürülmüş bakır oranı yüksek profiller, fireyi azaltan kesim planlaması ve ömrü sonunda ayrıştırılabilen bileşenler.

Orta gerilim tarafında ise dönüşüm düzenleyici bir takvime bağlandı. AB’nin 2024/573 sayılı F-gaz Tüzüğü, yalıtım veya kesme ortamında SF6 gibi florlu gaz kullanan yeni şalt cihazlarının devreye alınmasını belirli istisnalar saklı kalmak kaydıyla kademeli olarak yasaklıyor: 24 kV’a kadar orta gerilim şalt cihazlarında 1 Ocak 2026’dan, 24–52 kV aralığında 1 Ocak 2030’dan itibaren. AB projelerine hücre tedarik eden Türk pano üreticileri için bu, vakum kesicili, katı veya hava yalıtımlı tasarımlara geçişin ve buna bağlı olarak bölme boyutları ile bara yerleşiminin yeniden ele alınmasının şimdiden gündemde olması demek.

Türkiye’de ise bina ölçeğinde somut bir çerçeve var: 12 Haziran 2022 tarihli Resmî Gazete’de yayımlanan Binalar ile Yerleşmeler İçin Yeşil Sertifika Yönetmeliği, binaları enerji kullanımı, malzeme ve atık yönetimi gibi başlıklarda değerlendiriyor.

Bakanlığın kamu binaları için yeşil sertifika uygulama rehberine göre 1 Ocak 2026’dan itibaren toplam inşaat alanı 10.000 m²’yi aşan yeni kamu sağlık, eğitim, yurt ve hizmet binalarında YeS-TR üzerinden yeşil sertifika almak zorunlu. Bu projelere pano tedarik eden imalatçılar için malzeme tedarik zincirini ve enerji kaybı verilerini belgeleyebilmek, bir rekabet avantajına dönüşüyor.

makinelerimizi sahada izleyin

Bara İşleme Makinası

Bara Bükme Makinesi

Sac Metal İşleme Makinesi

Bara Sistemlerinin Önündeki On Yıl: Şimdi Ne Planlamalı?

Bu yazı boyunca gördüğünüz gibi, bara sistemlerinde gelecek trendleri tek bir teknolojiye indirgenemeyecek kadar geniş bir dönüşümü kapsıyor: sensörlerle konuşan akıllı baralar, yazılım ve yapay zekâ destekli tasarım, dijital ikiz simülasyonu, DC uyumlu mimariler ve SF6’sız, geri dönüştürülebilir çözümler. Ortak payda şu: bara artık pasif bir iletken değil, verinin toplandığı ve kararların üretildiği bir katman.

Eğer önümüzdeki proje döngüsünde bir bara sistemi planlıyorsanız, iki karar şimdiden masaya gelmeli. Birincisi, izleme altyapısını en azından kritik yük noktalarında baştan tasarıma dahil etmek; sonradan eklemek her zaman daha pahalıya, daha kısıtlı bir çözüme mal olur. İkincisi, malzeme ve standart uyumluluğunu (TS EN 61439, EİTY, CE) tasarımın başında netleştirmek; onay aşamasında sürpriz yaşamamanın tek yolu bu. Teknoloji hızla ilerliyor; ama sahada kazananlar, onu en erken deneyenler değil, doğru noktada ve doğru gerekçeyle uygulayanlar olacak.

Baralarınızı Doğru Makineyle Üretin

Bu yazıda ele aldığımız trendlerin hepsi eninde sonunda tek bir noktada somutlaşıyor: hassas, tekrarlanabilir ve standartlara uygun şekilde işlenmiş bir bara. Akıllı izleme de dijital ikiz de ancak doğru üretilmiş bir iletken üzerinde anlam kazanıyor.

1990’dan bu yana bara makinesi üreten PAYAPRESS, bakır ve alüminyum baraların kesme, delme ve bükme işlemlerini tek platformda birleştiren, CE sertifikalı ve Endüstri 4.0 teknolojisiyle donatılmış makineler üretiyor. Hangi makine yapısının hangi pano üretimine uyduğunu, alçak gerilim panoları için bara işleme makinaları yazımızda ayrıntılı olarak ele aldık.

Üretim hattınızı bu dönüşüme uygun kurmak istiyorsanız, ihtiyaçlarınıza en uygun makineyi birlikte belirleyelim. Ücretsiz teklif ve teknik danışmanlık için bizimle iletişime geçin.
