Kesme Kapasitesi ve Kısa Devre Dayanımı: Panolarda Icu, Ics, Icw ve Beklenen Kısa Devre Akımı

Bir kısa devre, saliseler içinde tesisin en zayıf halkasını bulur. O anda tek bir soru önemli hale gelir: koruma cihazı bu akımı kesebilecek mi, yoksa arkın altında parçalanacak mı? İşte şalter kesme kapasitesi tam da bunu söyler — bir şalterin ya da sigortanın montaj noktasındaki beklenen kısa devre akımına dayanarak onu güvenle kesebilme yeteneğidir. Ama burada sektörün en sık yaptığı hata devreye giriyor: Cihazın kesme kapasitesini, tüm panonun kısa devre dayanımıyla karıştırmak. İkisi ayrı kavramlar, ayrı standartlar, ayrı sorumluluklardır. Bu yazıda Icu, Ics, Icw ve koşullu kısa devre akımının ne anlama geldiğini, hangisinin cihaza, hangisinin panoya ait olduğunu ve doğru şartnameyi nasıl yazacağınızı sahadan örneklerle netleştireceğiz.

Kolaylık olması açısından, dinlemeyi tercih ederseniz, makalenin geri kalanını aşağıdaki ses dosyasından dinleyebilirsiniz.

Kesme Kapasitesi ve Kısa Devre Karakteristikleri Nedir?

Şöyle koyalım: amaç, bir kısa devrede sıfır ekipman hasarı ve sıfır can riski; bunun ölçüsü, koruma cihazının beklenen kısa devre akımını güvenle kesmesidir; ve bu ancak kesme kapasitesi ≥ beklenen kısa devre akımı koşuluyla sağlanır. Basit görünüyor, ama içinde bir tuzak var.

Tuzak şu: tek bir “kısa devre değeri” yoktur. En az iki ayrı dünya var. Bir yanda cihaz — şalter ya da sigorta — kısa devreyi keser; onun yeteneğine kesme kapasitesi denir. Öbür yanda düzenek, yani panonun kendisi ve baraları, kısa devreye bir süre dayanır; onun yeteneğine kısa devre dayanımı denir. Kesmek ve dayanmak farklı fiiller, farklı testler. Bu ayrımı kaçırdığınız an, ister istemez yanlış ekipman seçersiniz. Nitekim tüm makalenin ekseni de bu ayrım.

Icu, Ics ve Icw Arasındaki Fark Nedir?

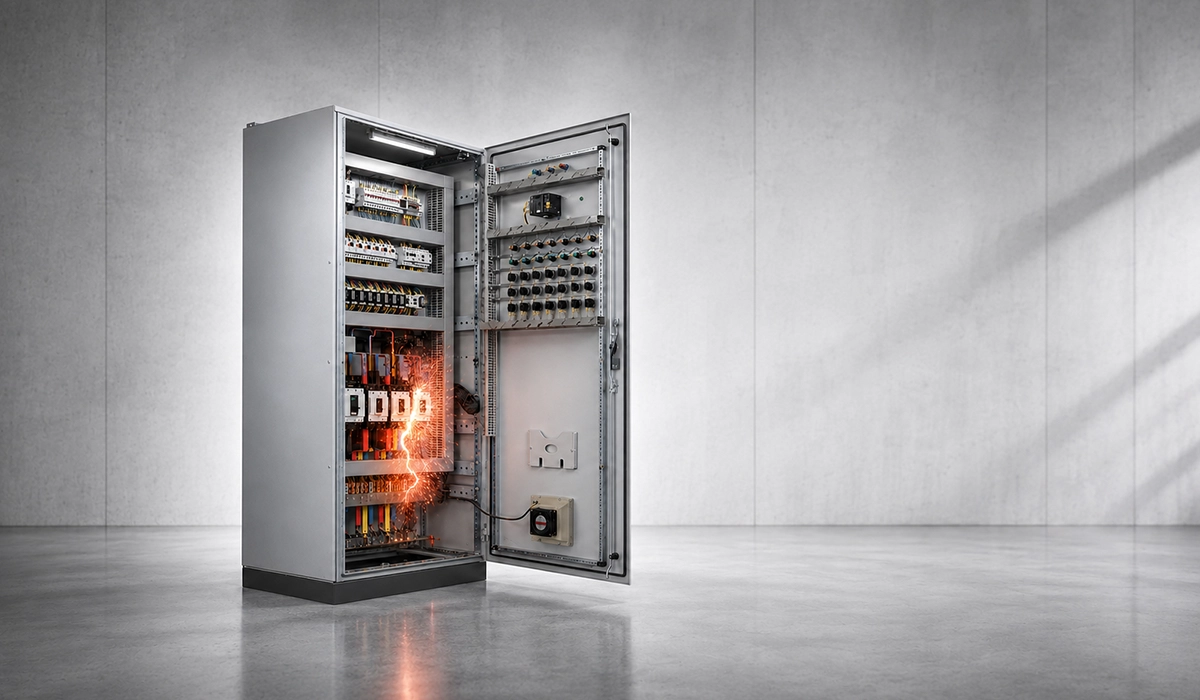

Panonun Kısa Devre Karakteristikleri: Icw, Ipk ve Koşullu Kısa Devre Akımı

Önce panodan başlayalım, çünkü en çok yanlış anlaşılan taraf burası. Bir panonun kısa devre dayanımı, içindeki şalterin kesme kapasitesi değildir; TS EN 61439’a göre üç ayrı karakteristikle tanımlanır ve bunları pano imalatçısı beyan eder.

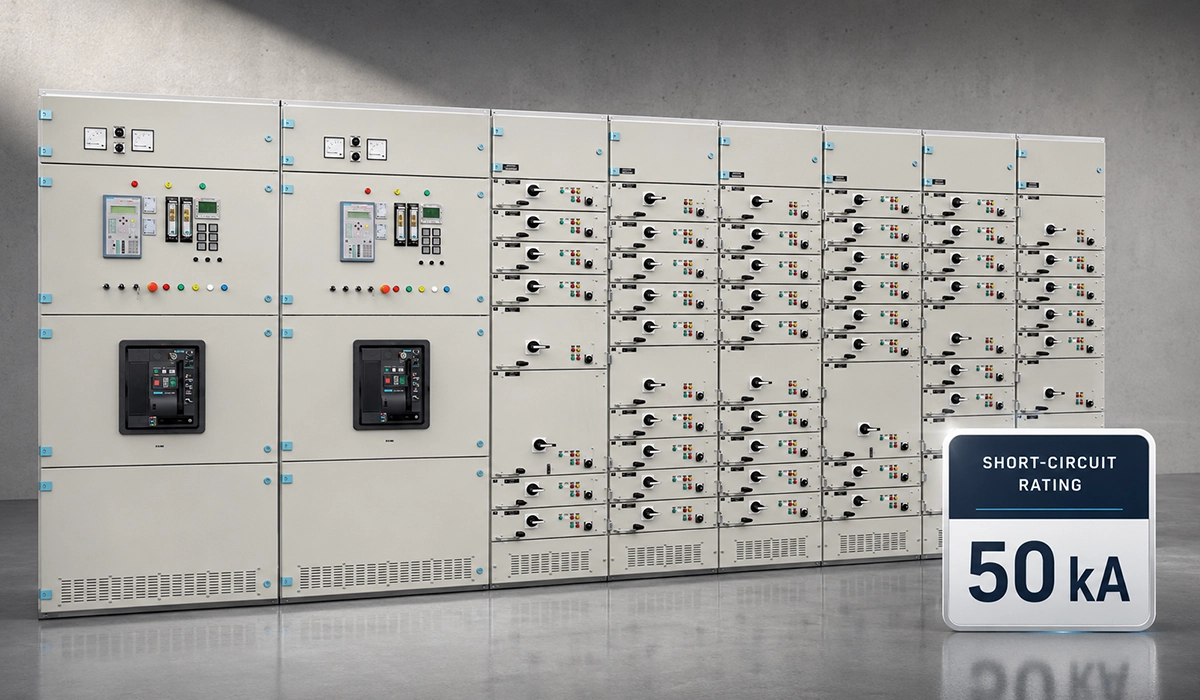

Birincisi, Icw — beyan kısa süreli dayanım akımı. Panonun ve baraların belirli bir süre boyunca (genelde 1 saniye) hasar görmeden taşıyabildiği kısa devre akımıdır; örneğin “50 kA / 1 s” gibi. Bu değer özellikle seçicilik (selektivite) için önemli: üstteki şalter gecikmeli açacaksa, o gecikme boyunca baralar akımı taşımak zorunda. İkincisi, Ipk — beyan tepe dayanım akımı; kısa devrenin ilk yarım saniyesinde ortaya çıkan ve baralara elektrodinamik kuvvet uygulayan tepe akımına karşı dayanımı ifade eder. Üçüncüsü ise koşullu kısa devre akımı: yukarıdan bir kısa devre koruma cihazıyla (SCPD) korunan panonun dayandığı akımdır. Yani, pano tek başına değil, önündeki sigorta ya da şalterle birlikte değerlendirilir.

Kritik nokta şu: bu karakteristikler kâğıt üstünde varsayımla değil, TS EN 61439’un öngördüğü gibi tasarım kuralı, hesap ya da test ile doğrulanmalı. Ve bu doğrulama pano imalatçısının sorumluluğunda — cihaz üreticisinin değil.

Koruma Cihazlarının Kesme Kapasitesi: Icu, Ics ve Icn

Şimdi cihaz tarafına geçelim. Bir devre kesici için kesme kapasitesi iki değerle ifade edilir ve ikisi de TS EN 60947-2’de tanımlıdır.

Icu, beyan nihaî kısa devre kesme kapasitesi. Voltimum’un teknik açıklamasına göre, Icu şalterin O-t-CO dizisiyle üst üste iki kez kesebileceği en büyük kısa devre akımıdır; bir nevi cihazın “tavan” değeri. İcs ise, servis kısa devre kesme kapasitesi — O-t-CO-t-CO dizisiyle, yani üç kez kesip sonra normal servise dönebildiği değer. ICU’nun yüzdesi olarak verilir (%25, %50, %75 ya da %100). Fark önemli, çünkü Icu bir güç göstergesiyken Ics güvenilirlik göstergesidir: servis sürekliliği kritik panolarda -veri merkezi, hastane- Ics=%100 Icu tercih edilir. Ev tipi otomatik sigortalarda ise bu değer Icn adını alır ve TS EN 60898-1’e göre beyan edilir.

Ve işte makalenin kalbindeki uyarı: bir şalterin Icu değeri ne kadar yüksek olursa olsun, bu değer panonun o akıma dayanacağı anlamına gelmez. Panoyu Icw, Ipk ve koşullu kısa devre akımı belirler; cihazı ise Icu/Ics. Yüksek Icu’lu bir şalter takmak, panoyu otomatik olarak yüksek dayanımlı yapmaz — bunu ancak test edilmiş kombinasyonlar ve pano imalatçısının beyanı söyler.

AG ve OG Şalt Cihazları: Kesme Kapasitesi ve Dayanım

Terminoloji, gerilim seviyesine göre de değişiyor — ve bunu karıştırmak sık görülen bir hata. Alçak gerilimde (AG) panolar TS EN 61439’a göre değerlendirilir; kesme kapasitesi Icu/Ics, dayanım Icw/Ipk terimleriyle konuşulur. Orta gerilimde (OG) ise şalt cihazları TS EN IEC 62271 kapsamındadır; beyan edilen kısa süreli dayanım akımı, tepe dayanım akımı ve kapama kapasitesi gibi kavramlar burada da var ama ilgili standardın kendi tanımlarıyla. Kısacası, her şeye tek bir etiket — örneğin ithal bir “SCCR” — yapıştırmak yerine, hangi standardın hangi terimini kullandığınızı bilmek gerekiyor. AG panonun terimi OG hücrenin terimi değildir.

Beklenen Kısa Devre Akımı Neden Önemli?

Buraya kadar hep “beklenen kısa devre akımı” dedik; peki bu tam olarak nedir? Tesisin belirli bir noktasında, bir kısa devre olduğunda akması beklenen azami akımdır. Ve her şey buna göre boyutlanır: kesme kapasitesi bu değere eşit ya da ondan büyük olmak zorunda.

Neye bağlı? Esas olarak trafoya — gücüne (kVA) ve kısa devre gerilimine (Uk %) — ayrıca iletken kesiti ve uzunluğuna, şebeke katkısına ve konfigürasyona. Hesap yöntemi standarttır: IEC 60909. Bir mühendislik kaynağının vurguladığı gibi, şalterin kesme kapasitesi mutlaka trafo kısa devre akımından yüksek seçilmeli; kısa devre değeri hesaplanırken de bütün devre elemanları ve kablo boyları dikkate alınmalı.

Somut bir örnek verelim (gösterge amaçlı): bir dağıtım panosunda beklenen kısa devre akımı 42 kA çıktıysa, o noktadaki koruma cihazları ilgili gerilimde en az 42 kA kesme kapasitesine sahip olmalı. Değilse? O zaman ya daha yüksek kesme kapasiteli cihaz seçilir, ya akım sınırlama devreye alınır, ya da tesisat yeniden tasarlanır. Bu veri olmadan kesme kapasitesi körlemesine seçilir — ve körlemesine seçim, sahada en pahalı hatalardan biri.

Bir Panonun Kesme Kapasitesi ve Dayanımı Nasıl Belirlenir?

Bunu bir hesap kılavuzuna dönüştürmeyeceğiz, ama mantığı şu adımlarla işliyor. Önce güç devresindeki tüm bileşenleri belirlersiniz: şalterler, sigortalar, kontaktörler, ayırıcılar, klemensler, baralar. Sonra her birinin kesme kapasitesine ya da dayanımına bakarsınız. Ardından kısa devre koruma cihazının (SCPD) verilerini ve varsa akım sınırlama etkisini (gG sigortası) hesaba katarsınız.

Buradaki altın kural: zincir en zayıf halkası kadar güçlüdür. Yani, panonun beyan değerini içindeki en düşük sınırlayıcı bileşen belirler. 65 kA’lık baralara sahip bir panoya 25 kA kesme kapasiteli bir şalter koyduysanız, o panonun pratik sınırı 25 kA’dır — baralar ne derse desin. Son adımda bu en düşük değer, panonun etiketine ve beyan dokümanına yazılır; doğrulama ise yine TS EN 61439 ile yapılır. Bu yüzden bileşen değiştirdiğinizde hesabı yeniden yapmak şart — yoksa etiketteki değer artık gerçeği yansıtmaz.

Sık Yapılan Hatalar

Sahada tekrar tekrar aynı hatalarla karşılaşıyoruz ve neredeyse hepsi aynı kök nedene bağlanıyor: cihazla panoyu karıştırmak. En yaygınları şunlar:

• İcu’yu panonun dayanımı sanmak. Cihazın kesme kapasitesi, düzeneğin Icw’si değildir. En sık ve en pahalı hata bu.
• Beklenen kısa devre akımını yok saymak. Hesap yapılmadan seçilen kesme kapasitesi tahminden ibarettir.
• Kısa devre hesabından önce satın almak. Ekipman geldikten sonra “Acaba yeter mi?” diye sormak, sıralamayı tersine çevirmektir.
• Etiket değerlerini okumamak. Ics’in Icu’nun yüzde kaçı olduğuna bakmadan alınan şalter, servis sürekliliğinde sürpriz yapar.
• Yetersiz kesme kapasitesi. Beklenen akım 15 kA iken 6 kA kesme kapasiteli bir sigorta takarsanız, sigorta kısa devreyi kesemez; arkın altında patlayabilir ve bu, pano yangınına kadar gider.
• CE = uygun sanmak. CE işareti, “senin sahanın kısa devre akımına uygun” demek değildir; yalnızca ürünün ilgili direktiflere uygun piyasaya sürüldüğünü gösterir.

Her hatanın çözümü aynı yere çıkıyor: önce kısa devre akımını hesapla, sonra düzenek karakteristiklerini imalatçıdan iste ve satın almadan önce mühendislikle koordine ol.

Panonun Kısa Devre Dayanımı Nasıl Artırılır?

Diyelim ki hesap yaptınız ve panonun dayanımı yetersiz çıktı. Elinizde birkaç yol var. En doğrudan olanı, daha yüksek kesme kapasiteli bileşenler seçmek — ama bu genelde en maliyetli seçenek. Daha akıllı bir yol, akım sınırlayıcı G sigortaları kullanmak: bunlar kısa devre akımının tepe değerine ulaşmadan, genelde 10-15 ms içinde akımı sınırlar, böylece arkadaki ekipmanın gördüğü gerçek akım çok daha düşük olur. Bu, koşullu kısa devre akımı prensibinin ta kendisi.

Bunun dışında: doğru beyan edilmiş şalter/ayırıcı/kontaktör kombinasyonları kullanmak, test edilmiş kombinasyonlara sadık kalmak, gerekiyorsa devreyi yeniden tasarlamak ve en önemlisi nitelikli bir pano imalatçısıyla çalışmak. Çünkü günün sonunda panonun beyan değerini etikete yazan ve o değerin arkasında duran pano imalatçısıdır. Tüm bunlar tesisin kısa devre hesabıyla koordineli yürümeli — tek tek bileşen değiştirmek,koordinasyonu bozabilir.

Pano ve Şalt Cihazı Siparişinde Ne Belirtilmeli?

Bir pano ya da şalt cihazı sipariş ederken, imalatçıya vermeniz gereken bilgi listesi aslında kısa — ama her maddesi kritik:

• Beyan gerilim ve frekans
• Montaj noktasındaki beklenen kısa devre akımı (hesaplanmış)
• Gereken kesme kapasitesi / Icw değeri
• Geçerli standart (AG için TS EN 61439, OG için TS EN 62271)
• Koruma cihazı tipi ve kesme kapasitesi
• Mahfaza koruma sınıfı (IP / IK)
• Yükler — özellikle motor ve sürücü gibi özel yükler
• Etiketleme ve dokümantasyon talebi
• Proje şartnamesi ve muayene beklentisi

Türkiye’deki kamu şartnamelerinde bu zaten standart bir dil haline gelmiş durumda. Örneğin tipik bir birim fiyat tarifinde “Ics değeri en az %50 Icu’ya eşit, TS EN 60947-2’ye uygun, tip testleri yapılmış kompakt şalter” ifadesini görürsünüz — yani doğru şartname, kesme kapasitesini standart ve test şartıyla birlikte belirtir.

Kısa Devre Kontrol Listesi (Alıcılar İçin)

Hızlı bir özet — satın almadan önce şunları doğrulayın:

• Montaj noktasındaki beklenen kısa devre akımını hesaplattınız mı?
• Gereken kesme kapasitesi / Icw değerini belirlediniz mi?
• Şalter ve sigortaların Icu/Ics değerlerini kontrol ettiniz mi?
• Etiket değerlerini ve Ics/Icu oranını incelediniz mi?
• TS EN 61439/60947-2 ve EİTY uygunluğunu teyit ettiniz mi?
• İmalatçıdan düzenek (pano) karakteristikleri için dokümantasyon istediniz mi?
• Cihazın değerini panonun dayanımına zannetmediğinizden emin misiniz?
• Satın almadan önce mühendislikle koordine oldunuz mu?

Özetle: Cihaz mı, Pano mu?

Tüm yazının tek bir cümlelik özü var: cihazın kesme kapasitesi (Icu/Ics) ile düzeneğin dayanımı (Icw/Ipk/koşullu) farklı şeylerdir, ama ikisi de aynı beklenen kısa devre akımını karşılamak zorundadır. Birini diğerinin yerine koyduğunuz an, ya güvenlik riskine ya da gereksiz maliyete yol açarsınız.

Pratikte iki karar sizi doğru sonuca götürür. Birincisi: satın almadan önce montaj noktasındaki kısa devre akımını hesaplayın (IEC 60909) — bu veri olmadan atılan her adım tahmindir. İkincisi: ekipmanın TS EN 61439/60947-2 ve EİTY’ye göre kesme kapasitesi ve düzenek karakteristikleriyle birlikte belirtin. Bu iki kararı doğru verdiğinizde, geri kalanı zaten standartın ve iyi bir pano imalatçısının işidir.
