Bara Sistemleri: Bara Nedir, Çeşitleri ve Seçimi

Bara, elektrik akımını taşımak ve birden fazla devreye dağıtmak için kullanılan, çoğunlukla bakır veya alüminyumdan üretilen iletkendir. Elektrik panosunda girişten gelen enerjiyi çıkış devrelerine aktarır. Bara sistemleri ise bu iletkenleri; bağlantılar, mesnet izolatörleri, koruyucu muhafazalar ve gerektiğinde çıkış üniteleriyle birlikte çalışır hale getiren düzeneklerdir.

Bir fabrikanın ana panosundaki yassı bakır iletkenler de üretim hattı boyunca uzanan bara kanalının içindeki iletkenler de aynı temel görevi üstlenir: enerjiyi taşımak ve dağıtmak. Ancak pano barası ile modüler bara kanalının montajı, yalıtımı ve çıkış alma biçimi farklıdır.

Bu rehberde “bara nedir?” ve “bara ne işe yarar?” sorularından başlayarak elektrik bara çeşitlerini, bakır ve alüminyum seçimini, bara kesit hesabının mantığını ve montajda dikkat edilen noktaları ele alıyoruz. Akım kapasitesi, kısa devre dayanımı ve yalıtım gibi ayrıntılı konular için ilgili bölümlerdeki teknik rehberlere geçebilirsiniz.

Dilerseniz, size kolaylık sağlaması için makalenin devamını aşağıdaki ses dosyasından dinleyebilirsiniz.

Bara Nedir, Elektrikte Ne Anlama Gelir?

Elektrikte bara, birden fazla bağlantının ortak bir iletken üzerinde toplandığı enerji taşıma ve dağıtma elemanıdır. İngilizce karşılığı busbar’dır. “Elektrik barası” ve “elektrik bara” ifadeleri de aynı bileşen için kullanılır. Panonun ana girişinden gelen akım, baralar üzerinden şalterlere ve çıkış devrelerine yönlendirilir.

Bara yalnızca yüksek akımlı büyük panolarda bulunmaz. Küçük dağıtım panolarındaki tarak baralar, koruma iletkenlerini bir araya getiren topraklama baraları ve doğru akım sistemlerindeki artı/eksi baralar da bu kavramın kapsamındadır.

Bara ne işe yarar?

• Bir kaynaktan gelen akımı birden fazla çıkış devresine dağıtır.
• Şalter, sigorta ve diğer cihazlar arasında düzenli bağlantı kurulmasını sağlar.
• Nötr ve koruma iletkenleri için görevlerine uygun ortak bağlantı noktaları oluşturur.
• Uygun tasarlandığında, yüksek akımlı dağıtımda alan kullanımını ve montajı kolaylaştırır.

Bara bir koruma cihazı değildir; aşırı akımı kendisi kesmez. Güvenli çalışma, baranın uygun kesitte seçilmesine ve kesici veya sigorta gibi koruma elemanlarıyla koordinasyonuna bağlıdır.

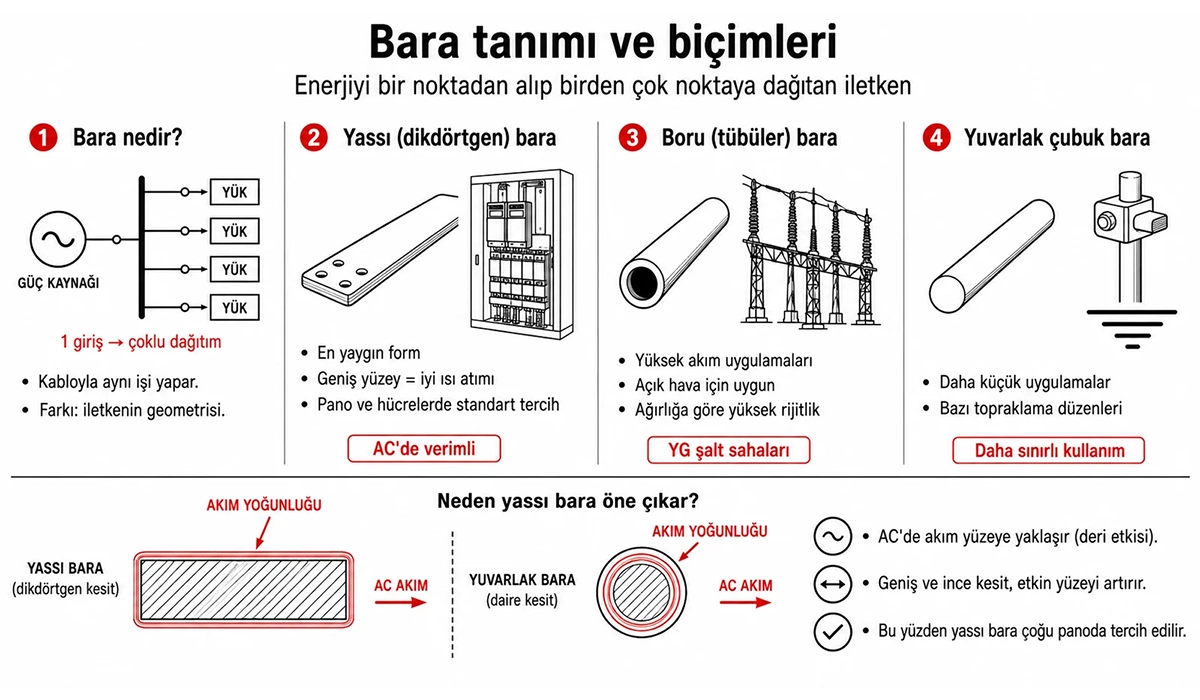

Bara çeşitleri: yassı, boru ve yuvarlak iletkenler

Elektrik bara çeşitleri iletkenin şekline, malzemesine, görevine ve yalıtım yapısına göre sınıflandırılabilir. Bir baranın yassı veya boru biçiminde olması, onun faz, nötr ya da topraklama görevi üstlendiğini tek başına göstermez.

Geometri burada belirleyicidir. Üç temel biçim yaygındır:

Yassı (dikdörtgen) bara en yaygın olanıdır. Delme ve bükme işlemlerine elverişli olması, bağlantı yüzeyi sağlaması ve uygun yerleşimde ısıyı uzaklaştırması nedeniyle panolarda yaygındır. Akım kapasitesi yalnızca kesit şekline göre belirlenmez.

Boru (tübüler) bara yüksek akım ve açık hava uygulamalarında görülür. İçi boş olduğu için ağırlığa göre rijitliği yüksektir; yüksek gerilim şalt sahalarında tercih edilir.

Yuvarlak çubuk bara daha küçük uygulamalarda ve bazı topraklama düzenlerinde kullanılır.

Alternatif akımda deri etkisi ve yakınlık etkisi akımın kesit içindeki dağılımını etkiler. Bu etkiler frekans, kalınlık ve komşu iletkenlerin yerleşimine bağlıdır. Yassı baranın kullanım avantajı yalnızca deri etkisiyle açıklanamaz; bağlantı ve soğutma koşulları da değerlendirilir.

Bara malzemeleri ve yüzey kaplama

Güç dağıtımında en yaygın bara malzemeleri bakır ve alüminyumdur. Malzemenin iletkenliği kadar yüzey durumu, bağlantı yapısı ve işletme ortamı da önemlidir.

Elektrolitik bakır, pano ve hücre uygulamalarında standart tercihtir; yüksek iletkenliği ve iyi mekanik dayanımı bir arada sunar. Bakır bara üretimi aşamasındaki yüzey kalitesi, bağlantı davranışını doğrudan belirler.

Alüminyum ise özellikle uzun bara kanal hatlarında öne çıkar: aynı akım için daha büyük kesit gerekir, buna karşılık ağırlık avantajı belirgindir.

İki malzemenin kesit, ağırlık, maliyet ve bağlantı davranışı açısından ayrıntılı karşılaştırması, aşağıdaki “Bakır ve Alüminyum Bara Karşılaştırması” başlığında ele alınmaktadır.

Yüzey kaplaması bağlantı bölgelerinde uygulanır ve iki işlevi vardır: korozyona karşı koruma sağlamak ve bağlantı yüzeyinin kararlı çalışmasına yardımcı olmak. Temas direnci kaplama türünün yanı sıra yüzey hazırlığına ve bağlantı basıncına bağlıdır.

• Kalay kaplama en yaygın çözümdür. Ekonomiktir, oksitlenmeye karşı iyi koruma sağlar ve hem bakırda hem alüminyumda kullanılabilir.
• Gümüş kaplama daha düşük temas direnci sunar ve yüksek akım ile sık manevra yapılan bağlantılarda tercih edilir. Maliyeti yüksektir.
• Nikel kaplama korozif ortamlarda ve yüksek sıcaklık uygulamalarında kullanılır.

Kaplamasız bir bağlantı da çalışır — ancak yüzey hazırlığı ve tork disiplini daha kritik hale gelir. Uygulamada tercih ortam koşullarına ve bakım aralığına göre yapılır.

Akım yoğunluğu kavramı da burada devreye girer. Bir baranın kesit alanı başına taşıyabileceği akım sabit bir sayı değildir; ortam sıcaklığına, montaj biçimine ve ısı atma koşullarına bağlıdır. Kapalı bir pano içindeki bara, aynı kesitli açık bir baraya göre daha az akım taşır. Bu yüzden katalog değerleri her zaman referans koşuluyla birlikte okunmalıdır.

Bara ile bara sistemi arasındaki fark

Bara iletkenin kendisidir; bara sistemi bu iletkenin güvenli şekilde taşınmasını, yalıtılmasını ve bağlanmasını sağlayan bütün yapıdır. Bir pano sisteminde faz ve gerektiğinde nötr baraları, mesnet izolatörleri, bağlantı elemanları ve koruyucu örtüler birlikte değerlendirilir.

Ana bara girişten gelen enerjiyi toplar; dağıtım barası çıkış gruplarına aktarır. Ana bara ve dağıtım barası ifadeleri sistem içindeki konumu, faz ve nötr ifadeleri ise elektriksel görevi anlatır.

Bara kanalında buna modüler muhafaza, ek blokları, besleme elemanları ve ürüne uygun çıkış kutuları eklenir. Çıkışlar her modelde hattın herhangi bir yerinden alınamaz; üreticinin tanımladığı bağlantı noktaları veya çıkış alma düzeni kullanılır.

Enerji Dağıtım Sistemlerine Genel Bakış

Baraların nerede durduğunu görmek için önce enerjinin yolunu izlemek gerekir.

Elektrik dağıtımı orta gerilim şebekesinden başlar. Enerji trafo merkezine gelir, orada alçak gerilime dönüştürülür ve ana panoya iletilir. Ana panodan dağıtım panolarına, oradan da son devrelere — makinelere, aydınlatmaya, prizlere — ulaşır.

Bu zincirin farklı kademelerinde bara kullanılabilir. Orta gerilim hücrelerinde ortak bara bölmesi bulunabilir; trafo ile ana pano arasındaki bağlantı ise projeye göre kablo veya bara kanalıyla yapılır. Ana panoda baralarla birlikte koruma, anahtarlama ve ölçüm cihazları da yer alır.

Güç dağıtımı tasarımında kritik olan nokta şu: her kademe bir alttakinin sınırlarını belirler. Ana panonun bara kesiti aşağıdaki tüm dağıtımın tavanını çizer.

Radyal, halka ve gözlü sistemler

Dağıtım mimarisi üç temel biçimde kurulur.

Radyal sistem en yaygın ve en basit olanıdır: enerji tek bir kaynaktan dallanarak yayılır, ağaç yapısı gibi. Maliyeti düşüktür; arıza bulmak kolaydır. Zayıf yanı da açıktır — bir dal koparsa aşağısı kararır.

Halka (ring) sistemi besleme noktalarını çevrim biçiminde birbirine bağlar. Dağıtım halkası çoğu uygulamada bir noktadan açık işletilir. Arızalı bölüm ayrıldıktan sonra sağlıklı bölümler diğer yönden beslenebilir; geçişin otomatik veya kesintisiz olması ayrıca tasarlanmalıdır.

Gözlü (mesh) sistem, birden çok kaynağın ve çok sayıda bağlantının ağ oluşturduğu yapıdır. En yüksek süreklilik seviyesini sunar. Karmaşıklığı ve koruma koordinasyonunun zorluğu nedeniyle daha çok iletim seviyesinde ve büyük endüstriyel kampüslerde görülür.

Dağıtım mimarisi ile bara ürününün yapısı farklı kararlardır. Bir bara kanalına iki uçtan besleme, kaynakların paralel çalışması veya alternatif kaynak bağlantısı yalnızca üretici tarafından desteklenen ve koruma düzeniyle doğrulanan bir projede uygulanır.

Seçim maliyet ile süreklilik arasındaki dengeye göre yapılır. Duruş maliyeti yüksekse alternatif beslemenin ekonomik değeri artabilir. Geri dönüş süresi; arıza sıklığı, geçiş süresi ve ek yatırım üzerinden hesaplanır. Radyal, halka ve yedekli çözümlerin uygunluğu tesisin süreklilik hedefiyle karşılaştırılır.

Uygulamada karma çözümler de yaygındır: ana dağıtım halka, alt kademeler radyal kurulur. Böylece kritik kademede süreklilik sağlanır, alt kademelerde maliyet kontrol altında tutulur.

Şalt sahasında tek bara, çift bara ve kuplaj düzenlerinin sürekliliğe etkisi, trafo merkezi bara sistemleri rehberinde karşılaştırılmaktadır. Bu seçim, bina içindeki bara kanalının kesit veya güzergâh seçiminden farklıdır.

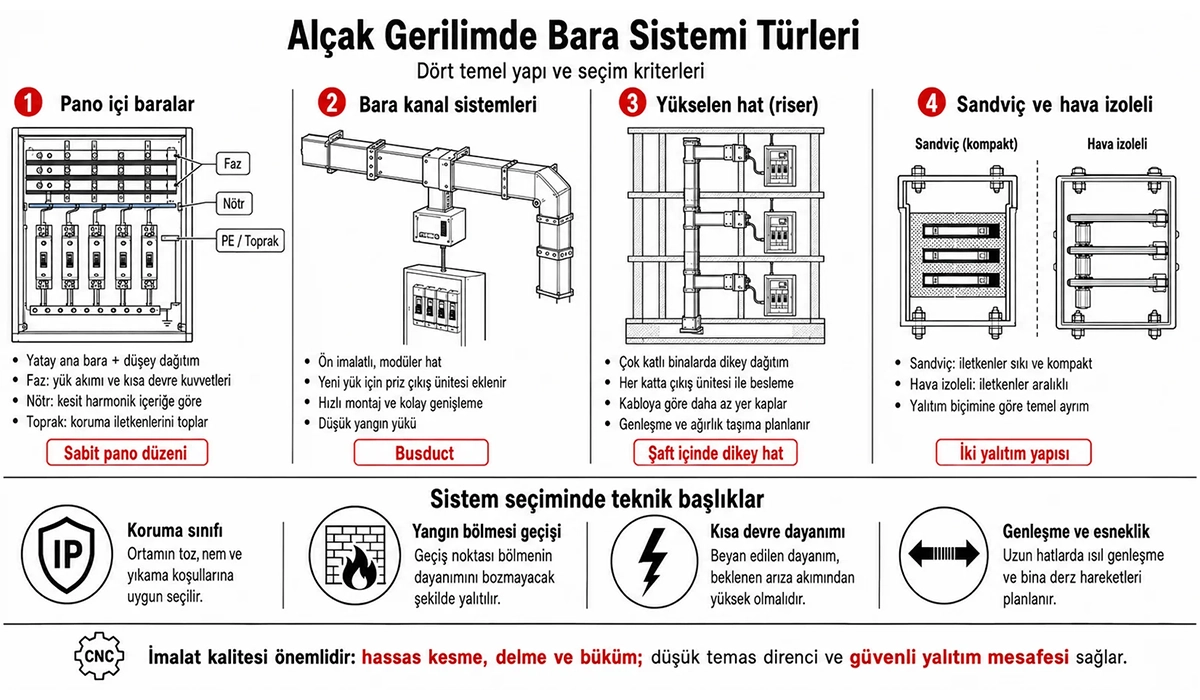

Alçak Gerilimde Elektrik Bara Çeşitleri

Alçak gerilim tarafında bara sistemleri dört ana biçimde karşımıza çıkar.

Pano barası, faz barası ve faz dağıtım barası

Pano barası, giriş cihazı ile çıkış devreleri arasında enerji dağıtan iletken düzenidir. Yatay ana baralar ve düşey dağıtım baraları kullanılabilir; yerleşim pano tasarımına ve erişim ihtiyacına göre değişir.

Faz barası yükü besleyen faz iletkenidir. Üç fazlı veya trifaze bara düzeninde L1, L2 ve L3 fazları için birbirinden yalıtılmış iletkenler bulunur. Nötr ve PE iletkeninin gerekip gerekmediği beslenen devre ve topraklama düzenine bağlıdır.

Faz dağıtım barası ana beslemeyi birden fazla cihaz veya çıkış grubuna aktarır. Küçük panolardaki tarak baralar bu işin bir örneğidir. Tarak baranın anma akımı, kutup düzeni ve bağlantı geometrisi kullanılan cihazlarla uyumlu olmalıdır.

Nötr barası ve topraklama barası ayrı görevler üstlenir; aşağıdaki tasarım bölümünde ele alınmaktadır. Kablo bağlantısı ile bara bağlantısının pano içindeki yerleşime etkisini elektrik panolarında bara kullanımı yazısında inceleyebilirsiniz.

Bara kanal sistemleri (busduct)

Bara kanal sistemi; iletkenlerin koruyucu bir muhafaza içinde yer aldığı, fabrikada üretilmiş modüllerden oluşan enerji taşıma ve dağıtım hattıdır. Busbar trunking, busway ve busduct terimleri de bu tür sistemler için kullanılır.

Ana hat bir kez kurulur; yeni yükler sistemin izin verdiği çıkış noktalarından beslenebilir. Her çıkış için ana panodan ayrı bir uzun kablo çekme ihtiyacı azalabilir. Yeni çıkışın eklenmesi için gereken kesinti, ürünün yapısı ve montaj talimatlarına bağlıdır.

Sistem standart uzunlukta düz modüller, köşe elemanları, besleme kutuları ve priz çıkış ünitelerinden oluşur. Montaj vidalı veya kamalı birleştirmeyle yapılır.

Öne çıkan avantajları:

• Genişleme kolaylığı — ürüne uygun çıkış kutusu, tanımlı bağlantı noktalarına eklenebilir.
• Öngörülebilir montaj süresi — modüller fabrikada üretilir, sahada birleştirilir.
• Yangın performansının değerlendirilebilmesi — muhafaza kadar yalıtım malzemesi, ürün deneyleri ve bölme geçişleri de incelenir.

Akım kapasitesi, empedans ve alan ihtiyacı açısından kabloyla doğrudan karşılaştırma “Bara ile Kablo Karşılaştırması” başlığında verilmektedir.

Sistem seçiminde bakılan teknik başlıklar şunlardır:

Koruma sınıfı. İç mekân kuru ortamda daha düşük sınıflar yeterliyken, tozlu üretim alanları, dış ortam geçişleri ve yıkama yapılan hacimler belirgin biçimde daha yüksek koruma ister. Yanlış seçilen koruma sınıfı, doğru boyutlandırılmış bir hattı bile kısa sürede sorunlu hale getirir.

Yangın bölmesi geçişleri. Bara hattı bir yangın bölmesinden diğerine geçtiğinde, geçiş noktası bölmenin yangın dayanımını bozmayacak biçimde yalıtılmalıdır. Bu, özellikle riser uygulamalarında ve kat geçişlerinde denetimde ilk bakılan noktalardan biridir.

Kısa devre dayanımı. Beyan edilen kısa süre dayanım akımı ve süresi, tepe dayanım akımı veya koşullu kısa devre değeri koruma cihazıyla birlikte kontrol edilir. Farklı sürelerde verilmiş değerler doğrudan karşılaştırılmaz.

Genişleme ve esneklik elemanları. Uzun hatlarda ısıl genleşmeyi karşılayan elemanlar, bina derz geçişlerinde ise hareket toleransı sağlayan bağlantılar planlanır.

Pano baralarının kesme, delme ve bükme kalitesi bağlantıların düzgün oturmasını etkiler. Delik konumu hatası veya yanlış büküm, parçayı zorlayarak monte etmeye ve tasarlanan yalıtım mesafesinin daralmasına neden olabilir. Fabrikada doğrulanmış bir bara kanalının iletkenleri ise üretici onayı olmadan sahada değiştirilmemelidir.

Modül, çıkış kutusu ve güzergâh seçimindeki ayrıntılar için busbar kanal sistemi rehberine bakabilirsiniz.

Yükselen hat (riser) bara sistemleri

Çok katlı binalarda enerjinin ana panodan yukarı doğru taşınması gerekir. Bu görevi yükselen hat bara sistemi üstlenir.

Şaft içinde dikey uzanan bara kanalı her katta bir priz çıkış ünitesiyle kat panosunu besler. Kablo çözümüne göre üstünlüğü nettir: onlarca ayrı kablo yerine tek bir hat çok daha az yer kaplar ve kapasite ile modüler yapı uygunsa yeni bölümler eklenebilir.

Dikey montajda iki ayrıntı önem kazanır. Birincisi, ısıl genleşme: hat uzadıkça genleşme payı bırakılmalıdır. İkincisi, ağırlık taşıma: dikey hattın yükü kat döşemelerine düzenli aktarılmalı, tek noktada toplanmamalıdır.

Sandviç ve hava izoleli bara karşılaştırması

Bara kanallarında sandviç ve hava yalıtımlı yapılar yaygındır. Reçineyle kaplanmış veya dökme yalıtımlı çözümler de bulunur; ürün ailesi yalnızca bu iki yapıyla sınırlı değildir.

Sandviç (kompakt) tip, iletkenlerin arasına yalıtım malzemesi sıkıştırılmış ve kompakt şekilde bir araya getirilmiş yapıdır; faz iletkenleri birbirinden elektriksel olarak yalıtılmıştır. Hava izoleli tip ise iletkenleri belirli aralıklarla ayırır; yalıtımı hava sağlar.

Nem ve toza dayanım yalnızca sandviç veya hava yalıtımlı olmasına bakılarak belirlenmez. IP derecesi, yoğuşma önlemleri, yalıtım malzemesi ve üreticinin kullanım sınırları birlikte kontrol edilir. Kısa devre performansı da sistemin beyan edilen ve doğrulanan değerinden okunur.

Orta Gerilim Bara Sistemleri

Orta gerilim baraları hücreler, fiderler ve diğer şalt elemanları arasında ortak bağlantı sağlar. Yalıtım koordinasyonu, kısa devre dayanımı ve erişim düzeni bu seviyede özellikle önemlidir. Trafo veya jeneratör bağlantısında kablo, bara kanalı veya başka bir iletim çözümü seçilebilir; bara kullanımı her bağlantı için zorunlu değildir.

Alçak gerilim için hazırlanmış bir bara boyutunu yalnızca aralıkları büyüterek orta gerilimde kullanmak doğru bir yaklaşım değildir. İmpuls dayanımı, yalıtım sistemi ve hücre tasarımı birlikte doğrulanmalıdır. Bu ayrıntıları orta gerilim bara sistemleri rehberinde bulabilirsiniz.

Metal muhafazalı AC hücrelerde IEC 62271-200 kapsamındaki LSC, bölme ve varsa iç ark sınıflandırmaları hücrenin beyanları üzerinden değerlendirilir. Bara kesiti tek başına iç ark güvenliğini göstermez. Pano veya hücredeki iç ayırma da enerjili çalışma için genel bir izin anlamına gelmez.

Bara ile Kablo Karşılaştırması

Bu, tasarım masasında en sık tartışılan sorulardan biri: bara mı, kablo mu?

Bara ile kablo arasında seçim için her projede geçerli bir akım eşiği yoktur. Akım, güzergâh, çıkış sayısı, alan ve genişleme beklentisi birlikte değerlendirilir. Küçük panoda tarak bara kullanılabildiği gibi yüksek akımlı bir bağlantıda uygun paralel kablolar da seçilebilir.

Sonuç pratikte şuna iner: yüksek akım, düz güzergâh ve genişleme beklentisi varsa bara; düşük akım, karmaşık güzergâh ve sabit yük varsa kablo.

Mevcut bir tesiste dönüşüm yapılacaksa iki çözümün montaj ve geçiş planları karşılaştırılır. Bara kanalına geçişin daha kısa kesinti sağlayıp sağlamadığı, güzergâh ve yük aktarım planına bağlıdır.

Bakır ve Alüminyum Bara Karşılaştırması

İki malzeme de yaygın olarak kullanılır ve ikisinin de kendi doğru yeri vardır.

Bakır daha iyi iletir. Aynı akım için daha küçük kesit yeter; bu da kompakt pano ve dar şaft uygulamalarında belirleyici olur. Bakır bağlantılarda da oksitlenme ve yüzey kirliliği temas direncini artırabilir; temiz yüzey ve üreticinin belirlediği sıkma koşulları gerekir.

Alüminyum bara ise hafiflik ve maliyet avantajı sunar. Eşit uzunlukta ve eşit direnç hedefinde daha büyük kesit gerekir; gerçek akım kapasitesi ise malzeme kadar soğutma ve bara geometrisine de bağlıdır. Uzun bara kanal hatlarında ve taşıma yükünün kritik olduğu dikey uygulamalarda bu fark ciddi anlam taşır.

Alüminyumda kritik noktalardan biri bağlantıdır. Yalıtkan oksit tabakası ve kaplama durumu dikkate alınır; yüzey işlemi yalnızca üreticinin tarif ettiği biçimde yapılır. Kaplamalı bir yüzey gelişigüzel zımparalanmaz. Ayrıca alüminyum, sabit basınç altında zamanla şekil değiştirme eğilimi gösterir; bu nedenle bağlantı elemanı seçimi ve tork disiplini bakıra göre daha kritiktir. Farklı iki metal doğrudan temas ettirilirse galvanik korozyon riski doğar; ara eleman kullanılmalıdır.

Karar nasıl verilir? Pratikte üç soru yeterlidir.

Birincisi: alan kısıtı var mı? Dar bir pano ya da sınırlı şaft kesitiyle çalışılıyorsa bakır öne çıkar, çünkü aynı akımı daha küçük hacimde taşır.

İkincisi: hat uzunluğu ve ağırlık kritik mi? Uzun bara kanal hatlarında ve dikey riser uygulamalarında alüminyumun ağırlık avantajı yalnızca malzeme maliyetini değil, taşıyıcı yapı ve montaj maliyetini de düşürür.

Üçüncüsü: Bakım disiplini ne düzeyde? Alüminyum bağlantılar tork ve yüzey hazırlığı konusunda daha az affedicidir. Bakım ekibinin bu disiplini sürdürebileceğinden emin olunmalıdır.

Uygulamada karma çözümler de görülür: pano içinde bakır, uzun kanal hatlarında alüminyum. Bu durumda iki metalin birleştiği noktalarda uygun geçiş elemanının kullanılması zorunludur.

Maliyet karşılaştırmasında yalnızca kilogram fiyatına bakılmaz. Kesit, kaplama, delme ve bükme işlemleri, fire, mesnetler ve montaj da toplamı etkiler. Bu kalemlerin tekliflere nasıl yansıdığını bakır bara fiyatları rehberinde inceleyebilirsiniz.

makinelerimizi sahada izleyin

Bara İşleme Makinası

Bara Bükme Makinesi

Sac Metal İşleme Makinesi

Bara Seçimi ve Tasarım Kriterleri

Bara seçimi; sürekli yük, ısıl davranış, kısa devre dayanımı, gerilim düşümü ve yalıtım koşullarının birlikte değerlendirilmesini gerektirir.

Bara kesit hesabı ve akım taşıma kapasitesi

Bara kesit hesabı, yük akımının belirlenmesiyle başlar. Ancak kesit alanını bulmak ile baranın güvenli akım kapasitesini doğrulamak aynı şey değildir. Sürekli akım, sıcaklık artışı, gerilim düşümü ve kısa devre koşulları birlikte kontrol edilir.

Geometrik kesit: Dikdörtgen bir barada A = b × t bağıntısı kullanılır. Örneğin 30 mm genişliğinde ve 5 mm kalınlığında bir baranın kesiti 150 mm²’dir. Bu sonuç tek başına “kaç amper taşır?” sorusunun cevabı değildir.

Ön boyutlandırma: A ≈ I / J bağıntısında I yük akımını, J varsayılan akım yoğunluğunu gösterir. J, bütün bakır baralar için geçerli sabit bir değer değildir. Bu yaklaşım ancak başlangıç tahmini sağlar; doğrulanmış tablo veya sistem verisinin yerini almaz.

• Bakır veya alüminyumun iletkenliği ve baranın genişlik/kalınlık oranı değerlendirilir.
• Ortam ve pano içi sıcaklığı, havalandırma, muhafaza ve montaj yönü kontrol edilir.
• Paralel bara sayısı, aralıklar, akım paylaşımı ve AC kayıpları hesaba katılır.
• Yükün RMS akımı ve harmonik içeriği değerlendirilir.
• Kısa devre akımı, açma süresi ve mesnet düzeni ayrıca doğrulanır.

Dolayısıyla “bakır baralarda sürekli yüklenme akımları” tabloları, belirtilen sıcaklık ve yerleşim koşullarıyla okunmalıdır. Örnek tabloların nasıl değerlendirildiğini bakır bara akım taşıma kapasitesi rehberinde açıklıyoruz.

Düzeltme katsayıları üreticinin tarif ettiği yöntemle uygulanır; bağımsız olmadığı halde her etkiyi ayrı çarpanla eklemek yanlış sonuç verebilir. Hesap girdilerinin ve doğrulama raporlarının yönetiminde bara hesaplama yazılımı kullanılabilir. Yazılım sonucunun geçerliliği seçilen model ve girilen koşullara bağlıdır.

Bara sıcaklık artışı neden kontrol edilir?

İletken ve ek bağlantılarındaki kayıplar ısı üretir. Sıcaklığın ne kadar yükseleceği, bu ısının çevreye nasıl aktarıldığına bağlıdır. Kesiti büyütmek bazı kayıpları azaltabilir; kötü bir bağlantı veya yetersiz havalandırmayı tek başına çözmez.

İzin verilen sıcaklık, yalıtım malzemesi ve bağlı cihazların sınırlarıyla birlikte değerlendirilir. Ölçüm ve doğrulama mantığı için bara sıcaklık artışı yazısını inceleyebilirsiniz.

Bara kısa devre dayanımı ve mesnet seçimi

Kısa devre sırasında iki ayrı etki ortaya çıkar: akımın ürettiği ısı ve iletkenler arasındaki elektromekanik kuvvetler. Kesit ve bağlantılar termik etkilere, baralar ve mesnetler ise mekanik yüklere dayanmalıdır.

Icw, belirli süre için beyan edilen kısa süre dayanım akımını; Ipk, tepe dayanım akımını ifade eder. Koşullu kısa devre akımı beyanı varsa belirtilen koruma cihazının özellikleri de gerekir. Bu değerlerin nasıl birlikte okunduğunu bara kısa devre dayanımı rehberinde bulabilirsiniz.

Mesnet aralığı yalnızca montaj kolaylığına göre seçilmez. Bara boyutu, faz aralığı, mesnet dayanımı ve tepe akımı birlikte değerlendirilir. Elektriksel yalıtımın yanında mekanik taşıma koşullarını da kapsayan bara mesnet izolatörü seçimi, tasarımın ayrı bir adımıdır.

Yalıtma aralığı ve yüzeysel kaçak yolu

İletkenler arasındaki hava mesafesi ile yalıtkan yüzey boyunca ölçülen kaçak yolu farklı büyüklüklerdir. Uygun değerler gerilim, darbe dayanımı, kirlilik derecesi, yalıtım malzemesi ve ilgili ürün standardına göre belirlenir; bütün panolar için tek bir milimetre değeri verilmez.

Büküm ve delik konumları son montajdaki mesafeleri etkileyebilir. İki kavramı ve seçim girdilerini yalıtma aralığı ve yüzeysel kaçak yolu rehberinde karşılaştırabilirsiniz.

Gerilim düşümü ve enerji verimliliği

Gerilim düşümü; akım, hat uzunluğu, direnç, reaktans ve güç faktörüne bağlıdır. Üç fazlı, dengeli bir AC devresinde yaklaşık hesap ΔU ≈ √3 × I × L × (R′ cosφ + X′ sinφ) biçimindedir. L tek yönlü hat uzunluğudur; R′ ve X′ birim uzunluk başına değerlerdir ve uzunluk birimleriyle uyumlu kullanılmalıdır.

Bara kanalı için üreticinin işletme sıcaklığındaki direnç ve reaktans verileri kullanılır. Hat boyunca birden fazla çıkış varsa her bölümün akımı ayrı değerlendirilir. Tek fazlı ve DC devreler için aynı bağıntı doğrudan kullanılmaz.

İletkendeki direnç kaybı I²R ile ilişkilidir. Bazı kompakt bara kanallarının düzeni düşük reaktans sağlayabilir; ancak her bara çözümünün her kablo düzeninden daha düşük kayıplı olduğu söylenemez. Karşılaştırma aynı yük, uzunluk ve işletme koşullarıyla yapılmalıdır.

Nötr barası nedir, nasıl seçilir?

Nötr barası, nötr gerektiren devrelerde dönüş akımlarının toplandığı iletkendir. Nötr akımı yük dengesizliğine ve yüklerin harmonik içeriğine bağlıdır. Bu yüzden nötr kesiti her panoda faz barasının yarısı olarak seçilemez.

Özellikle tek fazlı doğrusal olmayan yüklerde üçüncü harmonik ve katları nötrde toplanabilir; nötr RMS akımı faz akımını aşabilir. Nötr barası, bağlantılar ve koruma düzeni buna göre değerlendirilir. Üç fazlı ve nötrsüz bir sürücünün etkisi ise aynı şekilde yorumlanmaz. Faz kayıpları ve nötr yüklenmesi arasındaki ayrımı harmoniklerin baralara etkisi yazısında ele alıyoruz.

Topraklama barası nedir?

Topraklama barası veya PE barası, koruma iletkenlerini ve gerekli eşpotansiyel bağlantıları bir araya getirir. Pano gövdesi ve koruma bağlantısı gereken iletken parçalar bu düzen üzerinden bağlanır. Normal işletmede yük akımını taşımak için kullanılmaz.

PE barasının ve bağlantılarının arıza akımına dayanması, koruyucu devrenin sürekliliği ve kullanılan topraklama düzeni birlikte kontrol edilir. Nötr ile PE’nin bağlanacağı veya ayrılacağı nokta TN, TT veya IT düzenine göre belirlenir; panoda gelişigüzel birleştirilmez.

Bara kanalında ayrı bir PE iletkeni veya bu görev için doğrulanmış metal muhafaza kullanılabilir. Her metal muhafaza kendiliğinden PE sayılmaz. Kesit ve bağlantı ayrıntıları için topraklama barası rehberini inceleyebilirsiniz.

Koruma ile koordinasyon ve selektivite

Bara sistemi tek başına tasarlanmaz; koruma düzeniyle birlikte kurgulanır.

Selektivitenin amacı, tanımlanan arıza aralığında yalnızca arızaya en yakın koruma cihazının açması ve sağlıklı devrelerin beslenmeye devam etmesidir. Bu davranış cihazların akım-zaman eğrileri ve üreticinin koordinasyon verileriyle kontrol edilir.

Bara tarafında bunun iki yansıması vardır. Beklenen arıza akımı, koruma cihazının kesme kapasitesi ve baranın dayanımı birbiriyle uyumlu olmalıdır. Koruma cihazının açma süresi, geçirdiği enerji ve varsa akım sınırlama özelliği de değerlendirilir.

Bara kanal sistemlerinde priz çıkış üniteleri kendi koruma cihazlarını taşır. Bu üniteler ile ana hattı besleyen kesici arasındaki koordinasyon, tasarım aşamasında kontrol edilir.

Uygulamada iki tuzak vardır. Birincisi, priz çıkış ünitelerindeki koruma cihazlarının ana kesiciye göre çok yakın değerlerde seçilmesi — bu durumda bir çıkış arızası ana kesiciyi de açtırabilir. İkincisi, hattın uzak ucundaki arıza akımının empedans nedeniyle ana kesicinin manyetik açma eşiğinin altında kalması. Bu ikinci durumda koruma açmaz ya da çok geç açar.

Bu riskler en büyük ve en küçük beklenen arıza akımları hesaplanarak değerlendirilir. Düşük hat empedansı açmayı kolaylaştırabilir; aynı zamanda daha yüksek kısa devre akımı, daha yüksek kesme kapasitesi ve mekanik dayanım gerektirebilir.

Bara koruması ayrı bir konudur. Büyük tesislerde ana bara özel koruma fonksiyonları kullanılabilir. Ana baradaki bir arıza, sistemin en yüksek enerjili arızasıdır; hızlı temizlenmesi hem ekipman hem personel güvenliği açısından belirleyicidir.

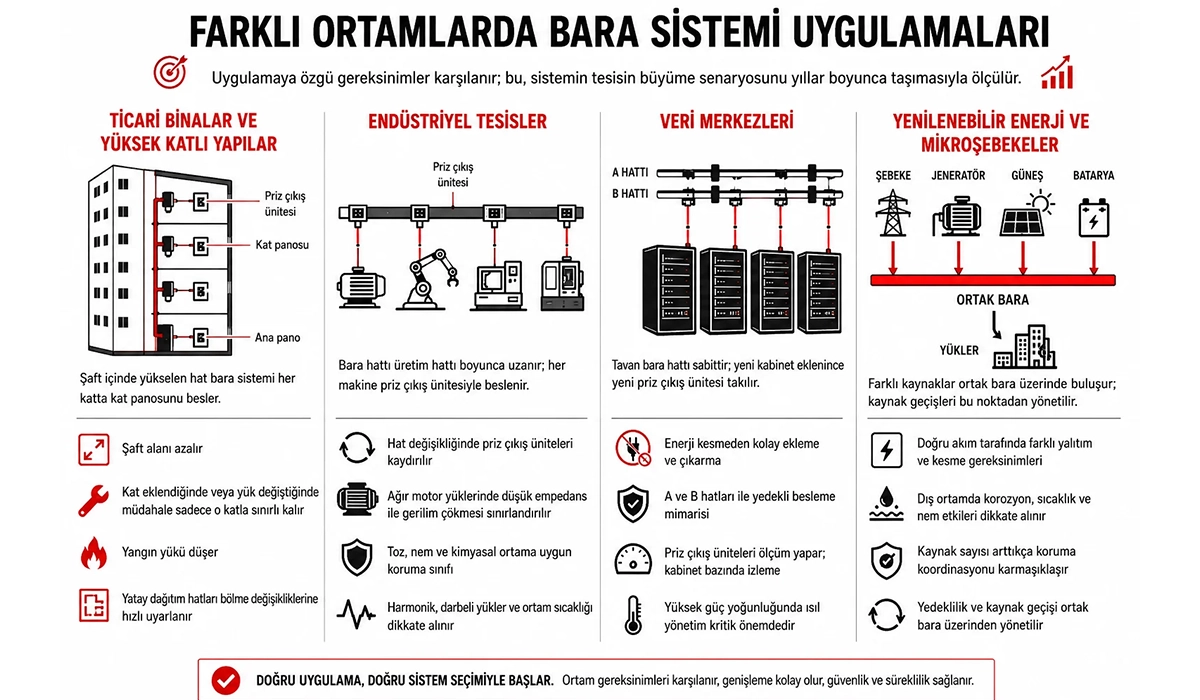

Farklı Ortamlarda Bara Sistemi Uygulamaları

Bara sistemlerinin nerede öne çıktığı ortamın gereksinimlerine göre değişir.

Ticari binalar ve yüksek katlı yapılar

Çok katlı binalarda temel sorun dikey enerji taşımadır. Yükselen hat bara sistemi bu görevi üstlenir: şaft içinde tek bir hat yukarı çıkar; her katta bir priz çıkış ünitesi kat panosunu besler.

Kabloya göre kazanç birkaç yönlüdür. Şaft alanı ciddi biçimde azalır. Kat eklendiğinde ya da kat yükü değiştiğinde müdahale sadece o katla sınırlı kalır. Şaft ve kat geçişlerinde yangın bölmesinin dayanımı korunmalı, ürünün yangın performansı projeye uygun olmalıdır.

Ticari binalarda ayrıca yatay dağıtım hatları kullanılır: ofis katlarında tavan içinden geçen bara hattı, bölme değişikliklerinde çıkış ünitesi ürünün izin verdiği başka bir noktaya taşınarak yeni yerleşime uyarlanabilir. Kiracı değişikliği sık olan binalarda bu esneklik doğrudan işletme avantajıdır.

Endüstriyel tesisler

Üretim tesislerinde bara sistemleri üretim hattı boyunca uzanır. Her makinenin üzerinde bir priz çıkış ünitesi bulunur.

Bu düzenin asıl değeri hat değişikliğinde ortaya çıkar. Üretim yerleşimi değiştiğinde — ki endüstride sık olur — makineler yeni konuma taşınır ve çıkış kutuları, üreticinin izin verdiği bağlantı noktalarına göre yeniden konumlandırılır. Kablolu bir tesiste aynı değişiklik, kablo tavasının sökülmesi ve yeni güzergâhın çekilmesi demektir.

Ağır motor yüklerinin bulunduğu tesislerde ve motor kontrol merkezlerinin beslenmesinde de bara tercih edilir. Yüksek yol alma akımlarında düşük empedanslı bir besleme gerilim çökmesini sınırlar.

Endüstriyel ortamda dikkat edilecek noktalar: toz ve nem seviyesine uygun koruma sınıfı, kimyasal ortamlarda muhafaza malzemesi seçimi ve titreşimli alanlarda bağlantı elemanı güvenliği.

Ağır sanayi uygulamalarında ek olarak harmonik yük hesaba katılır. Doğrusal olmayan yüklerin bulunduğu tesislerde faz iletkenlerinin ısıl yükü kontrol edilir; nötr kullanılan devrelerde nötr akımı ayrıca değerlendirilir. Ayrıca kaynak makineleri ve pres gibi darbeli yükler hattın kısa süreli aşırı yük davranışını gündeme getirir.

Dökümhane, haddehane ve benzeri yüksek sıcaklık ortamlarında ise ortam sıcaklığından kaynaklı düşürme faktörü belirleyici hale gelir. Referans koşuldan daha sıcak bir ortamda anma akımının düzeltilmesi gerekebilir. 45 °C için uygulanacak değer, ilgili ürünün sıcaklık tablosundan okunur; bütün hatlar için aynı düşüş oranı kullanılmaz.

Önerilen makine

HBC-A120 Makinası

120 × 12 mm’ye kadar olan bakır ve alüminyum baraları keser, zımbalar ve büker — üç farklı istasyonda eş zamanlı olarak çalışır.

120 × 12 mm

3 güç ünitesi

Kesme · Delme · Bükme

Makineyi incele

Teklif al

Veri merkezleri

Veri merkezlerinde modüler bara kanalları, değişen kabinet yerleşimine ve artan güç talebine uyum sağlamak için kullanılabilir.

Veri merkezinde yük sürekli değişir: kabinet eklenir, çıkarılır, güç yoğunluğu artar. Kabloyla kurulmuş bir dağıtım her değişiklikte müdahale gerektirir. Tavan bara hattı ise sabit kalır; kabinet eklendiğinde uygun bir çıkış ünitesi planlanır. Montajın enerjili hatta yapılabilmesi her ürün için geçerli değildir.

İkinci neden yedekliliktir. Veri merkezlerinde A ve B olarak adlandırılan iki bağımsız besleme yolu standarttır. İki ayrı bara hattı bu mimarinin bir parçası olabilir; bağımsızlık yalnızca hat sayısıyla değil, kaynaklardan yük bağlantısına kadar bütün besleme yolu üzerinden değerlendirilir.

Üçüncüsü izlenebilirlik. Modern priz çıkış üniteleri akım ve enerji ölçümü yapabilir; kabinet bazında tüketim takibi mümkün olur.

Isı yönetimi burada ayrı bir başlıktır. Yüksek güç yoğunluğunda bara hattının kendi ısıl davranışı, soğutma tasarımının parçası olarak değerlendirilir.

Veri merkezi uygulamasında öne çıkan tasarım kararları şunlardır: hattın kabinet sıraları üzerinde mi yoksa koridor boyunca mı uzanacağı, priz çıkış ünitelerinin ölçüm özelliğine sahip olup olmayacağı ve kapasitenin bugünkü değil, hedeflenen güç yoğunluğuna göre seçilmesi. Veri merkezlerinde kabinet başına güç talebi yıllar içinde belirgin şekilde arttığı için, hattın baştan geniş seçilmesi çoğu zaman doğru karardır.

Çıkış ünitesinin eklenmesi veya sökülmesi için üreticinin montaj koşulları esas alınır. Ürünün uygunluğu ve çalışma prosedürü açıkça doğrulanmadıkça enerjili montaj varsayılmaz. Yedekli besleme, gerekli kesintinin yük tarafına etkisini azaltacak biçimde planlanır.

Sıcaklık sensörleri, uzaktan izleme ve daha modüler dağıtım çözümlerinin etkisini bara sistemlerinde gelecek trendleri yazısında inceleyebilirsiniz. Bu özellikler temel akım ve dayanım doğrulamalarının yerine geçmez.

Yenilenebilir enerji ve mikroşebekeler

Güneş ve rüzgâr santrallerinde eviricilerden gelen çıkışların toplandığı noktalarda bara sistemleri kullanılır. Çok sayıda evirici çıkışının tek bir toplama noktasında birleştirilmesi, tam olarak baranın işidir.

Mikroşebekelerde ise farklı kaynakların — şebeke, jeneratör, güneş, batarya — ortak bir bar üzerinde buluşması söz konusudur. Bu ortak bara fiziksel bağlantı noktasıdır; kaynak geçişini ve güç paylaşımını kesiciler, dönüştürücüler ve kontrol sistemi yönetir.

Bu uygulamalarda dikkat edilen konular: doğru akım tarafında farklı yalıtım gereksinimleri, dış ortam kurulumlarında korozyon ve sıcaklık ve kaynak sayısı arttıkça karmaşıklaşan koruma koordinasyonu.

Doğru akım tarafı ayrı bir mühendislik gerektirir. Doğru akımda ark, alternatif akımdaki gibi doğal sıfır geçişi olmadığı için kendiliğinden sönmez. Bu, kesme ve ayırma elemanlarının seçimini değiştirir; bara mesafeleri ve yalıtım koordinasyonu da farklı kriterlere göre belirlenir.

Dış ortam kurulumlarında güneş ışığı altındaki sıcaklık artışı, nem-kuruma döngüleri ve kıyı bölgelerinde tuz kaynaklı korozyon hesaba katılır. Muhafaza malzemesi ve kaplama seçimi bu koşullara göre yapılır.

Yedeklilik ve kaynak geçişi mikroşebekelerde ortak bara üzerinden yönetilir. Kaynaklar arasındaki geçişin kesintisiz olması gerekiyorsa, senkronizasyon ve koruma mantığı ortak baranın tasarımıyla birlikte kurgulanır.

DC bara nedir?

DC bara, doğru akım sisteminde kaynak veya dönüştürücüleri yüklerle bağlayan ortak iletkendir. Batarya, UPS, güneş enerjisi ve güç elektroniği devrelerinde kullanılabilir. Artı ve eksi iletkenler, varsa orta nokta ve koruma bağlantıları sistemin yapısına göre belirlenir.

DC barada kutuplama, gerilim, yalıtım, sürekli akım ve kısa devre kaynağı dikkate alınır. Kesici ve sigortalar ilgili DC gerilim ve arıza koşulları için uygun olmalıdır; AC cihaz değerleri doğrudan DC devreye taşınmaz.

Kablodan Bara Sistemine Geçiş

Her proje sıfırdan başlamaz. Yıllardır çalışan bir tesiste kablo hattının kapasitesi dolduğunda iki seçenek vardır: paralel kablo eklemek ya da hattı bara sistemine dönüştürmek.

Ne zaman dönüşüm mantıklı olur?

• Mevcut kablo tavası dolmuş; yeni kablo için fiziksel yer kalmamışsa.
• Tesis düzenli olarak büyüyor ve her genişlemede yeni kablo çekiliyorsa.
• Kablo hattında tekrarlayan ısınma sorunları yaşanıyorsa.
• Üretim yerleşimi sık değişiyor ve her değişiklikte kablo taşınıyor.
• Yangın yükünün düşürülmesi bir gereksinim haline gelmişse.

Dönüşümde dikkat edilecekler. Öncelikle mevcut yük ölçülür — tahmin değil, ölçüm. Ardından beş-on yıllık büyüme senaryosu eklenir ve hat buna göre boyutlandırılır. Güzergâh mevcut kablo yolundan farklı olabilir; bara hattı köşe sayısı azaldıkça verimli olur.

Kritik nokta geçiş planlamasıdır. Dönüşüm çoğu zaman kademeli yapılır: yeni hat döşenir, yükler kademe kademe aktarılır, eski hat en son devre dışı bırakılır. Bu yaklaşım toplam kesinti süresini kısaltır.

Maliyet karşılaştırmasına ürün bedeli, montaj, geçiş kesintisi, enerji kayıpları ve gelecekteki genişleme senaryoları dahil edilir. İlk yatırımın hangi çözümde daha düşük olduğu projeye göre değişir.

Bara Montajı, İmalat ve Bakım

Bara montajında parçaların ölçüsü, bağlantı yüzeyi, mesnet düzeni ve yalıtım mesafeleri birlikte kontrol edilir. Doğru bir kesit seçilmiş olsa bile zorlanarak oturtulan bir bağlantı veya uygunsuz bir ek, sistemin performansını bozabilir.

Kesme, delme ve bükme kalitesi

Kesim boyu, delik konumu ve büküm açısı tasarıma uygun olmalıdır. Çapaklar giderilir; kaplama ve temas yüzeyleri korunur. Bir bara, cihaz terminalini veya mesnet izolatörünü zorlayarak yerine oturtulmamalıdır.

PAYAPRESS, bakır ve alüminyum baraların kesme, delme ve bükme işlemleri için makineler üretir. İşlem kapasitesi ve üretim ihtiyaçlarının nasıl eşleştirildiğini alçak gerilim panoları için bara işleme makinaları rehberinde ele alıyoruz. İşleme hassasiyeti, pano tasarım doğrulamasının bir girdisidir; tek başına uygunluk sağlamaz.

Montajda kontrol edilen noktalar

• Bağlantı yüzeyleri: Temizlik, kaplama ve varsa temas bileşiği üretici talimatına uygun olmalıdır. Kaplamalar gelişigüzel aşındırılmaz.
• Sıkma torku: Cıvata, rondela ve bağlantı yapısı için belirtilen tork uygulanır. Düşük veya aşırı sıkma bağlantıya zarar verebilir.
• Mesnetler: Aralıklar ve bağlantılar doğrulanmış yerleşime uygun olmalıdır.
• Genleşme ve taşıma: Uzun veya düşey hatlarda genleşme elemanları ve ağırlık taşıyan destekler planlanır.
• Etiketleme ve devreye alma: Faz sırası, N/PE düzeni, koruyucu devre sürekliliği ve uygun elektriksel kontroller kayda alınır.

Periyodik bakım ve arıza belirtileri

Bakım aralığı ürün talimatı, ortam ve işletme koşullarına göre belirlenir. Termografi yük bilgisiyle birlikte değerlendirilir; tek bir sıcak görüntü arızanın nedenini kesin olarak göstermez. Bağlantı ısınması, renk değişimi, çatlak mesnetler, korozyon, yoğuşma ve muhafaza hasarı araştırılmalıdır.

Her bağlantıyı düzenli olarak yeniden sıkmak doğru bir genel kural değildir. Tork kontrolü veya yeniden sıkma gerekiyorsa üreticinin prosedürü uygulanır. Yalıtım ölçümü öncesinde bağlı hassas cihazlar ve uygun deney gerilimi değerlendirilir.

Gevşek ek, aşırı yük veya yalıtım sorunu farklı belirtiler verebilir. Belirtiyi neden ile eşleştirmek için bara arızaları rehberine başvurabilirsiniz.

Bara Sistemlerinde Standartlar ve Doğrulama

Ürün standardı sistemin türüne göre seçilir. Alçak gerilim düzeneklerinde IEC/EN 61439-1 genel kuralları, ilgili ürün bölümüyle birlikte uygulanır. Güç panolarında 61439-2; bara kanal sistemlerinde 61439-6 ilgili bölümler arasındadır. Kullanılacak TS EN/TS EN IEC sürümü ve atıf ilişkileri proje için ayrıca kontrol edilir.

61439 yaklaşımında tasarım doğrulaması ve rutin doğrulama birbirinden ayrılır. Tasarım doğrulaması, standardın izin verdiği konularda deney, referans tasarımla karşılaştırma veya değerlendirme yöntemleriyle yapılabilir. “Bir kez tip testi yapıldı” ifadesi, sonradan değiştirilmiş her bara düzeninin otomatik olarak uygun olduğunu göstermez. Rutin doğrulama ise üretilen her düzenek için gereken kontrolleri kapsar.

Orta gerilimde ilgili IEC/EN 62271 ürün bölümü esas alınır. Örneğin 62271-200, 1 kV üzeri ve 52 kV’a kadar olan AC metal muhafazalı şalt düzeneklerini kapsar. Bu kapsam, bütün bara veya jeneratör bağlantılarının aynı standartla değerlendirileceği anlamına gelmez.

Güncel Türk standardı sürümleri ve kapsamları için Türk Standardları Enstitüsü kaynaklarına başvurulmalıdır. Tesisin gerilim seviyesine ve uygulamasına göre Elektrik İç Tesisleri Yönetmeliği ve Elektrik Kuvvetli Akım Tesisleri Yönetmeliği gibi ilgili düzenlemeler de kontrol edilir.

Bara Tabanlı Dağıtım Sisteminin Planlanması ve Uygulanması

Bir bara sistemi projesi katalogdan model seçmekle başlamaz. Sıra şudur.

Birinci adım: yük listesi. Tesiste beslenecek tüm yükler, güçleri ve karakterleriyle listelenir. Motor yükleri, doğrusal olmayan yükler ve kritik yükler ayrı işaretlenir.

İkinci adım: tek hat şeması. Yük listesi bir dağıtım mimarisine dönüştürülür. Kaç kademe olacak, hangi yükler hangi panodan beslenecek, yedeklilik nerede gerekli — bunlar burada kararlaştırılır.

Üçüncü adım: güzergâh. Bara hattının fiziksel yolu belirlenir. Köşe sayısı, dikey geçişler, yangın bölmesi geçişleri ve diğer tesisatlarla çakışmalar bu aşamada çözülür. Gereksiz dirsek ve geçişlerin azaltılması modül sayısını ve montajı sadeleştirebilir; erişim ve diğer tesisatlarla uyum da korunmalıdır.

Dördüncü adım: anma değerleri. Hattın akım kapasitesi, kısa devre dayanımı ve koruma sınıfı belirlenir. Burada gelecekteki büyüme payı bırakılır — tesisin bugünkü yüküne tam oturan bir hat ilk genişlemede yetersiz kalır.

Beşinci adım: priz çıkış konumları. Yük noktalarına göre çıkış üniteleri konumlandırılır. Bara sisteminin esnekliği burada devreye girer; yine de başlangıçta doğru planlama montaj maliyetini düşürür.

Altıncı adım: montaj ve devreye alma. Mesnetleme, tork disiplini, yalıtım direnci ölçümü ve faz sırası kontrolü yapılır. Devreye alma kayıtları saklanır.

Ücretsiz indir

Her makine, teknik özellik ve yapılandırma — tek bir PDF'te

E-posta

Kataloğu İndir

WhatsApp'ı mı tercih edersiniz? Bizimle sohbet edin.

Kısa planlama kontrol listesi

1. Yük listesi çıkarıldı; doğrusal olmayan ve kritik yükler işaretlendi.
2. Tek hat şeması hazırlandı; kademeler ve yedeklilik tanımlandı.
3. Güzergâh belirlendi; köşe ve geçiş noktaları çözüldü.
4. Anma akımı gerçek sıcaklık ve montaj koşulları için üretici verileriyle kontrol edildi.
5. Kısa devre dayanımı hesaplandı; mesnet aralığı buna göre seçildi.
6. Nötr kesiti harmonik içeriğine göre değerlendirildi.
7. Koruyucu devre sürekliliği ve PE bağlantılarının uygunluğu doğrulandı.
8. Koruma koordinasyonu ve selektivite kontrol edildi.
9. Genişleme payı bırakıldı (kapasite ve fiziksel alan).
10. Devreye alma testleri planlandı ve kayıt formatı belirlendi.

Bara Sistemi Seçiminde Öncelikler

Bara seçimi yalnızca bakır veya alüminyum tercihinden ibaret değildir. Önce dağıtım görevi ve yükler belirlenir; ardından akım kapasitesi, gerilim düşümü, kısa devre dayanımı, yalıtım ve bağlantılar birlikte değerlendirilir. Pano içi bara ile modüler bara kanalı, bu gereksinimleri farklı ürün yapılarıyla karşılar.

İmalat ve montaj, doğrulanan tasarıma uygun olmalıdır. Genişleme planlanıyorsa yalnızca daha büyük kesit değil; koruma düzeni, çıkış kapasitesi, güzergâh ve taşıyıcı yapı da gelecekteki yüklerle birlikte kontrol edilir.

Bara Sistemleri Hakkında Sık Sorulan Sorular
