Alçak gerilim panoları için bara işleme makinaları: uygulamalı rehber

Saat beş, pano yarım kalmış. Bir bara eksik: ana şalterden ilk çıkış grubuna giden parça. İki milimetre uzun kesilmiş, delik olması gereken yere denk gelmemiş, köşe de 90 yerine 88 derece açılmış. Montajcı zorluyor, elinden geldiğince sıkıyor ve pano sevk ediliyor. Üç ay sonra tesisin en sıcak noktası tam o bağlantı oluyor. Oysa sorun montajcıda değil, o baranın nasıl işlendiğinde: alçak gerilim panoları için bara işleme makinaları doğru seçilseydi, o iki milimetre de, kaçık delik de, yanlış açı da atölyeden hiç çıkmazdı.

Okumayı dinlemeye tercih ediyorsanız, makalenin geri kalanını aşağıdaki ses dosyasından dinleyebilirsiniz.

Alçak gerilim panosunda baranın rolü

Sıcak nokta oluşturmayan bir bara kendini testte belli eder: bağlantı sıcaklıkları öngörülen sınırların içinde kalır. Bu da montajdan çok önce, atölyede belirlenir — çapaksız kesim, ölçüsünde delme ve tam oturan bir temas yüzeyiyle.

Peki, bara nedir? Elektrik tarafında ne iş görür? Pano içi bara, girişten gelen akımı her çıkışa dağıtan iletken sistemdir. Ana baralar akımın tamamını taşır; kollara ayrılan baralar yalnızca kendi hattının akımını taşır. Yani bara tek bir parça değil, farklı kesitlerden ve çok sayıda cıvatalı bağlantıdan oluşan bir sistemdir.

Panoda tek tip bara da yoktur. Elektrik bara çeşitleri işlevlerine göre ayrılır: faz baraları akımı taşır, nötr barası dönüş yolunu oluşturur, topraklama barası koruma iletkenlerini toplar. Üç fazlı sistemlerde trifaze bara düzeni — üç faz artı nötr — panonun omurgasını kurar. Kesitleri de aynı olmak zorunda değildir; nötr barası çoğu zaman faz barasından küçük seçilir, ama harmonik yükün ağır olduğu tesislerde bu tercih yeniden değerlendirilir.

İşin can alıcı noktası da burada. Her bağlantı, devreye seri bağlı bir direnç gibi davranır. Temas yüzeyi olması gerekenden küçükse bu direnç yükselir ve bağlantı ısınır. Bir baranın akım taşıma kapasitesi — çalışma sıcaklığını aşmadan taşıyabileceği akım — kesite, montaj düzenine ve havalandırmaya bağlıdır. Ama doğru hesaplamanın bir anlamı kalmaz, eğer imalat onu bozuyorsa.

Klasik örnek: kesimden kalan bir çapak iki baranın düz oturmasını engeller. Temas birkaç noktaya sıkışır, sıkma momenti de dengesiz dağılır. Sürekli rejimde bu bir sıcak noktadır; kısa devrede ise elektrodinamik kuvvetler karşısında zayıf halkadır.

Bu yüzden atölye hassasiyeti, standardın ayrı ayrı doğruladığı iki gerekliliği belirler: ısınma ve kısa devre dayanımı. O hassasiyeti de alçak gerilim panoları için bara işleme makinaları verir, montajcının anahtarı değil.

Bakır bara ölçüleri ve makina kapasitesi

Makinaları karşılaştırmadan önce neyi işleyeceğini bilmek gerekir. AG panolarında kullanılan bara çeşitleri geniş bir aralığa yayılır ve gereken kapasiteyi işte bu aralık belirler.

AG panolarında yaygın bara kesitleri

Proje yelpazesinin neredeyse tamamını fasona göndermeden karşılamak ölçülebilir bir hedeftir: hangi kesit aralığını kendi atölyende bitirdiğini not etmen yeterli. Bunun yolu, makinayı ortalama kesite göre değil, azami kesite göre seçmekten geçer.

Bakır bara genişlik ve kalınlıkla tanımlanır, milimetre cinsinden. En yaygın kalınlıklar 3 ilâ 10 mm arasındadır; genişlikler ise 12 mm’den 120 mm’ye kadar çıkar. Kesit büyüdükçe akım taşıma kapasitesi artar, ama ilişki doğrusal değildir: aynı kesitte geniş ve ince bir bara, dar ve kalın olandan daha iyi soğur.

Aşağıdaki tablo yol göstericidir — her proje kendi hesabını ister:

“50×5 bara kaç amper taşır?” sorusunun tek bir cevabı yoktu ve bu önemlidir. Değer, montaj düzenine, ortam sıcaklığına, pano havalandırmasına ve baranın dikey mi yatay mı durduğuna göre değişir. Üretici kataloğuna ve standartlara bakmak gerekir, kulaktan dolma bir rakamdan değil.

Malzeme tarafına da kısa bir not: bakır daha iyi iletir ve daha az yer kaplar; alüminyum bara ise daha ucuzdur ama daha büyük kesit ve daha özenli bağlantı ister. İkisini de işleyeceksen tedarikçine söyle, çünkü kesme kuvvetleri ve bükümdeki davranış değişir.

Kesiti makina kapasitesiyle eşleştirmek

Darboğazsız bir atölye tek bir göstergeyle anlaşılır: siparişlerin yüzde kaçı dışarıya iş vermeden tamamlanıyor. Bunun için yalnız kesmeyi değil, azami kesitte delmeyi ve bükmeyi de doğrulamak gerekir.

Klasik hata tam burada yapılır. Alıcı kesme kapasitesine bakar, en büyük barasını kestiğini görür ve onay verir. Oysa kesme, üç işlem içinde en az zorlayanıdır: gerçek sınırı neredeyse her zaman bükme koyar.

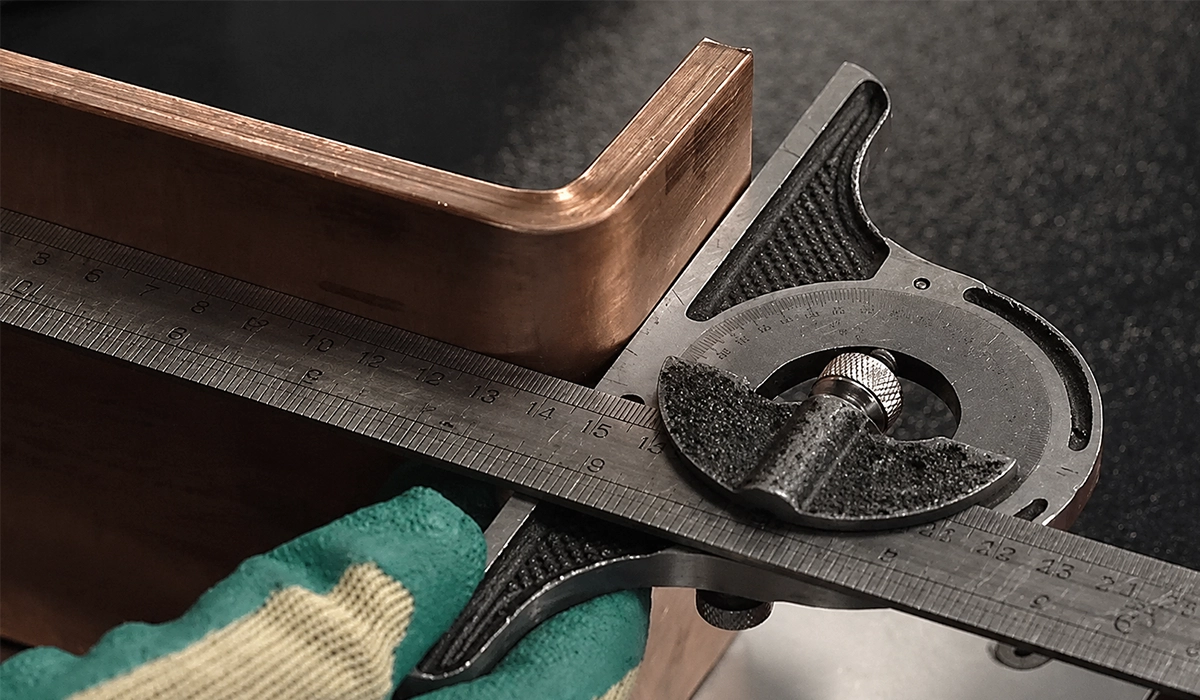

Atölyede düşün: 100×10 mm bir barayı 90 derece bükmek, onu kesmekten belirgin biçimde fazla kuvvet ister. Üstelik iş düz açıyla bitmez. Normal bir barada düzlem değiştirmek için Z bükümü, bir cihazın etrafından dolanmak için U bükümü bulunur. Her biri kendi kalıbını ve kendi bükme yarıçapını ister.

O yarıçap göründüğünden önemlidir: kalınlığa göre fazla dar kalırsa bakır dış yüzeyden çatlar ve tam da en çok çalıştığı yerde faydalı kesit kaybeder. Üstelik çatlak her zaman gözle görülmez.

Bu yüzden üç veriyi ayrı ayrı iste — kesme, delme ve bükme —, her birini üreteceğin azami bara ölçüsü üzerinden. Tedarikçi tek bir toplu rakam veriyorsa, ihtiyacın olan bilgi elinde değil demektir.

Bir nokta daha: delme tarafında kalıp ve zımba setleri makinayla birlikte mi geliyor, ayrı mı satılıyor? Bara delme işinde sık kullanılan çaplar bellidir, çünkü cıvata delikleri birkaç standart ölçüde toplanır. Ama ürün yelpazesi genişse, ek kalıp maliyeti bütçeyi şaşırtabilir. Teklif alırken kalıp setini kapsamın içine aldır.

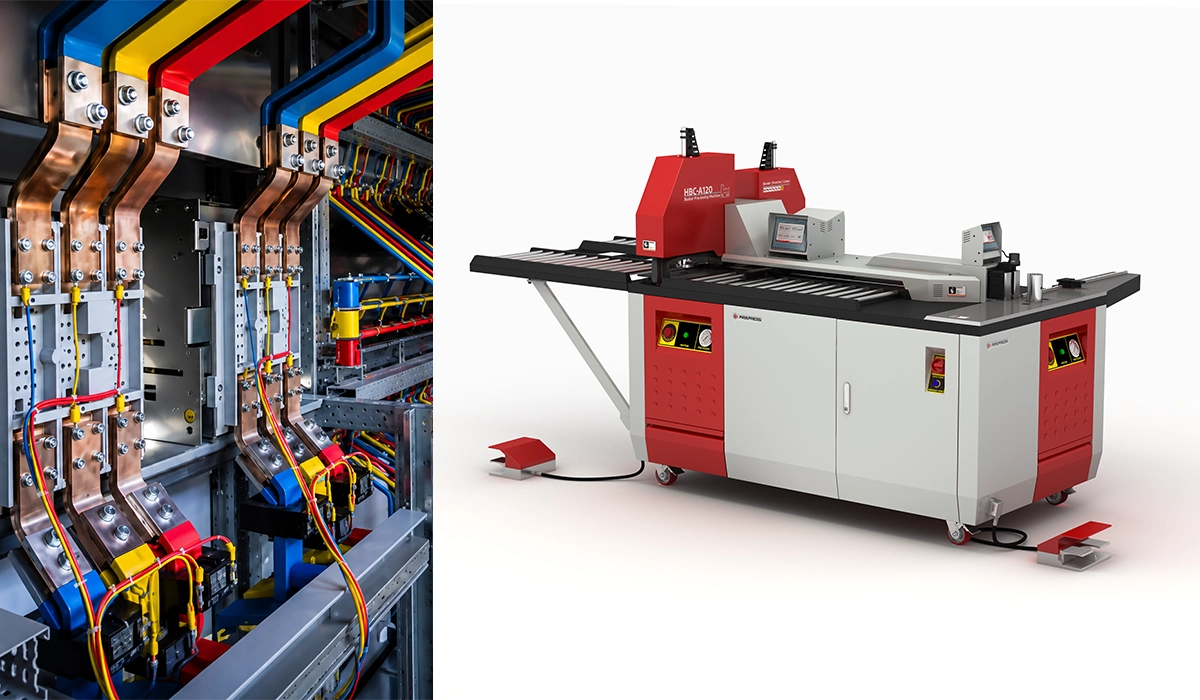

Bara işleme makinası tipleri

Kapasiteler netleştiyse, sıra karşılaştırmada. Makina tipleri arasındaki fark yalnızca fiyat değildir; atölyenin çalışma biçimini değiştirir.

Atölye tipi / ekonomik makinalar

Asgari yatırımla kendi işleme kabiliyetini kurmak mümkündür ve sınırı atölyenin kendisi çizer: makinanın artık yetmediği hacim eşiği. Bunu manuel ayarlı bir hidrolik güç ünitesi ve elle besleme sağlar.

Basit, az yer kaplayan ve fiyatı ölçülü cihazlardır. Operatör barayı yerleştirir, dayamayı ayarlar ve çalıştırır. Ara sıra bara işleyen bir pano imalatçısı için, her sipariş başında fasona bağımlı kalma sorununu ortadan kaldırır.

Şimdi dürüst kısmı: herkese uygun değildir. Tekrarlanabilirlik operatörün gözüne ve eline bağlıdır; işlemler arası takım değiştirme süresi de uzundur. Orta ölçekli, çok ölçülü bir seri girdiği anda makina atölyesi darboğazına dönüşür.

3’ü 1 arada makinalar (kesme, delme, bükme)

Üç işlemi tek istasyonda toplamanın etkisi işlemler arası geçiş süresinde görülür ve bu kronometreyle ölçülür. Bunu tek gövdede toplanmış üç ünite ve değiştirilebilir kalıp sağlar.

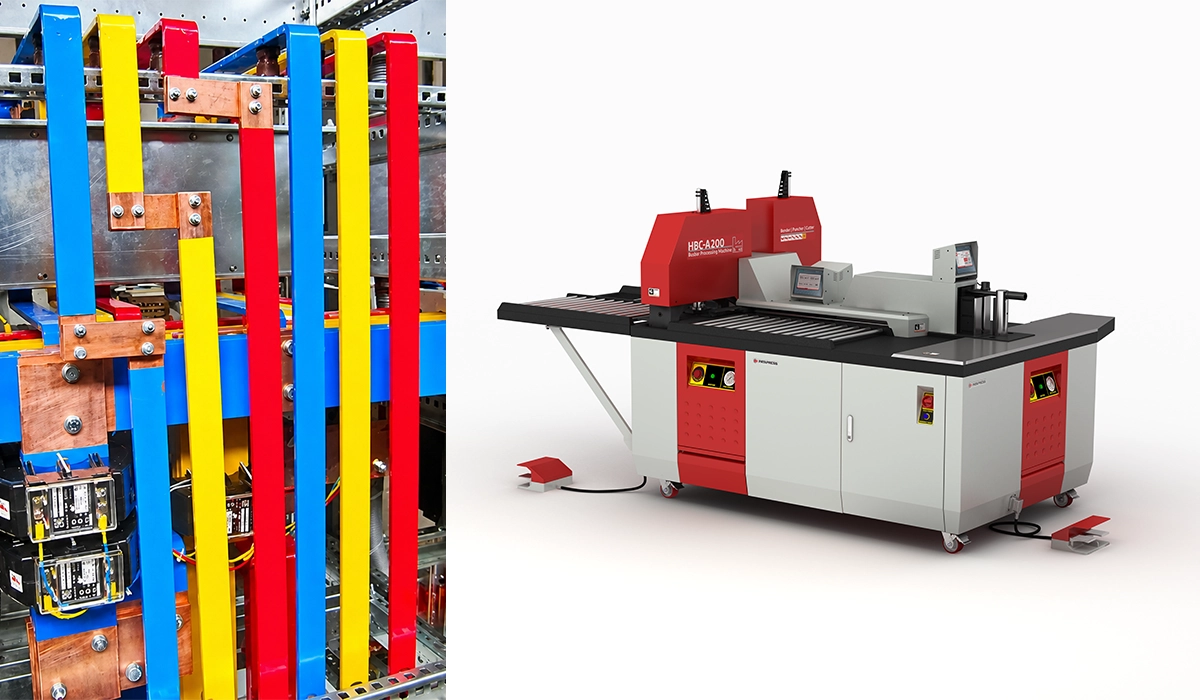

3’ü 1 arada bara işleme makinası; kesme ünitesini, bara delme istasyonunu ve bükme ünitesini bir arada tutar. Operatör parçayı tezgâhtan tezgâha taşımaz, ölçü referansını kaybetmez. Testereyle kesip sütunlu matkapla delmeye kıyasla kazanç açıktır: daha az taşıma, daha az kaybolan referans.

Yeri dar, hacmi orta atölyeler için doğal seçimdir — özellikle seri, kısa ve çeşitliyse. Güçlü yanı da budur: ölçüyü değiştirmek için program yazmak gerekmez.

CNC bara işleme makinaları

Partiler arası tekrarlanabilirlik, kaçık delik yüzünden yapılan yeniden işlemenin düşmesiyle ölçülür. Bunu delik ve büküm desenlerinin elle ayar yerine programdan çalışması sağlar.

CNC bara işleme makinası barayı sayısal denetimle konumlandırır ve deseni baştan sona uygular. Birinci parça ile beş yüzüncü parça aynı çıkar. Ayrıca kumanda ne yaptığını kaydeder: bu da parti bazında izlenebilirlik demektir, ki müşterilerin giderek daha çok istediği bir şey.

Alanı uzun ve tekrarlı seridir; üretim verisine ihtiyaç duyan imalatçının makinasıdır. Karşılığında daha fazla yer, daha yüksek yatırım maliyeti ve eğitimli bir operatör ister.

Sıfır mı, ikinci el mi?

Bütçeye uyan ama riski ölçülmüş bir alım mümkündür ve ölçüsü basittir: ikinci el makinada kaç maddeyi bizzat kontrol ettiğin. Hidrolik kaçak, kalıp aşınması, ölçü sapması ve yedek parça bulunabilirliği önceden denetlenirse risk küçülür.

Türkiye’de bu soru gerçek: arama verilerinde 2. el bakır bara bükme makinası, sıfır makinadan daha çok aranıyor. Yani pazarın önemli bir kısmı ikinci ele bakıyor ve bunu görmezden gelmek anlamsız olur.

İkinci el ne zaman mantıklıdır? Makine düzenli değilse, bütçen sınırlıysa ve makinayı yerinde görüp deneyebiliyorsan. Bu durumda iyi bakılmış bir makina uzun yıllar iş görür.

Peki sıfır makina ne zaman daha mantıklı? Hacmin düzenliyse ve makina üretimin belkemiği olacaksa. Garanti, güncel emniyet donanımı, operatör eğitimi ve yedek parça taahhüdü bir arada gelir. Üstelik CNC tarafında sıfır almak, ikinci elde çoğu zaman bulunmayan güncel kumanda ve yazılım desteği demektir.

Peki neye bakmalı? Şunları sırayla kontrol et:

• Hidrolik sistem: kaçak izi, hortum yaşı, pompa sesi ve basınç düşmesi.
• Kalıp ve zımba durumu: aşınmış kalıpla gelen makinada gizli bir maliyet vardır; yeni takım seti fiyatı ciddi tutabilir.
• Ölçü sapması: kendi baranla numune parça yaptır, ölç. Katalog değil, çıkan parça konuşsun.
• Yedek parça ve servis: markanın Türkiye’de temsilcisi var mı, parça ne kadar sürede geliyor?
• Elektrik ve emniyet donanımı: koruyucular yerinde mi, acil durdurma çalışıyor mu?

Ne zaman pahalıya patlar? Yedek parçası bulunmayan, üreticisi artık desteklemeyen bir makinada. Duruş süresi ilk alımdaki tasarrufu birkaç ayda silebilir. Bu yüzden yedek parça erişimini sormadan pazarlığa oturma.

TS EN 61439 ve bara kalitesi

Barayla ilgili uygunsuzluk çıkmadan tamamlanan bir tasarım doğrulaması somut biçimde görülür: kesme, delme veya bükmeye atfedilen hiçbir uygunsuzluk kaydı yoktur. Arkasında kalıpların ölçü kontrolü ve çapağın sistematik temizliği vardır.

TS EN 61439, alçak gerilim anahtarlama ve kumanda düzeneklerinin standartıdır. Eski “tip testi” anlayışının yerine tasarım doğrulaması kavramını getirdi ve sorumluluğu orijinal üretici ile pano imalatçısı arasında paylaştırdı. Pano imalatçısı için önemli olan da budur: uygunluğun bir kısmı kendi atölyesinde belirlenir.

Standartın metnini ve tablolarını burada çoğaltmıyoruz; değerler için standarda bakmak gerekir. Ama her gerekliliği somut bir makina işlemine bağlayabiliriz:

• Isınma. Kesite ve montaj düzenine bağlıdır, ama asıl belirleyici bağlantı kalitesidir. Düz ve çapaksız bir temas yüzeyi başlangıç şartıdır.
• Kısa devre dayanımı. Kısa süreli dayanım akımı (Icw) baraya şiddetli mekanik kuvvet uygular. Yanlış bükme yarıçapı yüzünden çatlamış bir bara burada zayıf halkadır.
• Açıklık ve yüzeysel kaçak yolu. Gerilimli parçalar arasında ve gövdeye göre ölçülür. Hatalı bir büküm açısı barayı birkaç milimetre kaydırır ve o milimetreler toleransı dışarı taşırabilir.
• Bağlantı kalitesi. Ölçüsünde delik, doğru sıkma momenti ve gerekiyorsa yüzey işlemi — gümüş kaplama veya kalay kaplama — teması kararlı tutar.

Dördü de kesme, delme veya bükmeye çıkıyor. Ulusal çerçevede ise tesisin kendisi Elektrik İç Tesisleri Yönetmeliği kapsamındadır. Makinanın kendi güvenliği de ayrı bir başlıktır: Makina Emniyeti Yönetmeliği uyarınca CE işareti taşımalıdır.

Bara imalatında KPI’lar

Ölçmeden yapılan makina karşılaştırması, fikir tartışmasından öteye geçmez. Aşağıdaki göstergelerin hepsi zaten elinde olan verilerden çıkar.

Üretim KPI’ları

Atölyeyi dört rakam anlatır. Vardiya başına biten bara, herkesin anladığı gösterge. Saatte işlem sayısı — kesme, delme, büküm — daha hassastır çünkü her bara aynı değildir. Makina kullanılabilirliği: planlanan saate karşılık kaç saat hazır? Ve takım değiştirme süresi en çok unutulanı.

Sonuncusu ayrı bir parantezi hak ediyor: uzun seride hızlı görünen bir makina, her ölçü değişimi yarım sabah alıyorsa kısa seride yavaş kalır.

Kalite KPI’ları

Üç gösterge yeter ve ilki doğrudan bakır olarak ödenir. Fire oranı, alınan malzeme ile panoya giren malzemeyi karşılaştırır; kalan uçlar ve yanlış kesilmiş parçalar buradan çıkar. Yeniden işleme oranı, kaç parçanın atölyeye geri döndüğünü sayar. Son testlerde çıkan uygunsuzluklar ise halkayı kapatır: erken yakalanmazsa müşteriye giden hatalar bunlardır.

Fireyi düşürmek istiyorsan, önce bir ay ölç. Genellikle iki yerde toplanır: bara uçlarından kalan artıklar ve kaçık delik yüzünden tekrar yapılan parçalar.

Bu göstergeleri ayrı ayrı değil, birlikte okumak gerekir. Fire düşerken yeniden işleme artıyorsa, malzemeyi daha dikkatli kesiyor, ama delme veya bükmede sapma yaşıyor olabilirsin. Rakamlar ancak birbirine bakıldığında atölyenin gerçek resmini verir.

Makina tipi KPI’ları nasıl etkiler

Atölye verimindeki ölçülebilir iyileşme iki göstergede görülür: fire ve takım değiştirme süresi. İkisini birden hareket ettiren şey konumlandırmanın ve delik deseninin otomatikleşmesidir.

Manuelden 3’ü 1 arada’ya geçişte belirgin biçimde düşen şey genelde taşıma ve işlemler arası bekleme olur. 3’ü 1 arada CNC’ye geçişte düşen ise değişkenliktir: daha az tekrar edilen parça, ayar hatasından kaynaklanan daha az artık.

Burada kapalı yüzdeler vermiyorum ve sebebi var. Kataloglarda dolaşan rakamlar parti büyüklüğüne, ürüne ve operatöre göre değişir. Karşılaştırmadan önce kendi başlangıç değerini birkaç hafta ölç; yoksa kendi atölyeni bir broşürdeki ideal atölyeyle kıyaslamış olursun.

Doğru makinayı nasıl seçersiniz

Kapasite, tip ve KPI masadaysa, karar kendiliğinden sıralanır. Hangi kapasitede bara işleme makinası gerekir” sorusu üç değişkene bağlıdır ve hiçbiri fiyat değildir.

Hacim ve ürün çeşitliliği

Eşiklerle konuşalım, “duruma göre değişir” demeden. Ara sıra, proje bazlı bara işliyorsan, atölye tipi makina işini görür. Yükün sürekli ama ölçüler sık değişiyorsa — kısa ve çeşitli seri — 3’ü 1 arada en iyi oturan seçenektir. Aynı üründen büyük partiler tekrarlıyorsan, CNC kendini tekrarlanabilirlikle öder.

CNC’ye geçişin pratik cevabı şudur: Elle ayar üretimin hızını belirlemeye başladığında.

Alan, bütçe ve büyüme

İlk yatırım maliyetine bak, ama kararı bara başına maliyetle ver. O rakamın içinde malzeme, işçilik, yeniden işleme ve fire vardır. Artık üreten ve parça tekrarlatan ucuz bir makina, birim başına daha pahalıya gelebilir. İşletme maliyetini de hesaba kat: enerji tüketimi, kalıp yenileme, bakım ve operatör zamanı. Bunlar ilk yatırımın yanında küçük görünürler ama makinanın ömrü boyunca birikir.

Alan da belirleyicidir; çoğu atölyede asıl kısıt odur. İyi işleyen bir strateji kademelidir: fasondan kurtulmak için önce 3’ü 1 arada almak, hacim gerektirdiğinde CNC eklemek. Böylece geri dönüş süresi iyimser bir tahmine bağlı kalmaz.

Tedarikçiden ne istenmeli

Bara işleme makinası fiyatları konuşulmadan önce beş şartı masaya koy. AG panosu tecrübesi — sac işlemekle bara işlemek aynı şey değildir. Atölyede kurulum ve devreye alma. Operatörün gerçekten eğitilmesi bir öğleden sonra gösteri değil. Yedek parça ve kalıp bulunabilirliği. Ve yazılı bir servis süresi taahhüdü.

Bakır bara bükme makinası satın al derken iki şey daha iste: kendi baranla işlenmiş numune parça ve işlem bazında ayrıştırılmış kapasite verisi. Pano imalatçılarıyla çalışan bir bara işleme makinası üreticisi bunları vermekte zorlanmaz.

Sahadan iki üretim akışı

Proje ofisinden bara açılımıyla birlikte pano projesi gelir. Operatör baraları ölçüye göre gruplar, tüm seriyi keser, delme ünitesine geçip delikleri açar ve bükerek bitirir. Parça istasyon değiştirmez.

Pano bara montajı ise ayrı bir aşamadır: işlenmiş baralar izolatörlere oturtulur, mesafeler kontrol edilir ve bağlantılar tork anahtarıyla sıkılır. Elektrik pano montajı sırasında en çok zaman kaybettiren şey atölyeden ölçüsü tutmayan bara gelmesidir. Montajcı orada deliği büyütmeye ya da barayı zorlamaya başlar — ikisi de ilerisi için sıcak nokta üretir.

Avantajı :çeviklik: sahadan gelen son dakika değişikliği aynı gün çözülür. Sınır ise aynı panodan birkaç tane birden girdiğinde belirir; elle ayar tekrar tekrar yapılır ve takım değiştirme süresi günü yer.

CNC hatlı fabrika

Akış proje ofisinde başlar: bara açılımı tasarım yazılımından çıkar ve iş listesine dönüşür. Parçalar operatörün inisiyatifine göre değil, programa göre partilere ayrılır.

Makina kayıtlı delik ve büküm desenlerini uygular, çevrim süresini ve parti başına parça sayısını kaydeder. Üretim bu veriyle vardiyaları karşılaştırır ve sapmayı montaja ulaşmadan yakalar. Burada izlenebilirlik bir ekstra olmaktan çıkar, ürünün parçası olur.

Sonuç

Bara, panonun kalitesinin görünür hale geldiği parçadır — ve o kalite atölyede doğar. Alçak gerilim panoları için bara işleme makinaları doğru seçildiğinde fire ve yeniden işleme düşer, tasarım doğrulaması da sorunsuz ilerler.

Buraya kadar okuduysan, iki kararı artık verebilirsin. Birincisi hangi kapasiteyi şart koşacağın: kesme değil, azami bara ölçüsünde bükme kapasitesi. İkincisi hangi makina tipinin hacmine uyduğu: ara sıra iş için atölye tipi, kısa ve çeşitli seri için 3’ü 1 arada, uzun ve tekrarlı seri için CNC. Karşılaştırmadan önce kendi başlangıç değerini ölç; tedarikçiyle konuşman da o an değişir.
