Trafo Merkezi Bara Sistemleri: 8 Bara Düzeninin Tam Karşılaştırması

Trafo merkezi bara sistemleri, tek hat şemasında birkaç çizginin nasıl birleştiğinden çok daha fazlasını ifade eder. Seçilen baralama düzeni, enerji sürekliliğini, bakım esnekliğini ve ilk yatırım maliyetini doğrudan etkiler. Yanlış seçilmiş bir düzen ise, yıllar boyunca her bakımda kesinti olarak geri döner.

Bu makalede sekiz temel düzeni tek tek ele alıyoruz: her birinin nasıl çalıştığını, güçlü ve zayıf yönlerini ve hangi tesis tipine uyduğunu göreceksiniz. Ayrıca Türkiye’de hangi gerilim kademesinde hangi düzenin mevzuatla zorunlu tutulduğunu netleştiriyoruz; pek çok kaynağın atladığı kısım tam olarak burası.

Dinlemeyi mi tercih ediyorsunuz? Bu makalenin geri kalanını aşağıdaki sesli versiyondan dinleyebilirsiniz.

Trafo Merkezinde Bara Düzeni Neden Kritik Bir Karardır

Doğru bara düzeni, yıllık devre dışı kalma süresini en aza indirir; bunu planlı ve plansız kesinti saatleriyle ölçersiniz; yöntem ise tesisin kısa devre seviyesine ve fider sayısına uygun konfigürasyonu baştan seçmektir.

Bara,enerji iletim hatlarının, kesicilerin, ayırıcıların, transformatörlerin ve fiderlerin ortak bir noktada güvenli ve düzenli şekilde bağlanmasını sağlayan ana iletkendir. Baralama düzeni ise tek hat şemasında bu bağlantıların topolojisini, yani hangi elemanın hangi yolla yedeklendiğini tanımlar.

Seçim birkaç somut kritere dayanır: sistemin kısa devre akımı, mevcut ve gelecekteki fider sayısı, kabul edilebilir bakım penceresi, ayrılan saha alanı ve ilk yatırım bütçesi. Bu kriterler çoğu zaman birbiriyle çekişir. Yüksek yedeklilik daha fazla kesici ve daha geniş şalt sahası demektir; düşük maliyet ise çoğu kez tek bir arızaya karşı korumasız kalmak anlamına gelir.

Bu makaleyi faydalı bulduysanız, bara Sistemleri hakkındaki makalemizi de okumak isteyebilirsiniz.

Trafo Merkezlerinde Kullanılan 8 Bara Düzeni

Trafo merkezi bara sistemleri, uygulama ihtiyaçlarına göre sekiz temel konfigürasyonda ele alınır. En yalın olandan en yedekli olana doğru: tek bara, parçalı tek bara, ana ve transfer bara, çift bara çift kesicili, parçalı çift bara, bir buçuk kesicili, halka bara ve mesh düzeni. Aşağıda her birini aynı üç soruyla inceliyoruz: nasıl çalışır, güçlü yanı nedir, nerede tercih edilir?

Tek Bara Sistemi

Tek bara sistemi en düşük yatırımla kurulur; bunu çıkış başına tek kesiciyle ölçersiniz; yöntemi tüm fiderleri tek bir ortak baraya bağlamaktır.

Bu düzende her hat ve transformatör, kendi kesicisi ve bara ayırıcısı üzerinden aynı bara gelir. Kubasittiru basit, işletmesi anlaşılır ve saha alanı küçüktür. Ekipman sayısı az olduğu için maliyeti de en düşüktür. Trafo merkezi bileşenleri ve baralama temelleri için kapsamlı bir eğitim kaynağı incelenebilir.

Zayıf yanı tek noktada toplanır: barada bir arıza ya da baranın bakımı merkezin tamamını enerjisiz bırakır. Aynı şekilde bir kesicinin bakımı, ilgili fideri devre dışı bırakmadan yapılamaz. Bu yüzden tek bara; küçük trafo merkezlerinde, AG/OG dağıtım noktalarında ve kesintinin kritik olmadığı tesislerde tercih edilir.

Bu rehberi beğendiniz mi? Daha fazla bilgi için yalıtım aralığı ve yüzeysel kaçak yolu hakkındaki detaylı yazımıza göz atın.

Parçalı (Seksiyonlu) Tek Bara Sistemi

Parçalı tek bara, bir arızayı tesisin yalnızca bir bölümüne hapseder; bunu devre dışı kalan fider sayısının azalmasıyla ölçersiniz; yöntemi barayı bir ayırıcı ya da kesiciyle bölümlere ayırmaktır.

Bara, ortadan bir bölümleme elemanıyla ikiye veya daha fazlaya ayrılır. Bir bölümde arıza çıkarsa yalnızca o kısım izole edilir, diğer bölüm beslemeye devam eder. Bazı uygulamalarda bölümler arasına bir akım sınırlayıcı reaktör konur; böylece toplam kısa devre gücü düşürülür ve kesicilerin kesme kapasitesi yeterli kalır.

By-pass ayırıcısı, bir kesicinin bakımı sırasında ilgili fiderin geçici olarak beslenmesini sağlar. Parçalı tek bara; orta ölçekli merkezlerde ve organize sanayi bölgesi dağıtım noktalarında yaygındır.

Ana ve Transfer Bara Sistemi

Ana ve transfer bara düzeni, kesici bakımını kesinti olmadan yapmanıza imkân verir; bunu bakım sırasında sıfır fider kesintisiyle ölçersiniz; yöntemi ilgili yükü kuplaj fideri üzerinden transfer barasına aktarmaktır.

Normal işletmede tüm fiderler ana baradan beslenir. Transfer bara ise boştadır ve yalnızca bir kesici bakıma alınacağı zaman devreye girer. Kuplaj fideri (bara bağlama fideri), transfer barasını ana baraya köprüler ve bakımdaki kesicinin görevini geçici olarak üstlenir.

Böylece “transfer bara ne işe yarar?” sorusunun yanıtı nettir: kesintisiz bakım. Elektrik Şebeke Yönetmeliği, ada besleme gerekliliği bulunmayan 154 kV merkezlerde ana ve transfer bara düzenine izin verir; ada işletmesi gerektiğinde ise kuplaj fiderli iki ana bara zorunludur.

Çift Bara Çift Kesicili Sistem

Çift bara çift kesicili düzen en yüksek güvenilirliği sunar; bunu çıkış başına iki kesiciyle ölçersiniz; yöntemi her fideri iki ayrı ana baraya, iki ayrı kesici üzerinden bağlamaktır.

Her çıkışın iki kesicisi olduğu için, bir kesici ya da bir bara arızalansa bile fider beslemede kalır. Yükü bir baradan diğerine aktarmak kesintisiz ve hızlıdır. Yedeklilik açısından bu düzenin üstüne çıkan yoktur.

Bedeli de aynı oranda yüksektir: kesici sayısı ikiye katlanır, şalt sahası büyür, koruma ve kumanda daha karmaşık hâle gelir. Bu nedenle çift bara çift kesicili düzen, santral çıkışları ve kesintinin kabul edilemez olduğu kritik yükler için ayrılır.

Parçalı Çift Bara ve Yardımcı Bara

Parçalı çift bara, yedekliliği bölümlemeyle birleştirir; bunu hem beslemede kalan fider oranıyla hem de sınırlanan arıza bölgesiyle ölçersiniz; yöntemi iki ana baradan en az birini seksiyonlara ayırmaktır.

İki ana bara sayesinde yükler iki gruba dağıtılır ve bir bara arızası tüm merkezi etkilemez. Bölümleme eklendiğinde arıza bölgesi daha da daralır. Bazı tesislerde ayrıca bir yardımcı bara bulunur; bu bara, kesici bakımında transfer görevini üstlenir.

Yardımcı bara çoğunlukla parçalanmaz, çünkü ek bölümlemenin getirdiği maliyet sağladığı faydayı karşılamaz. Parçalı çift bara, 154–400 kV kademesindeki büyük trafo merkezlerinde tercih edilir.

Bir Buçuk Kesicili Sistem

Bir buçuk kesicili sistem, tek bir kesici arızasında en fazla bir fideri düşürür; bunu çıkış başına bir buçuk kesiciyle ölçersiniz; yöntemi iki ana bara arasına üçer kesicili diziler yerleştirmektir.

Her dizide üç kesici bulunur ve ortadaki kesici iki fider tarafından paylaşılır. Böylece iki çıkış için toplam üç kesici kullanılır; yani çift kesiciliye göre çıkış başına iki yerine bir buçuk kesici düşer. Güvenilirlik çift kesiciliye yakındır, maliyet ise daha düşüktür.

Kesici arıza koruması bu düzende kritiktir; aksi hâlde arıza tek fiderle sınırlı kalmaz. Bir buçuk kesicili düzen Kuzey Amerika iletim şebekelerinde yaygın, Avrupa’da ise daha seyrek uygulanır. Buna rağmen Türkiye mevzuatı, 400 kV için bu düzene açıkça izin verir.

Halka (Ring) Bara Sistemi

Halka bara sistemi, ayrı bir ana bara olmadan yüksek yedeklilik sağlar; bunu yük başına tek kesiciyle ölçersiniz; yöntemi kesicileri kapalı bir halka üzerinde dizip fiderleri iki kesici arasına almaktır.

Halka bara sisteminin avantajları açıktır: her fider iki yönden beslenir, bir kesici arızalansa bile yük enerjide kalır ve ekipman sayısı çift baraya göre azdır. Normalde halka kapalı çalışır.

Ancak bir kesici açıldığında halka radyal hâle döner. Bu durumda kalan iletkenler tüm yükü taşımak zorunda kalır ve aşırı yük riski doğar. Ayrıca yeni fider eklemek halkayı açmayı gerektirir; bu yüzden halka bara, fider sayısı sabit ve sınırlı olan merkezlere uygundur.

Mesh (Poligon) Bara Düzeni

Mesh düzeni, bir arızada yalnızca iki komşu kesiciyi açar; bunu etkilenen bağlantı sayısının azlığıyla ölçersiniz; yöntemi kesicileri kapalı bir çokgenin kenarlarına, fiderleri ise köşelerine yerleştirmektir.

Dört kesicili bir karede her kenarda bir kesici, her köşede bir devre bulunur. Bir kenarda arıza çıkarsa yalnızca o kenarın iki kesicisi açılır ve çokgen çalışmaya devam eder. Yedeklilik yüksek, kesici sayısı ise devre başına düşüktür.

Burada okuyucu için ayırt edici bir nokta var: bu düzen Türkiye iletim uygulamasında pratikte kullanılmaz ve Elektrik Şebeke Yönetmeliği’nin trafo merkezi tasarım hükümlerinde yer almaz. Türkiye’de 400 kV veya 154 kV’lik bir merkez tasarlıyorsanız, mesh düzeni gündeminizde olmayacaktır.

Busbar Kanal Sistemi hakkında daha fazla bilgi edinmek için ilgili makalemizi buradan okuyabilirsiniz.

Türkiye’de hangi gerilimde hangi bara düzeni zorunlu?

Türkiye’de trafo merkezi bara sistemleri seçimi keyfi bir tercih değildir; bunu Elektrik Şebeke Yönetmeliği’nin gerilim kademesine göre belirlediği düzenlerle ölçersiniz; ,yöntemi tasarımı yönetmeliğin öngördüğü konfigürasyonlara uydurmaktır.

Yönetmeliğin trafo merkezi tasarımına dair hükümleri, hangi merkezde hangi baralama düzeninin kullanılacağını açıkça sıralar:

• 154 kV merkezler: Sistemin bölgesel ada ya da katlı şebeke işletmesine imkân vermesi gerektiğinde, iki ana bara düzeninde kuplaj fiderli. Ada besleme gerekliliği yoksa, 154 kV kısmı ana+transfer bara veya iki ana bara olarak tasarlanabilir.
• 400 kV merkezlerin 400 kV kısmı: İki ana ve bir transfer bara (transfer ve kuplaj fiderli), tek kesicili transfer-kuplaj fiderli veya bir buçuk kesicili.
• 400/154 kV merkezler: Her iki kısım da iki ana ve bir transfer bara, transfer ve kuplaj fiderli; zorunlu hâllerde tek kesicili transfer-kuplaj fiderli.
• Gaz izoleli (GIS) merkezler: 400 kV ve 154 kV tarafı iki ana baralı ve kuplaj fiderli.
• 6×250 MVA veya 8×250 MVA düzeninde: 400 kV şalt, parçalı iki ana bara ve transfer baralı.

Buna ek olarak, Elektrik Kuvvetli Akım Tesisleri Yönetmeliği, bara işaretlemesi (TS 6429) ve açık hava tesislerinde en küçük izolasyon açıklıkları için bağlayıcı kurallar getirir.

Bu konu sadece bir başlangıç — bakır bara akım taşıma kapasitesi hakkındaki makalemizde daha fazlasını keşfedin.

Sekiz Düzenin Karşılaştırması ve Seçim Matrisi

Sekiz düzeni yan yana koyunca “bara düzeni seçiminde nelere dikkat edilir?” sorusu somutlaşır; bunu güvenilirlik, kesici sayısı, ilk yatırım ve tipik uygulama eksenlerinde ölçersiniz; yöntemi ihtiyacınızı bu dört sütuna göre eşleştirmektir.

Karar çoğu zaman üç soruya iner. Fider sayısı sabitse ve dört ile altı arasındaysa, halka bara ekonomik bir denge sunar. Bakım penceresi darsa ve fider sayısı zamanla büyüyecekse, ana ana-transfer bara daha esnektir. 400 kV iletimde ise tercih pratikte bir buçuk kesiciliye yönelir.

Tek bara ile çift bara arasındaki fark da bu tabloda nettir: tek bara ucuzdur ama tek arızada tüm merkezi kaybedersiniz; çift bara pahalıdır, buna karşılık tek arıza fideri beslemede tutar.

Bara Düzeni Seçiminde Sahada En Sık Yapılan Yedi Hata

Doğru düzeni seçmek yetmez; yanlış kurgulanan bir düzen beklenen güvenilirliği vermez. “Bara arızasında kaç fider devre dışı kalır?” sorusunun yanıtı, çoğu zaman tasarımdaki şu hatalarda gizlidir:

• Halka barayı büyüyecek bir merkeze kurmak. Sonradan fider eklemek halkayı açmayı gerektirir. Fider sayısı artacaksa, baştan ana transfer ya da çift bara seçin.
• Transfer barayı ikinci besleme sanmak. Transfer bara bir bakım barasıdır; sürekli paralel yük taşımaz. Kalıcı yedeklilik istiyorsanız, çift bara gerekir.
• Kesici arıza korumasını atlamak. Breaker failure koruması yoksa, tek bir kesici arızası birden çok fideri düşürür. Özellikle bir buçuk kesicili ve halka düzende bu koruma zorunludur.
• Bara koruma bölgesini akım trafosu yerleşimine göre kurgulamamak. Yanlış yerleşim, korumasız bir “ölü bölge” bırakır.
• Kısa devre dayanımını yalnız sürekli akıma göre seçmek. Dinamik zorlanma ihmal edilirse,dilirse bara ve mesnetler arıza anında mekanik olarak zorlanır.
• Parçalı barada reaktörü hesaba katmamak. Reaktör atlanırsa, kesicinin kesme kapasitesi yetersiz kalabilir.
• GIS’te açık hava mantığıyla açıklık hesabı yapmak. Yönetmelik GIS ile açık hava tesisini ayırır; bu ayrım gözden kaçmamalı.

Daha fazlasını öğrenmek ister misiniz? Bakır bara fiyatları hakkındaki makalemiz bu konuyu daha ayrıntılı ele alıyor.

Düzen Belli Olduktan Sonra: Kesit, Kısa Devre Dayanımı ve İmalat

Düzen kesinleştikten sonra iş, iletkenin kendisine kayar; bunu baranın taşıyacağı sürekli akım ve kısa devre dayanımıyla ölçersiniz; yöntemi kesiti, mesnet aralığını ve imalatı bu değerlere göre belirlemektir.

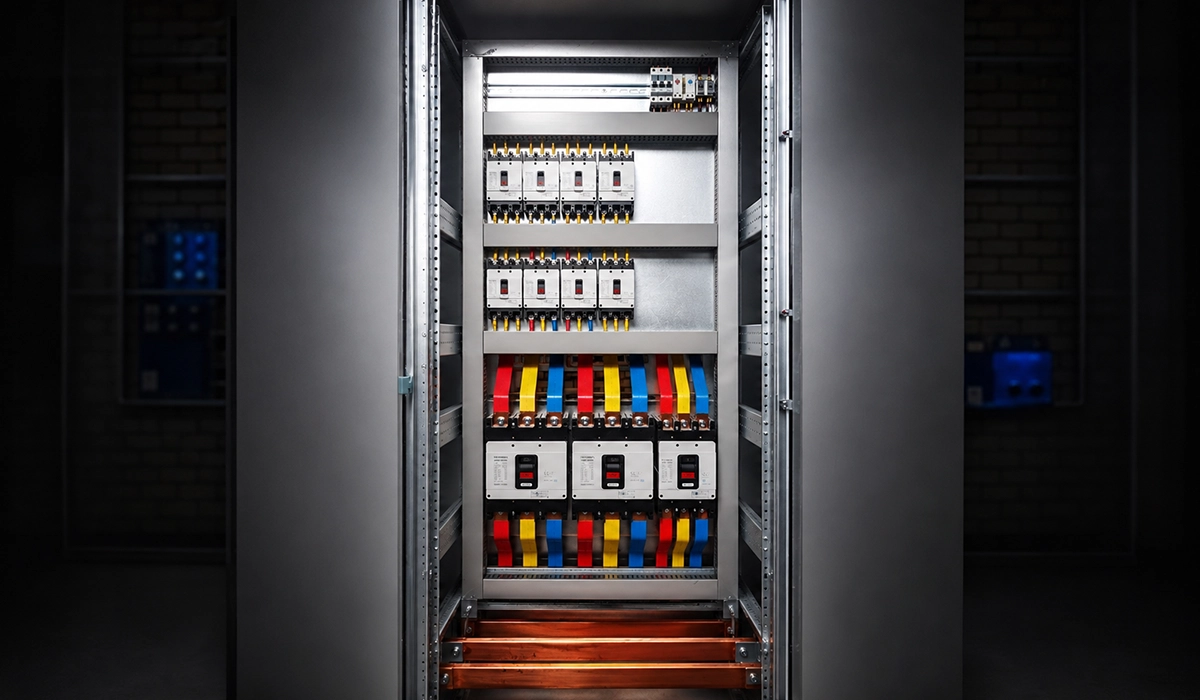

Kısa devre akımı yalnızca ısıl değil, mekanik bir yük de oluşturur. Arıza anında baralar arasında oluşan dinamik zorlanma, mesnet izolatörlerini ve bağlantıları iter. Şebeke Yönetmeliği bu nedenle 154 kV için 31,5 kA, 400 kV için 50 kA kısa devre dayanımı öngörür.

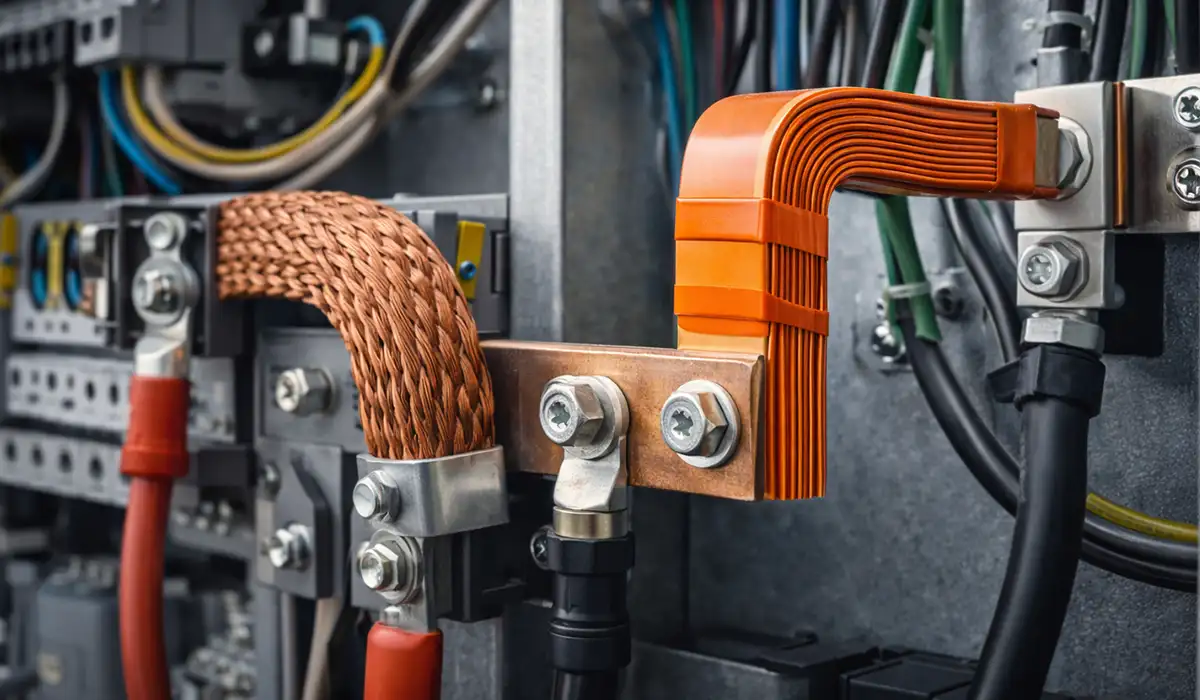

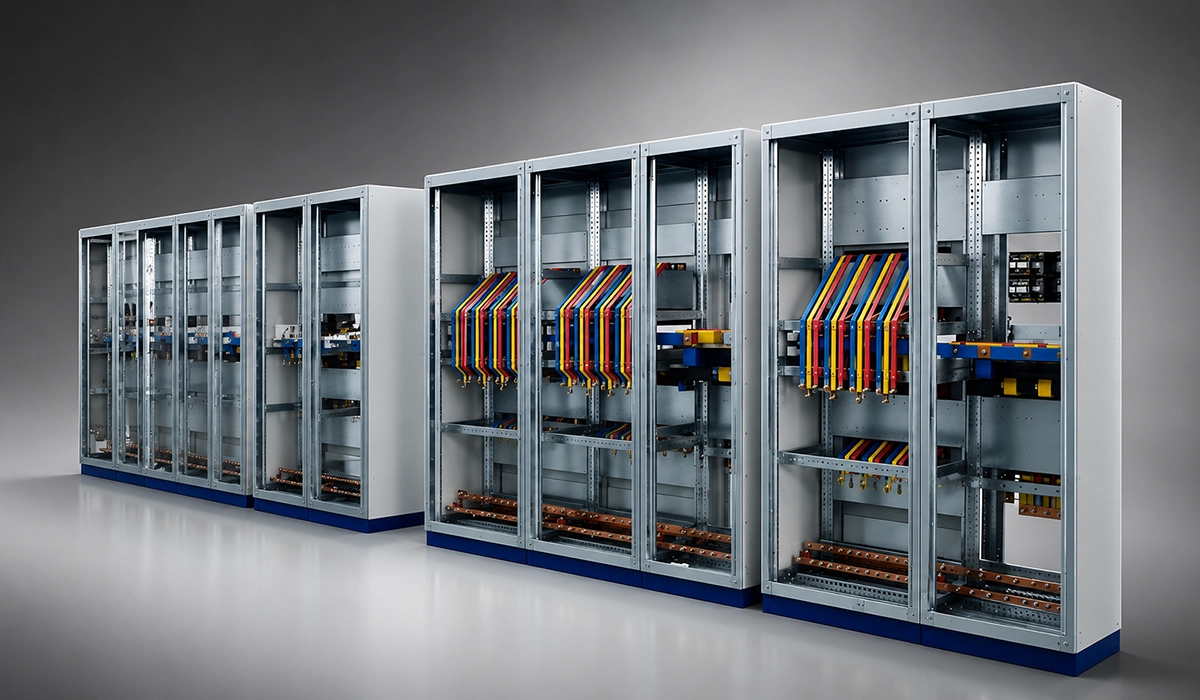

İletken seçimi tesis tipine göre değişir. Açık hava yüksek gerilim şalt sahasında genellikle alüminyum boru bara veya örgülü iletken kullanılır. Pano ve OG hücrelerinde ise bakır lama bara tercih edilir. İmalat aşamasında bükme yarıçapı, delik merkezleri ve yüzey işlemi; montaj kalitesini ve temas direncini doğrudan etkiler.

Seçim Yaparken Temel Noktalar

Bir trafo merkezinde bara düzeni; çizim değil, mühendislik kararıdır. Artık iki şeyi netleştirebilirsiniz. Birincisi, gerilim kademesine göre kısa liste: 154 kV’ta kuplaj fiderli iki ana bara, 400 kV’ta bir buçuk kesicili ya da transfer/kuplaj fiderli iki ana bara, GIS merkezlerde iki ana baralı kuplaj fiderli düzen.

İkincisi, güvenilirlik–maliyet dengesinde nerede durduğunuz. Trafo merkezi bara sistemleri arasından seçim yaparken, tesisin fider sayısı ve bakım penceresi çoğu zaman maliyetten daha belirleyicidir.
