La configuración de embarrado es la espina dorsal del cuadro: determina por dónde circula la potencia, hasta dónde se propaga un defecto y cuánta flexibilidad de mantenimiento queda con la instalación en servicio. Y no se corrige después. Un hospital, un centro de datos y un edificio de oficinas no toleran la misma interrupción, y esa diferencia se traduce en topologías distintas: no en otro componente, sino en un cuadro concebido de otra manera desde el principio. Aquí tienes las cinco configuraciones más habituales, una comparativa de fiabilidad, coste y flexibilidad, y el efecto de cada topología sobre la corriente de cortocircuito.
| Configuración | Redundancia | Flexibilidad de mantenimiento | Coste | Uso típico |
|---|---|---|---|---|
| Embarrado simple | Ninguna | Baja | Bajo | Comercial, industria pequeña |
| Embarrado simple seccionado | Parcial | Media | Medio | Industria media, hospitales |
| Doble embarrado | Alta | Alta | Alto | Infraestructura crítica |
| Configuración en anillo | Alta | Alta | Alto | Gran industria, distribuidoras |
| Principal y de transferencia | Media | Media | Medio | Subestaciones, transición MT/BT |
Vuelve a esta tabla en el apartado de criterios; ahí cobra sentido.
¿Prefieres escuchar? Puedes reproducir la versión en audio del resto de este artículo a continuación.
El esquema unifilar: donde se decide la configuración de embarrado
Antes de comparar topologías, conviene situar el documento donde la decisión queda fijada.
El esquema unifilar representa la instalación con una sola línea por circuito: fuentes, embarrados, dispositivos de maniobra y salidas. Es el plano que comparten proyectista, fabricante del cuadro, instalador y mantenedor.
Y aquí está la idea que ordena el resto: elegir una configuración de embarrado es dibujar un unifilar distinto. No se cambia un componente. Cambia la arquitectura del conjunto y, con ella, el número de celdas, los enclavamientos y el nivel de defecto previsto.
De ahí que la discusión sobre topología ocurra al principio. Cuando el cuadro está fabricado, ese plano ya no es una propuesta: es una descripción.
Una nota de vocabulario: en España se dice esquema unifilar; en México, diagrama unifilar. Es el mismo documento.
Si este artículo te resultó útil, quizá también quieras leer nuestro artículo sobre Sistemas de Distribución Eléctrica.
| Concepto | España | México / LATAM |
|---|---|---|
| Documento de diseño | esquema unifilar | diagrama unifilar |
| Conjunto de barras | embarrado, juego de barras | barra colectora, barraje |
| Aparellaje | aparamenta | equipo de maniobra |
| Cuadro principal | CGBT, cuadro general de baja tensión | tablero general |
| Reglamento | REBT — RD 842/2002 | NOM-001-SEDE-2012 |
Embarrado simple
Es la topología más extendida, y con diferencia. Todas las acometidas y todas las salidas se conectan a un único embarrado.
Sus ventajas explican ese predominio: coste bajo, diseño sencillo, pocas celdas y ampliación fácil mientras quede espacio.
La limitación es igual de clara y define el resto de configuraciones de este artículo: cualquier defecto o intervención sobre el embarrado deja sin servicio todas las cargas conectadas. No hay forma de aislar una parte. Para mantener el juego de barras hay que descargar el cuadro entero.
Encaja en edificios comerciales pequeños, cargas industriales no críticas y cuadros de distribución donde una parada programada se negocia con el cliente. Deja de encajar en cuanto aparece una carga que no admite corte.
¿Te gustó esta guía? Consulta nuestra publicación detallada sobre falla de busbar para obtener más información.

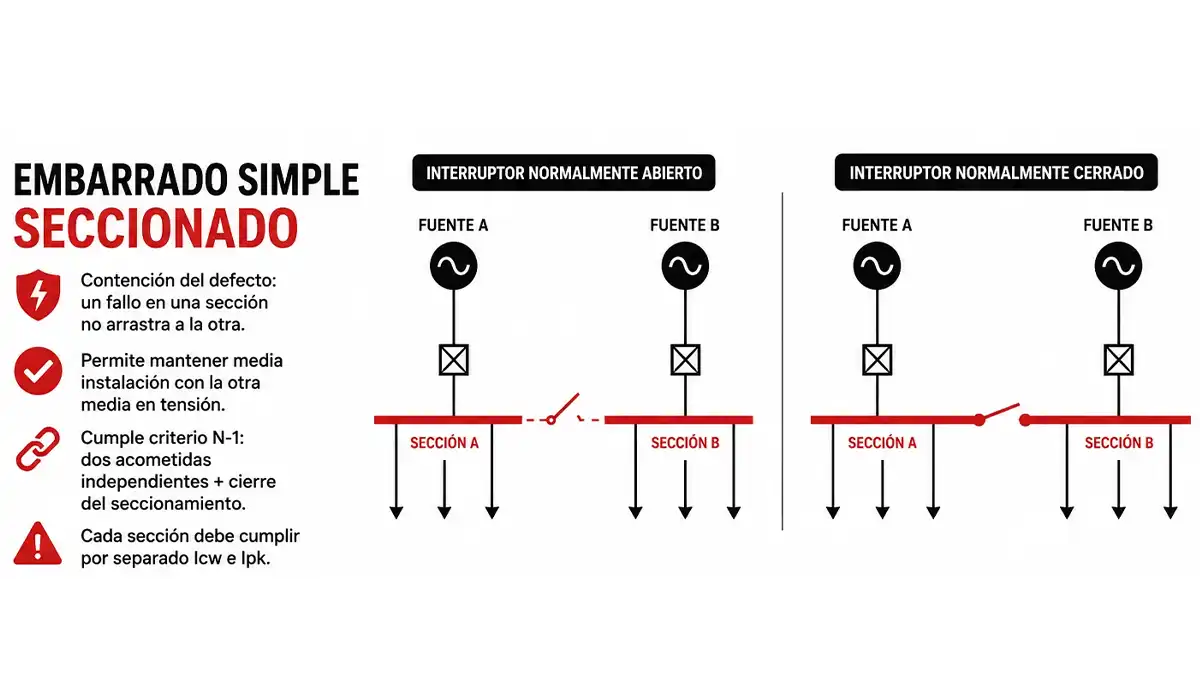

Embarrado simple seccionado
El embarrado se divide en dos o más secciones mediante un interruptor de seccionamiento, y cada sección puede alimentarse desde una fuente independiente.
La ganancia inmediata es la contención del defecto: un fallo en una sección no arrastra a la otra. También permite mantener media instalación con la otra media en tensión, que es lo que la mayoría de las plantas necesita.
La decisión central de esta configuración es si el interruptor de seccionamiento trabaja normalmente abierto o normalmente cerrado.
Con el interruptor normalmente abierto, cada sección funciona como un cuadro independiente con su propia acometida, y la corriente de defecto procede solo de su fuente. Al perder una acometida el interruptor cierra, y una sola fuente asume ambas secciones: hay que dimensionarla para la carga combinada.
Con el interruptor normalmente cerrado, ambas acometidas alimentan un embarrado unido. El reparto de carga es más equilibrado, pero las dos fuentes aportan al mismo punto de defecto y el nivel de cortocircuito sube.
Así cumple el criterio N-1: dos acometidas independientes más cierre del seccionamiento al perder una. Exige enclavamientos entre los interruptores de acometida y el de seccionamiento, para impedir maniobras que acoplen las fuentes fuera de lo previsto.
Y un punto que se olvida al presupuestar: cada sección debe cumplir por separado la corriente asignada de corta duración admisible (Icw) y el valor de cresta de la corriente admisible (Ipk). No basta con que los cumpla el conjunto.
Es la topología habitual en hospitales, depuradoras, industria media y edificios con doble acometida o grupo electrógeno.
Para seguir leyendo sobre Barra Colectora vs Cable, consulta aquí nuestro artículo relacionado.

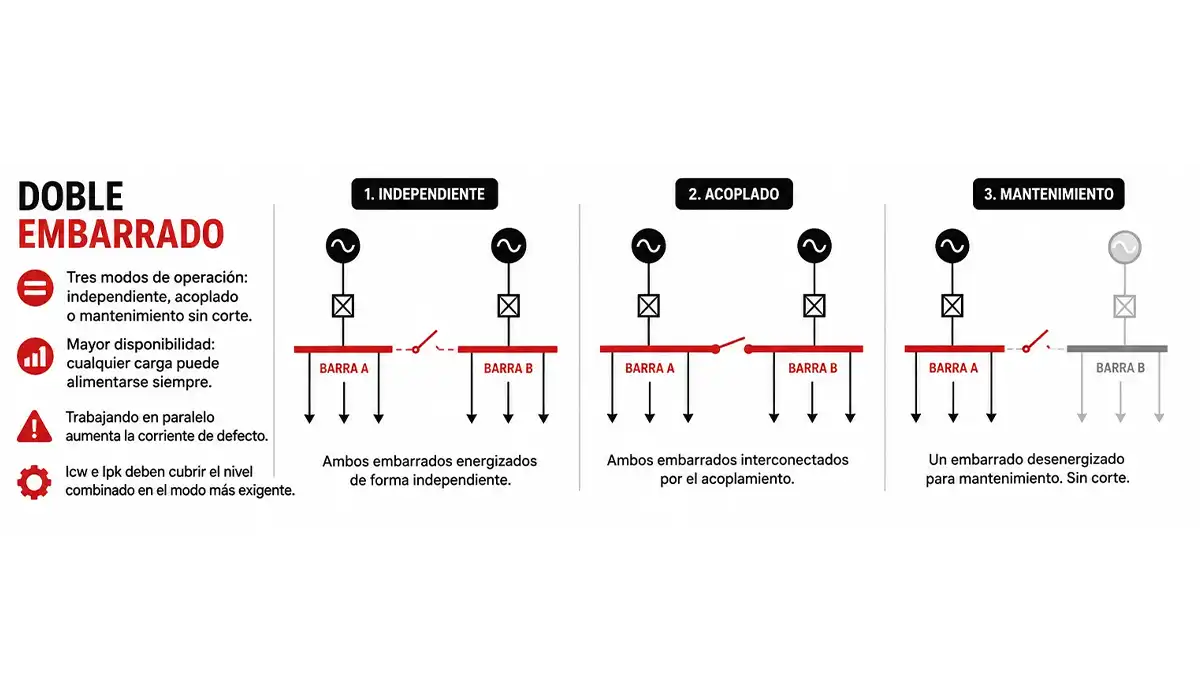

Doble embarrado
El cuadro lleva dos juegos de barras independientes en paralelo. Cada salida se conecta a uno u otro mediante un seccionador o interruptor selector, y un interruptor de acoplamiento los une para transferir carga.
Los modos de operación son tres, y esa variedad es lo que se compra. Ambos embarrados energizados de forma independiente. Ambos están interconectados por el acoplamiento. O uno desenergizado para mantenimiento mientras el otro alimenta todas las cargas, sin corte.
Ese tercer modo no lo ofrece ninguna configuración anterior y explica el sobrecoste.
La contrapartida conviene entenderla antes de firmar el plano. Trabajando en paralelo, la corriente de defecto prevista aumenta de forma significativa, porque todas las fuentes aportan a la vez. La verificación no se hace contra una sola fuente: Icw e Ipk deben cubrir el nivel combinado en el modo más exigente, no en el más habitual.
Se especifica en centros de datos, grandes hospitales, aeropuertos, plantas petroquímicas y cuadros generales alimentados desde varios transformadores.
Este tema es solo el comienzo: descubre más en nuestro artículo sobre distancias de aislamiento y líneas de fuga.

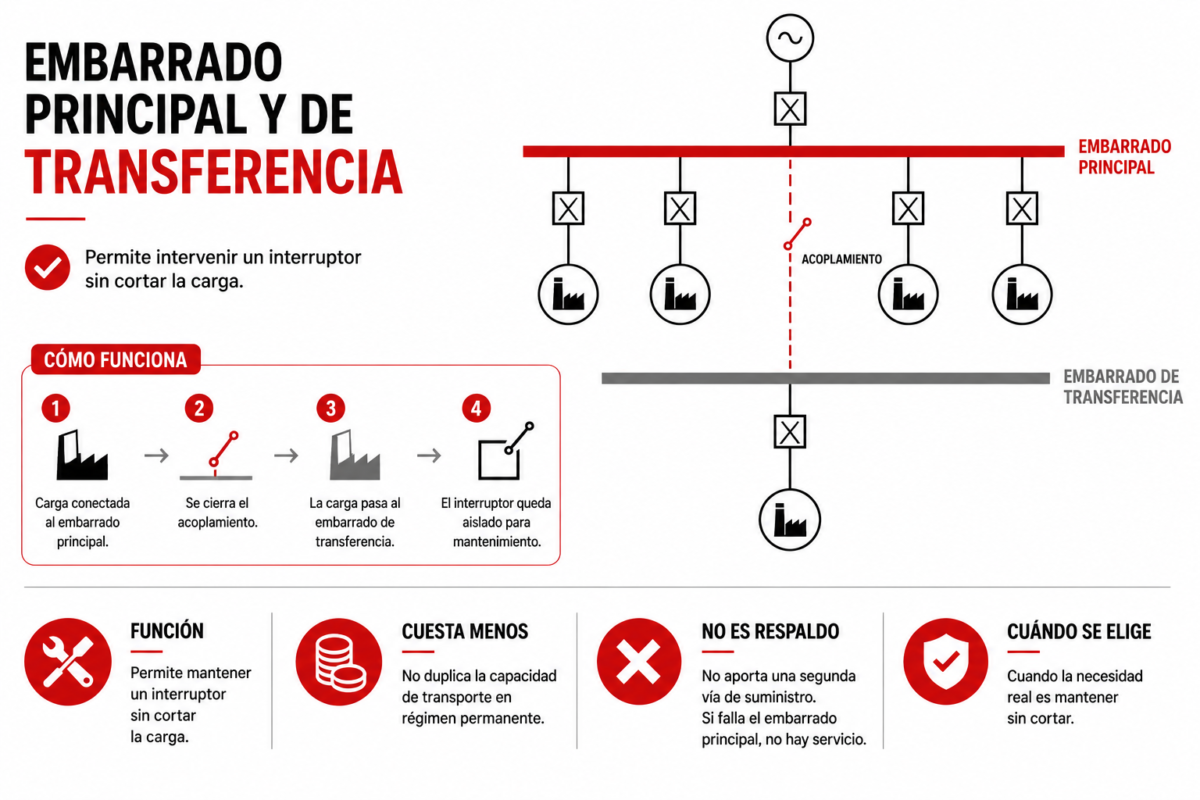

Embarrado principal y de transferencia
Un segundo juego de barras acompaña al principal, con una función distinta a la del doble embarrado.
En condiciones normales, todas las salidas cuelgan del embarrado principal. Para intervenir en el interruptor de una salida, esa carga se pasa al de transferencia mediante un acoplamiento y el interruptor queda aislado sin que la carga pierda alimentación.
La distinción que hay que tener clara: el embarrado de transferencia no lleva carga en condiciones normales. Está ahí, energizado o no, esperando a que alguien necesite liberar un interruptor. Es un embarrado de mantenimiento, no de respaldo.
De ahí las dos consecuencias que importan al especificar. Cuesta menos que un doble embarrado completo, porque no duplica la capacidad de transporte en régimen permanente. Y no aporta una segunda vía de suministro: si falla el embarrado principal, la instalación queda sin servicio igual que con uno simple.
Se elige cuando la necesidad real es mantener sin cortar. Es habitual en media tensión y aplicable en distribución principal de baja tensión.

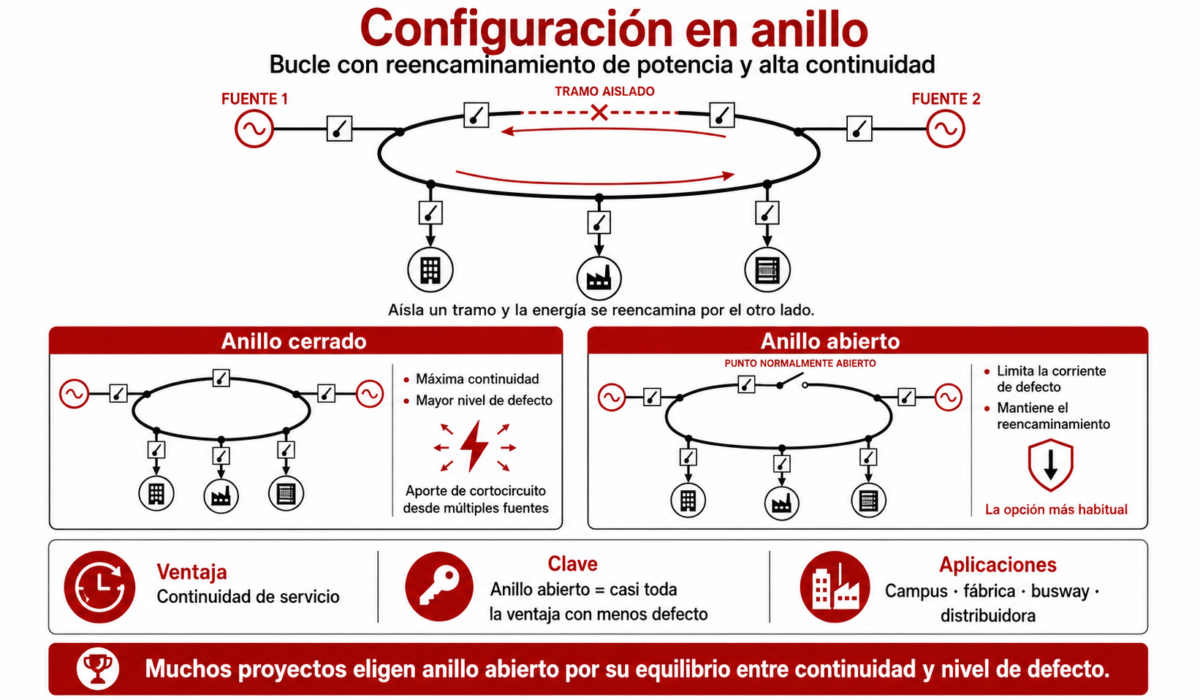

Configuración en anillo
Los embarrados se conectan formando un bucle. Cada fuente y cada salida entran con su propio interruptor, de modo que cualquier tramo puede aislarse —por defecto o por mantenimiento— y la potencia se reencamina por el otro lado, restableciendo el servicio a todas las salidas.
Anillo cerrado frente a anillo abierto. En anillo cerrado todos los interruptores están cerrados y el bucle trabaja energizado en toda su extensión: las aportaciones de defecto llegan de todas las fuentes a la vez, y la verificación de cortocircuito es la más exigente de las cinco configuraciones. En anillo abierto se deja un punto normalmente abierto que limita la corriente de defecto sin renunciar al reencaminamiento; al aislar un tramo se cierra ese punto y el bucle vuelve a dar servicio completo.
Por eso muchas instalaciones eligen el anillo abierto: casi toda la ventaja operativa con un nivel de defecto bastante inferior.
Su ámbito conviene situarlo bien: dentro de un cuadro de baja tensión aislado es poco frecuente. Aparece a escala de edificio o fábrica, en canalizaciones eléctricas prefabricadas, en instalaciones tipo campus y en redes de distribución.
Cómo elegir la configuración de embarrado: criterios de decisión
Seis criterios ordenan la decisión, y conviene recorrerlos en este orden.
Criticidad de la carga. ¿Tolera la instalación alguna interrupción, y de qué duración? Una parada de segundos, de minutos y de horas lleva a topologías distintas. Manda sobre los demás.
Número e independencia de las fuentes. Dos acometidas del mismo centro de transformación no dan la disponibilidad de dos realmente independientes. Sin fuentes independientes, la redundancia de la topología es aparente.
Estrategia de mantenimiento. ¿Hace falta poder intervenir con el embarrado en tensión? Si la respuesta es sí, el embarrado simple queda descartado desde el principio.
Nivel de defecto y valores disponibles. Comprueba qué Icw e Ipk ofrece el conjunto que consideras y contrástalos con el nivel que genera la topología. Este criterio elimina opciones a menudo.
Coste de inversión frente a coste de ciclo de vida. Lo añadido se paga una vez y se amortiza en interrupciones evitadas. El cálculo depende del coste real de una hora de parada, casi siempre infravalorado.
Espacio disponible en la envolvente. El doble embarrado y la configuración en anillo necesitan más celdas. Es el criterio que más veces cierra la discusión en obra.
Comparando las tres configuraciones más habituales:
- Continuidad de servicio: doble embarrado > seccionado > simple.
- Flexibilidad de mantenimiento: doble embarrado > seccionado > simple.
- Coste y espacio: simple < seccionado < doble embarrado.
- Nivel de cortocircuito que impone: simple < seccionado (abierto) < seccionado (cerrado) < doble embarrado en paralelo.
- Complejidad de enclavamientos y maniobra: simple < seccionado < doble embarrado.
Los dos últimos van en el mismo sentido que la fiabilidad: subir de nivel sube también lo que hay que verificar.
Corriente de cortocircuito según la configuración de embarrado
Aquí la topología deja de ser un asunto de fiabilidad y pasa a ser un requisito de dimensionado, porque cambia el número de fuentes que aportan al punto de fallo:
- Embarrado simple: aporta una sola acometida. Es el escenario más sencillo de verificar.
- Seccionado con interruptor normalmente abierto: solo aporta la fuente de la sección afectada.
- Seccionado con interruptor normalmente cerrado: aportan ambas acometidas y la corriente de defecto casi se duplica respecto al caso anterior.
- Doble embarrado en paralelo: aportan todas las fuentes conectadas.
- Anillo cerrado: aportan a la vez todas las fuentes del bucle. Es el caso más exigente.
Sobre cómo se demuestra: UNE-EN IEC 61439-2 y la parte 1 de la serie admiten verificar la resistencia al cortocircuito por ensayo de tipo o por cálculo conforme a UNE-EN 60865-1. El dato de entrada, la corriente de defecto prevista en el punto de instalación, se obtiene según UNE-EN 60909-0.
La consecuencia práctica: no se cambia de topología a mitad de proyecto sin rehacer esta verificación. Pasar un seccionamiento de normalmente abierto a normalmente cerrado parece un ajuste de explotación y es un cambio de requisito de cortocircuito.
| Configuración | Fuentes que aportan | Nivel de exigencia |
|---|---|---|
| Embarrado simple | Una sola acometida | Bajo |
| Seccionado, interruptor normalmente abierto | Solo la sección afectada | Bajo |
| Seccionado, interruptor normalmente cerrado | Ambas acometidas | Medio |
| Doble embarrado en paralelo | Todas las fuentes conectadas | Alto |
| Anillo cerrado | Todas las fuentes del bucle | Muy alto |
Normas y documentación
El marco es corto y conviene tenerlo ordenado.
UNE-EN 61439-1 fija las reglas generales y el régimen de verificación. UNE-EN IEC 61439-2 cubre los conjuntos de aparamenta de potencia, que son la categoría de un CGBT. UNE-EN 60909-0 da el método de cálculo de la corriente de defecto y UNE-EN 60865-1 los efectos mecánicos y térmicos sobre el embarrado.
El marco local es otra capa. En España, el REBT regula la instalación; en México, la NOM-001-SEDE-2012. No conviene confundir planos: el reglamento gobierna la instalación, la serie 61439 el conjunto. El grado de protección IP se declara aparte y no depende de la topología.
Y vuelve el hilo del principio: el unifilar es el documento donde toda esta cadena queda fijada. Norma, topología, niveles de defecto y verificación aterrizan ahí.
Si este artículo te resultó útil, quizá también quieras leer nuestro artículo sobre blindobarra.
Conclusión
No existe una configuración de embarrado mejor que las demás. Existe la adecuada a la criticidad de la carga y a las fuentes realmente disponibles.
Subir el nivel de redundancia sube también el nivel de defecto, y eso se verifica, no se supone.
Y la decisión se toma en el unifilar, al principio del proyecto. Cuando el cuadro está fabricado, cambiar de topología ya no es una revisión: es otro cuadro.
