Una blindobarra —electroducto, en gran parte de Latinoamérica— es un sistema prefabricado de distribución formado por conductores de cobre o aluminio alojados en una envolvente metálica. La energía entra por la unidad de acometida y se toma en puntos intermedios mediante unidades de derivación. En baja tensión llega hasta 6300 A y la norma aplicable en España es la UNE-EN 61439-6.
Hay un momento reconocible en casi cualquier proyecto de edificio en altura. El arquitecto reclama el patinillo, la potencia prevista ha crecido y alguien calcula cuántas mangueras multiconductor hacen falta para subir esa carga hasta la última planta. No cabe. Y si cabe, no cabrá dentro de dos años.
Esa escena explica por qué la blindobarra se ha impuesto como alternativa al cable en aplicaciones de alta carga. No es que el cable sea peor. Es que el cableado fijo resuelve mal tres exigencias que hoy aparecen juntas: más densidad de potencia, menos espacio y una necesidad constante de reconfigurar cargas sin parar la instalación.
Una blindobarra se fabrica y se ensaya en taller, se monta por tramos y permite tomar energía en cualquier punto del recorrido con la instalación en servicio.
Esta guía recorre qué es una blindobarra, qué tipos existen, qué componentes lleva, qué marco normativo aplica en España, Colombia y México, cómo se dimensiona, qué exige el montaje y cuándo conviene frente al cable.
¿Prefieres escuchar? Puedes reproducir a continuación la versión en audio del resto de este artículo.
Qué es una blindobarra y cómo funciona
La definición precisa: sistema prefabricado de distribución formado por conductores de cobre o aluminio alojados en una envolvente metálica, que transporta y reparte energía a lo largo de un recorrido definido.
El funcionamiento cabe en tres frases. La energía entra por la unidad de acometida, situada en el origen. Avanza por los tramos rectos. Y se extrae en los puntos previstos mediante unidades de derivación acopladas a las ventanas de la envolvente, cada una con su propio dispositivo de protección.
Un párrafo sobre nombres, porque aquí hay más confusión de la que parece. La denominación formal y de catálogo es canalización eléctrica prefabricada, que es el título que le da la norma. En España el proyectista dice blindobarra. En buena parte de Latinoamérica se dice electroducto; en Colombia también electrobarra y en México ducto de barras. Todos designan lo mismo. Conviene saberlo: una especificación redactada en Madrid y un pliego colombiano pueden describir el mismo producto con palabras distintas.
Si este artículo te ha resultado útil, quizá también quieras leer nuestro artículo sobre Sistemas de Distribución Eléctrica.
Diferencias de la blindobarra frente a la distribución por cable
Cinco diferencias, y ninguna es menor.
Velocidad de montaje. Los tramos llegan fabricados y ensayados; el trabajo es unirlos y colgarlos. Tender cable de la misma potencia obliga a preparar el recorrido, tirar de los conductores y ejecutar cada terminación.
Flexibilidad ante cambios de carga. Añadir una salida es acoplar una derivación en una ventana libre. En cable, es un recorrido nuevo. Para quien mantiene una planta que se reordena cada temporada, esta diferencia decide por sí sola.
Densidad de potencia. A igual intensidad, la blindobarra ocupa bastante menos que el haz de cables equivalente. En patinillos estrechos y bandejas saturadas eso deja de ser un detalle.
Comportamiento ante cortocircuito. En las construcciones compactas los conductores van sujetos mecánicamente dentro de la envolvente, lo que ayuda frente a los esfuerzos electrodinámicos del defecto.

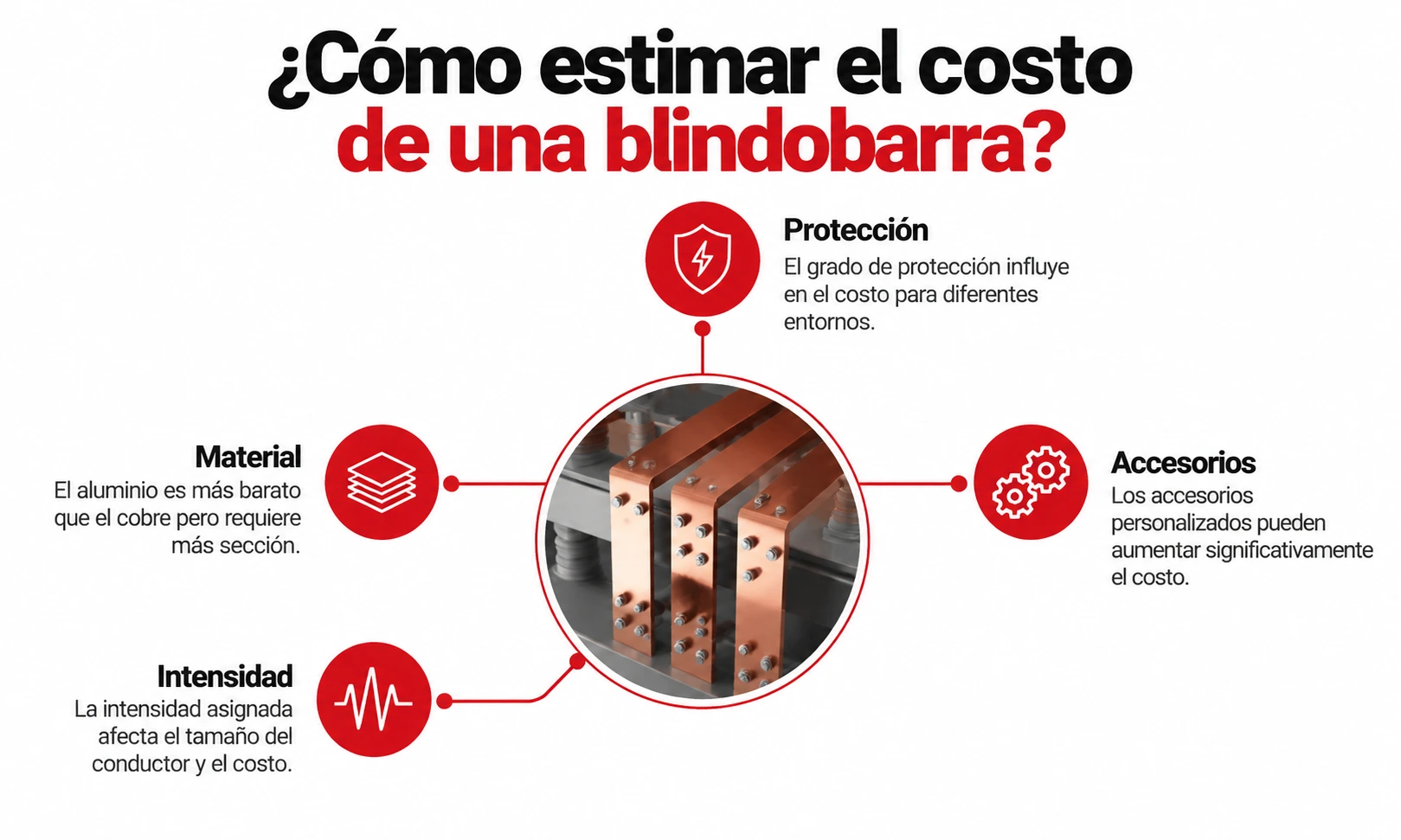

Coste a lo largo de la vida útil. El desembolso inicial suele ser mayor. Pero la comparación honesta incluye la mano de obra de montaje, el coste de cada modificación futura y las pérdidas por impedancia. A quien lleva compras conviene decírselo sin rodeos: lo comparable no es el precio por metro, sino el coste durante la vida de la instalación.

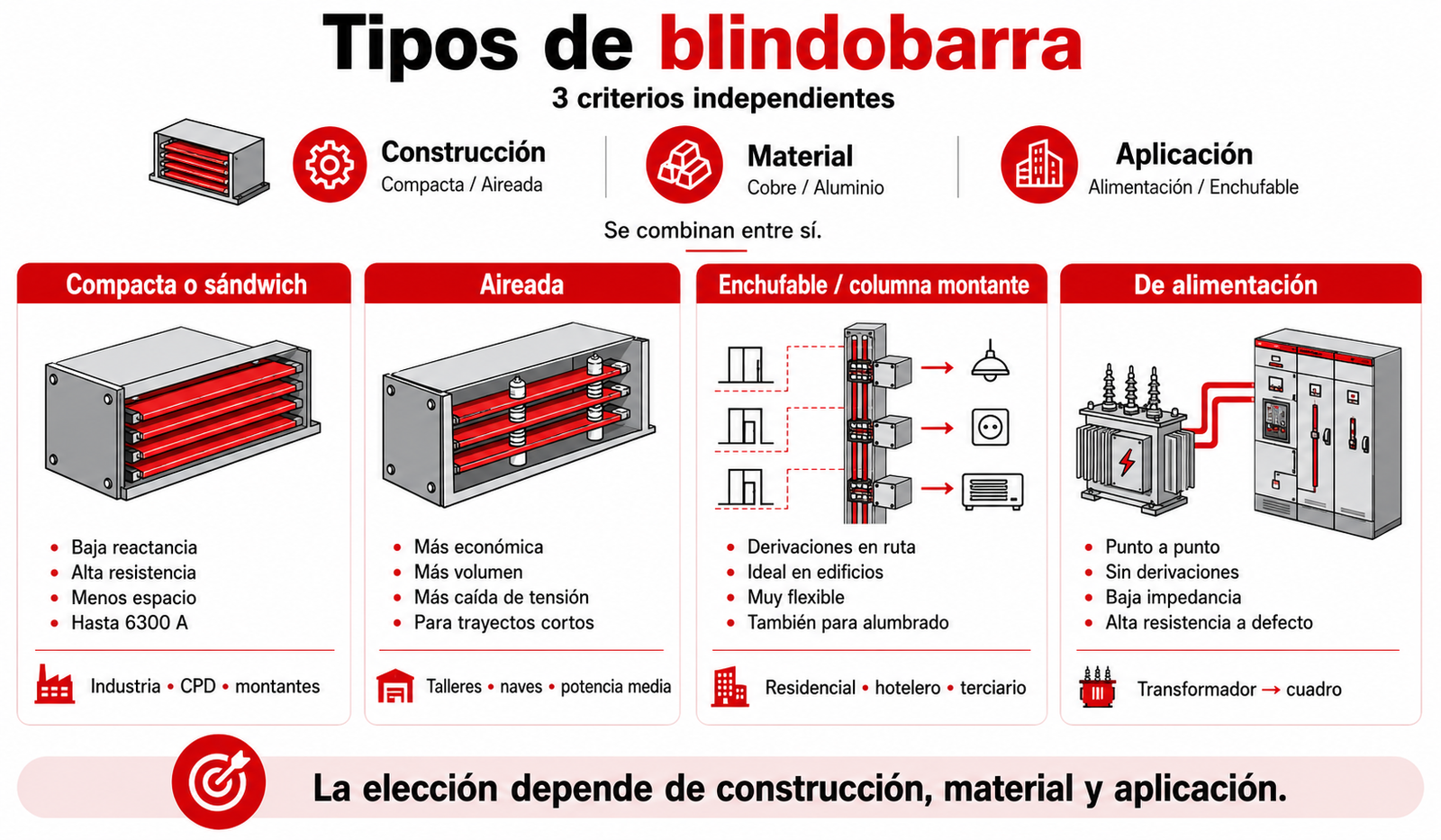

Tipos de blindobarra
La clasificación responde a tres criterios independientes: construcción, material del conductor y aplicación. La construcción describe cómo van dispuestos los conductores dentro de la envolvente y condiciona la resistencia al cortocircuito. El material es la elección entre cobre y aluminio. La aplicación define la función del tramo: transportar punto a punto o repartir a lo largo del recorrido.
Que sean independientes importa: existe la blindobarra compacta, de cobre y de alimentación, y también la aireada, de aluminio y enchufable.
¿Te ha gustado esta guía? Consulta nuestro artículo detallado sobre Barra Colectora vs Cable para obtener más información.
Compacta o tipo sándwich
Los conductores van aislados individualmente y laminados uno contra otro, sin cámara de aire, dentro de una envolvente metálica que los sujeta.
De esa geometría salen tres consecuencias. Primera, una reactancia muy baja: al reducirse la separación entre conductores cae la componente inductiva, y eso mejora la caída de tensión en recorridos largos. Segunda, excelente comportamiento ante cortocircuito, porque los conductores están mecánicamente apoyados frente a los esfuerzos del defecto. Tercera, volumen: la misma intensidad ocupa menos sitio.
La blindobarra compacta cubre hasta 6300 A y aparece en acometidas principales de industria, centros de proceso de datos y columnas montantes. Dicho de otro modo: donde el defecto es alto, el recorrido largo y el espacio escaso.
Aireada
Aquí los conductores van separados por aire dentro de la envolvente y apoyados sobre aisladores a intervalos regulares.
La blindobarra aireada cuesta menos. A cambio ocupa más volumen para la misma intensidad y, al estar los conductores más separados, sube la reactancia y con ella la caída de tensión en recorridos largos. La corriente admisible de corta duración también es menor.
¿Sigue teniendo sentido? Sí, y no como concesión. Donde el nivel de defecto es moderado, el recorrido corto y el espacio no aprieta, pagar por una construcción compacta es pagar por una prestación que no se usará. Talleres, naves de una planta y distribución de potencia media son su terreno.
Enchufable o columna montante
La blindobarra enchufable permite tomar energía a lo largo del recorrido mediante ventanas dispuestas cada pocas decenas de centímetros. Un solo tramo alimenta así a decenas de cargas alineadas.
En edificios de varias plantas esta configuración se emplea como columna montante: el sistema sube por el patinillo y en cada nivel una unidad de derivación alimenta el cuadro de planta. La alternativa es una manguera por planta y un patinillo lleno.
Domina en residencial de altura, hotelero y terciario por una razón fácil de defender ante la propiedad: la instalación queda preparada para plantas que aún no tienen inquilino.
La blindobarra de alumbrado es la variante ligera de la familia. Alimenta circuitos de iluminación en naves, almacenes y espacios comerciales desde una única línea en techo; mover un punto de luz es desacoplar la unidad y acoplarla más allá.
De alimentación
En una blindobarra de alimentación no hay derivaciones intermedias. Transportan punto a punto: entre la salida del transformador y el cuadro general, o entre este y un cuadro secundario alejado.
Cambian las prioridades: la flexibilidad deja de importar y pasan al frente la baja impedancia y la resistencia a defecto. El motivo es concreto. La salida del transformador es el punto donde el nivel de defecto es más alto, así que un tramo mal especificado ahí se convierte en el eslabón débil del conjunto.
Para seguir leyendo sobre cálculo de embarrado de baja tensión, consulta nuestro artículo relacionado aquí.
Componentes de un sistema de blindobarra
Un sistema no son solo tramos rectos. Una causa habitual de retraso en obra es un proyecto que mide bien los metros lineales y despacha los accesorios con una línea genérica. Codos, unidades en T y juntas de dilatación no están en almacén: se fabrican bajo pedido.
| Componente | Función | Especificación clave |
|---|---|---|
| Tramo recto | Transportar la energía a lo largo del recorrido | Longitud normalizada y número de ventanas de derivación |
| Unidad de derivación | Tomar energía y alojar la protección | Intensidad asignada, poder de corte y grado de protección |
| Codo | Resolver los cambios de dirección | Plano y sentido del giro, coherentes con el trazado |
| Unidad en T | Derivar un ramal de la línea principal | Intensidad del ramal frente a la de la línea |
| Unidad de acometida | Entrada desde transformador o cuadro | Tipo de conexión: por cable o directa a cuadro |
| Junta de dilatación | Absorber la dilatación térmica | Obligada en recorridos largos y con salto térmico |
| Barrera cortafuegos | Mantener la compartimentación en los pasos | Configuración exactamente igual a la ensayada |
| Tapa final | Cerrar el extremo del recorrido | Continuidad del grado de protección |
| Soporte de fijación | Fijar el sistema a la estructura | Separación, capacidad de carga y exigencia sísmica |
Dos componentes se olvidan con una frecuencia que sorprende. La junta de dilatación, porque el efecto que corrige no se ve hasta meses después. Y la tapa final, que parece trivial hasta que uno cae en que el grado de protección de todo el recorrido queda anulado en el extremo abierto.
Blindobarra de cobre o de aluminio
El cobre ofrece más conductividad por sección, mejor comportamiento mecánico y una unión más estable en el tiempo. La contrapartida es el precio y el peso.
El aluminio ahorra dinero y kilos, sobre todo en recorridos largos. Necesita más sección para la misma intensidad, pero el conjunto pesa menos, y eso repercute en la separación entre soportes y en la manipulación en obra. Lo habitual es que el conductor vaya estañado.
El asunto real está en la unión. El aluminio forma una capa de óxido en cuanto entra en contacto con el aire, y esa capa no conduce. Una unión ejecutada sin limpiar la superficie puede medir bien el día de la puesta en marcha y degradarse después sin que nadie lo advierta. El procedimiento correcto tiene tres pasos: limpieza mecánica de las superficies de contacto, aplicación de compuesto antioxidante y apriete al par indicado por el fabricante.
El control del par no es un formalismo. Un apriete insuficiente eleva la resistencia de contacto; uno excesivo deforma el aluminio y la presión cae con el tiempo. Ambos caminos acaban igual: un punto que se calienta más que el resto.
Normativa de la blindobarra: ensayos y valores asignados
La norma aplicable a la blindobarra es la UNE-EN 61439-6, «Conjuntos de aparamenta de baja tensión. Parte 6: Canalizaciones prefabricadas». Está en vigor desde 2013, anuló a la UNE-EN 60439-2:2001 y se lee junto con la parte 1 de la serie.
Dos precisiones que ahorran errores de pliego. La designación española de esta parte es UNE-EN 61439-6, sin «IEC» intercalado, a diferencia de la parte 1. Y hay una revisión en tramitación, el proyecto PNE-prEN IEC 61439-6: En contratos plurianuales conviene dejar escrito cómo se gestionará el cambio de edición.
Y ahora el punto que ningún artículo traducido incluye: el marco normativo cambia según el país.
En España rige la UNE-EN 61439-6 para el producto, junto con el Reglamento Electrotécnico para Baja Tensión y sus instrucciones técnicas complementarias para la instalación.
En Colombia el marco obligatorio es el RETIE. Su libro 3, artículo 3.17.6.3, define la canalización metálica prefabricada y recoge las denominaciones bus de barras, electroducto y electrobarra. Los requisitos de producto se apoyan en IEC 61439-6 y en la NTC 2050, cuyo artículo 368 trata la materia.
En México aplica la NOM-001-SEDE, cuyo artículo 368 se titula «Electroductos o ductos con barras». Un aviso: la revisión PROY-NOM-001-SEDE-2018 se elaboró sobre el código eléctrico estadounidense y su tramitación se ha prolongado. Confirme la edición aplicable en el Diario Oficial de la Federación antes de cerrar una especificación.
La consecuencia práctica merece decirse sin adornos: una blindobarra especificada para España no queda automáticamente conforme en Colombia ni en México. El producto puede ser el mismo; el expediente de certificación, no.
Este tema es solo el comienzo: descubre más en nuestro artículo sobre Barra Colectora Flexible.
Corriente asignada, tensión y resistencia al cortocircuito
La corriente asignada es la que la blindobarra soporta de forma permanente en las condiciones de referencia declaradas. El límite lo pone el calentamiento, que no puede superar lo que admite la norma. Por eso una intensidad asignada sin su temperatura ambiente de referencia es un dato incompleto.
La corriente admisible de corta duración (Icw) es el defecto máximo que el sistema soporta sin daño durante un tiempo breve, habitualmente un segundo. La física lo explica: los esfuerzos electrodinámicos entre conductores crecen con el cuadrado de la intensidad. Si el nivel de defecto es alto, haber elegido bien la intensidad asignada no basta; la Icw debe superar la corriente de defecto calculada. Cerca del transformador suele ser el parámetro que manda.
La tensión asignada en baja tensión llega hasta 1000 V en corriente alterna.
Especifique los tres valores juntos. Un pliego que solo dice «blindobarra de 2000 A» está incompleto: sin el nivel de defecto nadie puede saber si el sistema es adecuado.
Grado de protección IP y entorno
El grado de protección IP se expresa con dos cifras: la primera, protección frente a cuerpos sólidos y polvo; la segunda, frente al agua. A mayor número, mayor protección.
La tabla siguiente es una guía orientativa para arrancar el proyecto, no un sustituto de las definiciones normalizadas.
| Entorno | Grado orientativo | Motivo |
|---|---|---|
| Interior seco: patinillo, planta de oficinas | IP31 | Riesgo bajo de polvo y agua; basta la protección frente a contactos |
| Industrial con polvo o goteo | IP54 | Entrada de polvo limitada y resistencia a salpicaduras desde cualquier dirección |
| Exterior o zona de baldeo | IP65 | Estanco al polvo y resistente a chorros de agua |
| Áreas de limpieza con manguera, agroalimentario | IP66 | Resistencia a chorros potentes de agua |
Una advertencia que se pasa por alto: el grado de protección debe ser continuo en todo el recorrido. De poco sirve un tramo IP54 si la derivación acoplada o la tapa final están por debajo. La blindobarra protege lo que protege su componente más débil.
Diseño y dimensionado de una blindobarra
Antes de mirar catálogos hay que fijar seis parámetros: intensidad total prevista, factor de simultaneidad, caída de tensión admisible, nivel de defecto en el punto de suministro, condicionantes de trazado y condiciones ambientales. Sin ellos no se elige: se adivina.
El factor de simultaneidad merece comentario aparte, porque es donde más optimismo se cuela. Rara vez funcionan todas las cargas a plena potencia a la vez y aplicarlo es correcto; el problema es aplicarlo con alegría. Ampliar un cable es sustituir una línea. Ampliar una blindobarra es sustituir el recorrido entero.
Las condiciones ambientales, por su parte, deberían encabezar la lista. Temperatura, polvo, humedad y exposición determinan a la vez el grado de protección y la intensidad transportable.
Cálculo de la caída de tensión
Los fabricantes publican para cada blindobarra la resistencia (R) y la reactancia (X) por metro. Con esos datos, la caída de tensión trifásica se calcula así:
ΔU = √3 × I × L × (R·cos φ + X·sen φ)
Donde I es la intensidad, L la longitud del recorrido en metros y cos φ el factor de potencia de la carga.
El término X explica por qué la construcción compacta se impone en recorridos largos. Con los conductores laminados la reactancia es pequeña, y su peso en el resultado crece con la longitud. Una solución aireada, a igual intensidad y distancia, da una caída sensiblemente mayor.
De ahí la regla: en recorridos largos el límite no lo pone la intensidad, sino la caída de tensión. Empiece el cálculo por la intensidad y valídelo por la caída.
Los límites en España están en la ITC-BT-19 del REBT: 3 % para alumbrado y 5 % para los demás usos en instalaciones interiores o receptoras. En instalaciones industriales alimentadas en alta tensión con transformador propio, tomando su salida como origen, suben a 4,5 % y 6,5 %. Ese margen adicional es el que hace viables muchos recorridos industriales largos.
Declive térmico y factores de corrección
La intensidad asignada se declara para una temperatura ambiente de referencia. Por encima de 35 °C hay que reducirla con un factor de corrección, y el efecto no es despreciable en cubiertas, salas de máquinas o plantas fotovoltaicas en verano.
La temperatura no actúa sola. La orientación importa, porque un tramo vertical disipa distinto que uno horizontal, y el agrupamiento de varios recorridos próximos dificulta la disipación de todos.
Un aviso que evita un error común: use las tablas de corrección del fabricante y no extrapole los métodos propios del cable. La geometría de disipación y el comportamiento de la envolvente metálica no se parecen a los de un conductor aislado en bandeja.
Instalación de la blindobarra: requisitos y buenas prácticas
Cinco frentes concentran casi todos los problemas: separación entre soportes, par de apriete, dilatación térmica, sellado en los pasos de compartimentación y continuidad eléctrica de la envolvente.
Empecemos por la continuidad, el riesgo más silencioso. En la mayoría de blindobarras la propia envolvente hace de conductor de protección. Eso convierte su continuidad en un requisito de seguridad, no en un detalle de montaje: debe mantenerse en cada unión y comprobarse por medición antes de la puesta en servicio.
Ahora lo que solo se aprende en obra: el punto crítico es la unión. No los tramos rectos, sino donde se juntan dos módulos. Un par insuficiente eleva la resistencia de contacto y ese punto se calienta más que el resto. Un par excesivo deforma el conductor, la presión cae con el tiempo y el desenlace es idéntico.
Por eso los fabricantes especifican par y muchos sistemas incorporan tornillo de cabeza fusible: el propio elemento marca el valor y el resultado deja de depender del pulso del instalador. Añada una inspección termográfica de las uniones en la puesta en marcha. Es la forma más barata de detectar el primer día un problema que tardaría años en manifestarse.
Soportes y fijación
La separación entre soportes depende del peso del producto y de la posición de montaje, y suele situarse entre 1,5 y 3 m. Manda el manual del fabricante, porque esa separación va ligada a la capacidad estructural de la envolvente. En zonas con exigencia sísmica el soporte deja de ser estándar y pasa a calcularse.
Un detalle que se escapa a menudo: en las juntas de dilatación el soporte tiene que permitir el movimiento longitudinal. Si se instala la junta y luego se fija el recorrido rígidamente por ambos extremos, la junta no trabaja. La dilatación necesita salida; si no se la damos, el esfuerzo va a las uniones.
Paso por sectores de incendio
Cuando la blindobarra atraviesa un forjado o un muro entre sectores de incendio, la compartimentación debe mantenerse. Los pasos se sellan con sistemas que conserven la resistencia al fuego del elemento atravesado, expresada mediante las clases EI conforme a la UNE-EN 13501-2.
En España hay aquí una bifurcación que conviene tener presente y que ha cambiado hace poco. Los edificios en general se rigen por el CTE DB-SI; los establecimientos industriales, no. Estos se rigen por el RSCIEI, y el vigente es el aprobado por el Real Decreto 164/2025, que derogó al RD 2267/2004 y entró en vigor en mayo de 2025, con una modificación parcial del propio DB-SI. El Ministerio de Industria ha publicado su guía técnica de aplicación. Si su recorrido pasa de una nave a una zona administrativa, puede estar cruzando la frontera entre dos reglamentos.
Como orden de magnitud en edificación, los elementos separadores entre sectores exigen clases crecientes con la altura de evacuación: EI 60 hasta 15 m, EI 90 entre 15 y 28 m y EI 120 por encima. Las tablas concretas dependen del uso.
Y una insistencia final: respete exactamente la configuración ensayada del producto de sellado. Una barrera cortafuegos se ensaya con un tipo de envolvente, un espesor de muro y un procedimiento concretos. Completar el hueco con material de otra marca invalida el ensayo. El certificado seguirá en la carpeta, pero ya no describirá lo instalado.
Aplicaciones de la blindobarra: dónde y por qué
Conviene decirlo desde el principio: no es una solución universal. Llevar una blindobarra hasta una única carga situada a poca distancia es gastar de más en algo que el cable resuelve mejor. La blindobarra brilla donde coinciden alta densidad de potencia o cambios frecuentes.
Los centros de proceso de datos son el caso de manual. La potencia por armario sube sin parar, la disposición cambia continuamente y la redundancia es un requisito. Un recorrido enchufable a lo largo de las filas permite alimentar un armario nuevo acoplando una derivación.
En edificios en altura el uso es la columna montante: un único recorrido por el patinillo alimenta todas las plantas mediante derivaciones. Frente a una manguera por planta, lo que se gana en superficie de patinillo suele bastar para decidir en anteproyecto.
En industria, el recorrido acompaña a las calles de planta y las máquinas se alimentan desde él. La ventaja se concreta en la primera reordenación: mover un equipo no obliga a recablear, sino a desacoplar la derivación y acoplarla más allá. Fíjese en el patrón: en los tres casos el valor no está en ahorrar cable, sino en poder cambiar después.
Los hospitales e instalaciones críticas aportan otro matiz: tomar energía sin dejar la línea fuera de servicio permite ampliar sin programar paradas. En un bloque quirúrgico eso deja de ser una comodidad.
En plantas fotovoltaicas, el sistema recoge las salidas de los inversores y las lleva al cuadro de agrupamiento, sustituyendo un haz de cables por un recorrido único. Al ser intemperie, el grado de protección y el declive térmico exigen atención especial.
¿Y dónde no encaja? En recorridos radiales largos hacia una sola carga, en distribución de baja intensidad y en trazados con muchos quiebros. Este último se subestima: cada cambio de dirección es un codo, y pasado cierto número el sistema pierde su ventaja de coste y plazo frente al cable.
¿Te interesa saber más? Nuestro artículo sobre el precio de la pletina de cobre profundiza en este tema.
Blindobarra o cable: comparación práctica
Las dos soluciones tienen aplicaciones válidas, y el objetivo de esta comparación no es defender una sino ligar la decisión a criterios verificables.
| Criterio | Blindobarra | Cable |
|---|---|---|
| Rapidez de montaje | Tramos prefabricados que se ensamblan | Preparación de recorrido, tendido y terminaciones |
| Espacio ocupado | Más compacto a igual intensidad | Haces en paralelo y bandejas saturadas |
| Flexibilidad ante cambios | Se añade una derivación, el recorrido no cambia | Requiere un recorrido nuevo |
| Resistencia al cortocircuito | Conductores sujetos en la envolvente, Icw alta | Depende de la sección y del montaje |
| Coste inicial | Habitualmente superior | Habitualmente inferior |
| Coste a lo largo de la vida útil | Cada modificación cuesta poco | Cada modificación genera coste nuevo |
| Caída de tensión en recorridos largos | Reactancia baja en construcción compacta | Mayor caída a igual distancia |
| Comportamiento frente al fuego | Envolvente metálica cerrada y sellado en pasos | Depende del tipo de cable y de la bandeja |
Dos filas se leen mal con frecuencia. La del coste inicial, porque comparar solo material distorsiona: hay que sumar mano de obra de tendido, bandeja y terminaciones del lado del cable. Y la de la caída de tensión, porque no existe ninguna regla que diga que el cable siempre pierde; en recorridos cortos la diferencia es despreciable.
En lugar de cerrar con un «depende», aquí va un criterio operativo. Responda a tres preguntas: ¿el recorrido supera los 400 A?, ¿pasa de 30 m?, ¿habrá más de una toma a lo largo del trazado? Si la respuesta es «no» a las tres, el cable es casi siempre la solución correcta y más económica. Si es «sí» a las tres, la blindobarra gana con holgura. Y si quedan dos síes, la decisión la resuelve un cuarto dato: cuántas veces prevé reconfigurar esa instalación en los próximos diez años.
Lo que decide realmente el proyecto
La blindobarra es una solución madura, con una normativa asentada y un mercado de fabricantes consolidado. La pregunta relevante, por tanto, no es si el sistema es fiable.
Lo deciden dos cosas. Elegir bien el tipo —compacta o aireada, enchufable o de alimentación, cobre o aluminio— y dimensionar contra los cuatro parámetros que mandan: intensidad, nivel de defecto, caída de tensión y condiciones ambientales. Cuando alguno se deja para después, el problema no aparece en la puesta en marcha sino cuando la instalación alcanza su carga real.
Y luego está la obra, donde el resultado se juega en cuatro detalles: el par en cada unión, la continuidad de la envolvente, la dilatación con salida y el sellado ejecutado tal como se ensayó.
A medida que las cargas se densifican y la reconfiguración se vuelve rutina, la ventaja sobre el cableado fijo se acentúa. Si está proyectando, compare sobre la vida de la instalación y no sobre el precio por metro. Y si trabaja para varios países, verifique el marco normativo antes de reutilizar una especificación: es el error más caro y el más fácil de evitar.
