Busbar kanal sistemi, bakır veya alüminyum iletkenlerin metal bir gövdenin içine yerleştirilmesiyle oluşan prefabrik ve modüler bir enerji dağıtım sistemidir. Enerji besleme ünitesinden girer, hat boyunca belirli noktalardaki çıkış kutularından alınır. Türkiye’de imalatı 1970’li yıllarda başlamıştır ve alçak gerilimde 25 A’den 6300 A’e kadar akım kademelerinde üretilir.
Modern binalar ve üretim tesisleri üç şeyi aynı anda istiyor: daha fazla güç, daha az yer ve daha sık değişim. Veri merkezinde kabin başına düşen güç her nesilde artıyor. Yüksek katlı binada mimar elektrik şaftından her santimetreyi geri istiyor. Fabrikada üretim hattı bir yıl içinde iki kez yer değiştiriyor.
Sabit kablolama bu üçünü birden kaldıramıyor. Kablo,bir kez çekildiğinde güzergâhına kilitlenir; yeni bir makine geldiğinde tek çözüm yeniden kablolamadır. Yüksek akımlarda ise tek bir hat için paralel çekilen çok damarlı kablolar hem yer kaplar hem de montajı yavaşlatır.
Busbar kanal sistemi tam bu noktada öne çıkıyor. Fabrikada üretilip test edilmiş modüller sahada birleştirilir; enerji hat boyunca istenen noktadan, sistem çalışırken alınabilir. İşte bu yüzden yüksek yüklü uygulamalarda kabloya gerçek bir alternatif hâline geldi.
Bu rehber sistemin ne olduğunu, tiplerini, bileşenlerini, tâbi olduğu standartları, boyutlandırma hesabını, montaj gerçeklerini ve kabloyla karşılaştırmasını sırayla ele alıyor.
Size kolaylık sağlamak için, okumak yerine dinlemeyi tercih ederseniz, makalenin geri kalanını aşağıdaki ses dosyasından dinleyebilirsiniz.
Busbar kanal sistemi nedir ve nasıl çalışır?
Busbar kanal sistemi nedir, ne işe yarar? Kısa cevabı şu: metal bir gövdenin içine yerleştirilmiş bakır veya alüminyum iletkenlerden oluşan, fabrikada üretilip test edilen ve sahada modül modül birleştirilen bir enerji dağıtım sistemidir. Kabloya alternatiftir, ama kablonun yaptığı işi farklı bir mantıkla yapar.
Çalışma ilkesi basit. Enerji attın başındaki besleme ünitesinden sisteme girer. Hat boyunca ilerler ve ihtiyaç duyulan noktalarda, gvde üzerindeki pencerelere takılan çıkış kutuları aracılığıyla alınır. Bu kutular koruma cihazını da içinde barındırır, dolayısıyla her çıkış kendi başına korunmuş olur.
Türkiye açısından bir tarih notu: kanal sistemi 1930’lu yıllarda Amerika’da ortaya çıktı, 1950’lerde Japonya ve Avrupa’ya yayıldı. Türkiye’de imalat ise 1970’li yıllarda EAE Elektrik ile başladı. Yani ülkemizde elli yılı aşkın bir üretim geçmişi olan, oturmuş bir teknolojiden söz ediyoruz.
Terim karışıklığına dikkat. Türkçede busbar kanal sistemi dağıtım hattının tamamını, bakır bara ise o sistemin içindeki iletken lamayı ifade eder. İkisi aynı şey değildir. Bir pano imalatçısı kendi panosu içinde bakır bara keser, deler ve büker. Kanal bara sistemi ise fabrikada üretilmiş, kapalı gövdeli, hazır bir dağıtım hattıdır. Şartnamede bu ikisini karıştırmak, tedarikçiden yanlış ürün gelmesine yol açan klasik hatalardan biridir.

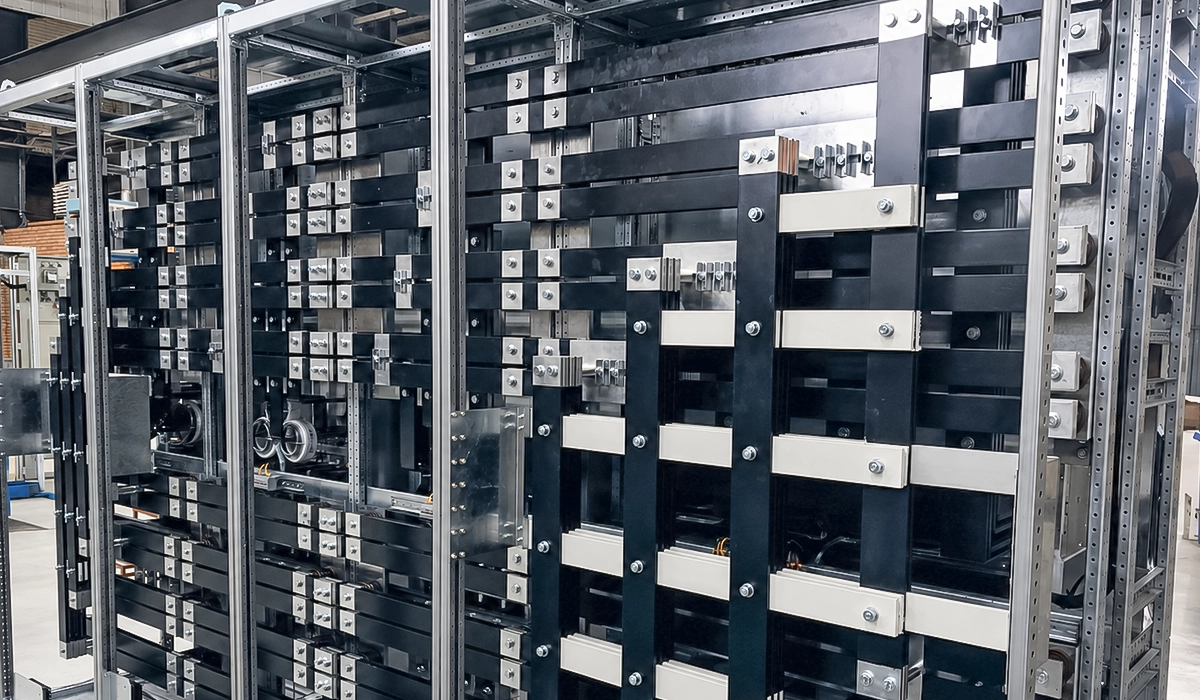

Bu makaleyi faydalı bulduysanız, bara Sistemleri hakkındaki makalemizi de okumak isteyebilirsiniz.
Busbar kanal sistemi ile kablolu dağıtım arasındaki farklar
Fark listesi kısa ama sonuçları büyük.
Montaj hızı: Busbar kanal sistemi modülleri fabrikada hazırlanır; sahada yapılan iş, modülleri birleştirmek ve askıya almaktır. Aynı güçte çok damarlı kablo çekmek, tavada güzergâh hazırlamayı, çekmeyi ve uç sonlandırmayı gerektirir.
Değişime uyum: Busbar hattında yeni bir çıkış almak, boş bir pencereye çıkış kutusu takmaktan ibarettir. Kabloda aynı iş yeni bir güzergâh demektir. Yerleşimi sık değişen tesislerde bu fark tek başına belirleyici olabilir.
Güç yoğunluğu: Belirli bir kesitte busbar kanal sistemi, paralel kablo demetlerine göre çok daha az yer kaplar. Dar şaftlarda ve kablo tavasının doluluğa ulaştığı koridorlarda önemi büyüktür.
Kısa devre dayanımı: Kompakt yapılı busbarda iletkenler birbirine yaslıdır ve gövde içinde mekanik olarak desteklenir; bu da yüksek arıza akımlarında elektrodinamik kuvvetlere karşı avantaj sağlar.
Ömür boyu maliyet: İlk yatırım genellikle kablonun üzerindedir. Buna karşılık ,montaj işçiliği, sonraki değişikliklerin maliyeti ve düşük empedanstan gelen kayıp farkı hesaba katıldığında, tablo değişir. Satın alma tarafına bu ayrımı net anlatmak gerekir: karşılaştırılması gereken metre fiyatı değil, tesisin ömrü boyunca oluşan toplam maliyettir.
Busbar kanal sistemi tipleri
Busbar kanal sistemleri üç ölçüte göre sınıflandırılır: yapı biçimi, iletken malzemesi ve uygulama. Yapı biçimi iletkenlerin gövde içinde nasıl yerleştirildiğini anlatır ve kısa devre dayanımını doğrudan belirler. İletken malzemesi bakır ile alüminyum arasındaki seçimdir. Uygulama ise hattın işlevini tanımlar: enerjiyi bir noktadan diğerine taşımak mı, yoksa hat boyunca dağıtmak mı?
Bu üç ölçüt birbirinden bağımsızdır. Yani kompakt yapılı, bakır iletkenli ve besleme amaçlı bir hat da mümkündür; hava izoleli, alüminyum iletkenli ve çıkışlı bir hat da.
Kompakt busbar kanal sistemi
Kompakt busbarda iletkenler epoksi veya polipropilen esaslı yalıtkanla kaplanır, üzerine yüksek sıcaklığa dayanıklı B sınıfı polyester film sarılır ve metal gövde içine hava aralığı bırakılmadan yerleştirilir. İletkenler birbirine yaslı durur.
Bu yapının üç sonucu var. Birincisi çok düşük reaktans. İletkenler arasındaki mesafe küçüldükçe endüktif bileşen azalır ve bu, uzun hatlarda gerilim düşümünü belirgin biçimde iyileştirir. İkincisi, yüksek kısa devre dayanımı: iletkenler arıza anındaki kuvvetlere karşı gövde içinde mekanik olarak desteklenir. Üçüncüsü, kompakt kesit aynı akım için daha az yer kaplar.
Akım kademesi 6300 A’ya kadar çıkar. Tipik kullanım alanları fabrika ana besleme hatları, veri merkezleri ve yüksek katlı binaların dikey dağıtım şaftlarıdır. Kısacası: arıza seviyesinin yüksek, güzergâhın uzun ve yerin dar olduğu her yer.
Hava izoleli busbar kanal sistemi
Hava izoleli busbarda iletkenler gövde içinde belirli bir hava aralığıyla ayrılır ve destek izolatörleri üzerine oturur. Yalıtım ortamı havadır.
Maliyeti daha düşüktür. Buna karşılık aynı akım için kesit hacmi daha büyüktür ve iletkenler arası mesafe arttığı için reaktans, dolayısıyla uzun hatta gerilim düşümü yükselir. Kısa devre dayanımı da kompakt sisteme göre daha sınırlıdır.
Peki hangi durumda hâlâ mantıklı? Arıza seviyesinin düşük, hattın kısa ve akımın orta seviyede olduğu uygulamalarda. Atölyeler, imalathaneler, düşük güçlü dağıtım hatları ve genel olarak yerin sorun olmadığı yerler. Gereğinden yüksek dayanımlı bir sisteme para ödememek de bir mühendislik kararıdır.
Çıkışlı busbar kanal sistemi ve dikey dağıtım
Çıkışlı busbar, hat boyunca belirli aralıklarla yerleştirilmiş pencerelerden enerji alınmasına izin verir. Yaygın uygulamada gövdenin her iki yüzünde, yaklaşık 60 santimdede bir çıkış penceresi bulunur. Tek bir hat boyunca sıralanmış onlarca yükü bu şekilde besleyebilir.
Çok katlı binalarda bu yapı dikey dağıtım busbarı olarak kullanılır. Hat elektrik şaftında düşey olarak yükselir ve her katta bir çıkış kutusuyla kat panosu beslenir. Kablolu çözümde her kat için ayrı kolon çekmek gerekirdi; burada tek bir hat bütün katlara hizmet eder. Türkiye’de yaygın akım kademeleri 40 A’den 5000 A’ye kadar uzanır.
Aydınlatma busbarı bu ailenin özel bir üyesidir. Binalarda ve sanayi tesislerinde monofaze ya da trifaze aydınlatma devrelerini beslemek için kullanılır; akım kademeleri genellikle 25 ile 40 A arasındadır. Tavana tek bir hat çekilir ve armatürler bu hat üzerindeki çıkışlardan beslenir. Depo ve üretim koridorlarında armatürün yerini değiştirmek, kutuyu söküp başka pencereye takmaktan ibarettir.
Busbar çıkış kutusu seçerken üç şeye bakın: içindeki koruma cihazının anma akımı ve kesme kapasitesi, gövdenin koruma sınıfı ve enerji altında takılıp sökülebilme özelliği. Üçüncüsü, işletmede en çok fark yaratan maddedir.
Bu rehberi beğendiniz mi? Daha fazla bilgi için bara sistemlerinde gelecek trendleri hakkındaki ayrıntılı yazımıza göz atın.
Besleme busbarı
Besleme busbarında hat boyunca çıkış yoktur. Görevi, enerjiyi bir noktadan diğerine taşımaktır: tipik olarak trafo çıkışı ile ana pano arasınd, ya da ana pano ile uzaktaki bir tali pano arasında.
Buradaki öncelikler farklıdır. Çıkış esnekliği önemli değildir; önemli olan düşük empedans ve yüksek arıza dayanımıdır. Trafo çıkışı tesisteki arıza akımının en yüksek olduğu noktadır; dolayısıyla bu hattın kısa süreli dayanım akımı doğru seçilmezse sistemin en zayıf halkası orası olur.
Pratikte bu hatlar kompakt yapıda ve genellikle bakır iletkenli seçilir. Kısa mesafede yüksek akım taşımak, kesit ve empedans açısından en zorlayıcı iştir.
Busbar kanal sisteminin bileşenleri
Bir busbar kanal sistemi düz hatlardan ibaret değildir. Sahada en sık karşılaşılan sorunlardan biri, projede metrajın doğru hesaplanması ve aksesuar şartnamesinin eksik bırakılmasıdır. Dirsek, T bağlantı ve genleşme ünitesi unutulduğunda montaj sahada durur; bu parçalar da stoktan değil, siparişle gelir.
| Bileşen | İşlevi | Kritik Özellik |
|---|---|---|
| Düz hat | Enerjiyi taşıyan temel modül | Standart boy ve çıkış penceresi sayısı |
| Çıkış kutusu | Hattan enerji almak ve koruma cihazını taşımak | Anma akımı, kesme kapasitesi ve koruma sınıfı |
| Dirsek | Güzergâhın yatay veya düşey yönde değiştirilmesi | Yönü ve düzlemi projeye uygun seçilmelidir |
| T bağlantı | Ana hattan kol ayırmak | Kol akımının ana hatla uyumu |
| Besleme ünitesi | Trafo veya panodan sisteme enerji girişi | Bağlantı tipi, kablo veya doğrudan pano girişi |
| Genleşme ünitesi | Isıl uzamayı karşılamak | Uzun hatlarda ve sıcaklık farkının yüksek olduğu ortamlarda gereklidir |
| Yangın bariyeri | Kompartıman geçişlerinde bütünlüğü korumak | Test edilmiş montaj konfigürasyonuna birebir uyum |
| Kör kapak | Hattın ucunu kapatmak | Koruma sınıfının hat boyunca sürekliliği |
| Askı aparatı | Hattı yapıya sabitlemek | Askı aralığı, taşıma kapasitesi ve deprem yükü |
Aksesuar seçiminde en çok atlanan kalem genleşme ünitesidir. Uzun bir hat, ısındığında boyuna uzar; bu uzama karşılanmazsa gerilme ek noktalarına ve askı elemanlarına biner. Ne zaman gerektiğini ürün kılavuzu söyler, ama pratik kural şudur: hat uzunsa, güzergâh boyunca sıcaklık farkı büyükse veya hat bina derzinden geçiyorsa genleşme ünitesi hesaba katılmalıdır.
Bir diğeri kör kapak. Küçük bir parça, ama hattın ucu açık kaldığında sistemin koruma sınıfı orada sıfırlanır. Metraj listesinde görünmediği için de sahada geç fark edilir.
Türk üretici kataloglarından doğrulanabilen pratik bir bilgi var: 25–100 A sistemler standart 3 metre, 160–1000 A ve 400–6300 A sistemler ise standart 4 metre boyunda üretilir. Nedeni doğrudan güvenilirlikle ilgili. Boy uzadıkça hattaki ek sayısı azalır, ek sayısı azaldıkça da geçiş direncinden doğan sorunlar azalır. Dört metrelik modül, üç metrelik modüle göre yaklaşık dörtte bir oranında daha az ek demektir. Yüksek akımlarda bu fark önemsiz değildir.
Bakır mı, alüminyum mu?
Bakır birim kesitte daha yüksek iletkenlik sunar. Aynı akım için daha küçük kesit yeter;mekanik davranışı daha iyidir ve bağlantı yüzeyinde daha az sorun çıkarır. Bedeli de bellidir: metal maliyeti yüksektir ve ağırdır.
Alüminyum, uzun hatlarda ciddi ağırlık ve maliyet avantajı sağlar. Aynı akım için daha büyük kesit gerekir, ama toplam ağırlık yine de bakırın altında kalır. Bu, askı aralığından taşıma işçiliğine kadar her şeyi kolaylaştırır. Türkiye’de yaygın uygulama iletkenin kalayla kaplanmasıdır.
Asıl konu bağlantıda. Alüminyum yüzeyinde hava ile temas ettiği anda oksit tabakası oluşur ve bu tabaka iletken değildir. Temizlenmeden yapılan bir bağlantı, ilk gün düzgün ölçülse bile zamanla direnç kazanır. Doğru uygulama üç adımlıdır: yüzeyi mekanik olarak temizlemek, oksit önleyici bileşik uygulamak ve sıkma torkunu üreticinin verdiği değerde tutmak.
Tork kontrolü burada gerçekten kritiktir. Yetersiz tork geçiş direncini yükseltir; aşırı tork ise alüminyumu deforme eder ve temas basıncı zamanla düşer. İki durumda da sonuç aynı: o nokta ısınır.
Daha fazla bilgi edinmek için bara hesaplama yazılımı ile ilgili makalemize buradan göz atabilirsiniz.
Standartlar, testler ve anma değerleri
Busbar kanal sistemleri için uygulanabilir standart TS EN IEC 61439-6‘dır. Bu standart, alçak gerilim anahtarlama ve kontrol düzeni panolarını kapsayan 61439 serisinin baralı kanal sistemlerine ayrılmış bölümüdür ve önceki TS EN 60439-2’nin yerini almıştır. Serinin genel kuralları ise TS EN IEC 61439-1’de yer alır; ikisi birlikte okunur.
Standardın getirdiği temel yaklaşım tasarım doğrulamasıdır. Üretici,sistemin sıcaklık artışı, kısa devre dayanımı, yalıtım özellikleri ve koruma sınıfı gibi karakteristiklerini doğrulamakla yükümlüdür. Satın alma tarafı için bunun pratik karşılığı şudur: tedarikçiden ürünün tasarım doğrulama dokümanlarını isteyin; katalog sayfası tek başına yeterli değildir.
Ulusal çerçevede Elektrik İç Tesisleri Yönetmeliği ve Elektrik Kuvvetli Akım Tesisleri Yönetmeliği geçerlidir. Tesisin tümü bu yönetmeliklere uygun projelendirilir; busbar kanal sistemi de bu bütünün bir parçasıdır.
Anma akımı, gerilim ve kısa devre dayanımı
Anma akımı, sistemin belirtilen ortam koşullarında sürekli taşıyabildiği akımdır. Sınırı ısıtma belirler: akım arttıkça iletkenlerde açığa çıkan ısı artar ve sıcaklık artışı standardın izin verdiği değeri aşamaz. Bu yüzden anma akımı her zaman bir ortam sıcaklığı varsayımıyla birlikte anlamlıdır.
Kısa süreli dayanım akımı (Icw), sistemin hasar görmeden kısa bir süre — genellikle bir saniye — taşıyabildiği azami arıza akımıdır. Neden bu kadar önemli? Çünkü arıza anında iletkenlere etki eden elektrodinamik kuvvetler akımın karesiyle artar. Besleme noktasındaki arıza seviyesi yüksekse, hattı anma akımına göre doğru seçmiş olmanız yetmez; Icw değeri de tesisin hesaplanan arıza akımının üzerinde olmalıdır. Trafoya yakın hatlarda belirleyici parametre çoğu zaman budur.
Anma gerilimi alçak gerilim busbar kanal sistemlerinde en fazla 1000 V alternatif akımdır. Orta gerilim için ayrı ürün aileleri vardır ve bunlar farklı standart çerçevesine tabidir.
Bu üç değeri şartnamede birlikte belirtin. Yalnızca “2000 A busbar” yazan bir şartname eksiktir; arıza seviyesi bilinmeden o hattın uygun olup olmadığı söylenemez.
IP koruma sınıfı ve ortam
IP koruma sınıfı iki rakamdan oluşur. Birinci rakam katı cisimlere ve toza karşı korumayı, ikinci rakam suya karşı korumayı gösterir. Rakam büyüdükçe koruma artar.
Seçimi ortam belirler. Aşağıdaki tablo bir seçim rehberidir; standardın kendi tanımlarının yerini tutmaz, projeye başlarken yön göstermesi içindir.
| Ortam | Uygun koruma sınıfı | Neden |
|---|---|---|
| Kuru iç mekân, bina şaftı, ofis katı | IP31 | Toz ve su riski düşük, temel dokunma koruması yeterli |
| Tozlu veya damlamalı sanayi ortamı | IP54 | Toz girişinin sınırlanması ve her yönden gelen sıçramaya dayanım |
| Dış ortam veya yıkanan üretim alanı | IP65 | Toza tam sızdırmazlık ve tazyikli su püskürtmesine dayanım |
| Hortumla yıkanan alanlar, gıda tesisleri | IP66 | Kuvvetli su püskürtmesine dayanım |
Bir noktayı atlamayın: koruma sınıfı hat boyunca sürekli olmalıdır. Düz hattın IP54 olması, üzerine takılan çıkış kutusunun ya da hattın ucundaki kör kapağın daha düşük sınıfta olması durumunda bir anlam ifade etmez. Sistemin koruma sınıfı en zayıf bileşeninin sınıfıdır.
Tasarım ve boyutlandırma
Ürün seçiminden önce belirlenmesi gereken parametreler bellidir: toplam yük akımı, eşzamanlılık katsayısı, izin verilen gerilim düşümü, besleme noktasındaki arıza seviyesi, güzergâh kısıtları ve ortam koşulları. Bu altısı elinizde yoksa seçim yapamazsınız; yapılan seçim de tahmin olur.
Eşzamanlılık katsayısı özellikle atlanır. Bir hat üzerindeki bütün yüklerin aynı anda tam güçle çalışmadığı çoğu tesiste doğrudur, ama katsayıyı fazla iyimser seçmek sonradan telafisi zor bir hatadır: hattın kapasitesini artırmak, hattı değiştirmek demektir.
Ortam koşulları da bu listenin sonunda değil, başında olmalı. Sıcaklık, tozluluk, nem ve dış ortama açıklık; bunlar hem koruma sınıfını hem de taşınabilecek akımı belirler. Boyutlandırmayı yaptıktan sonra ortamı öğrenmek hesabı baştan yapmak anlamına gelir.
Gerilim düşümü hesabı
Üreticiler her ürün için metre başına direnç (R) ve reaktans (X) değerlerini yayımlar. Üç fazlı bir hatta gerilim düşümü şöyle hesaplanır:
ΔU = √3 × I × L × (R·cosφ + X·sinφ)
Burada I hat akımı, L metre cinsinden hat uzunluğu, cosφ ise yükün güç katsayısıdır. R ve X değerleri metre başına alınır.
Formülün içindeki X terimi, kompakt busbarın neden uzun hatlarda öne çıktığını doğrudan gösterir. İletkenler birbirine yaslı olduğu için reaktans küçüktür ve uzunluk arttıkça bu farkın etkisi büyür. Hava izoleli bir sistemde aynı akım ve aynı mesafede gerilim düşümü belirgin biçimde yüksek çıkar.
Buradan çıkan pratik sonuç şu: uzun hatlarda sınırı çoğu zaman akım değil, gerilim düşümü koyar. Termik olarak yeterli bir kesit, hattın sonundaki gerilim toleransını sağlayamadığı için yetersiz kalabilir. Bu yüzden hesabı akımla başlatın, ama gerilim düşümüyle doğrulayın.
İzin verilen düşüm oranını proje belirler ve yükün tipine göre değişir. Motor kalkışı gibi geçici yüksek akım çeken durumlarda anlık düşümün ayrıca kontrol edilmesi gerekir; sürekli işletmede kabul edilebilir bir değer, kalkış anında koruma cihazının yanlış çalışmasına yol açabilir.
Sıcaklık ve azaltma katsayıları
Anma akımı belirli bir ortam sıcaklığı varsayımına dayanır. Ortam sıcaklığı 35 °C’nin üzerine çıktığında sistemin taşıyabileceği akım düşürülür; bu işleme akım düşürme denir ve azaltma katsayısıyla hesaplanır.
Sıcaklık tek etken değil. Montaj konumu da etkilidir: düşey monte edilen bir hat, aynı ürünün yatay montajına göre farklı davranır, çünkü ısı taşınımı yön değiştirir. Birden fazla hattın yan yana veya üst üste gruplanması da her birinin soğumasını zorlaştırır.
Pratik uyarı: sahada en sık yapılan hatayı önler: azaltma katsayıları için üreticinin kendi tablolarını kullanın. Kabloya ait azaltma yöntemlerini busbar kanal sistemine uyarlamak yanlış sonuç verir. İki ürünün ısı yayma geometrisi ve gövde davranışı birbirine benzemez.
Montaj: gereklilikler ve saha uygulaması
Busbar kanal sistemi montajı, doğru yapıldığında hızlı bir iştir. Yanlış yapıldığında ise ortaya çıkan sorunlar yıllar sonra ve fark edilmesi zor biçimde belirir. Beş başlık kritiktir: askı aralığı, ek noktalarında sıkma torku, ısıl genleşmenin yönetimi, yangın kompartımanı geçişleri ve topraklama için gövde sürekliliği.
Topraklamayla başlayalım, çünkü en sessiz risk odur. Çoğu sistemde koruma iletkeni görevini gövdenin kendisi üstlenir. Bu da gövde sürekliliğinin bir montaj detayı değil, güvenlik şartı olduğu anlamına gelir. Her ek noktasında süreklilik korunmalı ve bu süreklilik ölçümle doğrulanmalıdır.

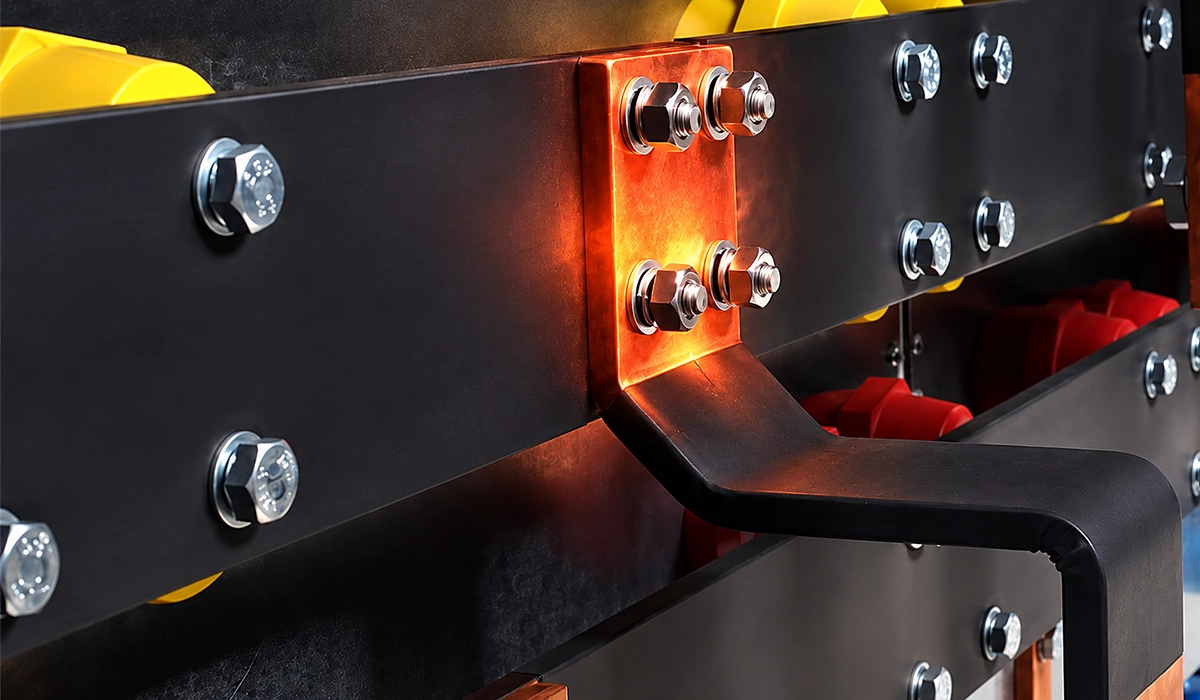

Sahayı bilenin bildiği nokta ise ek noktalarıdır. Sistemin en kritik yeri düz hatlar değil, iki modülün birleştiği yerdir. Yetersiz tork geçiş direncini yükseltir ve o nokta hattın geri kalanından daha fazla ısınır. Aşırı tork ise iletkeni deforme eder, temas basıncı zamanla düşer ve sonuç yine aynı olur: ısınan bir ek noktası.
Üreticilerin her sistem için tork değeri vermesinin nedeni budur. Çoğu sistemde kopmalı cıvata kullanılmasının nedeni de aynı: cıvatanın başı doğru torkta koptuğu için, montajcının anahtar hissine bağlı kalmayan tek bir doğru değer olur. Devreye alma sırasında ek noktalarını termal kamerayla taramak, yıllar sürecek bir sorunu ilk gün yakalamanın en ucuz yoludur.
Bu konu yalnızca bir başlangıç — bara arızaları hakkındaki makalemizde daha fazlasını keşfedin.
Askı ve sabitleme
Askı aralığı ürünün ağırlığına ve montaj konumuna göre değişir; genellikle 1,5 ile 3 metre arasındadır. Üreticinin kendi montaj kılavuzu esastır, çünkü aralık doğrudan gövdenin taşıma kapasitesiyle ilişkilidir.
Türkiye’de bu maddeyi geçiştirmek doğru olmaz. Deprem yükü, askı ve sabitleme detayını doğrudan etkiler; özellikle şaftlarda yükselen dikey dağıtım busbarında ve uzun yatay hatlarda askı elemanının hesaplanması gerekir. Sabitleme detayı yapı elemanına aktarılan yükü de dikkate almalıdır.
Bir ayrıntı sıkça atlanır: genleşme noktalarında askı boyuna harekete izin vermelidir. Genleşme ünitesi koyup hattı iki ucundan rijit sabitlerseniz ,ünite işlevini yerine getiremez. Isıl uzama bir yerden çıkmak zorundadır; çıkacak yer bırakılmazsa gerilme ek noktalarına biner.
Yangın bölmesi geçişleri
Yangın kompartımanı geçişi, montaj bölümünün en az esneklik tanıyan maddesidir. Hat bir yangın duvarından veya döşemesinden geçtiğinde, kompartıman bütünlüğü korunmak zorundadır. Bu bir tercih değil, mevzuat gereğidir: Binaların Yangından Korunması Hakkında Yönetmelik, kompartımanı çevreleyen elemanların yangına dayanıklılığının birleşme noktalarında da sürekli olmasını ve kompartımanlar arasında yangına dayanıksız açıklık bulunmamasını şart koşar.
Yönetmelik, yangın kompartımanını her yanı en az 60 dakika yangına karşı dayanıklı yapı elemanlarıyla ayrılmış bölge olarak tanımlar. Ana elektrik dağıtım odaları ve yapı içindeki trafo merkezleri gibi hacimlerin duvar ve döşemeleri de kompartıman duvarı özelliğindedir. Busbar kanal sistemi bu sınırları geçiyorsa, geçiş noktasında yangın bariyeri uygulanır.
Yapıların yangına dayanım sınıflandırması için referans TS EN 13501-2‘dir. Şartnamede bariyerin sınıfının geçtiği yapı elemanının dayanım süresiyle uyumlu olduğunu belirtin.
Bir uyarıyı özellikle yazmak istiyorum: bariyer ürününün test edildiği montaj konfigürasyonuna birebir uyulmalıdır. Bir yangın bariyeri belirli bir gövde tipi, belirli bir duvar kalınlığı ve belirli bir uygulama detayıyla test edilir. Sahada bu detayı değiştirmek — malzemeyi başka marka ürünle tamamlamak, boşluğu farklı bir dolgu ile kapatmak — test sonucunu geçersiz kılar. Belge dosyada durur ama sahadaki uygulama onu karşılamaz.
Uygulama alanları
Baştan söyleyelim: busbar kanal sistemi evrensel bir çözüm değil. Kısa mesafede tek bir yükü beslemek için kanal sistemi çekmek, kabloyla yapılabilecek bir işe fazladan para harcamaktır. Sistemin kendini gösterdiği yerler, güç yoğunluğunun yüksek olduğu veya değişimin sık olduğu tesislerdir.
Veri merkezleri bu tarifin tam ortasında duruyor. Kabin başına düşen güç yüksek, yerleşim sürekli değişiyor ve yedeklilik zorunlu. Kabin sıraları boyunca uzanan bir busbar hattı, yeni bir kabin devreye alındığında çıkış kutusu takmakla besleniyor. Kablolu çözümde her yeni kabin ayrı bir güzergâh demek olurdu.
Yüksek katlı binalarda kullanım dikey dağıtım üzerinedir. Şaftta yükselen tek bir hat bütün katlara hizmet eder ve her katta bir çıkış kutusuyla kat panosu beslenir. Alternatif, her kat için ayrı kolon çekmek ve şaftı çok damarlı kablolarla doldurmaktır. Mimari tarafta kazanılan şaft alanı bu tercihte çoğu zaman belirleyici oluyor.
Sanayi tesislerinde hat,üretim koridorları boyunca uzanır ve makineler bu hattan beslenir. Asıl fayda burada net: makine yeri değiştiğinde yeniden kablolama gerekmez; çıkış kutusu sökülüp yeni pencereye takılır. Yerleşimini yılda birkaç kez değiştiren tesislerde bu tek başına yatırımı açıklar.
Bu üç örneğin ortak paydası dikkat çekici: hiçbirinde asıl kazanç kablodan tasarruf değil. Kazanç, tesisin sonradan değişebilmesinde. Yatırım kararını veren de genellikle bu oluyor.
Hastaneler ve kritik tesisler yedeklilik ve süreklilik gerektirir. Enerji altında çıkış alabilme özelliği, işletmeyi durdurmadan yeni yük eklemeyi mümkün kılar; kritik hacimlerde bu, plan yapmayı kolaylaştıran bir imkândır.
Güneş enerjisi santrallerinde ise busbar enerji dağıtım sistemi invertör çıkışlarının toplama panosuna taşınmasında kullanılır. Çok sayıda invertörün ayrı ayrı kablolarla toplanması yerine tek bir hat üzerinden toplanması hem montaj süresini hem de kablo hacmini düşürür. Dış ortam uygulaması olduğu için koruma sınıfı ve ortam sıcaklığı burada özellikle dikkat ister; panel sahalarında yaz sıcaklıklarının azaltma katsayısını devreye soktuğunu unutmayın.
Buna karşılık nerede kullanılmaz? Uzun mesafede tek bir yükü besleyen radyal hatlarda, düşük akımlı dağıtımda ve güzergâhın çok sayıda dar dönüş içerdiği yerlerde. Sonuncusu pratikte önemlidir: her yön değişimi bir dirsek demektir; dirsek sayısı arttıkça hem maliyet hem montaj süresi kabloya göre avantajını kaybeder.
Busbar kanal sistemi mi kablo mu? Uygulamalı karşılaştırma
İkisinin de geçerli kullanım alanı var ve bu bölümün amacı taraf tutmak değil, kararı ölçütlere bağlamak. Karşılaştırmayı sekiz başlık üzerinden yapalım.
| Ölçüt | Busbar kanal sistemi | Kablo |
|---|---|---|
| Montaj hızı | Modüler, sahada birleştirme | Güzergâh hazırlama, çekme, sonlandırma |
| Yer ihtiyacı | Aynı güçte daha kompakt | Yüksek akımda paralel demetler, tava doluluğu |
| Değişime uyum | Çıkış kutusu ekle, hat aynı kalır | Yeni güzergâh ve yeni çekim gerekir |
| Kısa devre dayanımı | Gövde içinde mekanik destek, yüksek Icw | Kesite ve montaj detayına bağlı |
| İlk yatırım | Genellikle daha yüksek | Genellikle daha düşük |
| Ömür boyu maliyet | İşçilik ve değişiklik maliyeti düşük | Her değişiklik yeni maliyet üretir |
| Uzun hatta gerilim düşümü | Kompakt yapıda reaktans düşük, avantajlı | Uzun mesafede daha yüksek düşüm |
| Yangın davranışı | Kapalı metal gövde, bariyerle geçiş | Kablo tipine ve tava detayına bağlı |
Tablodaki iki satır özellikle yanlış okunuyor. Birincisi, ilk yatırım: busbar kanal sisteminin pahalı olduğu doğru, ama karşılaştırma yalnızca malzeme üzerinden yapılırsa yanıltıcı olur. Kablolu çözümün montaj işçiliği, tava ve taşıma sistemi ile uç sonlandırma maliyetleri de hesaba girmelidir.
İkincisi gerilim düşümü. Kablo her zaman kaybeder diye bir kural yok; kısa hatlarda fark ihmal edilebilir. Fark, mesafe ve akım birlikte büyüdüğünde açılır.
Kapanışta “duruma göre değişir” demek kolay olurdu, ama işe yaramaz. Somut ölçüt şu:
Hat 400 A’in üzerinde akım taşıyorsa, uzunluğu 30 metreyi geçiyorsa veya güzergâh boyunca birden fazla noktadan çıkış alınacaksa, busbar kanal sistemi hesabı yapmaya değer. Bu üç şartın hiçbiri yoksa, kablo neredeyse her zaman doğru ve ekonomik çözümdür.
Üçünden ikisi varsa, karar tesisin değişim sıklığına bakar. Yerleşimi değişmeyen bir tesiste kablo yeterlidir; değişen bir tesiste kanal bara sistemi kendini çıkarır.
Doğru seçim neye bakar?
Busbar kanal sistemi, elli yılı aşkın üretim geçmişi ve oturmuş bir standart çerçevesi olan olgun bir çözüm. Türkiye’de hem üretici hem uygulamacı ekosistem yerleşik durumda, dolayısıyla mesele teknolojinin güvenilirliği değil.
Belirleyici olan iki şey var. Birincisi ,doğru tipi seçmek: kompakt mı, hava izoleli mi, çıkışlı mı, besleme mi, bakır mı, alüminyum mu. İkincisi, sistemi doğru boyutlandırmak; yani yük akımı, arıza seviyesi, gerilim düşümü ve ortam koşullarını birlikte hesaba katmak. Bu dördünden biri eksik bırakıldığında ortaya çıkan sorun genellikle devreye alma anında değil, tesis tam yüke çıktığında görülür.
Sahada ise iş montaj kalitesine iniyor. Ek noktalarındaki tork, gövde sürekliliği, genleşme yönetimi ve yangın geçişleri; bu dördü doğru yapıldığında sistem sorun çıkarmaz.
Yükler yoğunlaştıkça ve tesisler daha sık yeniden yapılandırıldıkça, busbar kanal sisteminin sabit kablolamaya göre yapısal üstünlüğü giderek belirginleşiyor. Yeni bir tesis projelendiriyorsanız, karşılaştırmayı metre fiyatı üzerinden değil, tesisin ömrü üzerinden yapın.
