Bara sıcaklık artışı: ısı nereden doğar, nereye kadar serbesttir

Bir baranın ne kadar ısınacağı baranın özelliği değil, bir denge noktasıdır. İletkende ısı üretilir, pano bu ısıyı dışarı atar, sıcaklık ikisi eşitlenene kadar yükselir ve orada durur. Bu yüzden bara sıcaklık artışı bir katalog rakamı gibi okunamaz: TS EN 61439-1 baralar için sayı vermez, klemens ile kumanda organı gibi dokunulan parçalara kapalı sınırlar koyar, baralar için ise rakam yerine beş koşul tanımlar.

“Bu bara ne kadar ısınır?” sorusunun tek cümlelik cevabı yok. Rakam vermeyi reddetmek değil bu; sorunun kendisi eksik. Aynı bara, aynı akımda, başka bir panoda başka bir sıcaklıkta dengelenir. Isınma bir özellik değil, bir bilançonun sonucudur.

Aşağıda o bilançoyu iki taraftan açıyoruz. Önce ısıyı üreten taraf, sonra atan taraf. Ardından normun koyduğu sınır, deneyin gerçekte kanıtladığı şey, Türkiye’de bu dengeyi bozan asıl değişken, ve seri üretimde farkı yaratan yer.

Okumak yerine dinlemeyi tercih ederseniz, makalenin devamını aşağıdaki ses dosyasını oynatarak dinleyebilirsiniz.

Üreten taraf: kayıplar nereden gelir

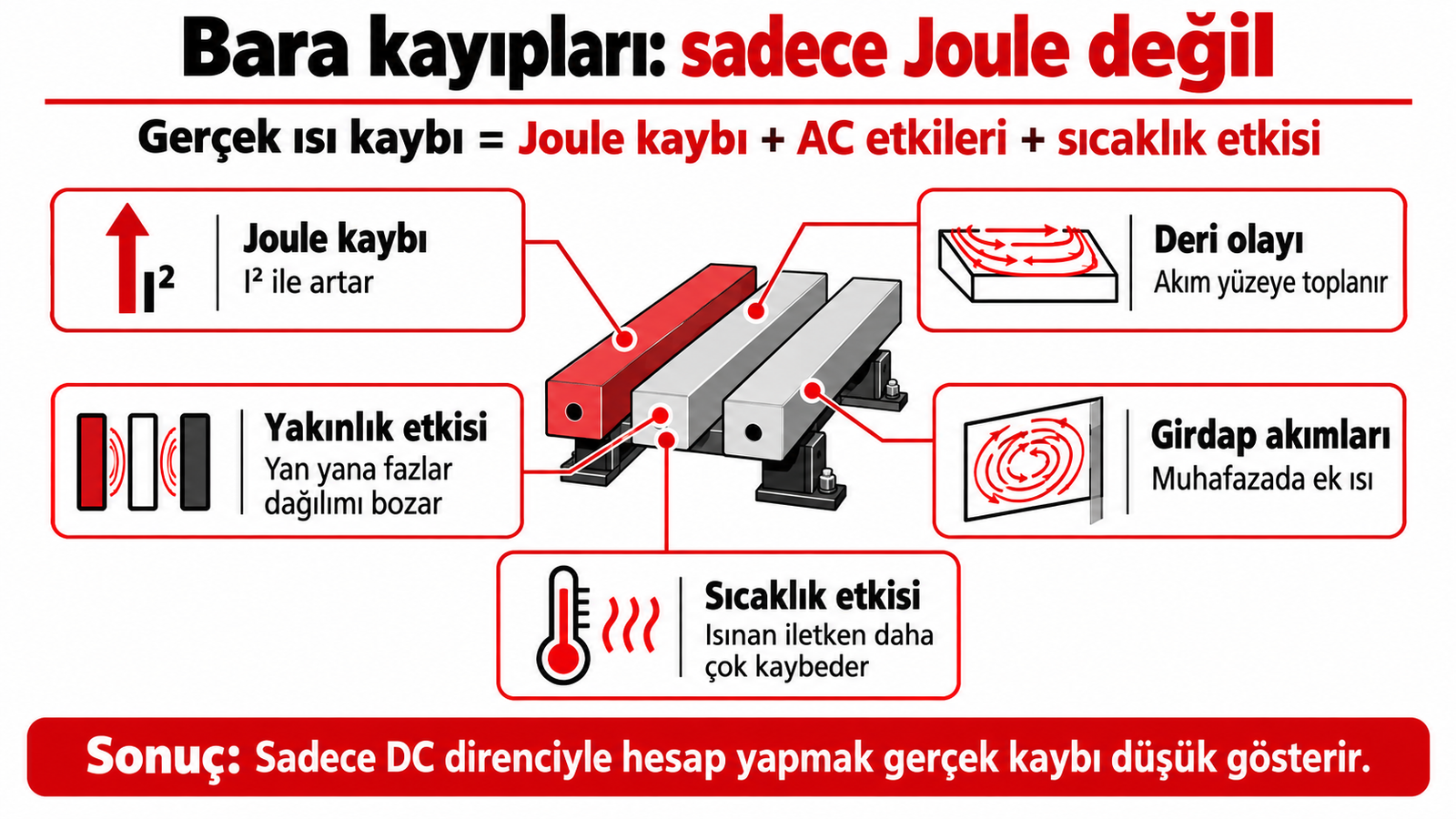

Isının gerçek kaynağını ayırt edersiniz — Joule kayıplarını manyetik alanın ürettiklerinden ayırdığınızda. Ölçüsü, kaybın iletken ile çevresi arasındaki dağılımıdır. Hesabı yalnızca doğru akım direnci üzerinden kuran bir yaklaşım, bara sıcaklık artışı tahminini daha ilk adımda düşük çıkarır.

Bilinen kısımdan başlayalım. Dirençli bir iletkenden geçen akım güç harcar: Joule kayıpları, akımın karesiyle orantılı. Akımı ikiye katlamak kaybı dörde katlar. Isınma yükle doğrusal ilerlemez, ve %60 yükte rahat görünen bir pano %85’te aynı rahatlıkta olmayabilir.

Daha fazla ipucu, teknik detay ve uzman görüşü için bara sistemleri hakkındaki ilgili içeriğimizi keşfedin.

Şimdi “beş faktör” listelerinin atladığı kısım. Alternatif akımda pletinanın direnci, doğru akımdaki direnci değildir.

• Deri olayı. Akım iletkenin yüzeyine doğru toplanır. 50 Hz’de bakırın nüfuz derinliği 20 °C’de yaklaşık 9,3 mm, 90 °C’de ise yaklaşık 10,5 mm’dir. Bu yüzden kalın bir baranın merkezi, kesitinin vaat ettiği kadar taşımaz: etkin direnç yükselir, içerideki malzeme az çalışır. Aynı toplam kesitte birkaç ince pletina, tek kalın pletinadan daha iyi davranır.
• Yakınlık etkisi. Yan yana duran fazlar birbirinin akım dağılımını bozar. Her baranın içinde bazı bölgeler ortalamadan fazla yüklenir. Etkinin büyüklüğü geometriye çok bağlıdır: yassı ve sık aralıklı pletina paketlerinde belirgindir, eş eksenli borusal iletkenlerde neredeyse kaybolur.
• Girdap akımları (Foucault akımları). Manyetik alan, yakındaki metal kütlelerde — muhafaza, ara bölme, mesnet — akım indükler. Bunlar hiçbir şey taşımadan ısınır. Üstelik o ısı baradan çıkmaz ama aynı hava hacminin içine girer.

Mertebe fikri vermek için: 252 kV üç fazlı bir gaz izoleli (GIS) bara bölmesi üzerinde yapılan çok fizikli sayısal çalışmada deri olayının toplam kayba katkısı +18,59 W/m, yani yaklaşık %12,2 olarak hesaplanmış. Aynı çalışmada yakınlık etkisinin katkısı ihmal edilebilir bulunmuş — ama bu, o eş eksenli geometrinin sonucu. Bizim yassı pletina paketlerimizde yakınlık etkisi bu kadar masum değildir. Rakamları birebir taşımayın; katkının ihmal edilebilir olmadığını gösteriyor.

Asıl ilginç olan aynı çalışmanın ikinci bulgusu. İletkenin sıcaklık bağımlılığından doğan ek kayıp %13,2. Bakırın özdirenci sıcaklıkla artar, yani ısınan iletken daha çok direnir, daha çok direndiği için daha çok ısınır. Kaçak bir döngü değil — daha yüksek bir dengede durur — ama şunu açıklıyor: marj, doğrusal bir okumanın söylediğinden hızlı tükenir. 90 °C’deki bir iletken, aynı akımda 20 °C’dekiyle aynı gücü harcamıyor.

Malzeme tarafı iki satır. Alüminyum baranın özdirenci daha yüksektir; aynı akım için yaklaşık %25–30 daha büyük kesit ister; karşılığında aynı akımda belirgin biçimde hafiftir. Buradaki asıl fark iletkenlik bile değil: alüminyum, taze yüzeyde saniyeler içinde yalıtkan oksit kurar. O konu bağlantı tarafına, yani bara arızaları makalesine ait. (Kesit hesabı da ayrı bir yazının konusu; akım taşıma kapasitesi tabloları oraya ait.)

Bu bölümden çıkarılacak tasarım sonucu şu: kayıp hesabını yalnızca iletkenin doğru akım direnci üzerinden yapan bir yaklaşım, üreten tarafı olduğundan küçük gösterir. Deri olayı ve yakınlık etkisi etkin direnci yükseltir, girdap akımları muhafazaya ayrı bir ısı yükler, sıcaklık bağımlılığı da hepsinin üstüne biner. Dördü birden hesaba girmediğinde, marj kâğıt üzerinde vardır, panoda yoktur.

Kalın tek pletina yerine ince çoklu pletina tercihi de tam burada anlam kazanıyor. Aynı kesit, aynı bakır, farklı etkin direnç — ve farklı denge sıcaklığı.

Bir not: sıcak nokta belirtileri, termografi ve tork kontrolü bu yazının konusu değil. Onlar arıza tarafına ait ve bara arızaları makalesinde duruyor.

Atan taraf: pano ısıyı nasıl dışarı verir

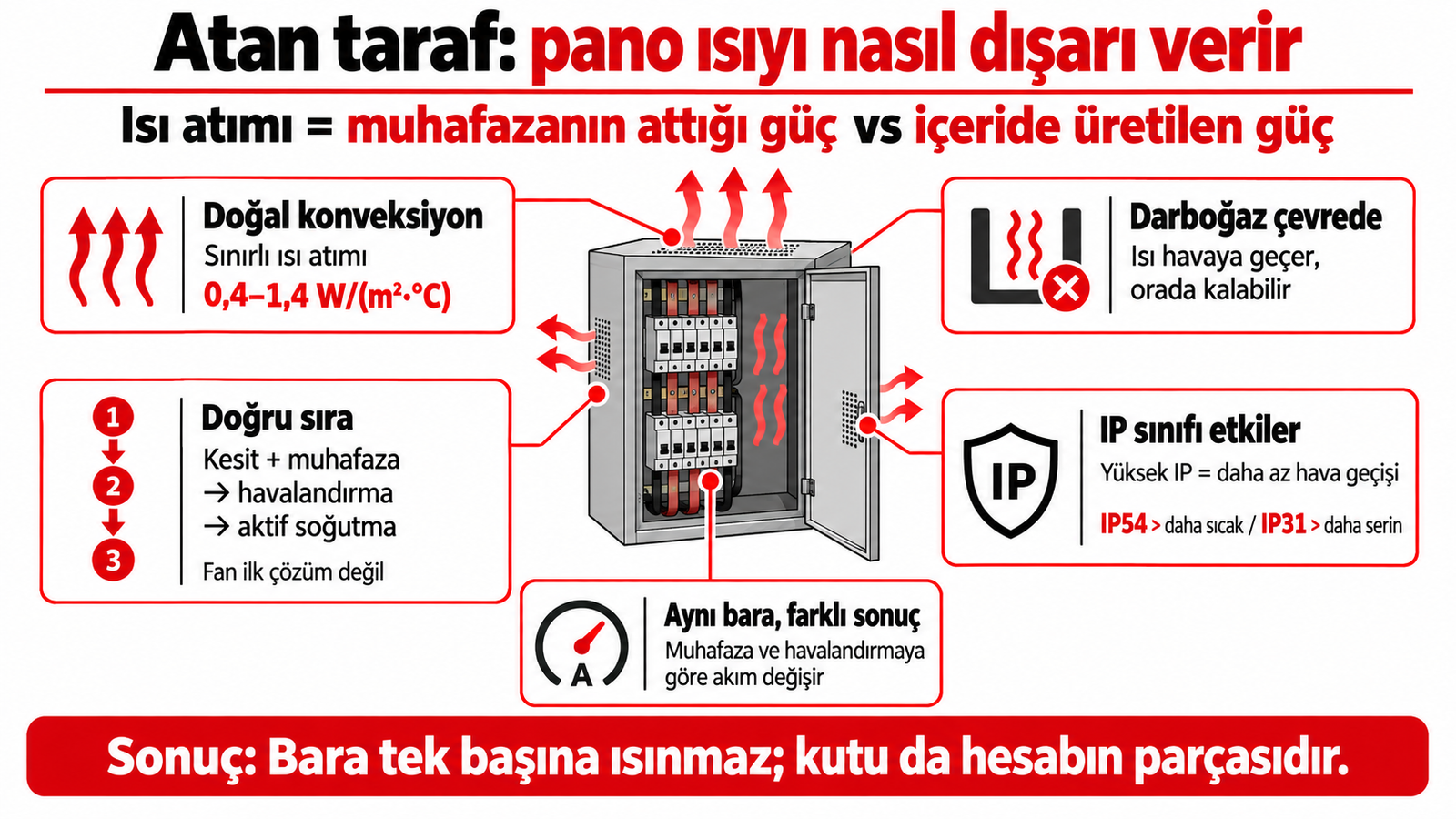

Isı atımını da boyutlandırırsınız — panoyu bir kutu değil, ısı yolunun bir parçası saydığınızda. Ölçüsü, muhafazanın atabildiği güç ile içeride üretilen gücün karşılaştırmasıdır.

Bilançonun ikinci tarafı bu. Ve genellikle atlanan tarafı.

Doğal konveksiyon sanıldığından çok daha az atıyor. KYN28A tipi bir orta gerilim hücresi üzerinde yapılan sayısal bir çalışmada, muhafaza yüzeyindeki taşınım ısı transfer katsayısı doğal rejimde 0,4–1,4 W/(m²·°C) aralığında hesaplanmış; aynı çalışmanın sonuçları deney verileriyle karşılaştırıldığında en büyük bağıl hata %3,43 çıkmış. Bu değerin yalnızca taşınım bileşeni olduğunu unutmayın — ışınım ayrı bir yoldur ve toplam katsayı daha yüksektir. Yine de bant dar. Pano yüzeyi bedava soğutma vermiyor.

Ve bir noktadan sonra hiç yetmiyor. Aynı hücre tipi üzerine yapılan başka bir çok fizikli çalışma, doğal konveksiyonun tek başına akım kapasitesini artırmaya yetmediği sonucuna varıyor; kontak kutusu içindeki sıcaklık artışını 65 K’nın üzerinde bulmuş ve bunun IEEE sınırını aştığını belirtiyor. Darboğaz iletkenden çevresindeki havaya kayıyor, ve orada kalıyor.

Zorlanmış soğutmanın yeri tam olarak burası — ama sıranın sonu, başı değil. Pano havalandırma çözümleri, pano fanı ve pano kliması bu noktada devreye girer. Önce kesit ve muhafaza, sonra havalandırma, en son aktif soğutma. Fan takarak yanlış seçilmiş bir kesit düzelmiyor; sadece sorunun görünme zamanı geciktiriliyor.

Proje sonucu tek cümleye sığıyor: aynı bara, aynı panoda, muhafazanın yüzeyine, IP sınıfına ve havalandırmasına göre farklı akım taşır. Deneyin bara üzerinde değil düzenek üzerinde yapılmasının sebebi tam olarak bu. Alçak gerilim sanayi panosu ana barasında ısı dağılımını deneysel doğrulamayla inceleyen açık erişimli bir çalışma, aynı prototipte yerleşim ve muhafaza değişikliklerinin sıcaklık dağılımını nasıl değiştirdiğini gösteriyor — geometri bu kez birebir bizim alanımız.

IP sınıfının burada özel bir yeri var, çünkü çoğu projede toz ve su tarafından bakılıp ısı tarafı hiç konuşulmaz. Yüksek koruma sınıfı, tanımı gereği hava geçişini kısıtlar. Aynı bara, IP54 bir muhafazada IP31 muhafazadakinden daha sıcak dengelenir; koruma sınıfını yükseltmek bir güvenlik kararı olduğu kadar bir ısı kararıdır da. IP ve havalandırma aynı fiziksel açıklıkları paylaştığı için ikisi birlikte seçilir, arka arkaya değil.

Hesap yolu da var: muhafazaların atabileceği gücün hesabı için referans yöntem IEC TR 60890‘dır. Bir standart değil, teknik rapor; künye olarak veriyoruz, metnini çoğaltmıyoruz.

Bara tek başına ısınmaz. Bir kutunun içinde ısınır, ve kutu hesabın parçasıdır.

Bu makalede ele aldığımız konunun devamı için bara sistemlerinde gelecek trendleri hakkındaki rehberimizi okuyabilirsiniz.

Norm ne diyor: bara sıcaklık artışı için sınır var mı?

Doğru uygunluk ölçütünü uygularsınız — baralar için normun bir sıcaklık değil, beş koşul verdiğini bildiğinizde. Ölçüsü katalog rakamı değil, normun sınırlarıdır.

Neredeyse bütün tanıtım içeriği “bara şu kadar K’yi geçmemeli” der. TS EN 61439-1 başka bir şey yapıyor. Dokunulan ve bağlanan parçalar için kapalı sınırlar veriyor:

Devam etmeden bir okuma uyarısı, çünkü bu hata çok yaygın: bunlar ortama göre kelvin cinsinden artıştır, mutlak sıcaklık değil. Epeyce eğitim materyali “klemens için en fazla 70 °C” diye yazıyor, ve aynı şey değil. Salon 30 °C ise 70 K, klemensi 100 °C’ye çıkarır.

Baralar için rakam yerine gelen beş koşul şunlar: iletken malzemenin mekanik dayanımı; komşu ekipmana olabilecek etkiler; iletkenle temas hâlindeki yalıtım malzemelerinin izin verilen sıcaklık sınırı; iletken sıcaklığının ona bağlı cihazlar üzerindeki etkisi; ve geçmeli kontaklarda kontak malzemesinin cinsi ile yüzey işlemi.

Pratik sonuç, ve makalenin tezi: bara soyut olarak fazla ısınmaz. Yanındakinin dayanabildiğine göre fazla ısınır. Onu saran yalıtım, ulaştığı klemens, beslediği cihaz. Aynı bara, aynı sıcaklıkta, bir panoda uygun, başka panoda uygunsuz olabilir — çünkü değişen bara değil, komşuluğudur.

Ve şu dolaşan rakam. İngilizce içerikte “çıplak bakır bara için 105” diye bir şey geziyor; kimi yerde K, kimi yerde °C olarak. İkisi aynı şey değil ve ikisi de TS EN 61439-1’den gelmiyor. Rakamın izini sürünce iki ayrı kaynağa çıkıyor, ve ikisi de tezi doğruluyor:

• IEEE C37.20.2 — metal muhafazalı orta gerilim hücreleri için ana bara sıcak noktasını 105 °C mutlak, yani 40 °C varsayılan ortamda 65 K artış olarak sınırlar. Bu bir IEEE hücre standardıdır; alçak gerilim pano normuna taşınamaz.
• Yalıtım malzemesinden türetme — Schneider Electric’in IEC 61439 anma akımı yazısında olduğu gibi, 140 °C sınıfı bir yalıtkan bara mesnedinden 35 °C referans ortam düşülerek 105 K bulunur. Yani rakam bakırın değil, mesnedin.

Bara makaronu tarafında da bir sınır var, ama tek bir rakam değil: piyasadaki ısı ile daralan makaronların sürekli çalışma sınırı ürüne göre kabaca 105 °C ile 150 °C arasında değişiyor. Sınırın üstünde makaron çatlama eğilimine giriyor, çatlayınca da fazlar arasında yüzeysel bir yol açabiliyor. Kullandığınız ürünün değerini teknik föyünden okuyun; “105” diye ezberlemeyin.

Üç kaynağın da söylediği aynı: sınır iletkenin değil, ona değen malzemenin. Yakından bakınca efsane, kuralı doğruluyor.

Öğrenmeye devam edin! Bara hesaplama yazılımı ile ilgili detaylı açıklamalar ve pratik bilgiler için diğer yazımıza göz atabilirsiniz.

Isınma deneyi neyi kanıtlar, neyi kanıtlamaz

Deney raporunu doğru okursunuz — anma akımının yanında ortam sıcaklığını ve çeşitlilik faktörünü de okuduğunuzda. Ölçüsü, hangi yükün gerçekten uygulandığını bilmektir.

Isınma deneyi bir tip doğrulamasıdır. Bir kez, bir numune üzerinde, en elverişsiz düzende yapılır.

Sonucun okunuşunu iki koşul değiştirir.

Deney ortamı +10 °C ile +40 °C arasındadır, ve deney süresince ortalama ortam sıcaklığının 35 °C’yi aşmaması istenir. 20 °C’de alınmış bir sonuç, 35 °C’lik bir üretim salonunda kurulu pano için aynı şeyi söylemez. Laboratuvarda artan marj sahada olmayabilir, ve bunu genellikle ilk yaz ortaya çıkarır.

Akım, anma çeşitlilik faktörüyle (RDF, yaygın adıyla eş zamanlılık faktörü) çarpılır. Bütün çıkışlar aynı anda tam yükte değildir. Makul bir kullanım varsayımıdır bu, düşünülebilecek en kötü hâl değil. İyimser bir çeşitlilik faktörüyle alınmış rapor ile onu yalanlayan bir tesis, aynı panodan bahsetmeyen iki belgedir.

Buradan net bir ayrım çıkıyor. Deney, o düzeneğin, o konfigürasyonda, o yük varsayımıyla sınırlar içinde kaldığını gösterir. 400. numunenin aynı davranacağını göstermez. Bara başka toleransla işlendiyse, ya da bağlantı gelişigüzel sıkıldıysa, rapor o panoyu anlatmıyordur. (Gevşek bağlantı ve termografi konusu bara arızaları makalesinde.)

Rapor okurken bakılacak üç şey var, ve üçü de kapak sayfasında değil. Birincisi deney sırasındaki ortam sıcaklığı: zarfın neresinde durduğunu bilmeden marjı hesaplayamazsınız. İkincisi uygulanan çeşitlilik faktörü. Üçüncüsü hangi konfigürasyonun deneye girdiği — sipariş edilen pano, deneye giren düzenle aynı ölçüde ve aynı yerleşimde mi.

Bu üçü tutmuyorsa rapor geçersiz değildir; başka bir panoyu anlatıyordur. Aradaki fark, tartışmanın sahada mı yoksa proje masasında mı yapılacağını belirliyor.

Deney bir tasarımı doğrular. Sonrasını imalat ve montaj belirler.

Deney zarfı ile Türkiye sahası arasındaki fark

Sahada gerçekten mevcut olan marjı bilirsiniz — gerektiğinde derating (akım düşürme) uyguladığınızda. Ölçüsü, deney ortam sıcaklığı ile tesisin gerçek ortamı arasındaki farktır. Türkiye’nin güneydoğusunda bu fark, bara sıcaklık artışı hesabını doğrudan yeniden yazacak büyüklüktedir.

Deney zarfının üst sınırı 40 °C. Meteoroloji Genel Müdürlüğü’nün aylık sıcaklık analizine göre 2026 Temmuz’unda Türkiye’de ölçülen en yüksek sıcaklık 46,8 °C ile Cizre’de kaydedildi. Güneydoğu Anadolu’nun temmuz ayı uzun yıllar ortalaması ise 31,1 °C. Yani aşım istisnai bir gün değil, bölgenin yaz rejimi.

Rekor tarafı daha da net. Çevre, Şehircilik ve İklim Değişikliği Bakanlığı’nın açıklamasına göre 25 Temmuz 2025’te Şırnak Silopi’de 50,5 °C ölçülerek tüm zamanların Türkiye rekoru kırıldı; aynı gün 132 istasyonda tüm zamanların en yüksek temmuz değerleri kaydedildi, Kızıltepe 49,6 °C, Cizre 49,4 °C, Nusaybin 49,3 °C.

Bunlar dış ortam değerleri. Kapalı bir üretim salonunun içi ayrıca yükselir, pano içi ortam da salonun üstündedir. Yani deney zarfının tavanı ile sahanın tabanı arasındaki fark, o bölgelerde on dereceyi rahatlıkla aşıyor.

Tasarımcı için sonuç net: deney raporundaki marj, o ortam sıcaklığına aittir. Daha sıcak bir ortamda aynı marj yoktur, ve fark akım kapasitesinden düşülür. Sektörün buna verdiği ad derating.

Karar tablosu, sırayı bozmadan:

Ne yapmalı? Proje girişinde tesisin gerçek ortam sıcaklığını yazılı olarak alın — tahmin değil, ilin uzun yıllar normalleri ve işletmenin kendi ölçümü. Pano yerleşimini ayrıca sorun: güneş gören cephe mi, kazan dairesine yakın mı, havalandırmasız bir hacimde mi. Sonra bunu deney raporundaki ortam sıcaklığıyla karşılaştırın. Ve sırayı bozmayın: önce kesit ve muhafaza, sonra havalandırma, en son aktif soğutma.
