Bara hesaplama yazılımı, bakır ve alüminyum baraların kesitini, akım taşıma kapasitesini, kısa devre dayanımını ve sıcaklık artışını otomatik hesaplayan bir mühendislik aracıdır. Elle yapılan hataya açık hesapların yerini alır ve tasarımın TS EN IEC 61439 gibi standartlara uygunluğunu doğrular.
Güç dağıtımında hata affetmez ve baraların boyutlandırılması tam da hata yapmaya müsait bir iştir. Elle yürütülen kesit hesabı, akım taşıma kapasitesi ve kısa devre kontrolleri hem yavaştır hem de yanılma payı yüksektir. Bara hesaplama yazılımı bu yükü devralır: bakır ve alüminyum baraları modelleyip standartlara göre doğrular. Bu rehber mühendisler için: yazılım ne hesaplar, hangi tipleri var, tasarımdan CNC üretime nasıl bağlanır ve ücretsizle ticari arasında nasıl seçim yaparsın?
Okumak yerine dinlemeyi tercih ederseniz, makalenin devamını aşağıdaki ses dosyasından dinleyebilirsiniz.
Bara hesaplama yazılımı nedir?
Bara hesaplama ve tasarım yazılımı, güç dağıtım sistemlerini boyutlandırmak için kullanılan özel bir mühendislik aracıdır. Genel CAD’den farkı, içinde elektriksel mantığın gömülü olmasıdır: akım yoğunluğunu, kısa devre dayanımını ve sıcaklık artışını otomatik hesaplar. Yani fiziksel yerleşimi elektriksel gereksinimle eşleştirir. Elle yapılan hesabın yerini almasının nedeni basit — bir tablodan bakıp katsayı uygulamak yerine, yazılım ortam sıcaklığı, pano havalandırması ve montaj biçimi gibi değişkenleri aynı anda hesaba katar. Sonuçta saha arızası riski ciddi biçimde düşer. Modern arayüzler çoğunlukla sürükle-bırak çalışır; kesiciler, transformatörler ve bara sistemi arasındaki bağlantıları görselleştirip imalattan önce açıklık (mesafe) sorunlarını yakalamanı sağlar.
Yazılım ne hesaplar: kesit, akım taşıma kapasitesi ve kısa devre

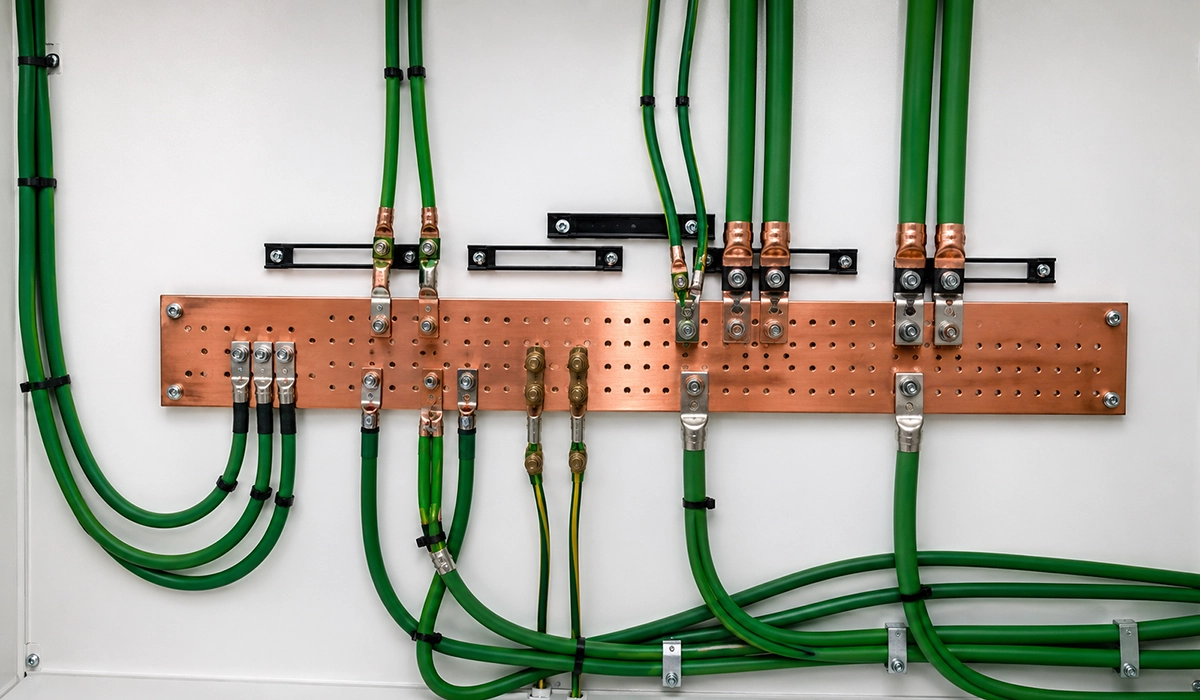

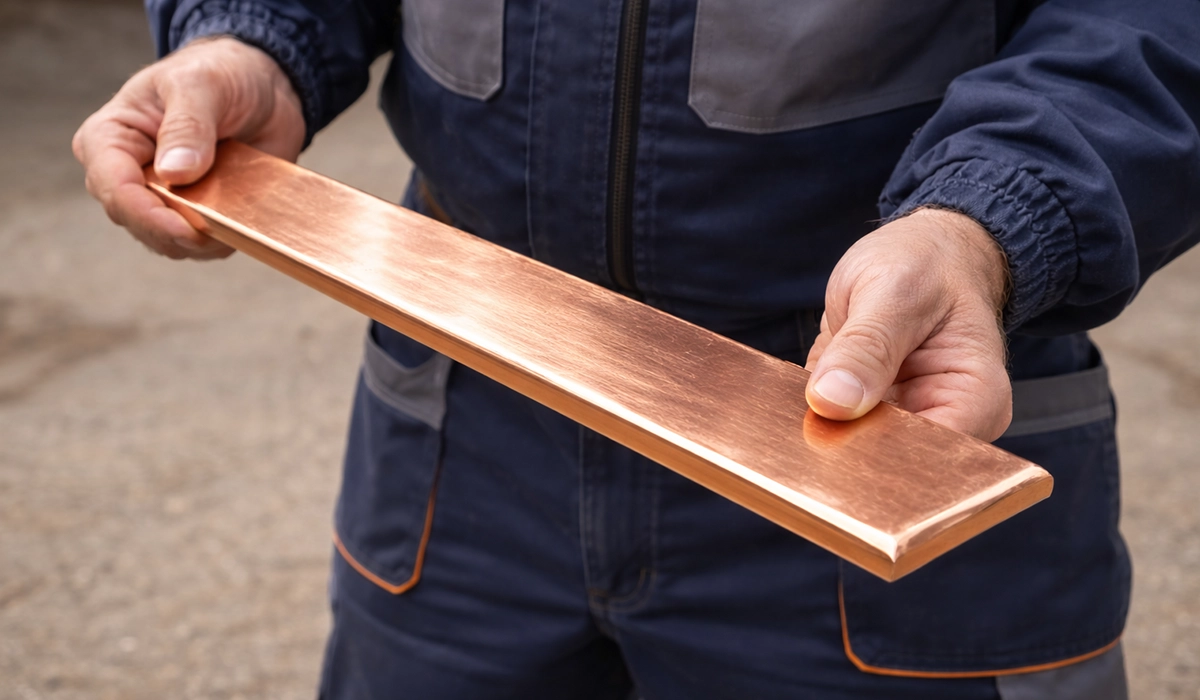

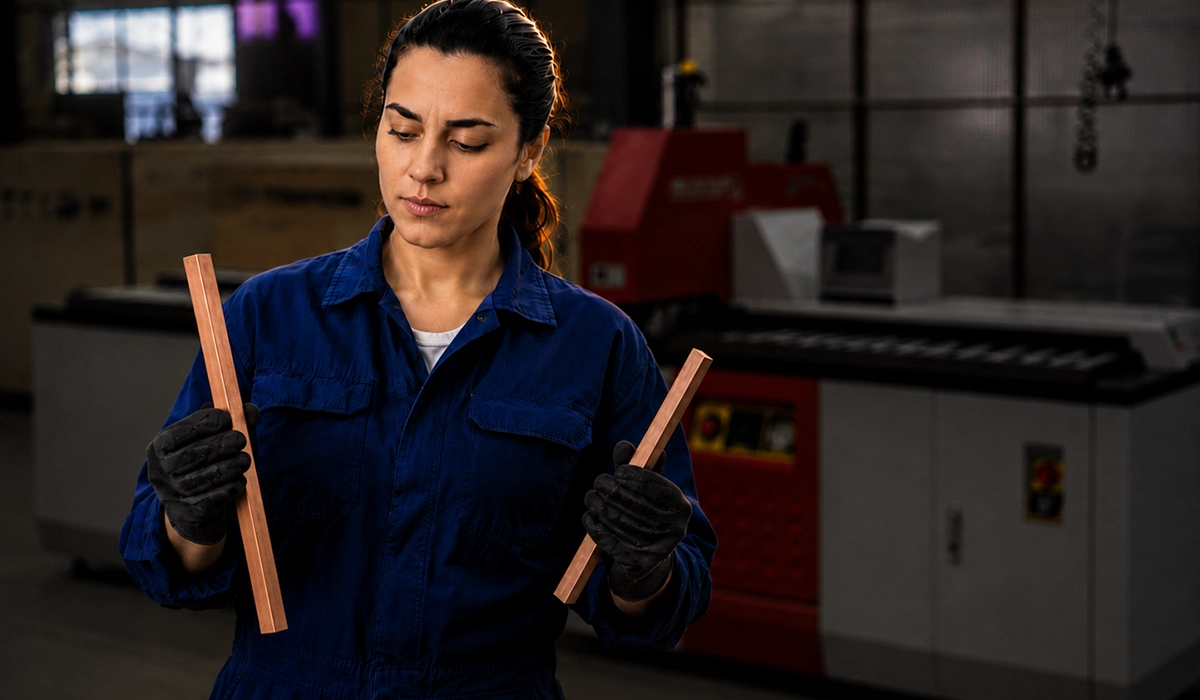

İşin özü hesaplarda. İlk sırada kesit hesabı var: taşınacak akıma göre baranın en–kalınlık kombinasyonunu belirlemek. Buna bağlı olarak akım taşıma kapasitesi gelir — ve burada malzeme belirleyici: bakır bara akım taşıma kapasitesi, aynı kesitte alüminyumunkinden yüksektir, çünkü bakırın iletkenliği daha iyidir; yazılım malzemeyi değiştirdiğinde bunu anında yansıtır. Üçüncüsü kısa devre hesabı: arıza anında baralara etki eden elektromanyetik kuvvetler ve ısıl dayanım. Hepsinin arkasında da sıcaklık artışı ile gerilim düşümü kontrolleri durur. Peki ölçüt nedir? Panolarda TS EN IEC 61439 — sıcaklık artışı ve kısa devre dayanımının “tasarımın doğrulanması” ile kanıtlandığı standart (baralı kanal sistemleri de bu ailenin kapsamındadır). Türkiye’de bara sistemlerinin kurulumu ise Elektrik Kuvvetli Akım Tesisleri Yönetmeliği çerçevesindedir; ilgili TS standartları bu yönetmeliğin tamamlayıcı ekidir.
| Bara Ölçüsü (mm) | Kesit (mm²) | Bakır (E-Cu) A | Alüminyum (E-Al) A | Bakır Ağırlığı (kg/m) |
|---|---|---|---|---|
| 20 × 5 | 100 | 290 | 225 | 0,89 |
| 30 × 5 | 150 | 400 | 310 | 1,34 |
| 40 × 5 | 200 | 510 | 395 | 1,78 |
| 50 × 5 | 250 | 620 | 480 | 2,23 |
| 30 × 10 | 300 | 615 | 475 | 2,67 |
| 40 × 10 | 400 | 745 | 575 | 3,56 |
| 50 × 10 | 500 | 880 | 680 | 4,45 |
| 60 × 10 | 600 | 1.010 | 780 | 5,34 |
| 80 × 10 | 800 | 1.280 | 990 | 7,12 |
| 100 × 10 | 1.000 | 1.540 | 1.190 | 8,90 |
| 120 × 10 | 1.200 | 1.800 | 1.390 | 10,68 |
Yazılım tipleri: 2D, 3D ve CNC bara işleme
Yazılımlar projenin karmaşıklığına göre çeşitlenir. En basitleri, yalnızca kesit doğrulaması yapan ücretsiz web araçları veya Excel tabanlı hesap tablolarıdır — hızlı kontrol için iyidir. 2D yerleşim araçları şemalar ve temel yalıtım mesafesi için yeterlidir. 3D bara tasarım yazılımı ise kalabalık panolarda baraların rotalanmasını, mekanik gerilim analizini ve açıklık kontrollerini görselleştirir; 2D’nin kaçırdığı çakışmaları önler. Ama mühendislik açısından en ilginç köprü şurada: baranın delme ve bükme yazılımı, elektriksel tasarımı doğrudan makine koduna (G kodu) çevirir. Böylece CNC tezgâh, çizimdeki bara parçasını birebir üretir; ham bakır üzerinde parçaları iç içe yerleştirerek (nesting) fireyi de azaltır. Tasarımın kâğıttan tezgâha geçtiği yer tam olarak burasıdır.
Ücretsiz mi, ticari mi, nasıl seçilir?
Seçim, işin kritikliğine bağlıdır. Ücretsiz bara hesaplama araçları tek seferlik kesit tahminleri için pratiktir, ama ileri kısa devre ve gerilim analizinden yoksundur. Ticari bara tasarım yazılımı ise tam proje entegrasyonu, ısıl simülasyon ve — en önemlisi — denetime sunulabilir bir uygunluk raporu sağlar. Kritik altyapıda, doğrulanmış ticari yazılımın sorumluluk güvencesi başlı başına bir gerekçedir. Seçerken şuna bak: hangi standarda göre doğrulama yapıyor (TS EN IEC 61439), 2D mi 3D mi, malzeme kütüphanesi bakır ve alüminyumu kapsıyor mu, ve üretime — CNC’ye — veri aktarabiliyor mu? Bir de klasik hata uyarısı: simülasyondan önce iletkenlik ve yayıcılık gibi malzeme sabitlerini kendi bara malzemene göre gir; jenerik varsayılan değerler seni yanıltır.
Hesabı yazılıma, üretimi tezgâha bırak
Özetle, bara hesaplama yazılımı elle yapılan, hataya açık işi devralır: kesit, akım taşıma kapasitesi, kısa devre ve sıcaklık artışını standartlara göre doğrular. Doğru araç, projenin karmaşıklığına ve üretime bağlanma ihtiyacına göre seçilir. Ve tasarım bittiğinde iş üretime döner: PAYAPRESS‘te bakır bara işleme (delme, bükme, kesme) makineleri tarafındayız — yazılımın ürettiği tasarımı tezgâhta hayata geçirme kısmında yardımcı olabiliriz.
