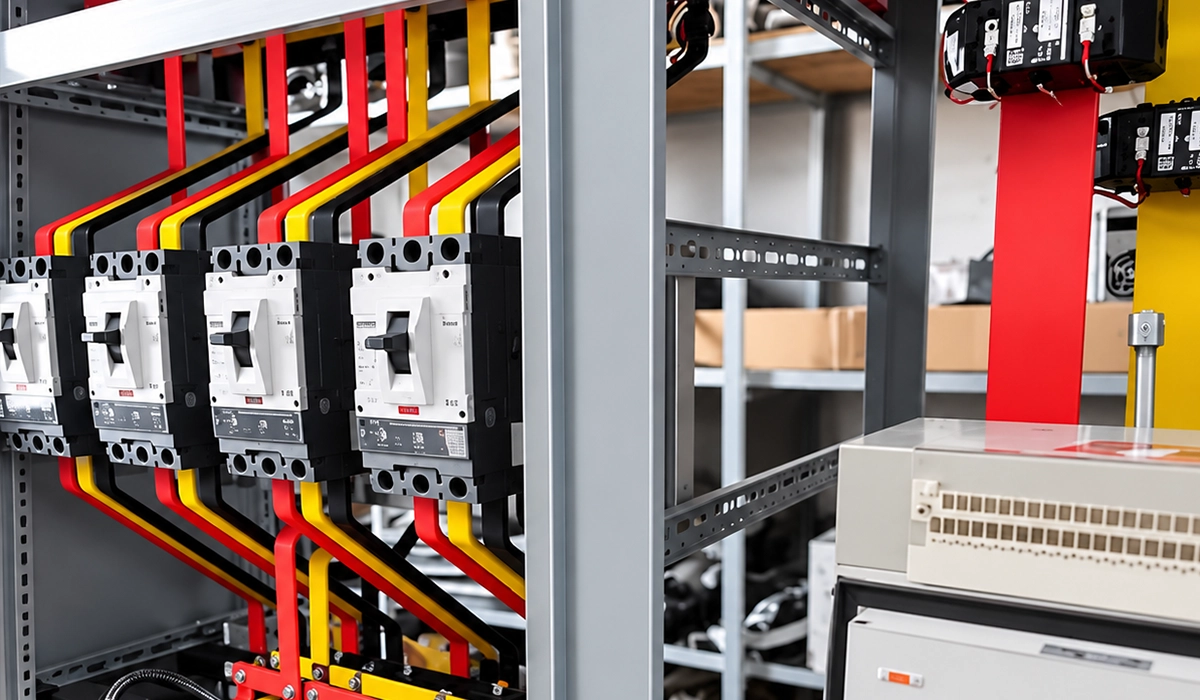

Bara izolasyon makaronu, bakır veya alüminyum baranın üzerine geçirilen ve ısıtıldığında daralarak iletkenin biçimine oturan yalıtkan bir kılıftır. Bara gövdesinin yalıtımına katkı sağlar; elektriksel temas yüzeylerinde ise bağlantı çizimine göre sonlandırılır. Doğru uygulama, uygun ürün ve boyut seçimini, kontrollü ısıtmayı ve bağlantı bölgelerinin doğru hazırlanmasını birlikte gerektirir.
PAYAPRESS Bara Makinesi çözümleriyle hazırlanan iletkenlerde de kesme, delme ve bükme ölçülerinin yalıtım tasarımıyla uyumlu olması gerekir. Makaronun nerede devam edeceği, nerede açılacağı ve hangi parçayla tamamlanacağı, bara imalat resmi ile pano veya şalt hücresi üreticisinin montaj talimatında tanımlanmalıdır.
Dilerseniz, size kolaylık sağlaması için makalenin devamını aşağıdaki ses dosyasından dinleyebilirsiniz.
Bara İzolasyon Makaronu Nedir ve Ne İşe Yarar?
Isıyla daralan bara makaronu, iletken gövdesinde elektriksel yalıtımı güçlendirmek amacıyla kullanılır. Ürüne ve uygulamaya bağlı olarak fazlar arasında veya faz ile topraklanmış parçalar arasında istenmeyen elektriksel atlamalara karşı korumaya katkıda bulunabilir.
Piyasadaki bütün makaronlar aynı özellikte değildir. Bara uygulamaları için farklı cidar kalınlıkları, daralma oranları, gerilim sınıfları ve çevre koşullarına uygun ürünler bulunur. Genel amaçlı bir kablo makaronu, bara için tanımlanan elektriksel ve termal gereksinimleri kendiliğinden karşılamaz. Kalay veya gümüş kaplama da makaronla aynı şey değildir: metal kaplama iletken yüzeyinin durumunu, makaron ise ayrı bir yalıtım katmanını tanımlar.
İletken türleri ve dağıtım düzenleri arasındaki temel ilişkiyi bara sistemleri rehberimizde inceleyebilirsiniz.
Bara Makaronu Nerelerde Kullanılır?
Makaron; düz bara gövdelerinde, uygun büküm bölgelerinde ve üreticinin yalıtımlı olarak tasarladığı iletken bölümlerinde kullanılabilir. Bununla birlikte her orta gerilim veya alçak gerilim barasının makaronla kaplanması gerekmez. Kullanım kararı, donanımın yalıtım düzenine ve doğrulanmış tasarımına bağlıdır.
Örneğin ABB’nin bazı ZS1 düzenlerinde makaronlu baralar ve bağlantı kapakları bulunurken, tübüler branşman barasına sahip belirli UniGear ZS1 tasarımlarında ek makaron ve kapak olmadan yeterli yalıtım payı sağlandığı belirtilir. Aynı ürün ailesinin adı, bütün modeller için aynı yalıtım çözümünün geçerli olduğunu göstermez.
Gerilim seviyesi, bara biçimi ve hücre yerleşiminin birlikte nasıl değerlendirildiğini orta gerilim bara sistemleri yazımızda açıklıyoruz.
Bara İzolasyon Makaronu Nasıl Seçilir?
Seçim yalnızca baranın genişliğine veya ürünün üzerinde yazan gerilim değerine göre yapılmamalıdır. Makaronun bara üzerinden geçirilebilmesi, daraldıktan sonra uygun biçimde oturması ve gereken yalıtım özelliklerini sağlaması birlikte değerlendirilir.
| Seçim ölçütü | Kontrol edilecek bilgi |
|---|---|
| Bara geometrisi | Genişlik, kalınlık, kesit biçimi, bükümler ve makaronun geçişini etkileyen çıkıntılar |
| Boyut ve daralma oranı | Teslim çapı, serbest daralmış çap ve üreticinin ilgili bara için verdiği uygulama aralığı |
| Cidar kalınlığı | Uygulama sonrasında sağlanması gereken kalınlık ve ürünün belirtilen kullanım koşulları |
| Elektriksel uygunluk | Gerilim sınıfı, yalıtım seviyesi ve fazlar ile topraklanmış parçalar arasındaki yerleşim |
| Termal uygunluk | Sürekli çalışma sıcaklığı, izin verilen işlem koşulları ve donanımın sıcaklık sınırları |
| Çevre ve malzeme | İç veya dış ortam kullanımı, nem, kirlilik ve gerektiğinde alev geciktiricilik gibi ürün özellikleri |
Dikdörtgen bir barada makaronun nominal çapı, doğrudan bara genişliğine eşit kabul edilmez. Üreticinin dikdörtgen bara seçim tablosu esas alınmalıdır. Ayrıca sürekli çalışma sıcaklığı ile uygulama sırasında gereken daraltma sıcaklığı farklı değerlerdir.
Makaron eklenmesiyle baranın çevresiyle ısı alışverişi değişebileceğinden, çıplak bara için verilen akım değeri kaplanmış düzene doğrudan aktarılmamalıdır. Kesit ve çalışma koşullarını birlikte değerlendirmek için bakır bara akım taşıma kapasitesi rehberine başvurabilirsiniz.
Makaron Öncesinde Bara Nasıl Hazırlanır?
Makaronun oturacağı gövde ile elektriksel temas kurulacak bölgeler, teknik resimde ayrılmalıdır. Keskin çapaklar ve uygulamayı engelleyen yüzey kusurları giderilmeli; temizleme yöntemi, iletkenin kaplamasına ve makaron malzemesine uygun seçilmelidir. Gümüş veya kalay kaplı bir yüzeye, çıplak bakır için kullanılan işlem düşünmeden uygulanmamalıdır.
Büküm yarıçapı ve bağlantı deliklerinin konumu da bu aşamada önemlidir. PAYAPRESS Bara Bükme Makinesi seçenekleri, iletkeni istenen geometriye hazırlama aşamasında değerlendirilir. Yalıtım uygulamasının bükümden önce mi sonra mı yapılacağı ise ilgili ürünün ve donanım üreticisinin talimatına bağlıdır.

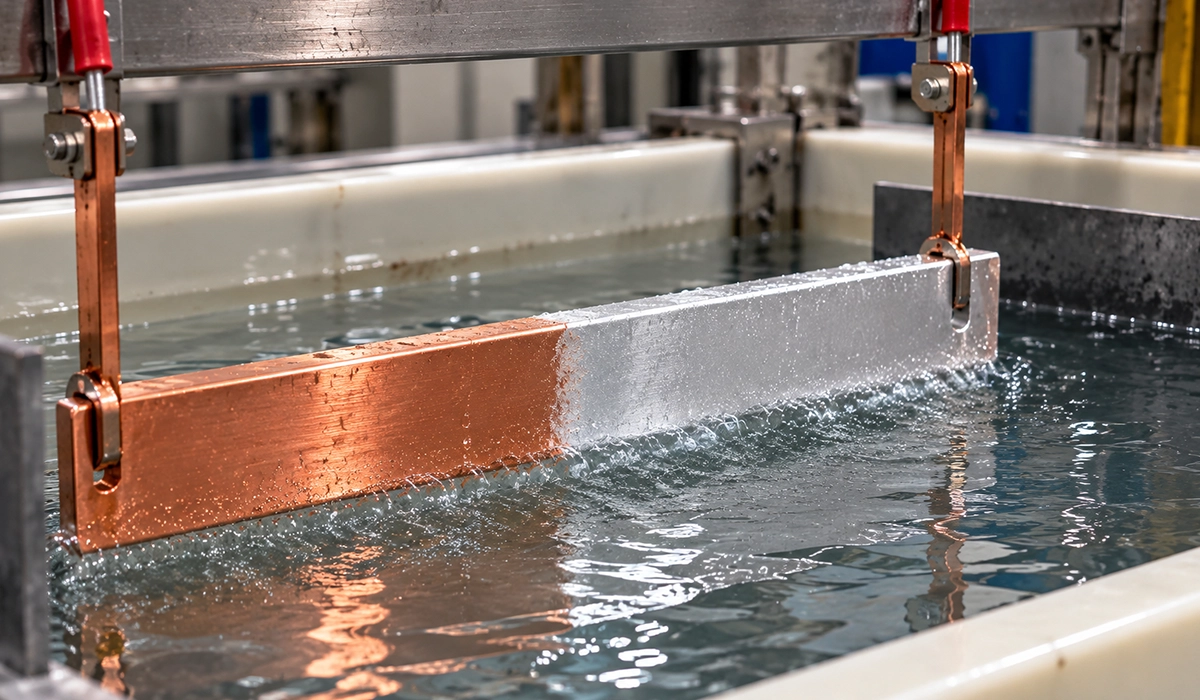

Makaron, hatalı bir temas yüzeyini veya uygun olmayan bağlantı geometrisini düzeltmez. Bağlantının kaplama ve yüzey koşullarını bara temas yüzeyi hazırlığı yazımızdaki çerçeveyle ayrıca değerlendirin.
Bara Makaronu Nerelerde Kesilir ve Nerelerde Devam Eder?
Makaronun kesim sınırı için evrensel bir milimetre değeri yoktur. Açıklığın yeri; bağlantı yüzeyine, cıvata düzenine, bara boyutuna ve yalıtım tasarımına göre belirlenir. Kesim kenarları düzgün olmalı, gereğinden fazla iletken açığa çıkarılmamalı ve kılıfta yırtık başlatılmamalıdır.
Bara gövdesi ve bükümler
Elektriksel temas gerektirmeyen ve yalıtımlı olarak tanımlanan bölgelerde makaron kesintisiz devam edebilir. Bükümlerdeki oturma ve kalınlık koşulları, seçilen ürünün uygulama sınırlarıyla uyumlu olmalıdır.
Cıvatalı ekler ve terminal yüzeyleri
Doğrudan metal-metal temas istenen yüzeylerin arasında makaron bırakılmaz. Kılıfın nerede sonlanacağı ve bağlantının dışarıdan nasıl yalıtılacağı çizimde tanımlanır. Her cıvata deliğinin çevresinde aynı büyüklükte açıklık yapılacağı varsayılmamalıdır; bazı bağlantı düzenleri farklı yalıtkan parçalar içerir.
Buşing arayüzleri
ABB’nin ZS1 24 kV montaj dokümanındaki Şekil 5/19, makaronun buşing bölgesindeki belirli deliklerin üzerinde açıldığı bir düzen gösterir. Bu örnek, her buşing girişinde makaronun tamamen söküleceği anlamına gelmez. Geçiş geometrisi ve elektriksel arayüz, ilgili modele göre kontrol edilmelidir.
Bölme geçişinin makaronla neden aynı işlevi taşımadığını bara buşingi rehberimizde inceleyebilirsiniz.
Bara İzolasyon Makaronu ile İzolasyon Kapağı Arasındaki Fark
Makaron bara gövdesini, uygun bağlantı kapağı ise ek bölgesinin dış geometrisini yalıtabilir. Aynı sistemde birlikte kullanılmaları mümkündür; ancak biri diğerinin otomatik alternatifi değildir.
| Özellik | Bara izolasyon makaronu | Bara izolasyon kapağı |
|---|---|---|
| Tipik konum | Bara gövdesi boyunca | Ek, terminal veya belirli bağlantı bölgelerinde |
| Uygulama biçimi | Isı etkisiyle daralarak iletkene oturur | Tasarımına göre geçirilir, kapatılır veya sabitlenir |
| Temas yüzeyiyle ilişkisi | Metal-metal temas gereken arayüzde bulunmaz | Tamamlanan bağlantıyı dışarıdan örter |
| Sökülebilirlik | Söküm sırasında kesilmesi ve yenilenmesi gerekebilir | Modele göre sökülebilir; bütün kapaklar tekrar kullanılabilir değildir |
| Uyum kontrolü | Boyut, cidar kalınlığı ve sonlanma noktaları | Bağlantı şekli, giriş açıklıkları ve makaronla birleşme sınırı |
ABB’nin ilgili ZS1 montaj talimatında da bağlantı kapağı, cıvatalı ekin üzerine konumlandırılır. Bazı kapakların bağlantı yapılmadan önce bara üzerine geçirilmesi gerektiğinden, montaj sırası önceden planlanmalıdır. Ayrıntılar için bara izolasyon kapağı yazımızı okuyabilirsiniz.
Makaron, Yalıtma Aralığı ve Yüzeysel Kaçak Yolunu Nasıl Etkiler?
Bir baranın makaronla kaplanması, fazlar veya topraklanmış parçalar arasındaki mesafelerin kendiliğinden yeterli olduğu anlamına gelmez. Elektrik alanı, açıkta kalan bağlantılar, malzeme özellikleri ve çevre koşulları birlikte değerlendirilir.
Bununla birlikte uygun bara makaronları, üreticinin doğruladığı belirli düzenlerde daha küçük hava aralıklarına olanak sağlayabilir. Böyle bir azaltma, kullanılan ürünün uygulama verilerine ve donanım tasarımının doğrulanmasına dayanmalıdır. Her makaron için geçerli tek bir azaltma oranı bulunmaz.
Yüksek gerilimde elektrik alanı, atlama ve yalıtkanların deneylerle değerlendirilmesine ilişkin genel çerçeve, İTÜ’nün yüksek gerilim laboratuvarı ders notlarında ele alınır. Bu kaynak, belirli bir makaronun seçim veya montaj talimatı yerine kullanılmamalıdır.
Hava içindeki mesafe ile yalıtkan yüzey boyunca izlenen yolun farkını yalıtma aralığı ve yüzeysel kaçak yolu yazımızda açıklıyoruz.
Bara İzolasyon Makaronu Kaç Derecede Daraltılır?
Bütün ürünler için geçerli tek bir uygulama sıcaklığı yoktur. Daraltma sıcaklığı, ısı kaynağı, işlem süresi ve ısıtma sırası ürünün montaj talimatından alınmalıdır. Isı kaynağının ayar sıcaklığı ile makaronun ulaştığı sıcaklık da aynı kabul edilmemelidir.
Üreticiye göre sıcak hava, fırın veya uygun başka bir ısıtma yöntemi tanımlanabilir. Yetersiz ısıtma düzgün oturmayı engelleyebilir; aşırı ya da düzensiz ısıtma ise kılıfa ve yakındaki yalıtım parçalarına zarar verebilir. Yüzeyde yanma veya hasar görülmesi, uygulamanın kabul edilebilir olduğunu göstermez.
Montaj sırasında verilen ısı ile donanımın işletme sırasındaki ısınması ayrı değerlendirilmelidir. Bağlantı kayıpları ve çalışma sıcaklığı açısından bara sıcaklık artışı rehberimizden yararlanabilirsiniz.
Makaron, Bara Mesnet İzolatörünün Yerini Tutar mı?
Makaron iletkenin yüzey yalıtımına hizmet eder; baranın taşıyıcı düzeni ise ayrı bir tasarım konusudur. Kılıf bulunması, baranın mesnet ihtiyacını ortadan kaldırmaz. Özellikle montaj delikleri ve destek arayüzlerinde, makaronun konumu ilgili bağlantı kesitine göre kontrol edilmelidir.
Mesnet, sıkma parçası veya başka bir montaj elemanı için açıklık gerekiyorsa bunun şekli üretici tarafından tanımlanmalıdır. Uygun olmayan sıkıştırma, sürtünme veya keskin kenarlar yalıtım malzemesini zedeleyebilir.
Desteklerin elektriksel ve mekanik gereksinimlerini birlikte değerlendirmek için bara mesnet izolatörü seçimi yazımızı inceleyebilirsiniz.
Makaron Kısa Devre Dayanımını Artırır mı?
Yalıtım katmanı, bara sisteminin kısa devre akımına dayanımını tek başına belirlemez. İletkenin kesiti, bağlantılar, mesnetler ve koruma düzeni; kısa devrenin termal ve mekanik etkileri açısından ayrıca değerlendirilir.
Dolayısıyla makaron eklenerek daha küçük kesitin, daha seyrek mesnet yerleşiminin veya farklı bir bağlantının uygun olduğu sonucuna varılamaz. Yalıtımda yapılan değişiklik, donanımın mevcut doğrulaması açısından da gözden geçirilmelidir.
Bu kontrollerin kapsamını bara kısa devre dayanımı rehberimizde bulabilirsiniz.
Önerilen makine
HBC-A120 Makinası
120 × 12 mm’ye kadar olan bakır ve alüminyum baraları keser, zımbalar ve büker — üç farklı istasyonda eş zamanlı olarak çalışır.
120 × 12 mm
3 güç ünitesi
Kesme · Delme · Bükme
Montaj Sonrasında Kontrol Edilecek Noktalar
Uygulama ve kontroller, enerjisi kesilmiş ve gerilimsizliği doğrulanmış donanımda, yetkili personel tarafından yapılmalıdır. Aşağıdaki liste, üreticinin kalite planını tamamlayan bir ön kontrol çerçevesidir:
- Makaronun ürün kodu ve boyutu, onaylı malzeme listesiyle uyumlu mu?
- Bara gövdesi, bükümler ve kaplama durumu uygulamaya uygun mu?
- Kılıf, talimatta tanımlanan biçimde oturmuş mu; kırışıklık, yırtık, delik veya yanma var mı?
- Elektriksel temas yüzeyleri açık ve bağlantıya uygun durumda mı?
- Kesim ve sonlanma sınırları, üretim çizimiyle örtüşüyor mu?
- Buşing, mesnet ve bağlantı elemanlarıyla uyum sağlanmış mı?
- Gereken bağlantı kapağı ve diğer yalıtım parçaları doğru konumda mı?
- İşaretlemeler korunmuş, gerekli ölçümler ve deneyler kalite planına göre tamamlanmış mı?
Görsel olarak düzgün bir kaplama, bütün elektriksel ve termal koşulların sağlandığını kanıtlamaz. Bara yerleşimini pano bütünü içinde değerlendirmek için elektrik panolarında bara kullanımı yazımızı okuyabilirsiniz.
Bakımda Hasarlı Makaron Nasıl Değerlendirilir?
Kontrollerde çatlak, yırtık, gevşeme, anormal renk değişimi, yüzeysel elektriksel iz oluşumu, yanma ve bağlantı yakınında geri çekilme gibi bulgular aranır. Hasarın yeri ve yayılımı kaydedilmeli; ısınma, sürtünme, kimyasal etki veya uygulama kusuru gibi olası nedenler araştırılmalıdır.
Hasarlı bölgenin üzerine gelişigüzel ikinci bir kat geçirmek, onaylı bir onarım yöntemi değildir. Üreticinin değerlendirmesine göre kılıfın yenilenmesi veya tanımlanmış bir onarım çözümünün uygulanması gerekebilir. Kök neden giderilmeden yalnızca dış görünümün düzeltilmesi yeterli olmaz.
Yalıtım hasarını diğer belirtilerle birlikte yorumlamak için bara arızaları rehberimizden yararlanabilirsiniz.
Ücretsiz indir
Her makine, teknik özellik ve yapılandırma — tek bir PDF'te
Sonuç: Doğru Makaron, Doğru Geometri ve Kontrollü Montaj
Bara izolasyon makaronu, doğru ürün ve uygulama koşullarıyla bara gövdesinin yalıtımına katkı sağlar. Temas yüzeyleri, buşing geçişleri ve bağlantı kapaklarıyla birleşen bölgelerde ise kontrollü sonlandırma gerekir. Boyut, kesim ve ısıtma kararları; ürün verisi, bara imalat resmi ve donanım üreticisinin talimatıyla birlikte verilmelidir.
Bu sürecin imalat tarafında, bakır ve alüminyum iletkenleri teknik resme göre hazırlamak için PAYAPRESS bara işleme makinesi seçeneklerini inceleyebilirsiniz. Makaronun seçimi ve uygulanması, ilgili yalıtım sistemi için ayrıca planlanır.
