Bara yüzey kaplaması, bakır baranın özellikle bağlantı yüzeyindeki temas davranışını ve çevresel etkilere karşı dayanımını etkileyen bir yüzey işlemidir. Çıplak bakır, gümüş kaplı bakır ve kalay kaplı bakır arasında seçim yaparken yalnızca metalin iletkenliğine bakmak yeterli değildir. Temasın sabit veya hareketli olması, karşı yüzey, çalışma ortamı ve üreticinin doğruladığı tasarım birlikte değerlendirilmelidir.
Akımın büyük bölümünü bakır gövde taşır; bağlantının güvenilirliği ise temas yüzeyinin durumu ve mekanik bağlantı düzeniyle yakından ilişkilidir. Bu nedenle kaplama seçimi, bara kesitinin hesaplanmasının veya doğru montajın yerine geçmez. Aynı panoda farklı görevlerdeki parçaların farklı yüzeylere sahip olması da normaldir.
Bu rehber, üç yüzey seçeneğini temas performansı, korozyon, ısınma ve teknik satın alma açısından karşılaştırır. Bara türleri ve güç dağıtımındaki görevleri için bara sistemleri rehberimizi inceleyebilirsiniz.
Okumak yerine dinlemeyi tercih ederseniz, makalenin geri kalanını aşağıdaki ses dosyasından dinleyebilirsiniz.
Bara yüzey kaplaması nedir?

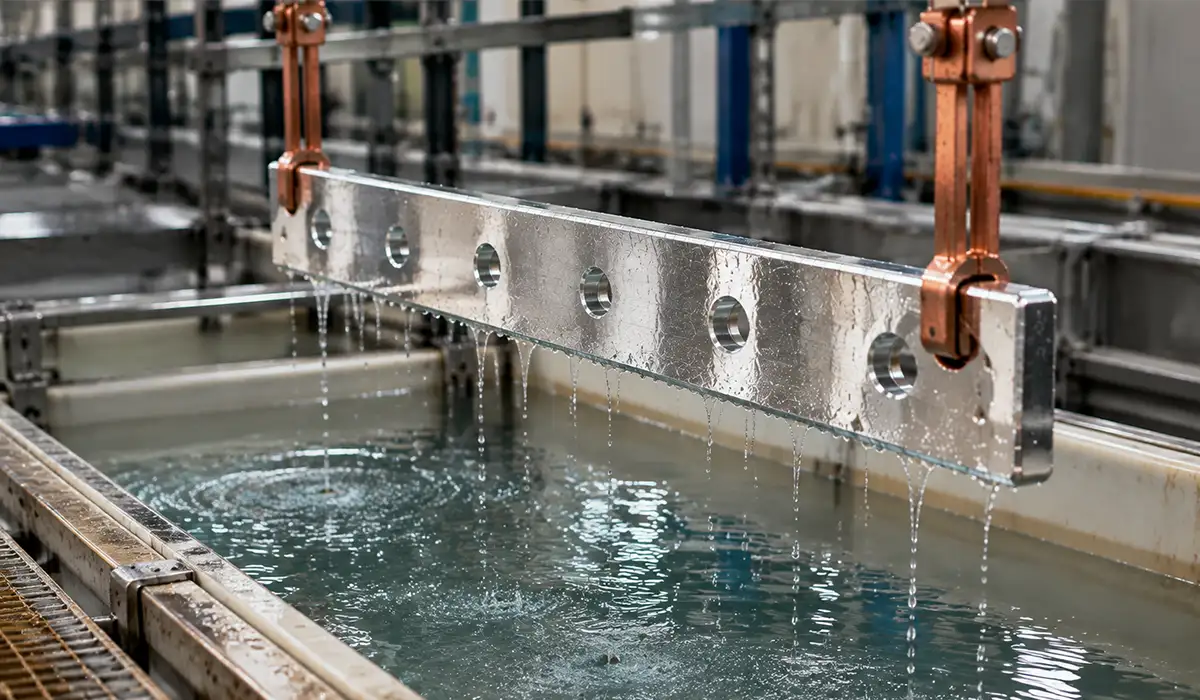

Bara yüzey kaplaması, iletkenin tüm yüzeyine veya belirli bağlantı bölgelerine uygulanan metal tabakadır. Bakır baralarda kalay ve gümüş kaplama, uygun tasarımlarda temas direncinin kararlılığını ve yüzeyin çevresel koşullara dayanımını desteklemek için kullanılır. Kaplamasız seçenek olan çıplak bakır da bu karşılaştırmanın bir parçasıdır.
Metal kaplama ile elektriksel yalıtım farklıdır. Gümüş ve kalay iletken metaller olduğundan elektriksel yalıtım sağlamaz. Epoksi, ısıyla daralan makaron veya başka bir yalıtım örtüsü ise farklı bir işlev taşır. Bir baranın yalıtılmış olması, altındaki metal yüzeyin gümüş ya da kalay kaplı olduğunu göstermez.
Şalt sistemlerinde bara yüzeyi seçimi
Alçak gerilim panoları, orta gerilim hücreleri ve bara kanalları aynı bağlantı yapısına sahip değildir. Ana bara ekleri, dağıtım baraları, kablo bağlantı noktaları ve çekmeceli ünitelerin kontakları farklı elektriksel ve mekanik gereksinimler taşır.
ABB’nin ilgili MNS katalog örneğinde ana baralarda standart çözüm çıplak bakırdır; müşteri gereksinimlerine göre kalay veya gümüş kaplama seçenekleri sunulur. MNS 3.0 Duplex Front kataloğunda dağıtım baraları için kalay standart, gümüş ise seçenek olarak belirtilir. Bunlar ilgili ürün düzenine ait örneklerdir; bütün şalt sistemleri için genel bir kaplama kuralı oluşturmaz.
Teknik satın almada ürün ailesini ve kaplanacak parçanın görevini açıkça belirtin. Pano içindeki ana, dağıtım ve bağlantı baralarının işlevlerini ayırmak için elektrik panolarında bara kullanımı yazımızdan yararlanabilirsiniz.
Çıplak bakır bara hangi koşullarda kullanılabilir?
Çıplak bakır bara, yüzeyinde ilave metal kaplama bulunmayan iletkendir. Üreticinin tasarımı, bağlantı düzeni ve çalışma ortamı uygunsa kullanılabilir. Kaplamasız olması tek başına düşük kalite veya yetersiz performans anlamına gelmez.
Bakırın yüzeyi atmosferle etkileşir; ancak baranın dış yüzeyindeki renk değişimiyle bağlantı arayüzünün durumu aynı şekilde değerlendirilmez. Önemli olan, iki parçanın birleştiği bölgede öngörülen temas koşullarının korunmasıdır. Bağlantı basıncı, yüzey hazırlığı ve ortam koşulları birlikte kontrol edilmelidir.
Çizimde çıplak bakır belirtilmişse, bunu kendiliğinden kalay veya gümüş kaplı parçayla değiştirmeyin. Alternatif yüzeyin ilgili bağlantı için uygunluğunu, mevcut tasarımın sorumlusuyla doğrulayın.
Bakır oksitlenmesi temas direncini nasıl etkiler?
Temas arayüzündeki oksit, kir ve korozyon ürünleri bağlantının elektriksel davranışını etkileyebilir. Sorun, bakır gövdenin bir anda iletkenliğini kaybetmesi değildir; birleşme noktasında akımın geçtiği temas bölgelerinin durumudur.
Schneider Electric, Kuzey Amerika I-Line ve I-Line II bara kanallarında kaplamanın amaçlarını düşük yüzeyler arası temas direnci sağlamak ve yüzey korozyonunu azaltmak olarak açıklar. Bu açıklama, belirtilen ürünlere aittir ve her bağlantıda aynı kaplamanın zorunlu olduğunu göstermez.
Renk değişimini tek başına arıza kanıtı olarak kullanmayın. Bağlantının sıcaklığı, mekanik durumu ve üreticinin bakım ölçütleriyle birlikte değerlendirin. Oksitlenmeye eşlik eden ısınma veya bağlantı bozulmasının diğer nedenleri için bara arızaları rehberimizi okuyabilirsiniz.
Gümüş kaplı bakır bara: sabit ve kaymalı temaslar
Gümüş kaplı bakır bara, bakır gövde üzerinde gümüş bir temas yüzeyi sunar. Gümüşün yüksek iletkenliği önemlidir; ancak uygulamadaki sonuç temas basıncına, karşı yüzeye, kaplama özelliklerine ve bağlantının hareketine de bağlıdır.
Gümüş kaplama kaymalı temaslarda neden kullanılır?
Uygun gümüş kaplama, bazı doğrulanmış tasarımlarda takma-çıkarma hareketi bulunan kontaklarda kullanılır. ABB’nin ANSI/IEEE C37.20.2 kapsamındaki orta gerilim metal mahfazalı şalt donanımına ilişkin teknik notu, gümüş yüzeyi bu ürünlerdeki ana kaymalı bağlantılara uygun olarak tanımlar. Bu değerlendirme bütün gümüş kaplama prosesleri veya bütün kontak tipleri için otomatik bir onay değildir.
Gümüş yüzeyin kararması arıza anlamına gelir mi?
Kararma tek başına arıza teşhisi koydurmaz. Bununla birlikte, kükürt içeren kirleticilerin oluşturduğu yüzey tabakaları temas performansını etkileyebilir. Normal renk değişimiyle korozif ortam kaynaklı bozulmayı ayırmak gerekir; yalnızca görünüşe dayanarak bağlantının uygun olduğuna da karar verilemez.
Çekmeceli kesici bağlantılarında yüzey seçimini kontak yapısı ve üretici talimatlarıyla birlikte değerlendirin. Bu bağlantıların içinde çalıştığı hücre düzenini anlamak için orta gerilim bara sistemleri yazımızı inceleyebilirsiniz.
Kalay kaplı bakır bara: yüzey koruması ve uygulama sınırları
Kalay kaplı bakır bara, bakır yüzey üzerine kalay tabakası uygulanmasıyla elde edilir. Uygun tasarımlarda sabit bağlantılar ve belirli çevresel koşullar için tercih edilir. Kalay kaplama, her uygulamada gümüşün daha düşük performanslı alternatifi olarak görülmemelidir.
Buna karşılık kalay, bütün korozif atmosferler veya bütün kaymalı temaslar için evrensel çözüm değildir. Karşı metal, nem, kirleticiler, temas hareketi ve kaplama şartnamesi seçimi etkiler. Üreticinin belirli bir üründe onayladığı kalay yüzey başka bir ürüne doğrudan taşınamaz.
Bara kanallarında da standart kaplama, ürün ailesine ve iletken malzemesine göre değişir. Kaplamanın hangi bağlantılarda ve hangi kapsamda kullanıldığını değerlendirmek için busbar kanal sistemi rehberimize bakabilirsiniz.
Önerilen makine
HBC-A120 Makinası
120 × 12 mm’ye kadar olan bakır ve alüminyum baraları keser, zımbalar ve büker — üç farklı istasyonda eş zamanlı olarak çalışır.
120 × 12 mm
3 güç ünitesi
Kesme · Delme · Bükme
Çıplak bakır, gümüş ve kalay kaplama karşılaştırması
Seçenekleri yalnızca iletkenlik veya fiyat sırasına göre değerlendirmek yeterli değildir. Aşağıdaki tablo, bakır gövde üzerindeki yüzey seçeneklerini karşılaştırır; ürün şartnamesinin ve tasarım doğrulamasının yerine geçmez.
| Özellik | Çıplak bakır | Gümüş kaplı bakır | Kalay kaplı bakır |
|---|---|---|---|
| Ana iletken | Bakır | Bakır | Bakır |
| İlave metal tabakası | Yok | Gümüş | Kalay |
| Sabit bağlantı | Uygun tasarım ve ortamda kullanılabilir | Onaylı bağlantı düzeninde kullanılabilir | Onaylı bağlantı düzeninde kullanılabilir |
| Kaymalı temas | Kontak tasarımına bağlıdır | Uygun kaplama ve doğrulanmış kontak tasarımı gerekir | Ürüne özel uygunluk kontrolü gerekir |
| Çevresel değerlendirme | Oksitlenme ve kirleticiler dikkate alınır | Özellikle kükürt içeren kirleticiler dikkate alınır | Kirletici türü ve kaplama bütünlüğü dikkate alınır |
| Akım taşıma kapasitesi | Kesit ve donanım tasarımıyla belirlenir | Kaplamadan tek başına çıkarılamaz | Kaplamadan tek başına çıkarılamaz |
| Elektriksel yalıtım | Sağlamaz | Sağlamaz | Sağlamaz |
| Temel seçim ölçütü | Bağlantı, ortam ve doğrulanmış tasarım | Bağlantı, ortam ve doğrulanmış tasarım | Bağlantı, ortam ve doğrulanmış tasarım |
Sabit bağlantı ve kaymalı temasın farklı gereksinimleri
Cıvatalı sabit bağlantıda yüzeyler mekanik basınç altında birleşir. Kaymalı temasta ise takma-çıkarma sırasında karşılıklı hareket vardır. İkinci durumda kaplamanın aşınma davranışı ve kontak mekanizması ayrıca önem kazanır.
ABB’nin söz konusu orta gerilim teknik notu, ilgili ana kaymalı bağlantılarda kalay kullanımını uygun görmez. Buna karşılık MNS 3.0 Duplex Front kataloğu, güç kontaklarının parmaklarında gümüş veya kalay kaplama seçeneklerini belirtir. Bu fark, temasın görevini ve test edilmiş ürün tasarımını bilmeden genel bir metal seçimi yapılamayacağını gösterir.
Kaplama, gerekli temas basıncının veya doğru montajın yerine geçmez. Montaj öncesindeki temizleme ve varsa üreticinin istediği gres uygulaması için bara temas yüzeyi hazırlığı rehberimizi inceleyebilirsiniz.
Tam yüzey kaplaması ve yalnızca temas bölgesinin kaplanması
Kaplama metalini seçmek kadar kaplanacak alanı belirlemek de önemlidir. Teknik çizimde bütün parçanın mı, yalnızca ek yüzeylerinin mi, yoksa belirli kablo bağlantı bölgelerinin mi kaplanacağı açık olmalıdır. Tam yüzey kaplamasıyla bölgesel kaplama tekliflerini aynı kapsamdaymış gibi karşılaştırmayın.
Kesme, delme ve bükme işlemlerinin kaplamadan önce veya sonra yapılması, nihai yüzey durumunu etkileyebilir. Kesilmiş kenarların, delik içlerinin ve büküm bölgelerinin kabul koşullarını çizimde netleştirin. Her açık kenarı otomatik olarak kusur saymak veya her üretim sırasını uygun kabul etmek yerine ilgili şartnameyi esas alın.
Gümüş ve kalay tabakaları elektriksel yalıtım sağlamadığından, kaplama seçimiyle birlikte açıklık ve yüzey boyunca yalıtım mesafeleri de ayrıca kontrol edilir. Bu ayrımın tasarımdaki karşılığı için yalıtma aralığı ve yüzeysel kaçak yolu yazımızı okuyabilirsiniz.
Bara yüzey kaplaması akım taşıma kapasitesini artırır mı?
Kaplama, otomatik olarak daha yüksek akım kapasitesi anlamına gelmez. Akımın büyük bölümünü bakır gövde taşır. Kaplama ise temas direncini, bağlantıdaki yerel ısınmayı ve ilgili tasarımda kullanılabilecek sıcaklık sınırlarını etkileyebilir.
Bazı standart ve ürün düzenlerinde kaplı bağlantılar için kaplamasız bağlantılardan farklı sıcaklık sınırları tanımlanır. Bu durum tasarımcının anma akımını veya bakır miktarını belirlerken değerlendirebileceği bir etkendir. Ancak mevcut bir barayı kaplatmak, donanımın anma akımını kendiliğinden yükseltmez; yalıtım, bağlı cihazlar, ortam ve tasarım doğrulaması birlikte değerlendirilir.
Üreticinin doğrulaması olmadan gümüş veya kalay için sabit bir kapasite artış yüzdesi kullanmayın. İletken boyutlandırmasını ayrı değerlendirmek için bakır bara akım taşıma kapasitesi rehberimize başvurabilirsiniz.
Kaplama ve bara bağlantısındaki sıcaklık artışı
Bağlantı direnci yükseldiğinde aynı akımda bağlantıdaki elektriksel kayıp artar. Bu ilişki, bağlantı için P = I²R ile ifade edilir. Ancak ısınmanın nedeni yalnızca yüzey metali olmayabilir; yetersiz temas basıncı, yanlış montaj, kirlenme veya hasarlı yüzey de etkili olabilir.
Bakır kesiti, bara yerleşimi, mahfaza, havalandırma, ortam sıcaklığı ve çalışma akımı da termik davranışı belirler. Isınan bir bağlantıyı yalnızca başka bir metalle kaplamak, sorunun kök nedenini ortadan kaldırmayabilir.
Alternatif yüzeyin uygunluğunu değerlendirirken donanımın sıcaklık artışı doğrulamasını da kontrol edin. Kayıplar, çalışma koşulları ve ölçümün yorumlanması için bara sıcaklık artışı yazımızı inceleyebilirsiniz.
H₂S ve korozif ortamlarda kaplama seçimi
Hidrojen sülfür (H₂S) ve diğer korozif kirleticiler, bakır ve gümüş yüzeylerin davranışını etkileyebilir. Ortamı yalnızca “endüstriyel tesis” olarak tanımlamak yeterli değildir. Kirletici türü, maruziyet, sıcaklık, nem ve yoğuşma ihtimali satın alma belgelerine aktarılmalıdır.
ABB, ilgili orta gerilim metal mahfazalı ürün bağlamında H₂S veya başka korozif maddeler bulunan ortamlar için faz baraları, sabit ekler ve kablo bağlantı yüzeylerinde kalay önerir. Bu öneri, aynı donanımdaki bütün hareketli kontakların kalaya çevrilmesi anlamına gelmez.
Kaplama seçimini mahfaza ve tesisin ortam kontrolüyle birlikte değerlendirin. Üreticinin hangi yüzeyi, hangi bölgelerde ve hangi çevresel koşullar için onayladığını yazılı olarak netleştirin.
Topraklama barasında karşı metale göre yüzey seçimi
Topraklama barasında kaplama seçimi, bağlantı yapılan metal ve yüzeyle birlikte değerlendirilir. Faz barasının yüzey tercihini koruma iletkenine otomatik olarak uygulamak doğru değildir.
ABB’nin belirtilen orta gerilim tasarımında kalay kaplı topraklama barası kullanılması, galvanizli çelik mahfazaya yapılan bağlantıyla ilişkilendirilir. Bu ürün örneği, bütün topraklama baralarının kalaylı olması gerektiği anlamına gelmez; üreticinin bağlantı düzeni esas alınır.
Yüzey seçiminin yanında koruma devresinin sürekliliği, kesiti ve montajı da önemlidir. Bu gereksinimleri birlikte değerlendirmek için topraklama barası rehberimizi okuyabilirsiniz.
Ücretsiz indir
Her makine, teknik özellik ve yapılandırma — tek bir PDF'te
Kaplama kalınlığı ve sipariş için kontrol listesi
Daha kalın kaplama her zaman daha iyi değildir. Gerekli kalınlık; metal, kaplama prosesi, temasın hareketi, aşınma gereksinimleri ve ürün şartnamesiyle birlikte belirlenir. Bütün baralar için geçerli tek bir mikrometre değeri vermek doğru olmaz.
Teklif ve teknik çizimde şu bilgileri netleştirin:
- İletken malzemesi, ölçüler ve kullanılacak ürün ailesi.
- Kaplama metali ve kaplanacak bölgeler.
- Şartnamede istenen kalınlık, tolerans ve yüzey özellikleri.
- Bağlantının sabit veya kaymalı olması ve karşı yüzeyin malzemesi.
- Kesme, delme ve bükme sonrası açıkta kalabilecek bölgelerin kabul koşulları.
- Kaplama kalınlığı, yapışma ve yüzey kusurları için gerekli kontrol veya raporlar.
- Sıcaklık, nem, yoğuşma ve korozif kirletici koşulları.
- Üreticinin onayladığı montaj ve bakım prosedürü.
- Alternatif yüzeyin mevcut tasarım doğrulamasına etkisi.
Fiyat karşılaştırmasını aynı kaplama kapsamı ve kabul koşulları üzerinden yapın. Bakır bedeli ile işleme, kaplama ve kalite kontrol maliyetlerini ayrı değerlendirmek için bakır bara fiyatları yazımızı inceleyebilirsiniz.
Bara yüzey kaplaması seçiminde sık yapılan hatalar
- Görünüşten metal türü çıkarmak: Gümüş renkli yüzeyin yalnızca görüntüsünden kalay veya gümüş olduğuna karar verilemez.
- Kaplamayı yalıtım saymak: Kalay ve gümüş elektriksel yalıtım sağlamaz.
- Tek bir metali her uygulama için üstün görmek: Temas tipi ve ortam değiştiğinde uygun yüzey de değişebilir.
- Kaplamayla montaj kusurunu gidermeye çalışmak: Yüzey metali, yanlış temas basıncının veya hasarlı bağlantının yerine geçmez.
- Kaplı yüzeyi gelişigüzel aşındırmak: Uygunsuz zımparalama veya tel fırçalama kaplamaya zarar verebilir; üretici prosedürü izlenmelidir.
- Kaplama sonrası anma akımını kendiliğinden artırmak: Yüzey değişikliği, donanımın yeniden değerlendirilmesi ihtiyacını ortadan kaldırmaz.
Sonuç: yüzeyi bağlantının görevine göre seçin
Bara yüzey kaplaması seçiminin başlangıç noktası, bağlantının ne yapacağı ve hangi ortamda çalışacağıdır. Çıplak bakır, gümüş ve kalay uygun tasarımlarda farklı gereksinimleri karşılayabilir. Teknik şartnamede metal türünü, kaplama kapsamını, kalınlığı ve kabul koşullarını açıkça belirtin. Kesit hesabını, termik doğrulamayı ve montaj gereksinimlerini bu kararla birlikte değerlendirin.
