Batarya enerji depolama sistemleri dört ana parçadan oluşur: hücre, modül ve raflardan kurulan batarya bloğu, BMS/EMS kontrolü, çift yönlü PCS ve bunları taşıyan kabin. Sistemin güvenilirliğini ise büyük ölçüde DC akım yolunu taşıyan baralar, bunların yalıtımı ve kabin içindeki yerleşimi belirler. BESS projelerinde dikkat çoğu zaman batarya kimyasına ve yazılıma gider; enerjiyi taşıyan baralar ve kabin ise geri planda kalır. Oysa aynı bara geometrisi yüzlerce rafta tekrar ettiği için, bu parçaların bir bara kesme delme ve bükme makinesi üzerinde her seferinde aynı ölçüde üretilmesi gerekir. Bu yazı, hücreden şebekeye kadar akım yolunu pano imalatçısının gözüyle anlatır. Okuduktan sonra bir depolama projesinde bara ve kabin kararlarını hangi kriterlere göre vereceğinizi bilirsiniz. Bara kavramının genel çerçevesini ise bara sistemleri rehberimizde bulabilirsiniz.
Kolaylığınız için, okumak yerine dinlemeyi tercih ederseniz, makalenin geri kalanını aşağıdaki ses kaydından dinleyebilirsiniz.
Batarya Enerji Depolama Sistemleri Nedir?
Batarya enerji depolama sistemi, elektriği kimyasal enerji olarak saklayan ve gerektiğinde şebekeye ya da tesise geri veren bir düzendir. Kısaltması BESS (Battery Energy Storage System) olarak kullanılır. BESS nedir sorusunun kısa cevabı şudur: şarj edilip deşarj edilebilen, kontrollü çalışan büyük bir batarya tesisidir. Bu sistemler rüzgâr ve güneş gibi değişken üretimi dengelemek, depolamalı GES projelerinde üretimi kaydırmak ve şebekeye yan hizmetler sunmak için kullanılır. Bu esneklik sayesinde batarya depolama sistemleri şebekenin farklı noktalarında kurulabilir.
Bir sistem birkaç ana bileşenden oluşur. Batarya bloğu, genellikle LFP (lityum demir fosfat) hücrelerden kurulan modül ve raflardan oluşur. BMS (batarya yönetim sistemi) hücrelerin gerilimini, sıcaklığını ve şarj durumunu (SOC) izler. EMS (enerji yönetim sistemi) sistemin ne zaman şarj ve deşarj olacağına karar verir. PCS (güç dönüştürme sistemi) ise DC ile AC arasında çift yönlü dönüşüm yapar. Bunlara termal yönetim ve yangın güvenliği sistemleri eşlik eder.
Batarya enerji depolama sistemi nasıl çalışır sorusunu anlamak için enerji ile güç ayrımı önemlidir. Enerji (kWh) sistemin ne kadar elektrik saklayabildiğini, güç (kW) ise bu elektriği ne kadar hızlı verebildiğini gösterir. Günlük enerji kaydırma yapan bir sistemde enerji, frekans desteği veren bir sistemde ise güç öne çıkar. Tasarım, bu iki değerin dengesine göre şekillenir.
Depolamanın en sık eşlik ettiği değişken kaynaklardan biri rüzgârdır. Bu tarafın elektriksel yapısını merak ediyorsanız rüzgar türbini elektrik sistemi yazımıza göz atabilirsiniz.
Batarya Enerji Depolama Sistemlerinde Tasarım: Hücreden Rafa
BESS tasarımı, en küçük birim olan hücreden başlar. Hücreler seri ve paralel bağlanarak bir modül oluşturur. Seri bağlantı gerilimi, paralel bağlantı ise kapasiteyi artırır. Modüller de seri bağlanarak bir raf oluşturur ve rafın toplam DC gerilimi bu dizilimle belirlenir. Bu dizilim, BMS’in hücreleri nasıl izleyeceğini de belirler; her modülün gerilimi ve sıcaklığı ayrı ayrı takip edilir. Bu nedenle mekanik dizilim ile elektriksel dizilim birlikte planlanır.
Gerilimin yükseltilmesinin nedeni basittir: aynı gücü daha yüksek gerilimde taşımak, daha düşük akım demektir. Daha düşük akım, daha küçük iletken kesiti, daha az ısı ve daha yönetilebilir bağlantılar anlamına gelir. Bu nedenle büyük depolama projelerinde DC gerilim, alçak gerilim standartlarının kapsam sınırına yakın seçilir.
Bu sınır 1500 V DC’dir. IEC 61439-1, anma gerilimi AC’de 1000 V’u, DC’de 1500 V’u aşmayan alçak gerilim şalt ve kontrol düzenlerini kapsar. Yani 1500 V DC’de çalışan bir sistem, hâlâ alçak gerilim standartlarının çerçevesinde kalır.
Bu yapı, bara tasarımını doğrudan etkiler. Gerilim yükseldikçe yalıtım ve mesafe gereksinimleri önem kazanır. Raf sayısı arttıkça da paralel bağlanan raflardan toplanan akım büyür ve toplama barasının kesiti, bakır bara akım taşıma kapasitesi değerleri dikkate alınarak seçilir. Hücreden rafa kadar verilen her karar, sonraki bölümde anlatılan DC akım yolunun boyutunu ve düzenini belirler.
DC Akım Yolu: Modül Barasından PCS Girişine
Bir depolama sisteminde DC akım, modülden başlayıp PCS’in DC girişinde biter. Bu yol üç ana bölümden oluşur ve her bölümde bara farklı bir görev üstlenir. Aşağıdaki tablo, bu bölümleri PCS sonrasındaki AC taraf ile birlikte özetler.
| Konum | Bağlantı tipi | Tasarımda kritik nokta |
|---|---|---|
| Modül içi | Hücreler arası bağlantı elemanları | Hücreler arasında dengeli akım paylaşımı |
| Raf içi | Rijit bakır bara ve esnek bağlantı | Modüller arası tutarlı geometri ve titreşime dayanım |
| DC toplama panosu | Toplama barası, raf başı koruma ve ayırma | Rafların paralellendiği noktada akımın toplanması |
| PCS girişi | Bara veya kablo | Toplama panosundan dönüştürücüye güvenli geçiş |
| AC/OG tarafı | AG bara, trafo ve OG hücre bağlantıları | Şebeke bağlantı konfigürasyonuna uyum |
Modül ve Raf İçi Bağlantılar
Raf içinde modüller birbirine seri bağlanır. Bu bağlantıların büyük kısmında rijit bakır bara kullanılır. Rijit bara sabit bir geometri sağlar, akımı kısa ve tanımlı bir yoldan taşır ve montajı tekrarlanabilir kılar.
Bazı noktalarda ise esnek bağlantı tercih edilir. Esnek bağlantı, modüller arasındaki küçük konum farklarını ve ısıl genleşmeyi karşılar. Rijit bara ile esnek bağlantı arasındaki görev farkı nettir: biri yolu sabitler, diğeri hareketi tolere eder. Esnek bağlantılar genellikle üst üste yerleştirilmiş ince bakır katmanlardan ya da örgülü iletkenlerden yapılır.
Raf içi baralar her rafta aynı geometride tekrar ettiği için, tasarımdaki küçük bir hata yüzlerce noktaya yayılabilir.
DC Toplama Panosu ve Ana Bara
DC toplama panosu, rafların paralellendiği noktadır. Her raftan gelen DC hat bu panoda bir araya gelir ve ortak bir toplama barasına bağlanır. Panoda her rafın başında DC anma değerli koruma ve ayırma elemanları bulunur; böylece bir raf, diğerlerini etkilemeden devreden çıkarılabilir.
Toplama barası, tüm rafların akımını taşıdığı için sistemin en yüklü DC iletkenidir. Bu yüzden boyutu, yerleşimi ve mesnetlenmesi baştan planlanır.
Bu pano, IEC 61439 kapsamında bir alçak gerilim şalt ve kontrol düzenidir. Yani tasarımı ve doğrulaması, diğer AG panolarda olduğu gibi bu standardın çerçevesinde yapılır. Pano imalatçısı için bu, depolama projesinin en tanıdık ama en kritik parçasıdır.
PCS Bağlantısı
Toplama panosundan çıkan DC hat, PCS’in DC girişine gider. Bu hat, toplama barasındaki akımın tamamını taşır ve dönüştürücüye kadar kesintisiz, yalıtımı korunmuş bir yol olarak kurulur. PCS girişindeki bağlantı noktaları DC akım yolunun son halkasıdır; burada yapılan bir bağlantı hatası tüm sistemin çalışmasını etkiler.
Bu hattın bara ile mi kablo ile mi kurulacağı; mesafeye, akıma ve kabin yerleşimine göre verilen ayrı bir karardır. İki seçeneğin avantajlarını bara mı kablo mu yazımızda karşılaştırdık.
BESS’te Bara Tasarımını Belirleyen Dört Kriter
BESS’te bara tasarımı, sıradan bir pano barasından farklı koşullara göre yapılır. Aşağıdaki dört kriter, bu farkın temelini oluşturur. Kriterler birbirinden bağımsız değildir; biri için verilen karar diğerlerini de etkiler.
Sürekli Akım, Çevrim Profili ve Isınma
Bir depolama sistemi gün içinde defalarca şarj ve deşarj olur. Bu çevrimli yük, baraların sürekli olarak ısınıp soğumasına neden olur. Sabit yükle çalışan bir panodan farklı olarak bara, tekrarlanan sıcaklık değişimlerine maruz kalır.
Kapalı bir kabin veya konteyner de ortam sıcaklığını artırır. Bu yüzden bara boyutlandırması yalnızca sürekli akıma göre değil, çevrim profiline ve kabin içindeki ortam koşuluna göre de değerlendirilir. Tekrarlanan ısınma ve soğuma, cıvatalı bağlantılarda zamanla gevşemeye de yol açabilir. Bu nedenle bağlantı noktalarının periyodik kontrolü bakım planına eklenir.
Bataryadan Beslenen Arıza Akımı
Bir depolama sisteminde arıza akımının kaynağı bataryanın kendisidir. Batarya, bir kısa devre durumunda arıza akımını doğrudan besler. Daha önemlisi, dış besleme kesildiğinde bile batarya gerilim taşımaya devam eder. Bu yüzden bakım çalışmaları, raf başı ayırma elemanlarıyla güvenli ayırma yapılarak planlanır.
Bu durum, bara tasarımında iki şeyi zorunlu kılar. İlki, mesnetlerin arıza sırasında oluşan kuvvetlere dayanacak biçimde seçilmesidir. İkincisi, koruma elemanlarının arıza akımını güvenle kesebilecek şekilde koordine edilmesidir. DC akım AC’deki gibi sıfırdan geçmediği için arkın söndürülmesi daha zordur; bu nedenle koruma elemanları DC anma değerlerine göre seçilir. Bu koordinasyon, tasarımın sonunda değil başında planlanır.
Yüksek DC Gerilimde Mesafeler ve Yalıtım
Gerilim 1500 V DC’ye yaklaştıkça, iletkenler arasındaki ve iletkenlerle topraklanmış yapılar arasındaki mesafeler kritik hâle gelir. IEC 60664-1:2020, AC 1000 V veya DC 1500 V’a kadar anma gerilimli ekipmanın yalıtım koordinasyonunu düzenler. Açıklık, yüzeysel kaçak mesafesi ve katı yalıtım kriterlerini verir; 2020 baskısında tablolara 1500 V DC eklenmiştir.
Bu nedenle bara güzergâhı, mesnet yerleşimi ve kabin içi düzen, bu standardın gerektirdiği mesafeler korunarak planlanır. Kabin içindeki kirlilik ve nem koşulları da bu mesafelerin korunmasını etkiler. Bara üzerindeki kaplama ve izolasyon elemanları da bu yalıtım düzeninin bir parçası olabilir.
Taşıma, Titreşim ve Montaj Toleransı
Depolama sistemleri genellikle fabrikada konteyner içinde kurulur ve sahaya hazır olarak taşınır. Taşıma sırasında oluşan titreşim, baralara ve cıvatalı bağlantılara yük bindirir.
Bu yüzden baraların mesnetlenmesi ve bağlantıların sıkılığı, yalnızca işletme koşullarına göre değil taşıma koşullarına göre de tasarlanır. Bağlantı noktalarının sahada yeniden kontrol edilmesi, devreye alma planının parçası olmalıdır. Cıvatalı bağlantıların bu koşullara dayanıklılığı ise doğru bir bara temas yüzeyi hazırlığı ile başlar.
Önerilen makine HBC-A120 Makinası 120 × 12 mm’ye kadar olan bakır ve alüminyum baraları keser, zımbalar ve büker — üç farklı istasyonda eş zamanlı olarak çalışır. 120 × 12 mm 3 güç ünitesi Kesme · Delme · Bükme
Batarya Kabini ve Konteyner: Pano İmalatçısının Gözünden
Bir depolama sisteminin fiziksel gövdesi, raf iskeleti ve onu çevreleyen kabin ya da konteynerdir. Pano imalatçısı için bu bölüm, sac işleme ve montaj kabiliyetinin doğrudan kullanıldığı alandır.
Raf iskeleti, modüllerin ağırlığını taşır ve onları düzenli bir dizilimde tutar. İskeletin ölçü tutarlılığı, modüllerin ve baraların doğru yere oturmasını sağlar. İskeletin rijitliği, taşıma sırasında raf ve baraların birbirine göre konumunun korunmasına da yardım eder. Kabin sacı ise sistemi dış etkilerden korur ve iç düzeni taşır.
Kabin tasarımında en çok dikkat isteyen nokta güzergâh planıdır. Bara ve kablo güzergâhı için geçiş delikleri, kapaklar ve kanallar baştan belirlenir. Bu plan, bakım ekibinin her rafa ve her bağlantı noktasına güvenle erişebilmesini de sağlamalıdır. Bara geçişleri için açılan deliklerin kenarları düzgün olmalı ve yalıtım elemanlarıyla korunmalıdır. Güzergâh planı baştan yapılmazsa, sonradan açılan delikler hem kabin dayanımını hem de yalıtım düzenini bozabilir.
Termal yönetim kanalları, havanın raflar arasında dengeli dolaşmasına göre yerleştirilir. Dış ortamda kurulan kabinlerde ise kabin yapısının hava koşullarına dayanıklı olması gerekir.
Yangın güvenliği de kabin tasarımının parçasıdır. Raf grupları arasında yangın bölmelemesi ve ayrım mesafesi planlanır. NFPA 855, bu kriterleri kullanılan teknolojiye, kurulum yerine ve tesisin büyüklüğüne göre belirleyen başlıca referanslardan biridir. Bölmeleme, bara ve kablo geçişlerinin yangın bariyerini delmeyecek biçimde planlanmasını da gerektirir.
Son olarak her rafın topraklaması güvenilir biçimde yapılır. Raf iskeletleri, kabinin topraklama sistemine çoğu zaman ortak bir topraklama barası üzerinden bağlanır. Bu bağlantılar da taşıma ve titreşime dayanacak biçimde yapılmalıdır.
AC Tarafı: PCS’ten Şebeke Bağlantısına
PCS, deşarj sırasında DC taraftaki enerjiyi AC’ye çevirir; şarj sırasında ise aynı dönüşümü ters yönde yapar. DC taraf bataryadan PCS girişine kadar uzanırken, AC taraf PCS çıkışından şebekeye kadar devam eder. PCS çıkışı bir AG/OG trafoya, trafo da OG hücreleri üzerinden şebekeye bağlanır.
Türkiye’de bu bağlantının nasıl yapılacağı yönetmelikle tanımlanır. Elektrik Piyasasında Depolama Faaliyetleri Yönetmeliği; üretim tesisine bütünleşik depolama ünitesi, tüketim tesisine bütünleşik depolama tesisi, müstakil depolama tesisi ve şebeke işletmecilerince kurulan depolama tesisi türlerini tanımlar. 29 Aralık 2025 değişikliğiyle lisanssız üretim tesislerince kurulan depolama tesisi de eklenmiştir. Bağlantılar, yönetmeliğin eklerindeki konfigürasyonlara göre yapılır; müstakil depolama tesisleri için bu konfigürasyonlar EK-3’te yer alır. Bütünleşik depolama ise bağlı olduğu üretim veya tüketim tesisiyle birlikte ele alınır. Tedarik veya toplayıcı lisansı sahipleri, 1/1/2025’ten itibaren en az 2 MW kurulu güçte müstakil depolama tesisi kurabilir. Mevzuat sık güncellendiği için proje öncesinde EPDK’nın güncel metni kontrol edilmelidir.
Trafo ve OG hücre tarafındaki bara düzeni, DC taraftan farklı gerilim seviyeleri ve kurallarla çalışır. Bu konuyu orta gerilim bara sistemleri yazımızda ayrıntılı olarak ele aldık.
Batarya Enerji Depolama Sistemlerinde Güvenlik ve Standartlar
Bir depolama projesinde birden fazla standart birlikte uygulanır. Her biri sistemin farklı bir katmanını kapsar.
- IEC 62933-5-2: Elektrokimyasal depolama alt sistemi kullanan, şebekeye bağlı depolama sistemlerinin güvenliğini ele alır ve tasarımdan ömür sonuna kadar tüm yaşam döngüsüne uygulanır.
- IEC 62619: Sabit uygulamalar dahil endüstriyel kullanımdaki ikincil lityum hücre ve bataryaların güvenli çalışması için gereklilik ve testleri tanımlar.
- IEC 61439: DC toplama panosu dahil alçak gerilim şalt ve kontrol düzenlerinin tasarım ve doğrulamasını kapsar.
- IEC 60664-1: Alçak gerilim ekipmanında açıklık, yüzeysel kaçak mesafesi ve katı yalıtım kriterlerini vererek yalıtım koordinasyonunu düzenler.
- NFPA 855: Sabit enerji depolama sistemlerinin tasarım, kurulum, devreye alma, işletme, bakım ve söküm süreçlerini kapsayan ABD standardıdır; Türkiye’de de sıkça referans alınır ve güncel baskısı 2026’dır.

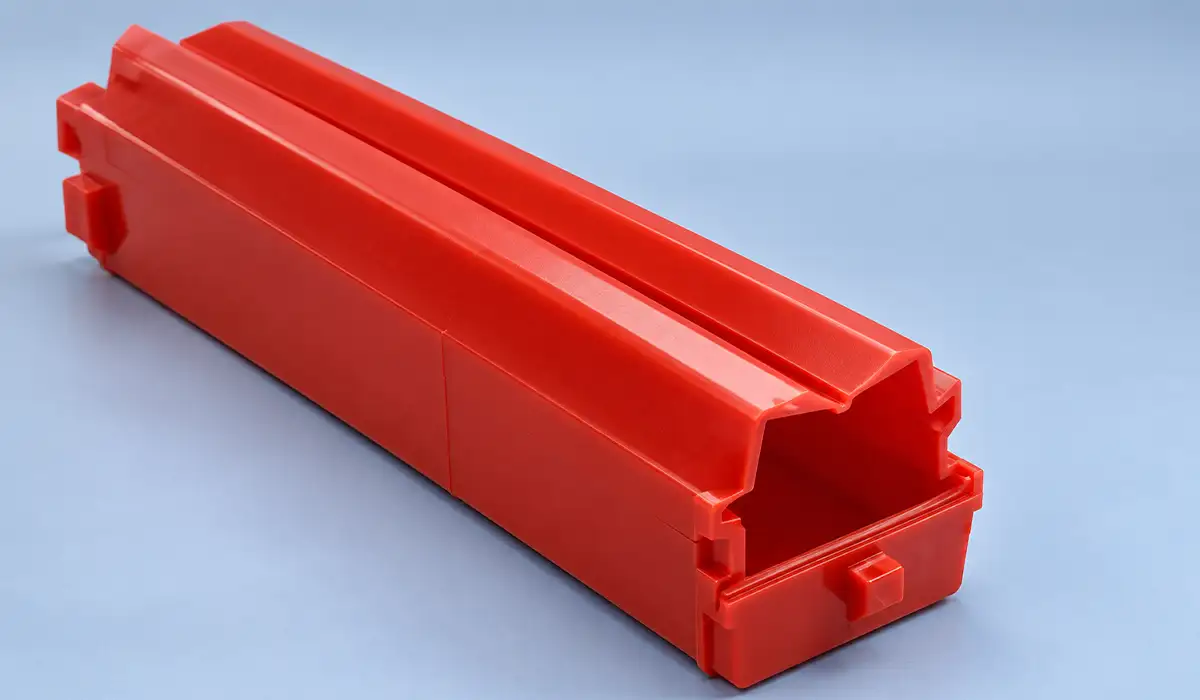

IEC 62619’un elektriksel güvenliği yalnızca risk analizi kapsamında ele aldığını ve ayrıntı için uç uygulama standardına yönlendirdiğini unutmayın. Bu yüzden bara ve pano tarafının güvenliği, diğer standartlarla birlikte değerlendirilir. Bu tarafta gerilimli baralara temasa karşı koruma için bara izolasyon kapağı gibi pasif önlemler de tasarıma eklenir.
Raf Sayısı Arttıkça Bara İmalatı Neden Belirleyici Olur?
Büyük bir depolama tesisinde aynı raf düzeni defalarca tekrar eder. Her rafta aynı bara geometrisi kullanıldığı için, bir bara tasarımı yüzlerce kez üretilir.
Bu tekrar, imalat tutarlılığını belirleyici hâle getirir. Delik konumları her barada aynı olmalıdır; aksi hâlde cıvatalı bağlantı zorlanır ve temas kalitesi düşer. Büküm açıları da tutarlı olmalıdır; farklı bükülmüş bir bara, rafta yerine oturmaz ya da gerilme altında kalır. Sahada bir barayı yerine oturtmak için zorlamak, bağlantıda kalıcı gerilme yaratır ve ilerleyen dönemde temas sorunlarına yol açabilir. Bu yüzden seri üretimde ilk parça kadar yüzüncü parçanın da aynı ölçüde olması gerekir.
Seri üretimde bu tutarlılığı sağlamanın yolu, kesme, delme ve bükmenin tekrarlanabilir biçimde yapılmasıdır. Bu nedenle alçak gerilim panoları için bara işleme makinaları seçilirken ölçü tekrarlanabilirliği ve büküm açısı hassasiyeti ilk kriterler arasında yer alır.
Ücretsiz indir
Her makine, teknik özellik ve yapılandırma — tek bir PDF'te
Sonuç
Bir BESS, hücreden şebekeye kadar uzanan bir zincirdir ve bu zincirin güvenilirliğini büyük ölçüde baralar, yalıtım ve kabin yerleşimi belirler. Tasarımın başında şu kararları vermeniz gerekir: raf geriliminin seçimi, DC toplama panosunun düzeni, bataryadan beslenen arıza akımına göre koruma ve mesnet planı, yüksek DC gerilimde mesafeler ve taşımaya dayanıklı montaj. Bu kararlar ne kadar erken verilirse, kabin, pano ve bara imalatı o kadar sorunsuz ilerler. Özellikle toplama barası için bara kısa devre dayanımı doğrulamasını tasarımın ilk aşamasında yapmanız gerekir.
