bara mı kablo mu? Seçim; yük akımı, güzergâh, kullanılabilir alan, gerilim düşümü ve gelecekteki çıkış ihtiyacına bağlıdır. Çok sayıda paralel kablo gerektiren veya hat boyunca yeni yüklerin bağlanacağı uygulamalarda bara kanal sistemi avantaj sağlayabilir. Noktadan noktaya beslemelerde ve karmaşık güzergâhlarda ise kablo daha uygun olabilir. Her iki çözümün de tesis koşullarına göre boyutlandırılması gerekir.
Özellikle aynı fazda birden fazla kablo kullanılmaya başlandığında karşılaştırma daha ayrıntılı yapılmalıdır. Ancak paralel kablo ihtiyacı tek başına bara seçme gerekçesi değildir; elektriksel uygunluk, montaj ve toplam maliyet birlikte değerlendirilmelidir.
Pano barası ile bara kanalı arasındaki ayrımı ve temel iletken türlerini bara sistemleri rehberimizde inceleyebilirsiniz.
Dinlemeyi mi tercih edersiniz? Bu makalenin devamının sesli versiyonunu aşağıdan dinleyebilirsiniz.
Bara ve Kablo Arasındaki Fark Nedir?
Bu yazıda bara ile kastedilen, alçak gerilim enerji dağıtımında kullanılan bara kanal sistemidir. Pano içindeki açık bakır veya alüminyum baralarla aynı uygulama olarak değerlendirilmemelidir.
Kablolu dağıtımda yalıtılmış iletkenler; tava, merdiven, boru veya projeye uygun başka bir döşeme düzeni üzerinden taşınır. Bara kanalında ise iletkenler, yalıtım ve muhafaza fabrika tasarımı bir sistemin parçalarıdır. Hat; düz modüller, dönüş elemanları, ekler ve besleme bağlantılarıyla oluşturulur.
Kablonun güçlü yanı güzergâha uyum sağlayabilmesidir. Bara kanalının güçlü yanı ise tanımlı iletken geometrisi ve uygun ürünlerde modüler çıkış imkânıdır. Bu özelliklerin değeri, projenin nasıl kullanılacağına göre değişir.
Flexible Bara konusunu daha iyi anlamak için bu konudaki kapsamlı rehberimize göz atabilirsiniz.
Tek Kablodan Paralel Kabloya Geçildiğinde Ne Değişir?
Burada “tek kablo”, faz başına paralel kol gerektirmeyen bir düzeni ifade eder; üç fazlı bir hattın yalnızca tek iletkenden oluştuğu anlamına gelmez. Faz başına bir iletkenin kapasitesi yeterli değilse daha büyük kesit veya paralel kablolar değerlendirilebilir.
Akım paylaşımı ve bağlantı koşulları
Paralel kollarda akım, kolların empedansı ile ilişkili olarak paylaşılır. Daha düşük empedanslı kol daha fazla akım taşıyabilir. Bu nedenle aynı nominal kesitte kablo kullanmak, akımın kendiliğinden eşit bölüneceğini garanti etmez.
İletken malzemesi, kesit, uzunluk, kablo yapısı, bağlantı koşulları ve fazların birbirine göre yerleşimi birlikte değerlendirilmelidir. Alternatif akımda geometrinin reaktansa etkisi de önemlidir. Eşdeğer kollar ve uygun faz düzeni, dengeli paylaşımı destekler.
Her yeni paralel kol, hattın uçlarında ilave sonlandırmalar oluşturur. Pabuçlar, bağlantı yüzeyleri, cihaz terminallerinin kabul ettiği iletken sayısı ve üreticinin sıkma talimatları proje aşamasında kontrol edilmelidir.
Gruplandırma ve fiziksel yerleşim
Birbirine yakın kabloların karşılıklı ısınması, izin verilen akımı etkileyebilir. Bu nedenle tek kablonun katalog akımını paralel kablo sayısıyla çarpmak yeterli değildir. Döşeme biçimi, ortam sıcaklığı, aralıklar ve gruplandırma koşulları dikkate alınmalıdır.
Kablo sayısı arttıkça tava genişliği, taşıyıcı yükü, büküm yarıçapı ve pano girişindeki bağlantı alanı da büyüyebilir. Doğru tasarlanmış paralel kablo, geçerli bir çözümdür; önemli olan bu etkilerin hesap ve yerleşim planında karşılanmasıdır.
Bara tarafında da ısıl koşullar seçim üzerinde belirleyicidir. Bu konuyu ayrıntılandırmak için bara sıcaklık artışı yazımıza bakabilirsiniz.
Kaç Amperden Sonra Bara Kullanılır? 630 A Bir Sınır mı?
630 A, kablodan bara geçiş için evrensel bir sınır değildir. Belirli bir ürün serisinin anma akımı veya bir projenin karşılaştırma noktası olabilir; ancak tek başına seçim kuralı oluşturmaz. Daha düşük akımlarda da bara kanal sistemleri bulunur, daha yüksek akımlar da uygun tasarlanmış kablolu hatlarla taşınabilir.
Aynı yük akımı için gerekli kablo sayısı; iletken malzemesine, yalıtımın sıcaklık sınıfına, döşeme yöntemine ve ortam koşullarına göre değişir. Bara kanalında da katalog akımının hangi çalışma koşulları için verildiği kontrol edilmelidir.
Bu nedenle “630 A üzerinde mutlaka bara kullanılır” yerine şu soru sorulmalıdır: Bu hattın elektriksel gereksinimlerini hangi çözüm, mevcut alanda ve işletme koşullarında daha uygun karşılıyor?

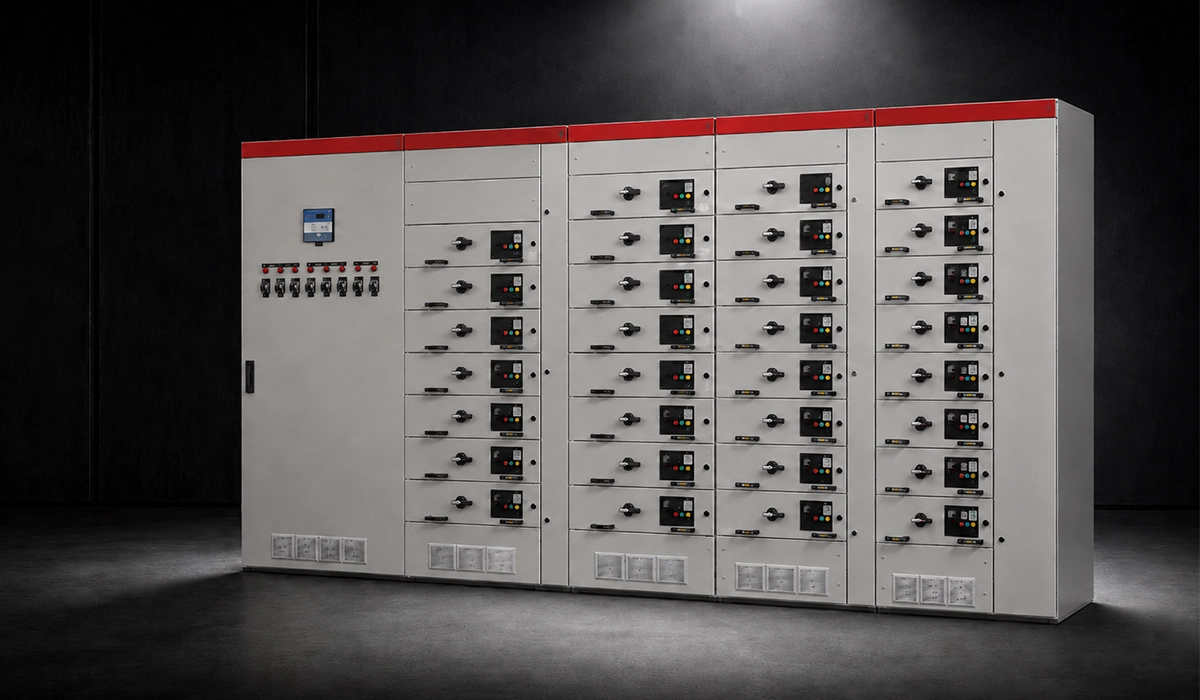

Bara Kanal Sistemi Hangi Durumlarda Avantaj Sağlar?
Yüksek akımlı bir ana beslemede çok sayıda paralel kablo, büyük bir tava ve geniş sonlandırma alanı gerekebilir. Uygun bir bara kanal sistemi bu yerleşimi daha kompakt hâle getirebilir. Yine de karşılaştırmaya yalnızca gövde ölçüsü değil; dönüşler, askılar, çıkış kutuları ve bakım erişimi de dâhil edilmelidir.
Hat boyunca farklı yüklerin beslendiği fabrikalarda veya kat dağıtımında, çıkış almaya uygun bir sistem işletme esnekliği sağlayabilir. Ancak her bara hattından istenen herhangi bir noktada çıkış alınamaz. Çıkış yerleri, kutular ve bağlantı yöntemi seçilen ürünün tasarımına bağlıdır.
Ayrıca güzergâhın değişmesiyle yüklerin yer değiştirmesi aynı şey değildir. Ana hat sabit kalırken makineler taşınıyorsa uygun çıkış düzenine sahip bara kanalı avantajlı olabilir. Ana hattın kendisi sık değişiyorsa söküm, yeniden montaj ve parça uyumluluğu ayrıca değerlendirilmelidir.
Ölçüleri önceden belirlenmiş, erişilebilir güzergâhlarda modüler montaj süre kazandırabilir. Buna karşılık özel dönüş parçaları, teslim süresi veya zor taşıma koşulları bu avantajı azaltabilir.
Önerilen makine
HBC-A120 Makinası
120 × 12 mm’ye kadar olan bakır ve alüminyum baraları keser, zımbalar ve büker — üç farklı istasyonda eş zamanlı olarak çalışır.
120 × 12 mm
3 güç ünitesi
Kesme · Delme · Bükme
Kablo Hangi Durumlarda Daha Uygun Olabilir?
Tek bir yükün beslendiği, çıkış sayısının sabit olduğu ve faz başına paralel iletken gerekmeyen hatlarda kablo çözümü yalın olabilir. Ancak bu durumda da gerilim düşümü, kısa devre koşulları ve sonlandırmalar kontrol edilir.
Çok sayıda yön değişikliği, dar geçiş veya mevcut tesis engeli bulunan güzergâhlarda kablo daha kolay uygulanabilir. Bu esneklik; izin verilen büküm yarıçapı, çekme kuvveti ve döşeme koşulları içinde geçerlidir.
Mevcut bir tesiste kullanılabilir kablo tavaları ve uygun pano girişleri bulunması, kablolu çözümün maliyetini düşürebilir. Buna karşılık mevcut bir tesis olması, bara kullanımını dışlamaz. Montaj alanı, taşıma imkânı ve izin verilen enerji kesintisi süresi iki seçenek için de incelenmelidir.
Bir tesiste her iki çözümün birlikte kullanılması da mümkündür: ana dağıtım bara kanalıyla, çıkış kutularından makinelere giden son bağlantılar kabloyla yapılabilir.
Akım Dışında Hangi Elektriksel Kontroller Yapılmalı?
Gerilim düşümü ve enerji kayıpları
Akım kapasitesi yeterli olan bir hat, uzunluk nedeniyle gerilim düşümü bakımından uygun olmayabilir. Karşılaştırmada hat uzunluğu, yük dağılımı, güç faktörü ve iletkenlerin direnç ile reaktans değerleri kullanılmalıdır. Bara kanalında seçilen ürünün üretici verileri esas alınır.
“Bara her zaman daha az kayıplıdır” veya “kabloda gerilim düşümü mutlaka daha yüksektir” gibi genellemeler doğru değildir. Sonuç, karşılaştırılan iki tasarıma bağlıdır.
Nötr, harmonikler ve koruma iletkeni
Doğrusal olmayan yüklerin bulunduğu tesislerde nötr akımı ve ilave ısınma göz ardı edilmemelidir. Nötr iletkeninin boyutlandırılması, koruma iletkeninin sürekliliği ve koruma düzeni hem kablolu hatta hem bara kanalında doğrulanmalıdır.
Kısa devre dayanımı ve koruma koordinasyonu
Beklenen kısa devre akımı ile koruma cihazının açma süresi, hattın dayanımına uygun olmalıdır. Kablolarda iletkenin termik dayanımı ve mekanik sabitleme; bara kanalında ise üreticinin beyan ettiği kısa devre dayanım değerleri ve bunların geçerli olduğu koşullar değerlendirilir.
Alçak gerilim bara kanal sistemlerinin ürün doğrulama çerçevesi IEC 61439-6 kapsamındadır. Bir ürünün standarda uygunluğu, her tesise hesap yapılmadan uygulanabileceği anlamına gelmez. Pano bağlantısı, çıkış ünitesi ve koruma cihazı da bütünün parçalarıdır.
Dayanım değerlerini doğru yorumlamak için bara kısa devre dayanımı rehberimizden yararlanabilirsiniz.
Bara mı Kablo mu Daha Ekonomik?
Karşılaştırmayı yalnızca kablonun metre fiyatı ile bara modülünün metre fiyatı üzerinden yapmak eksik kalır. İki teklif de aynı yükü, güzergâhı, çıkış ihtiyacını ve çevre koşullarını karşılamalıdır.
- Malzeme: İletkenler, tava veya askılar, pabuçlar, ekler, dönüş elemanları, çıkış kutuları ve pano adaptörleri.
- Montaj: Kablo çekimi veya modül taşıma, sonlandırma, bağlantı kontrolü ve devreye alma.
- İşletme: Enerji kayıpları, erişim, üreticiye göre bakım ve arıza sonrası onarım imkânı.
- Genişleme: Yeni yük bağlantıları, ayrılan kapasite, uyumlu parça bulunabilirliği ve kesinti maliyeti.
Kablo bazı projelerde daha düşük ilk yatırım sunabilir; çok sayıda paralel kol ve yeni çıkış ihtiyacı olduğunda toplam maliyet dengesi değişebilir. Sabit bir tasarruf yüzdesi yerine projeye özel metraj ve teklif karşılaştırması yapılmalıdır.
Ham bakır bara bedeli de tamamlanmış bir bara kanal sisteminin fiyatıyla aynı değildir. Malzeme maliyetini etkileyen unsurlar için bakır bara fiyatları yazımıza göz atabilirsiniz.
Karşılaştırma Tablosu: Hangi Koşulda Hangi Çözüm Öne Çıkar?
Aşağıdaki tablo ön değerlendirme içindir. Bir satırdaki avantaj, elektriksel hesapların veya montaj koşullarının yerine geçmez.
| Ölçüt | Kablo çözümü | Bara kanal sistemi |
|---|---|---|
| Akım ve iletken sayısı | Faz başına az sayıda iletkenle yalın olabilir; paralel kollar ayrıca değerlendirilir. | Çok sayıda paralel kabloya alternatif olabilir; çalışma koşullarına uygun anma akımı seçilir. |
| Güzergâh | Karmaşık dönüşlere ve mevcut geçişlere uyum sağlayabilir. | Ölçüleri belirli güzergâhlarda modüler yerleşim avantajı sağlayabilir. |
| Alan ihtiyacı | Tava, kablo aralıkları ve büküm alanı hesaba katılır. | Gövdeyle birlikte ek, çıkış kutusu ve erişim alanı hesaba katılır. |
| Yeni yük bağlantısı | Yeni kablo çekimi ve bağlantı alanı gerekebilir. | Uygun çıkış noktaları ve yedek kapasite varsa genişleme kolaylaşabilir. |
| Montaj süresi | Çekim mesafesi, erişim ve sonlandırma sayısına bağlıdır. | Modül boyları, özel parçalar, erişim ve teslim süresine bağlıdır. |
| Bakım ve onarım | Kablo uçlarına erişim ve hasarlı bölümün yenilenmesi değerlendirilir. | Ek ve çıkış ünitelerine erişim, uyumlu yedek parça ve üretici talimatları değerlendirilir. |
| Toplam maliyet | Kablo, taşıyıcılar, bağlantılar, işçilik ve kayıplar birlikte hesaplanır. | Modüller, bağlantılar, çıkış kutuları, işçilik ve kayıplar birlikte hesaplanır. |
| Çevre ve yangın koşulları | Kablo tipi, döşeme ortamı ve geçiş detayları projeye uygun seçilir. | Muhafaza koruması ve geçiş detayları projeye uygun seçilir; metal gövde tek başına yangına dayanım kanıtı değildir. |
Tesisin büyüyecek olması tek başına yeterli bir seçim ölçütü değildir. Yeni yüklerin nerede bağlanacağı, hat boyunca hangi bölümlerin ne kadar akım taşıyacağı ve mevcut kapasitenin yeterliliği belirlenmelidir.
Özellikle doğrusal olmayan yüklerde genişleme hesabını yalnızca aktif güç üzerinden yapmamak gerekir. Bu konuyu harmoniklerin baralara etkisi yazımızda ayrıntılı inceleyebilirsiniz.
Ücretsiz indir
Her makine, teknik özellik ve yapılandırma — tek bir PDF'te
Seçim Yaparken En Sık Yapılan Hatalar
- Tek bir amper değerine göre karar vermek: Akımın yanında güzergâh, yük dağılımı ve ortam koşulları da belirleyicidir.
- Paralel kabloların kapasitesini doğrudan toplamak: Akım paylaşımı ve karşılıklı ısınma dikkate alınmalıdır.
- Bara katalog akımını her ortamda geçerli saymak: Üreticinin çalışma koşulları ve gerekli düzeltmeleri kontrol edilmelidir.
- Yalnızca iletkenin kapladığı alanı ölçmek: Bağlantılar, bükümler, askılar ve bakım erişimi de yer ister.
- Bakım sıklığına göre otomatik tercih yapmak: İki çözümün de bağlantıları ve erişim ihtiyaçları vardır.
- Çıkış esnekliğiyle güzergâh esnekliğini karıştırmak: Sabit ana hatta yük eklemek ile ana hattı taşımak farklı ihtiyaçlardır.
- Teklifleri farklı kapsamlarla karşılaştırmak: Koruma, aksesuar, montaj ve devreye alma kapsamı eşitlenmelidir.
Pratik bir karar dosyasında yük listesi, güzergâh çizimi, kablo veya bara seçimi, gerilim düşümü, kısa devre kontrolü ve toplam maliyet karşılaştırması birlikte bulunmalıdır. Böylece tercih yalnızca bir ürün alışkanlığına dayanmaz.
Hesap ve yerleşim çalışmalarını destekleyen araçları değerlendirmek için bara hesaplama yazılımı rehberimizi inceleyebilirsiniz.
