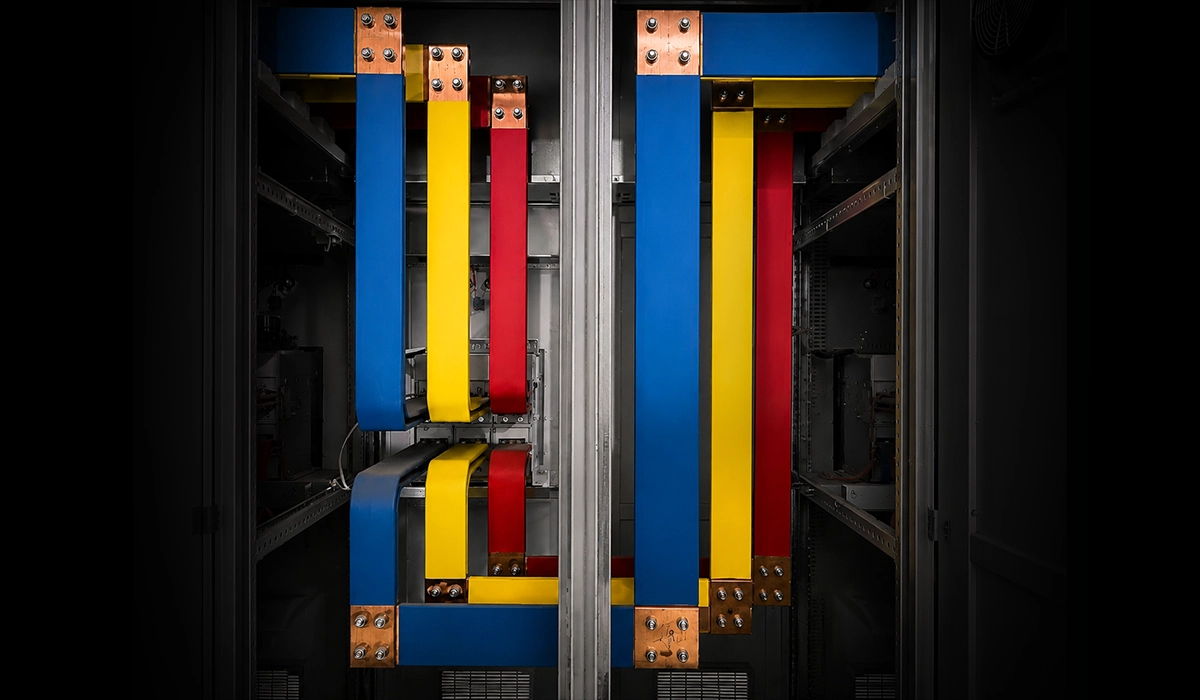

Bara kısa devre dayanımı, iki pano teklifinde aynı “50 kA” değeri yazsa bile aynı anlama gelmeyebilir. İlk bakışta kısa devre dayanımları eşdeğer görünüyor olabilir; ancak biri bu değeri bir saniye için, diğeri yalnızca belirli bir koruma cihazıyla beyan etmiş olabilir. Değerin neyi ifade ettiğini ve hangi koşullarda geçerli olduğunu bilmeden bu iki teklifi eşdeğer kabul edemezsiniz.
Bu dayanım yalnızca iletken kesitine bakılarak değerlendirilemez. Akımın büyüklüğü ve süresi kadar mesnetlerin, bağlantıların ve koruma düzeninin de uygun olması gerekir. Bu rehberde Icw, Ipk ve Icc arasındaki farkları, kısa devre dayanımı beyanlarında hangi bilgileri aramanız gerektiğini ve bu bilgileri şartnameye nasıl yazacağınızı bulabilirsiniz.
Okumak yerine dinlemeyi tercih ederseniz, makalenin geri kalanını aşağıdaki ses dosyasından dinleyebilirsiniz.
Bara kısa devre dayanımı neden akım ve süreyle belirtilir?
Bara sistemleri iletkenlerle birlikte mesnetleri ve bağlantıları da kapsar. Bu nedenle kısa devre dayanımı, yalnızca bakır veya alüminyum lamanın değil, bu parçaların birlikte oluşturduğu düzenin belirtilen koşullardaki dayanımını ifade eder.
Anma kısa süreli dayanma akımı (Icw), pano veya ilgili devrenin belirtilen koşullarda ve belirtilen süre boyunca dayanabildiği kısa devre akımının etkin, yani RMS değeridir. Bu nedenle Icw beyanı süreyle birlikte okunur: örneğin Icw = 50 kA / 1 s.
Aynı akımın daha uzun süre akması, iletkende daha fazla ısıl zorlanma oluşturur. Akımın etkin değerinin sabit kabul edildiği basitleştirilmiş değerlendirmede bu zorlanma I²t ile ifade edilir. Dolayısıyla 50 kA / 1 s ile 50 kA / 3 s aynı dayanım değildir.
Buradaki süre, koruma cihazının yalnızca ayarlanmış gecikmesiyle karıştırılmamalıdır. İlgili arıza akımındaki toplam arıza temizleme süresi dikkate alınır. Seçicilik amacıyla geciktirilen açma, bara sisteminden beklenen dayanma süresini artırabilir.
Buradaki açıklamalar alçak gerilim AC panolarına odaklanır. DC uygulamalarında ve orta gerilim bara sistemlerinde ilgili standartlar ve uygulamaya özgü kısa devre koşulları ayrıca değerlendirilmelidir.
Icw, Ipk ve Icc arasındaki fark nedir?
| Büyüklük | Ne ifade eder? | Neyle birlikte okunur? |
|---|---|---|
| Icw — Anma kısa süreli dayanma akımı | Belirtilen süre boyunca taşınabilen kısa devre akımının RMS değeri | Dayanma süresi ve doğrulanmış pano düzeni |
| Ipk — Anma tepe dayanma akımı | Sistemin belirtilen koşullarda dayanabildiği tepe akım değeri | Elektrodinamik zorlanma ve mekanik düzen |
| Icc — Anma koşullu kısa devre akımı | Belirtilen kısa devre koruma cihazıyla korunduğunda karşılanabilen beklenen kısa devre akımının RMS değeri | Koruma cihazının tipi, özellikleri, ayarları ve üreticinin belirttiği koşullar |
Icw ve Ipk neden birbirinin yerine kullanılamaz?
Icw ve süre, özellikle termik değerlendirmede; Ipk ise elektrodinamik kuvvetlerin değerlendirilmesinde kullanılır. Ancak Icw yalnızca çıplak iletkenin erime sınırı değildir. Dayanım, bağlantıları ve destekleriyle birlikte ilgili sistem için doğrulanır.
Yeterli iletken kesiti, mesnetlerin ve bağlantıların kısa devrede oluşan kuvvetlere dayanacağını tek başına göstermez. Benzer şekilde yüksek mekanik dayanım da gerekli termik dayanımın sağlandığını kanıtlamaz.
Tepe akımı her zaman RMS değerin sabit bir katı mıdır?
Hayır. AC kısa devre akımındaki azalan doğru akım bileşeni, ilk tepeyi simetrik sinüs dalgasının tepesinden daha yüksek yapabilir. Bu etki arızanın başladığı ana ve devrenin R/X oranına bağlıdır. Bu nedenle her tesis için tek bir çarpan kullanılamaz. Standartlarda tanımlanan katsayılar ise yalnızca ilgili kapsam ve koşullar içinde kullanılmalıdır.
Icc beyanında neden koruma cihazı belirtilir?
Icc, bara sisteminin koruma cihazından bağımsız bir dayanım değeri değildir. Örneğin, belirli bir sigorta veya akım sınırlayıcı devre kesiciyle geçerli olan beyan, farklı bir cihaz takıldığında otomatik olarak geçerli kalmaz. Üreticinin tanımladığı koruma kombinasyonu ve ayarlar kontrol edilmelidir.
Bara kısa devre dayanımı hesabında I²t neyi gösterir?
I²t, kısa devrenin termik etkisini değerlendirmekte kullanılan akım karesi-zaman büyüklüğüdür. Birimi A²s veya kA²s olabilir; farklı birimlerle verilen değerler doğrudan karşılaştırılmamalıdır. I²t tek başına joule cinsinden enerji değildir; açığa çıkan ısı elektriksel dirence de bağlıdır.
Akım zamanla değişiyorsa değerlendirme, akımın karesinin süre boyunca integraline dayanır. Akım sınırlayıcı koruma cihazlarında, beklenen kısa devre akımını bir açma süresiyle çarpmak yerine üreticinin uygun çalışma gerilimi ve arıza akımı için verdiği geçiş I²t ve sınırlanan tepe akımı verileri kullanılmalıdır.
50 kA / 1 s değeri 3 saniye için kullanılabilir mi?
Aynı akım değeriyle doğrudan kullanılamaz. Yalnızca eşit I²t varsayımıyla yapılan matematiksel karşılaştırma şöyledir:
I₂ = I₁ × √(t₁ / t₂)
50 × √(1 / 3) ≈ 28,9 kA sonucu elde edilir. Ancak bu sonuç, panonun 28,9 kA/3 s için doğrulanmış olduğunu göstermez. Süre dönüşümünün uygulanabilirliği, sıcaklık sınırları, tepe dayanımı ve üreticinin beyanı ayrıca kontrol edilmelidir.
Kısa devre ısınması ile normal işletme ısınması arasındaki fark
Normal işletmede bara sıcaklık artışı, üretilen ısı ile çevreye verilen ısı arasındaki dengeye bağlıdır. Ortam sıcaklığı, pano içi hava dolaşımı, yüzey özellikleri ve yük akımı bu dengeyi etkiler.
Kısa devre sırasında ise çok kısa sürede yüksek miktarda ısı açığa çıkar. Uygun süre aralığında çevreye ısı geçişi ihmal edilerek adyabatik yaklaşım kullanılabilir. Bu yaklaşım, ısının gerçekten hiç dışarı çıkmadığı değil, hesap açısından ihmal edildiği anlamına gelir.
Baranın arıza öncesindeki sıcaklığı önemlidir. Başlangıç sıcaklığı yükseldikçe izin verilen son sıcaklığa kadar kalan termik pay azalır. Bu nedenle ortam sıcaklığı ve önceki yüklenme tamamen önemsiz sayılamaz. Havalandırma, kısa devre anında güvenilecek bir koruma yöntemi değildir; ancak arıza öncesi sıcaklığı etkileyebilir.
Termik değerlendirmede malzeme, kesit, başlangıç ve son sıcaklık sınırları, yalıtım ve desteklerin sıcaklık dayanımı birlikte ele alınır. Bu nedenle bakır bara akım taşıma kapasitesi ile kısa devre dayanımı ayrı ayrı kontrol edilmelidir.
Mesnet aralığı ve bağlantılar dayanımı nasıl etkiler?
Bara kısa devre dayanımı, yalnızca “kaç milimetrekare bakır kullanıldı?” sorusuyla belirlenemez. Aynı kesitteki iki sistem, farklı mekanik düzenler nedeniyle farklı dayanım gösterebilir.
- Mesnet aralığı: Destekler arasındaki açıklık, baranın eğilmesini ve desteklere aktarılan yükleri etkiler.
- Fazlar arası mesafe: İletkenler arasındaki mesafe ve yerleşim, elektrodinamik kuvvetleri değiştirir.
- Bara yönü ve geometrisi: Kesitin yerleşimi, paralel lama sayısı ve bağlantı bölgeleri mekanik davranışa etki eder.
- Mesnet ve bağlantı elemanları: Malzeme, sabitleme biçimi ve üreticinin montaj koşulları korunmalıdır.
- Cıvatalı birleşimler: Temas yüzeyleri, delik düzeni ve belirtilen sıkma yöntemi, doğrulanmış tasarımla uyumlu olmalıdır.
Desteklerin mekanik ve yalıtım özelliklerini birlikte değerlendirmek için bara mesnet izolatörü seçimi rehberine bakabilirsiniz.
Kesme, delme ve bükme işlemlerinin teknik resme uygun yapılması, tasarlanan düzenin üretimde korunmasına yardımcı olur. Ancak imalat hassasiyeti tek başına kısa devre dayanımı doğrulamasının yerine geçmez.
IEC 61439 kapsamında kısa devre dayanımı nasıl doğrulanır?
Alçak gerilim panolarında IEC 61439-1 genel kuralları, ilgili ürün bölümüyle birlikte değerlendirilir. Güç anahtarlama ve kontrol düzeni panolarında bu bölüm genellikle IEC 61439-2’dir. Projede uygulanacak ulusal kabul ve standart baskısı ayrıca belirtilmelidir.
Kısa devre dayanımının doğrulanmasında deney, deneyle doğrulanmış referans tasarımla karşılaştırma ve standardın izin verdiği koşullarda hesap destekli karşılaştırma kullanılabilir. Yöntemler sınırsız biçimde birbirinin yerine geçmez; ilgili yöntemin uygulanabilirlik koşulları sağlanmalıdır.
Dolayısıyla “hesap hiçbir şekilde kullanılamaz” demek doğru değildir. Buna karşılık, yalnızca iletken kesitini hesaplamak da bütün panonun dayanımını kanıtlamaz. ABB’nin IEC 61439 teknik rehberi bu ayrımı açıklar. Rehber önceki standart baskısını esas aldığından, madde ve ek numaraları proje için geçerli baskıdan kontrol edilmelidir.
Şartnameye bara kısa devre dayanımı nasıl yazılır?
Önce tesiste beklenen kısa devre zorlanması belirlenir, ardından bunu karşılayan doğrulanmış pano düzeni seçilir. Tesisin hesaplanan kısa devre akımı, ürünün beyan edilen dayanımıyla aynı bilgi değildir. Tasarım araçlarını karşılaştırıyorsanız bara hesaplama yazılımı rehberi seçim aşamasında yardımcı olabilir; yazılım çıktıları kullanılan model ve giriş verileriyle birlikte değerlendirilmelidir.
| İstenecek bilgi | Kontrol edilecek ayrıntı |
|---|---|
| Tesisin kısa devre verileri | İlgili noktadaki beklenen RMS ve tepe akımları, gerilim, frekans ve işletme senaryosu |
| Icw ve dayanma süresi | Bu beyanın kullanıldığı tasarımlarda akım ve süre birlikte |
| Ipk | Beklenen veya koruma cihazınca sınırlanan tepe akımıyla uyum |
| Icc ve koruma kombinasyonu | Koşullu beyan kullanılıyorsa koruma cihazının tam tanımı, ayarları ve geçerlilik koşulları |
| Doğrulanmış mekanik düzen | Bara malzemesi, boyutları, yerleşimi, mesnetler, bağlantılar ve montaj sınırları |
| Doğrulama dayanağı | Uygulanan standart, yöntem ve ilgili tasarımı kapsayan belgeler |
| Arıza sonrası talimatlar | Kontrol, ölçüm, değişim ve yeniden devreye alma koşulları |
Örnek şartname ifadesi
Aşağıdaki metin, Icw ve Ipk üzerinden tanımlanan bir tasarım için örnektir. Sayılar proje hesabından alınmalı; örnek değer olarak kopyalanmamalıdır.
Pano ana bara sisteminin anma kısa süreli dayanma akımı Icw en az [X] kA RMS / [t] s, anma tepe dayanma akımı Ipk en az [Y] kA olacaktır. Bu değerler, projede belirtilen çalışma koşullarında ve teklif edilen bara, mesnet ve bağlantı düzeni için geçerli olacaktır. İlgili tasarım doğrulama belgeleri ile montaj sınırları sunulacaktır. Koşullu kısa devre dayanımı teklif ediliyorsa Icc değeri, kullanılacak koruma cihazı, ayarları ve geçerlilik koşulları ayrıca belirtilecek ve proje koruma koordinasyonuyla uyumu gösterilecektir.
Önerilen makine

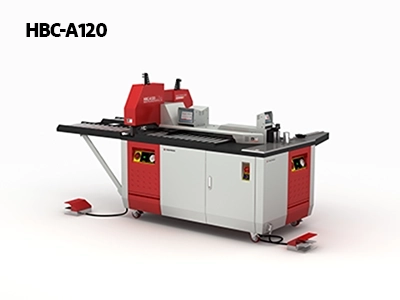

HBC-A120 Makinası
120 × 12 mm’ye kadar olan bakır ve alüminyum baraları keser, zımbalar ve büker — üç farklı istasyonda eş zamanlı olarak çalışır.
120 × 12 mm
3 güç ünitesi
Kesme · Delme · Bükme
Kısa devreden sonra bara değiştirilmeli mi?
Her kısa devre, baranın mutlaka kalıcı hasar gördüğü anlamına gelmez. Bununla birlikte görünür hasar olmaması, sistemin yeniden işletmeye uygun olduğunu tek başına kanıtlamaz. Karar; olayın şiddetine, korumanın davranışına, inceleme sonuçlarına ve üretici talimatlarına dayanmalıdır.
Aşırı ısınma malzeme özelliklerini etkileyebilir; elektrodinamik kuvvetler baralarda, mesnetlerde ve bağlantılarda hasara yol açabilir. Cıvatalı birleşimlerin durumu ve yalıtım bütünlüğü de kontrol edilmelidir. Hasar belirtilerini ve olası nedenlerini karşılaştırmak için bara arızaları rehberini inceleyebilirsiniz.
- Yetkili personel tüm besleme kaynaklarını güvenli biçimde ayırmalı, yeniden enerjilenmeyi önlemeli ve gerilimsizliği doğrulamalıdır.
- Arızanın nedeni ve koruma cihazının çalışma kayıtları incelenmelidir.
- Baralar, bağlantılar, mesnetler ve yalıtım parçaları üretici talimatlarına göre kontrol edilmeli; gerekli ölçümler yapılmalıdır.
- Hasarlı parçalar ve üreticinin değiştirilmesini istediği elemanlar yenilenmelidir.
- Yeniden devreye alma uygunluğu doğrulanıp kayda geçirildikten sonra, gerekiyorsa güvenli koşullarda yük altında termal kontrol yapılmalıdır.
Termal kamera kontrolü, enerjisiz incelemenin ve gerekli elektriksel kontrollerin yerine geçmez. Bağlantılara uygulanacak sıkma işlemi de üreticinin bakım prosedürüne göre belirlenmelidir.
Bara kısa devre dayanımında sık yapılan hatalar
- Değerin türünü yazmamak: “50 kA” ifadesinin Icw, Ipk veya Icc olduğunu belirtmemek.
- Icw süresini atlamak: Farklı süreler için verilmiş değerleri eşdeğer kabul etmek.
- Kesicinin kesme kapasitesini pano dayanımı sanmak: Icu veya Ics, tek başına bara sisteminin dayanımını göstermez.
- Yalnızca kesite bakmak: Mesnetleri, bağlantıları ve mekanik yerleşimi değerlendirmemek.
- Koruma cihazını kontrolsüz değiştirmek: Icc beyanının dayandığı kombinasyonu ve akım sınırlama özelliklerini göz ardı etmek.
- Başlangıç sıcaklığını yok saymak: Arıza öncesi yüklenmenin termik payı etkilediğini dikkate almamak.
- Görünür hasar yoksa yeniden enerji vermek: Arıza sonrası kontrol ve üretici talimatlarını atlamak.
